Мультиметр позволяет определить целостность и основные параметры элементов дисплея, таких как светодиоды, цепи подсветки и контроллеры. Проверка начинается с измерения сопротивления и напряжения на контактах дисплея, что помогает выявить обрывы и короткие замыкания.
Для точного тестирования важно использовать режимы измерения, соответствующие проверяемым характеристикам. Например, проверка светодиодов производится в режиме прозвонки с подачей небольшого напряжения, а измерение сопротивления шлейфов и контактных площадок – в режиме омметра.
Рекомендуется последовательно тестировать каждый контакт, сверяясь с технической документацией на дисплей или схемой устройства. Это обеспечивает точное выявление неисправностей и исключает повреждение элементов при неправильном подключении мультиметра.

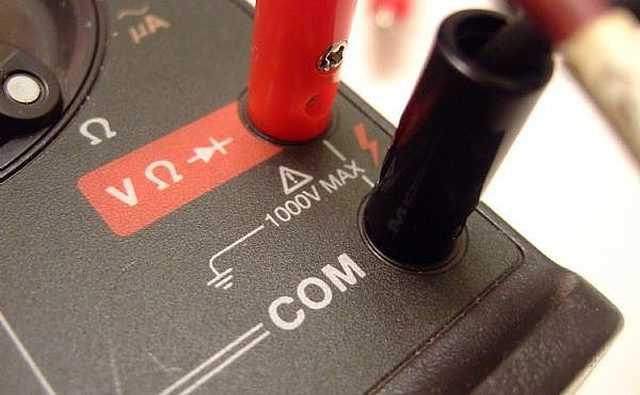

Подготовка мультиметра и выбор режима измерения для проверки дисплея
Для проверки дисплея мультиметром необходим прибор с возможностью измерения сопротивления и тестирования диодов. Перед началом убедитесь в исправности батареи мультиметра и исправности щупов.
- Включите мультиметр и выберите режим измерения сопротивления (обозначается греческой буквой Ом – Ω). Если доступно несколько диапазонов, установите минимальный или средний (например, 200 Ом или 2 кОм), чтобы получить точные показания на малых сопротивлениях.
- Для проверки светодиодных сегментов дисплея переключите мультиметр в режим теста диодов (часто обозначается символом стрелки с волной). В этом режиме устройство подаёт небольшое напряжение для проверки полярности и целостности светодиодов.
- Перед измерениями проверьте нулевое сопротивление щупов, коснувшись их концами друг друга. Значение должно быть близким к нулю. При необходимости выполните калибровку или замените элементы питания.
Подключение щупов:
- Чёрный щуп подключите к разъёму COM мультиметра.
- Красный щуп – к разъёму, предназначенному для измерения напряжения, сопротивления и диодов (VΩmA или аналогичный).
Как измерить сопротивление контактов дисплея мультиметром
Для измерения сопротивления контактов дисплея установите мультиметр в режим омметра (обозначается символом Ω). Перед началом измерения убедитесь, что дисплей отключён от питания и снят с устройства, чтобы исключить влияние других компонентов.
Подключите щупы мультиметра к исследуемым контактам: красный щуп к одному контакту, чёрный – к другому. При этом обеспечьте плотный контакт щупов с клеммами, чтобы получить точные показания.
Обратите внимание, что нормальное сопротивление контактов зависит от типа дисплея и его конструкции. В большинстве случаев сопротивление между соседними контактами на исправном дисплее находится в пределах от нескольких сотен Ом до нескольких кОм. Сопротивление, близкое к нулю, указывает на короткое замыкание, а бесконечное (обозначается на мультиметре как «OL» или «1») – на обрыв цепи.
Измерение сопротивления следует проводить для всех пар контактов, критичных для работы дисплея, особенно для линий питания, подсветки и интерфейсных сигналов.
Если результаты измерений значительно отличаются от номинальных значений, указаных в технической документации или в эталонном образце, это свидетельствует о повреждении или неисправности дисплея.
После завершения измерений отключите мультиметр и аккуратно снимите щупы с контактов, чтобы избежать механических повреждений.

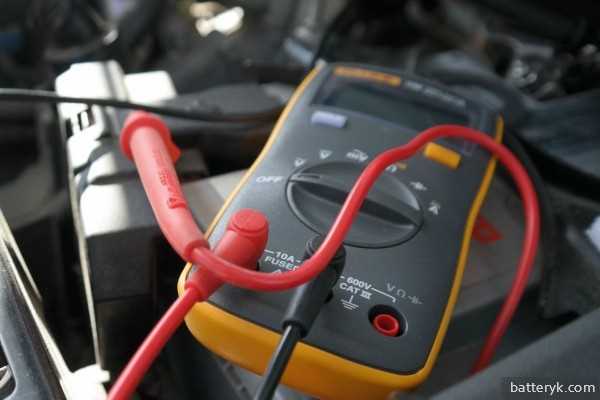

Проверка целостности подсветки дисплея через мультиметр
Для проверки подсветки дисплея мультиметром потребуется режим измерения сопротивления или прозвонки. Подсветка обычно представлена в виде светодиодной ленты или CCFL-лампы с питающими контактами.
Сначала отключите дисплей от источника питания и извлеките его из устройства, чтобы избежать повреждений и получить доступ к контактам подсветки.
На мультиметре установите режим прозвонки или измерения сопротивления (обычно звуковой сигнал при замыкании). При отсутствии звукового сигнала переключитесь на измерение сопротивления с пределом 200 Ом или 2 кОм.
Определите контакты подсветки – чаще всего они расположены на шлейфе или отдельном разъеме, подписаны как LED+, LED- или Backlight. Измерьте сопротивление между положительным и отрицательным контактами подсветки.
Значение сопротивления в диапазоне от нескольких Ом до нескольких десятков Ом указывает на исправность светодиодной подсветки. Открытая цепь (бесконечное сопротивление) или очень высокое сопротивление свидетельствуют о разрыве подсветки или перегоревших светодиодах.
Если подсветка выполнена на основе лампы CCFL, измерение сопротивления может не дать точной информации из-за индуктивных свойств лампы. В этом случае проверяйте целостность предохранителей и трансформатора подсветки, а также контролируйте напряжение питания при включённом дисплее.
При наличии доступа к управляющей плате подсветки можно проверить напряжение на выходе драйвера подсветки в режиме включённого дисплея. Отсутствие напряжения или нестабильные показания указывают на неисправность схемы управления подсветкой.
Резюмируя, основная проверка целостности подсветки через мультиметр – это контроль сопротивления контактов подсветки в отключённом состоянии и измерение напряжения на управляющих линиях при включённом дисплее.
Определение неисправности шлейфа и разъемов мультиметром
Для диагностики шлейфа и разъемов мультиметром используется измерение целостности проводников и контактов. В первую очередь необходимо выставить мультиметр в режим прозвонки или измерения сопротивления (Ом).
Сначала отключите шлейф от дисплея и платы, чтобы исключить влияние других компонентов. Далее коснитесь щупами мультиметра контактных площадок с двух сторон шлейфа. При исправном проводнике прибор покажет низкое сопротивление, обычно менее 1 Ом. Отсутствие сигнала прозвонки или показания бесконечного сопротивления указывают на разрыв внутри шлейфа.
Особое внимание уделите проверке разъемов. Контакты разъемов проверяются на окисление и механические повреждения. Сопротивление между контактами на стороне шлейфа и соответствующими контактами на плате не должно превышать нескольких Ом. Повышенное сопротивление или отсутствие контакта свидетельствуют о проблемах с разъемом или пайкой.
Рекомендуется проверить каждый контакт по отдельности, чтобы выявить скрытые дефекты. Для этого удерживайте один щуп на контакте разъема, а другим поочерёдно касайтесь всех проводников шлейфа, фиксируя показатели мультиметра.
Если мультиметр поддерживает измерение напряжения постоянного тока, можно дополнительно проверить наличие питания на контактах шлейфа при включённом устройстве. Отсутствие напряжения там, где оно должно быть, может указывать на повреждение разъема или проводника.
Выявленные неисправности требуют замены повреждённых участков шлейфа или ремонта разъемов с повторной пайкой контактов. Такой подход снижает вероятность сбоев в работе дисплея и продлевает срок эксплуатации устройства.
Измерение напряжения питания дисплея при включении устройства
Включите устройство и зафиксируйте показания мультиметра. Напряжение должно соответствовать технической документации дисплея, обычно это 3,3 В или 5 В в зависимости от модели. Отклонение более чем на 0,3 В указывает на возможные проблемы с питанием.
Если напряжение отсутствует или значительно ниже нормы, проверьте цепи питания, предохранители и соответствующие элементы платы. При нестабильных показаниях измеряйте напряжение в течение нескольких секунд, чтобы выявить пульсации или сбои.
Измерения следует проводить при полностью подключенном дисплее, чтобы учитывать нагрузку, а также при отключенном дисплее для сравнения напряжения без нагрузки. Сравнение помогает определить, снижает ли нагрузка качество питания.
Никогда не меняйте режим измерения мультиметра во время теста, чтобы избежать повреждений оборудования. Используйте только исправные и откалиброванные приборы для точных результатов.

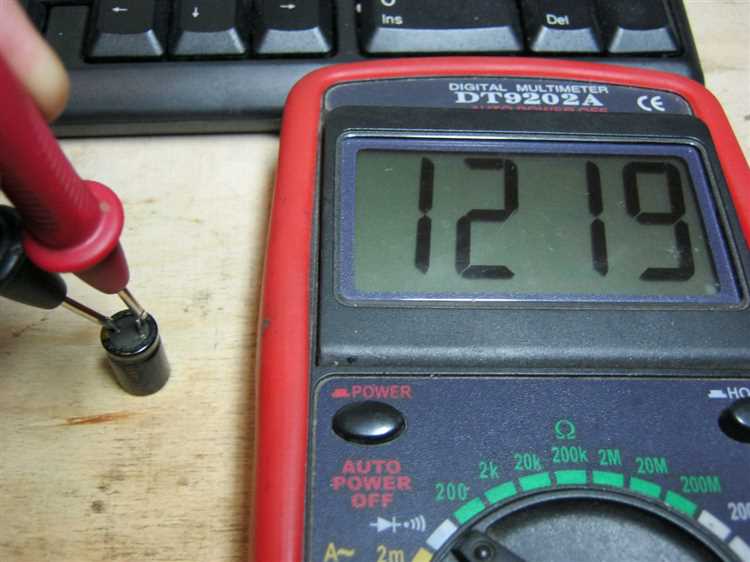

Интерпретация полученных данных и принятие решения о ремонте
При измерении напряжения питания дисплея важно сравнить полученные значения с нормативными параметрами, указанными в технической документации устройства. Отклонение более чем на 10% от номинала указывает на возможные проблемы с источником питания или цепями питания дисплея.
Если напряжение отсутствует или значительно ниже нормы, следует проверить состояние предохранителей, стабилизаторов и кабельных соединений. Наличие постоянного напряжения без изменений при включении говорит о возможной неисправности контроллера дисплея или шлейфа.
Измерение сопротивления контактов шлейфа и разъемов помогает выявить обрывы или короткие замыкания. Сопротивление между контактами подсветки должно соответствовать значениям производителя, обычно от нескольких Ом до десятков Ом. Значение, близкое к бесконечности, свидетельствует об обрыве цепи подсветки.
При проверке целостности подсветки с помощью мультиметра в режиме прозвонки отсутствие сигнала на соответствующих контактах указывает на неисправность светодиодных элементов или питающей цепи.
При обнаружении несоответствий рекомендуется заменить поврежденные кабели или разъемы. В случае подозрения на неисправность самой панели дисплея необходима диагностика специализированным оборудованием или замена модуля.
Для оценки исправности контроллера следует проверить стабильность напряжения на управляющих контактах в различных режимах работы. Нестабильные показатели указывают на внутренние повреждения платы.
После устранения выявленных проблем повторное измерение должно показать восстановление параметров в пределах допуска. Отсутствие изменений после ремонта требует комплексного тестирования или замены дисплея.
Вопрос-ответ:
Как мультиметр помогает определить неисправность дисплея?
Мультиметр позволяет проверить электрические параметры дисплея, такие как сопротивление, напряжение и целостность цепей. Измерение сопротивления контактов выявляет разрывы или короткие замыкания. Проверка напряжения питания показывает, получает ли дисплей необходимое напряжение для работы. Если показатели выходят за допустимые значения, это указывает на повреждение элементов или нарушение соединений.
Какие режимы мультиметра применяются для проверки дисплея?
Чаще всего используют режим измерения постоянного напряжения для контроля питания, а также режим измерения сопротивления для проверки контактов и подсветки. В режиме прозвонки можно быстро обнаружить обрывы и замыкания в шлейфах и разъемах. Важно выбирать диапазон измерений, подходящий для технических характеристик конкретного дисплея.
Можно ли проверить работоспособность подсветки дисплея мультиметром?
Да, подсветку дисплея проверяют путем измерения сопротивления светодиодной или ламповой подсветки. В норме сопротивление должно находиться в пределах, указанных в технической документации. Если сопротивление значительно выше или цепь разорвана, подсветка не будет работать. Также можно проверить наличие напряжения питания на контактах подсветки при включении устройства.
Как отличить неисправность дисплея от проблем с шлейфом или разъемами?
Проверка шлейфа и разъемов проводится с помощью мультиметра в режиме прозвонки и измерения сопротивления. Если контакты шлейфа целые и не имеют замыканий, а на дисплее нет изображения, причина может быть в самом модуле дисплея. Если же имеются обрывы или короткие замыкания в шлейфе или разъемах, их нужно заменить или восстановить для нормальной работы.
Как правильно подготовить мультиметр для проверки дисплея?
Перед началом измерений необходимо установить мультиметр в соответствующий режим: для проверки напряжения — постоянное напряжение с диапазоном, превышающим ожидаемое значение, для проверки сопротивления — режим омметра. Проверить исправность самих щупов и контакт с тестируемыми точками. Важно отключить питание устройства при измерении сопротивления, чтобы избежать повреждений и получить точные данные.
Какие параметры дисплея можно проверить мультиметром и как это сделать?
Мультиметром проверяют несколько ключевых параметров дисплея. Во-первых, измеряют напряжение питания на контактах, чтобы убедиться, что дисплей получает рабочее напряжение. Для этого устанавливают мультиметр в режим измерения постоянного напряжения и замеряют значения при включённом устройстве. Во-вторых, проверяют сопротивление цепей подсветки — это помогает определить целостность светодиодов или ламп подсветки. Измерение происходит в режиме омметра на отключённом устройстве. Также проверяют сопротивление контактов шлейфа, чтобы выявить обрывы или короткие замыкания. Все замеры нужно проводить аккуратно, соблюдая полярность и условия безопасности.
Какие признаки неисправности дисплея можно выявить с помощью мультиметра, а какие требуют других методов диагностики?
Мультиметр помогает обнаружить такие неисправности, как отсутствие напряжения питания, обрыв цепей подсветки и повреждения контактов шлейфа. Например, если на контактах нет напряжения, значит, проблема может быть в цепи питания. Высокое сопротивление в цепи подсветки укажет на неисправность ламп или светодиодов. Однако мультиметр не выявит дефекты самой матрицы дисплея, проблемы с контроллером или микросхемами, а также визуальные повреждения. Для таких случаев необходимы специализированные тестеры или визуальный осмотр с использованием аппаратных средств.
