Неисправность двигателя пылесоса Philips часто проявляется через резкое снижение мощности всасывания, посторонние шумы или отсутствие реакции на включение. Перед тем как разбирать корпус, необходимо проверить состояние фильтров, заполненность пылесборника и целостность шнура питания. Если внешние причины исключены, следует переходить к диагностике двигателя.
Щёточный двигатель требует осмотра состояния графитовых щёток. При сильном износе или заедании в направляющих щётки теряют контакт с коллектором, что вызывает перебои в работе или полное отключение. Щётки следует заменить, если их длина менее 5 мм. Одновременно проверяют состояние коллектора: наличие кольцевых выработок или подгораний указывает на необходимость шлифовки или замены якоря.
При осмотре якоря необходимо исключить межвитковое замыкание. Его можно выявить визуально (темные дорожки, оплавленные участки) или с помощью индикатора замыканий. Кроме того, следует проверить подшипники: если вал имеет люфт или издает скрип при вращении вручную, замену подшипников проводить обязательно.
Проверка двигателя должна завершаться пробным включением через лампу накаливания мощностью 100–150 Вт, включённую последовательно в цепь. Яркий свет лампы при попытке запуска указывает на короткое замыкание в двигателе. При нормальной работе лампа кратковременно вспыхивает и гаснет, позволяя безопасно убедиться в исправности устройства до полной сборки пылесоса.
Определение признаков неисправности двигателя пылесоса
Раннее выявление проблем с двигателем пылесоса Philips позволяет избежать его полного выхода из строя. Ниже перечислены ключевые признаки, указывающие на возможные неисправности, которые требуют проверки и диагностики.
- Снижение мощности всасывания – при стабильном состоянии фильтров и отсутствии засоров это может свидетельствовать о перегреве двигателя, износе щёток или падении напряжения на обмотках.
- Появление посторонних шумов – резкий свист, скрежет или гул указывают на износ подшипников, неравномерную работу якоря или дисбаланс турбины.
- Запах гари – признак перегрева, короткого замыкания в обмотке или расплавления изоляции. В этом случае требуется немедленное отключение устройства от сети.
- Периодическое отключение во время работы – возможны проблемы с термозащитой двигателя, перегрузкой по току или повреждением пускового конденсатора (если он установлен).
- Вибрация корпуса – может быть связана с разбалансировкой вращающихся частей, повреждением крыльчатки или нарушением крепления двигателя внутри корпуса.
Если один или несколько из этих симптомов наблюдаются при использовании пылесоса, целесообразно прекратить эксплуатацию и провести последовательную проверку состояния двигателя и его компонентов.
Проверка состояния щёток и коллектора двигателя
Сначала отключите пылесос от сети и разберите корпус, чтобы получить доступ к электродвигателю. Щётки обычно расположены по бокам коллектора и удерживаются пружинами в направляющих.
Оцените длину щёток. Если она менее 5 мм, требуется замена. Сильно изношенные щётки могут не обеспечивать стабильный контакт с коллектором, что приводит к перебоям в работе двигателя и характерным искрениям.
Проверьте подвижность щёток в направляющих. Они должны свободно двигаться под действием пружин. Застревание свидетельствует о загрязнении или деформации корпуса щёткодержателя.
Осмотрите коллектор. Наличие сильной выработки, глубоких борозд или подгораний указывает на необходимость шлифовки или замены ротора. Поверхность должна быть ровной, без перегрева и нагаров.
Очистите коллектор от угольной пыли и загрязнений мягкой ветошью с изопропиловым спиртом. Не используйте абразивные материалы, чтобы не повредить поверхность ламелей.
При повторной установке убедитесь, что пружины обеспечивают достаточное давление на щётки, иначе контакт будет нестабильным. После сборки проведите короткое включение двигателя без нагрузки для проверки стабильности вращения и отсутствия искрения.
Измерение сопротивления обмоток мультиметром
Перед началом измерений убедитесь, что двигатель полностью отключён от питания и демонтирован из корпуса пылесоса. Используйте цифровой мультиметр с минимальной погрешностью и рабочим диапазоном измерения от 0 до 200 Ом.
Проверьте также сопротивление между обмоткой и корпусом двигателя. Мультиметр должен показать бесконечно высокое значение (обрыв цепи). Если прибор фиксирует какое-либо сопротивление, возможна пробой изоляции и утечка тока на корпус – такой двигатель использовать нельзя.
При наличии щёток с доступом к коллектору можно измерить сопротивление между соседними пластинами коллектора. Нормальные показания – от 0,5 до 3 Ом. Резкое отклонение свидетельствует о повреждении обмотки якоря.
Измерения следует проводить при комнатной температуре. Перед проверкой удалите возможную пыль или нагар с контактных площадок. При сомнительных результатах целесообразно провести повторную проверку другим прибором или обратиться к сервисной документации конкретной модели.
Проверка двигателя на наличие короткого замыкания
Короткое замыкание в обмотках двигателя пылесоса Philips приводит к перегреву, потере мощности и срабатыванию защиты. Для диагностики потребуется мультиметр с функцией измерения сопротивления и проверки на пробой.
Перед началом измерений необходимо отключить пылесос от сети и извлечь двигатель. Далее отсоединяются щётки и провода, идущие к обмоткам, чтобы исключить влияние других компонентов.
Аналогично проверяются все обмотки – статорные и роторные. При исправном двигателе сопротивление между обмоткой и корпусом должно стремиться к бесконечности (отсутствие связи). Любое другое значение требует замены двигателя или перемотки обмоток.
Дополнительно проверяют сопротивление между щёточными дорожками коллектора. Оно должно быть в пределах 1–5 Ом в зависимости от модели двигателя. Если показания ниже или равны нулю, возможна межвитковая неисправность ротора.
При выявлении короткого замыкания эксплуатация двигателя недопустима. Замена неисправного узла – единственно надёжный способ восстановления работоспособности пылесоса.

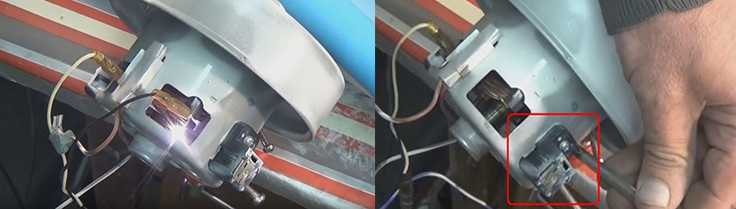

Проверка запуска двигателя при прямом подключении к сети
Для проверки запуска двигателя пылесоса Philips напрямую от сети потребуется сетевой шнур с вилкой, зачищенные провода, мультиметр и диэлектрические перчатки. Перед началом убедитесь, что двигатель полностью отключён от основной схемы пылесоса, включая конденсаторы, датчики и управляющие элементы.
Подключение выполняется следующим образом: один зачищенный провод сетевого шнура соединяется с одним из контактов обмотки, второй – с другим. В случае наличия встроенного термопредохранителя или щёточного узла – соединения осуществляются через них. Контакты изолируются.
Подключение к сети должно производиться через УЗО (устройство защитного отключения) с током срабатывания не более 10 мА. Включите вилку в розетку и наблюдайте за реакцией двигателя:
- Если двигатель запускается, работает без посторонних звуков и искрения – основные элементы исправны.
- Если пуск сопровождается сильным искрением, вибрацией или двигатель не выходит на обороты – возможны проблемы с щётками, коллектором или межвитковое замыкание.
- Если реакции нет – проверьте щётки, термопредохранитель и целостность обмоток.
Оценка работы двигателя под нагрузкой и без неё
Для проверки работы двигателя пылесоса Philips без нагрузки необходимо подключить двигатель к сети через регулятор напряжения или напрямую, контролируя скорость вращения ротора. Нормальная частота вращения для большинства моделей составляет от 12 000 до 18 000 оборотов в минуту. При отсутствии вибраций, посторонних звуков и стабильной работе можно считать, что двигатель исправен без нагрузки.
Проверка под нагрузкой проводится при сборке пылесоса с установленным фильтром и насадками, обеспечивающими сопротивление воздушному потоку. При этом двигатель должен поддерживать стабильные обороты без существенного падения мощности. Резкое снижение скорости вращения или нестабильная работа указывают на возможные механические проблемы или износ щёток.
Измерение потребляемого тока под нагрузкой помогает определить наличие внутренних повреждений. Для двигателя Philips в рабочем состоянии ток обычно не превышает 4-6 ампер, в зависимости от модели. Значительное превышение может свидетельствовать о коротком замыкании или блокировке ротора.
При оценке работы следует обратить внимание на температуру корпуса двигателя. Превышение 70 градусов Цельсия во время длительной работы говорит о перегреве и потенциальных неисправностях в обмотках или системе охлаждения.
Вопрос-ответ:
Как проверить двигатель пылесоса Philips на наличие короткого замыкания?
Для проверки короткого замыкания нужно отключить двигатель от сети и снять его с пылесоса. Затем с помощью мультиметра, установленного на режим измерения сопротивления, измеряют сопротивление между выводами обмоток и корпусом двигателя. Если сопротивление близко к нулю, значит, есть короткое замыкание. Также стоит проверить сопротивление между самими обмотками — оно должно соответствовать технической документации. При обнаружении аномалий двигатель требует ремонта или замены.
Какие признаки указывают на износ щёток двигателя пылесоса Philips?
Износ щёток проявляется в нестабильной работе мотора: двигатель может шуметь, гудеть, периодически выключаться или не набирать обороты. При визуальном осмотре щётки становятся короче, на них появляются сколы или следы сильного износа. Если щётки слишком изношены, контакт с коллектором ухудшается, что приводит к искрению и перегреву. Рекомендуется заменить щётки при значительном износе или нарушении их целостности.
Как проверить исправность двигателя пылесоса Philips без демонтажа?
Можно оценить работу двигателя под нагрузкой, включив пылесос в сеть и прослушав звук его работы. Работа должна быть ровной, без резких звуков или перебоев. Если мотор издаёт посторонние шумы или греется сильнее обычного, это признак проблем. Также можно проверить тягу пылесоса — слабое всасывание может говорить о снижении мощности двигателя. Однако для точного диагноза иногда требуется частичный разбор устройства и проверка отдельных элементов.
Что делать, если двигатель пылесоса Philips не запускается при прямом подключении к сети?
Если мотор не запускается при прямом подключении, сначала проверяют питание и исправность шнура. Затем осматривают обмотки на предмет разрывов или коротких замыканий с помощью мультиметра. Возможна неисправность подшипников, которые могут блокировать вращение ротора. При отсутствии механических препятствий и исправных обмотках мотор требует замены либо профессионального ремонта, так как самостоятельное восстановление без навыков небезопасно.
Какие параметры обмоток двигателя пылесоса Philips нужно измерять мультиметром и как это делать?
Необходимо измерить сопротивление каждой обмотки — обычно две или три — и сопротивление изоляции относительно корпуса. Для этого мультиметр переключают в режим измерения сопротивления (Ом). Щупы ставят на выводы обмоток, значения должны соответствовать указанным в технической документации. Если сопротивление очень низкое или отсутствует, значит, обмотка повреждена. Изоляция проверяется на отсутствие связи между выводами и металлическим корпусом двигателя — сопротивление должно быть очень высоким.
Как проверить исправность двигателя пылесоса Philips без специальных приборов?
Для проверки двигателя без приборов нужно снять пылесос и внимательно осмотреть двигатель. Обратите внимание на состояние щёток и коллектора — они не должны быть сильно изношены или покрыты копотью. Проверьте, свободно ли вращается якорь вручную, без заеданий и посторонних шумов. Если при включении пылесоса двигатель не запускается, слышны посторонние звуки или запах гари, это может указывать на неисправность. Также важно проверить наличие повреждений проводов и контактов. Такой визуальный и механический осмотр позволит выявить базовые неисправности без использования мультиметра или других приборов.
