Как проверить вентилятор мондео 3

Вентилятор системы охлаждения на Ford Mondeo 3 отвечает за поддержание допустимой температуры двигателя при работе в различных условиях. Его неисправность может привести к перегреву, особенно в пробках или при длительной остановке с работающим мотором. Типовая конструкция включает два вентилятора, управление которыми осуществляется через датчик температуры, реле и блок управления двигателем (ECU).

Для начала необходимо проверить, срабатывает ли вентилятор при достижении рабочей температуры. При исправной системе первый вентилятор включается при 99–101 °C, второй – при 106–108 °C. Если этого не происходит, следует проверить датчик температуры ОЖ, расположенный в районе термостата. Сигнал с него должен соответствовать реальной температуре, что можно сравнить с показаниями сканера OBD-II.

Далее проверяется наличие питания на электровентиляторе. На колодке питания при включении вентилятора должно быть около 12 В. Если напряжение отсутствует, причина может быть в перегоревшем предохранителе, неисправном реле или проводке. Предохранители и реле обычно находятся в монтажном блоке под капотом, маркировка – F6, F7 и реле R10, R11 (в зависимости от модификации).

Если питание подаётся, но вентилятор не вращается, нужно проверить сам мотор вентилятора. Его сопротивление в норме составляет 0,2–0,6 Ом. При большем значении или полном обрыве мотор подлежит замене. Также важно убедиться в отсутствии механической блокировки крыльчатки из-за мусора или износа подшипника.

Проверка работы вентилятора в ручном режиме возможна с помощью диагностического сканера, поддерживающего активные тесты. Через меню управления исполнительными механизмами можно включить каждый вентилятор отдельно. Если при этом они работают, но не включаются автоматически – проблема в управлении со стороны ECU или цепи датчика.

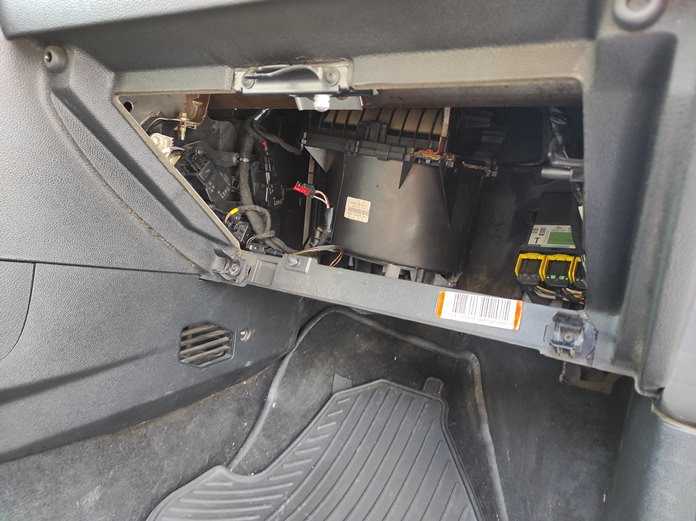

Определение признаков неисправности вентилятора

Нестабильная работа двигателя на холостом ходу при прогретом моторе может указывать на отказ вентилятора охлаждения. Если вентилятор не включается вовремя, температура охлаждающей жидкости превышает норму, вызывая перегрев и нестабильность оборотов.

Перегрев в пробках или на низкой скорости свидетельствует о том, что вентилятор не включается при повышении температуры, как это предусмотрено системой охлаждения. В условиях недостаточного обдува радиатора набегающим потоком воздуха это приводит к критическому росту температуры.

Отсутствие характерного шума работы вентилятора при температуре выше 100 °C – прямой признак отказа. При рабочем состоянии электромотора и исправной системе управления вентилятор должен запускаться автоматически.

Чрезмерно частое срабатывание вентилятора даже при умеренных нагрузках может указывать на снижение эффективности охлаждения, вызванное снижением оборотов крыльчатки, замыканием в обмотках или загрязнением радиатора.

Работа вентилятора при выключенном зажигании чаще всего указывает на зависание реле, неисправность термодатчика или сбой в управляющем модуле. Такие случаи требуют немедленной диагностики электрической части.

Ошибки по температуре двигателя в сканере OBD-II могут быть следствием некорректной работы вентилятора, особенно если они сопровождаются жалобами на перегрев или нестабильную работу системы охлаждения.

Рекомендуется проверять не только сам вентилятор, но и цепи питания, реле, предохранители и датчик температуры. Своевременное выявление отклонений поможет избежать перегрева двигателя и повреждения головки блока цилиндров.

Проверка предохранителя и реле вентилятора

Для начала необходимо найти блок предохранителей. В Ford Mondeo 3 он расположен под капотом, рядом с аккумулятором. Крышка блока обычно имеет схему с обозначениями. Предохранитель вентилятора охлаждения обозначается как F6 (60A) в моторном отсеке. Следует извлечь его с помощью пинцета или съёмника и визуально проверить на наличие перегоревшей перемычки. Если предохранитель повреждён, его необходимо заменить на аналогичный по номиналу – 60 ампер.

После проверки предохранителя следует перейти к реле. Реле вентилятора в зависимости от комплектации может быть одно или два и располагаться в том же блоке. Обычно используется реле R7 или R8. Для проверки реле его нужно вынуть и заменить заведомо исправным. Если вентилятор начнёт работать – проблема в неисправном реле. Также можно воспользоваться мультиметром в режиме прозвонки: проверить сопротивление между контактами 85 и 86 (катушка), а также 30 и 87 (силовая цепь) при подаче напряжения.

Если при установке исправных компонентов вентилятор по-прежнему не запускается, следует проверить наличие питания на соответствующих контактах при включении зажигания или прогреве двигателя. Напряжение на входе в реле должно составлять около 12 В. Его отсутствие указывает на обрыв проводки или неисправность блока управления.

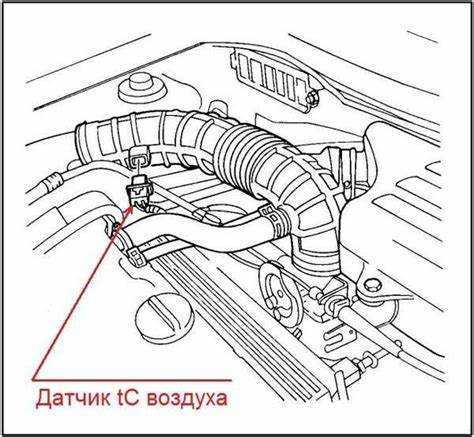

Диагностика датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (ДТОЖ) на Ford Mondeo 3 играет ключевую роль в управлении работой вентилятора. Его неисправность может привести к перегреву двигателя или, наоборот, преждевременному включению вентилятора.

Для проверки необходимо сначала считать показания с ДТОЖ с помощью диагностического сканера, подключенного к разъему OBD-II. При температуре холодного двигателя (около 20 °C) датчик должен показывать аналогичное значение. После прогрева до рабочей температуры (примерно 90 °C) показания должны соответствующим образом измениться. Если значения остаются неизменными или скачкообразно меняются – вероятна неисправность.

Также важно проверить качество контакта в колодке и отсутствие окисления. При наличии повреждений проводки или коррозии сигналы от ДТОЖ могут искажаться, что приводит к ошибочной работе вентилятора. Рекомендуется прочистить разъем и обработать контакты смазкой типа Kontakt 61.

При наличии ошибки P0115–P0119 в памяти ЭБУ необходимо проверить не только датчик, но и цепь его подключения. Обрыв, короткое замыкание или повышенное сопротивление в проводке могут вызывать аналогичные симптомы, несмотря на исправный датчик.

Если после замены ДТОЖ проблема сохраняется, следует убедиться в корректности установленной модели – для бензиновых и дизельных версий Mondeo 3 применяются разные датчики, несовместимые по характеристикам.

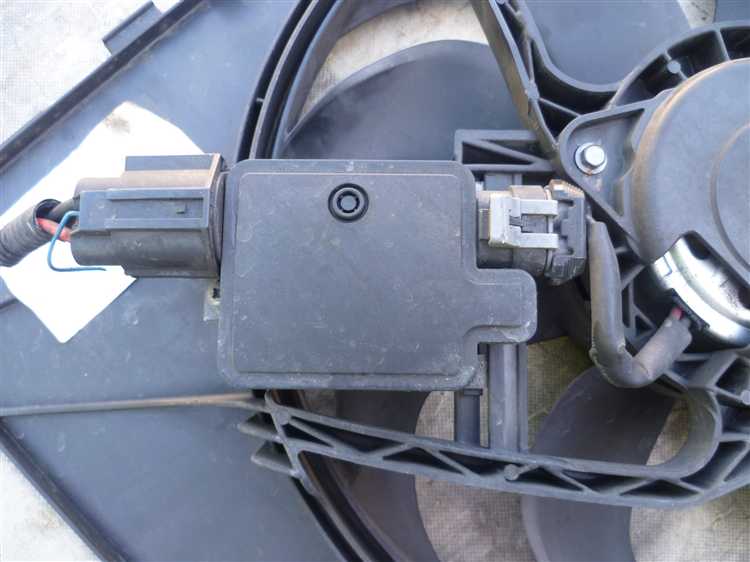

Проверка проводки и разъёмов вентилятора

Для начала необходимо отключить клемму аккумулятора, чтобы исключить риск короткого замыкания при работе с проводкой. Далее нужно получить доступ к разъёмам вентилятора, которые находятся возле радиатора, с левой стороны моторного отсека.

Проверка начинается с визуального осмотра. Следует проверить целостность изоляции проводов, наличие оплавлений, следов коррозии или повреждений на контактах. Особое внимание стоит уделить разъёму, соединяющему вентилятор с основным жгутом проводки – он подвержен попаданию влаги и загрязнений.

Затем требуется прозвонка цепи мультиметром. При отключённом разъёме вентилятора измеряется сопротивление между контактами электромотора – оно должно быть в пределах 1–3 Ом. При обрыве или значении, стремящемся к бесконечности, электродвигатель неисправен или есть разрыв в проводке.

Проверяется наличие питания при включённом зажигании и запуске двигателя. Один из проводов на разъёме должен выдавать +12 В при срабатывании вентилятора. Если напряжение отсутствует, проверяется участок от реле до разъёма – возможен обрыв, плохой контакт или окисление.

Также важно проверить контакт массы. Для этого измеряется сопротивление между минусовым контактом разъёма и корпусом автомобиля. Значение должно быть близко к нулю. Повышенное сопротивление указывает на плохой контакт с «массой» – необходимо зачистить точки соединения.

После завершения всех проверок разъёмы обрабатываются диэлектрической смазкой или составом для контактов, чтобы предотвратить окисление. При наличии повреждённых участков проводка подлежит ремонту с обязательной термоусадкой.

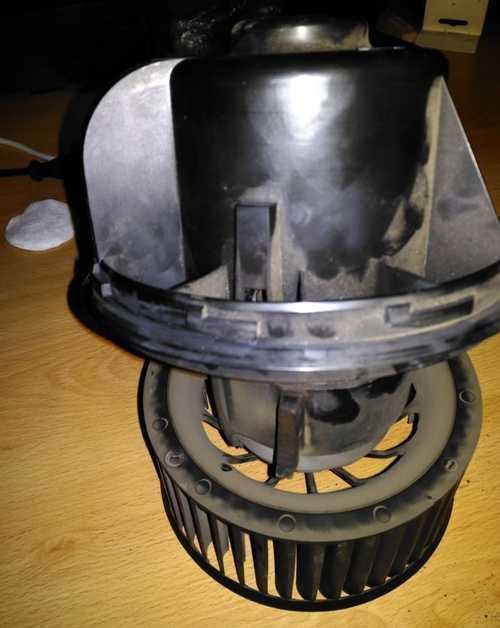

Запуск вентилятора через диагностический разъём OBD-II

Для проверки вентилятора без вмешательства в проводку можно использовать диагностический разъём OBD-II, расположенный под рулевой колонкой. Запуск вентилятора осуществляется через программное управление блоком PCM с помощью специализированного оборудования.

Для выполнения процедуры потребуется:

• OBD-II адаптер с поддержкой протокола Ford (например, ELM327 с переключателем HS/MS-CAN);
• мобильное устройство или ноутбук с установленным ПО (Forscan, ScanMaster, Torque Pro);
• доступ к 12 В питанию и интернету (для активации лицензии в Forscan, если требуется).

Порядок действий в Forscan:

1. Подключить адаптер к OBD-II разъёму и запустить приложение.
2. Убедиться в правильном определении блока PCM и выборе нужного CAN-шинового режима (обычно HS-CAN и MS-CAN переключаются вручную).
3. Перейти в меню «Тесты» («Tests») или «Командное управление» («Service Functions»).
4. Выбрать тест «Cooling Fan Test» или аналогичный по названию.
5. Активировать запуск вентилятора. При исправной цепи вентилятор должен включиться на малой или высокой скорости в зависимости от команды.

Если вентилятор не запускается:

• Проверьте наличие ошибок в PCM, особенно связанных с температурным датчиком или цепью вентилятора.
• Убедитесь в исправности предохранителей и реле.
• Проверьте исправность самого вентилятора и проводки до него.

Метод удобен для быстрой диагностики без необходимости прогрева двигателя. Он позволяет проверить реакцию вентилятора на команды от блока управления, что особенно полезно при сомнении в исправности термодатчиков или ЭБУ.

Проверка вентилятора подключением напрямую к аккумулятору

Для проверки исправности вентилятора охлаждения на Ford Mondeo 3 можно подать питание напрямую от аккумулятора. Это позволяет исключить неисправности в цепи управления и проверить сам мотор вентилятора.

Для подключения потребуется снять разъём с вентилятора и использовать два провода с клеммами «крокодила». Один провод подключается к плюсовой клемме аккумулятора, второй – к минусовой. Затем плюсовой провод присоединяют к контакту вентилятора, отвечающему за питание, а минусовой – к корпусу или минусу вентилятора.

При правильном подключении вентилятор должен сразу начать вращаться с постоянной скоростью. Отсутствие вращения указывает на неисправность самого мотора вентилятора, либо на повреждение обмоток. При слабом или прерывистом вращении возможен износ щёток или механические повреждения лопаток.

Если вентилятор работает нормально при прямом подключении, причина проблемы находится в цепи управления: реле, предохранитель, датчик температуры или блок управления. В этом случае нужно проверить эти элементы отдельно.

Необходимо соблюдать меры предосторожности: не допускать короткого замыкания и исключить контакт проводов между собой или с кузовом при подключении. Также рекомендуется использовать изолированные провода и проверять полярность перед подачей питания.

Анализ работы вентилятора при включении кондиционера

На Ford Mondeo 3 включение кондиционера автоматически запускает электровентилятор радиатора для увеличения охлаждения конденсатора. Это необходимо для поддержания оптимальной температуры хладагента и предотвращения перегрева системы кондиционирования.

Для проверки работы вентилятора при активном кондиционере следует выполнить следующие действия:

В норме электровентилятор должен обеспечивать интенсивный воздушный поток при включённом кондиционере, что можно визуально контролировать по вращению лопастей и ощущению воздушного потока за радиатором.

Отсутствие запуска вентилятора при включённом кондиционере приводит к повышению температуры хладагента, снижению эффективности охлаждения и потенциальному повреждению компрессора кондиционера.

Проверка блока управления вентилятором

Блок управления вентилятором (ECU вентилятора) отвечает за включение и регулировку скорости вентилятора охлаждения на Ford Mondeo 3. Проверка начинается с визуального осмотра разъёмов и состояния самого блока на предмет повреждений и коррозии.

Для диагностики используйте мультиметр и диагностический сканер:

• Проверьте питание блока: на разъёме должна быть стабильная напряжение 12 В при включённом зажигании.
• Измерьте массу – должна быть на корпусе блока и на соответствующем контакте.
• С помощью диагностического сканера считать ошибки, связанные с вентилятором (коды P0480–P0483), которые указывают на проблемы в цепи управления вентилятором.
• Проверьте сигнальные выходы блока управления на вентилятор, измеряя напряжение на контактах при включении кондиционера и при достижении определённой температуры двигателя.

Если блок не подаёт команду на включение вентилятора, проверьте целостность цепи управления от блока до вентилятора, а также реле и предохранители, отвечающие за вентилятор.

Для точной проверки блока управления применяйте симулятор нагрузки или стенд, который позволяет имитировать работу двигателя и кондиционера, контролируя реакции блока на изменения параметров.

Замена блока оправдана при наличии аппаратных сбоев или при подтверждённых внутренних ошибках, неустранимых перепрошивкой или ремонтом проводки.

Вопрос-ответ:

Как проверить, что вентилятор охлаждения на Ford Mondeo 3 включается при достижении нужной температуры?

Для проверки запуска вентилятора сначала прогрейте двигатель до рабочей температуры. Обычно вентилятор должен включаться при достижении около 95–105 °C. Следите за датчиком температуры и визуально или по звуку определите, когда сработает вентилятор. Если вентилятор не запускается, проверьте предохранители, реле и проводку, а также исправность датчика температуры охлаждающей жидкости.

Какие методы применяются для диагностики неисправности блока управления вентилятором на Ford Mondeo 3?

Для проверки блока управления вентилятором используют тестирование напряжения на выходе блока и сигналов управления от ЭБУ. При помощи мультиметра и диагностического сканера измеряют наличие питания и командных сигналов. При подозрении на неисправность блока также проверяют работу вентилятора при прямом подключении к аккумулятору — если вентилятор работает напрямую, а через блок нет, то причина скорее в блоке управления или реле.

Можно ли запустить вентилятор через диагностический разъём OBD-II на Ford Mondeo 3 и как это сделать?

Да, запуск вентилятора возможен через диагностический разъём OBD-II с помощью специализированного оборудования или программ. Подключившись к разъёму, можно активировать команду на включение вентилятора для проверки его работы без прогрева двигателя. Это помогает исключить проблемы с электрикой и блоком управления, подтверждая, что сам вентилятор исправен.

Как проверить проводку и разъёмы вентилятора охлаждения на Ford Mondeo 3, чтобы исключить обрывы и короткие замыкания?

Проверка проводки начинается с визуального осмотра на предмет повреждений, коррозии и плохих контактов в разъёмах. Затем используют мультиметр для измерения сопротивления цепи и наличия напряжения при включении вентилятора. Особое внимание уделяют целостности проводов от блока управления до вентилятора, а также исправности и плотности соединений в разъёмах. При подозрении на короткое замыкание измеряют сопротивление на массу и между проводами.
