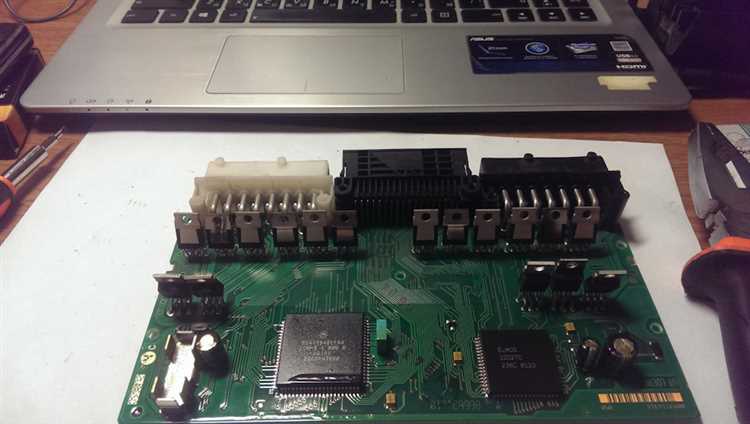

Как прозвонить блок lcm 2

Блок LCM 2 отвечает за управление световыми и коммутационными цепями автомобиля. Его неисправность проявляется в нестабильной работе фар, поворотников и других систем. Для выявления дефектов используют мультиметр – прибор, позволяющий измерять сопротивление, напряжение и целостность цепей.

Перед проверкой блока важно отключить питание и снять его с автомобиля, чтобы избежать коротких замыканий и повреждений электроники. Тестирование начинают с проверки целостности контактов разъема и измерения сопротивления ключевых линий. Для этого следует выставить мультиметр в режим прозвонки или измерения сопротивления.

Особое внимание уделяют состоянию предохранителей и контактов, соединяющих LCM 2 с источником питания и нагрузками. Измерения напряжения проводятся при подключенном блоке и включенном зажигании, чтобы оценить наличие питания на контрольных точках. Соблюдение последовательности проверки помогает выявить неисправные элементы и избежать замены всего блока без необходимости.

Подготовка мультиметра и необходимых инструментов

Для проверки блока LCM 2 требуется цифровой мультиметр с функцией прозвонки и измерения сопротивления. Диапазон измерения напряжения должен покрывать значения до 20 В постоянного тока, а сопротивления – от 0,1 Ом до 2 МОм.

Перед началом убедитесь в исправности измерительных щупов: отсутствие повреждений изоляции, надежное крепление проводов и чистые контакты наконечников. Щупы должны иметь наконечники с острыми концами для точного контакта с контактами блока.

Кроме мультиметра понадобится набор отверток с тонкими лезвиями и пластиковая лопатка для безопасного снятия разъемов без повреждений. Рекомендуется использовать антистатический браслет для исключения накопления статического заряда на руках.

Настройте мультиметр на режим измерения сопротивления (омметр) и прозвонку цепей. Проверьте правильность работы мультиметра, измерив сопротивление известных резисторов или замкнутых контактов. Это позволит убедиться в корректности показаний перед проверкой блока LCM 2.

Все инструменты и мультиметр должны быть расположены на чистой, сухой поверхности с хорошим освещением. Отсутствие посторонних предметов обеспечит удобство работы и снизит риск случайного замыкания.

Определение контактных точек для прозвона блока LCM 2

Для точного прозвона блока LCM 2 важно определить правильные контактные точки на его разъёмах и плате. Неправильный выбор может привести к ложным результатам и усложнить диагностику.

• Основные контакты питания обычно маркируются как VCC, +5V или +12V, а земля – GND или минус. Их проверка позволит убедиться в наличии питания на блоке.
• Контакты шины данных обозначаются сигнальными линиями, например, SDA, SCL, CAN H, CAN L, что зависит от модели и схемы устройства.
• Контакты для управления или интерфейса могут иметь пометки TX, RX (для последовательного порта), CLK (тактовый сигнал) или RESET.
• Внутренние точки проверки на плате – это паяные контакты микросхем и контрольные точки, указанные в сервисной документации. Они могут быть подписаны буквенно-цифровыми обозначениями (например, TP1, TP2).

Перед прозвоном необходимо изучить схему блока или использовать распиновку, чтобы не повредить элементы и не допустить короткого замыкания. Для надежного контакта мультиметра рекомендуется использовать игольчатые щупы или специальные клипсы.

1. Определить на корпусе блока основные разъемы и обозначения контактов.
2. Сравнить с технической документацией или схемой устройства, найти соответствующие точки для проверки.
3. Убедиться, что блок отключён от питания перед подключением мультиметра для предотвращения ошибок.
4. Произвести прозвон между выбранными контактами, фиксируя сопротивление или целостность цепи.

Точный выбор точек контакта повышает информативность проверки и помогает выявить неисправности, связанные с обрывами, короткими замыканиями или нарушениями контактов в блоке LCM 2.

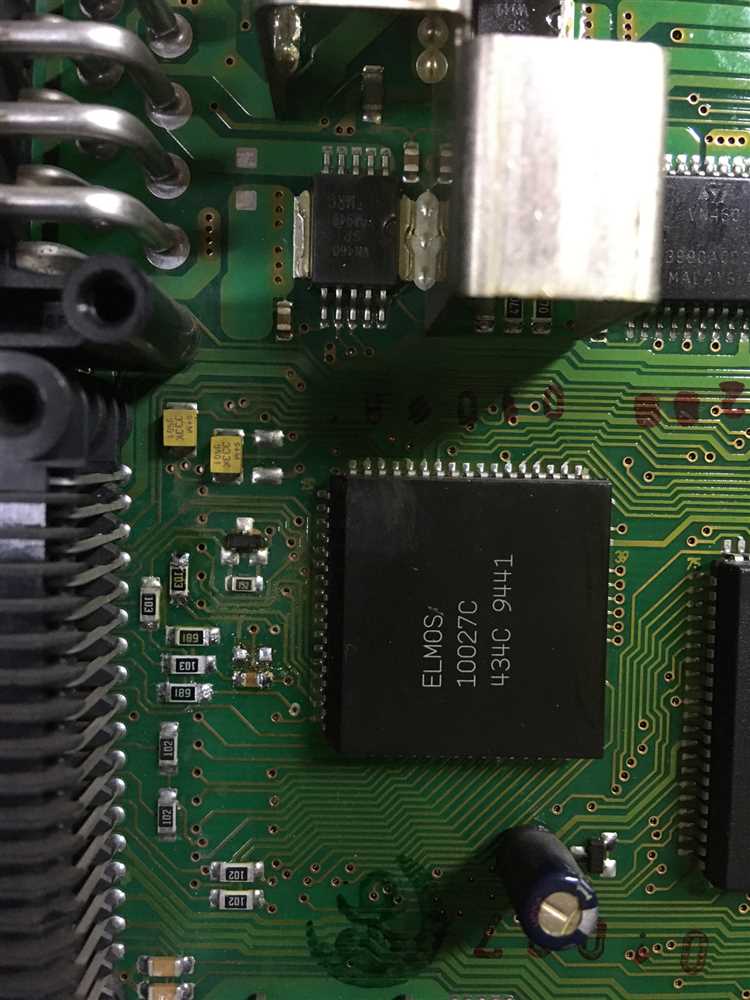

Измерение сопротивления цепей внутри блока LCM 2

Для измерения сопротивления цепей блока LCM 2 используйте мультиметр в режиме омметра с диапазоном 200 Ом или ниже, если доступен. Перед началом измерений отключите питание блока и разъемы, чтобы избежать повреждений и неверных показаний.

Подключите щупы мультиметра к контактам, определенным для конкретной цепи. Сопротивление исправной цепи внутри LCM 2 обычно находится в пределах от нескольких Ом до сотен Ом, в зависимости от типа и назначения цепи.

При измерении сопротивления цепей на выходах драйверов стоит ожидать значения около 10–50 Ом, что соответствует нагрузке на выходе. Если сопротивление значительно выше или стремится к бесконечности, это свидетельствует о разрыве или повреждении цепи.

Низкое сопротивление, близкое к нулю, указывает на короткое замыкание внутри блока. В таких случаях следует внимательно проверить соседние цепи и элементы, чтобы определить источник проблемы.

Для проверки обмоток реле или электромагнитных элементов внутри LCM 2 типичные сопротивления могут варьироваться от 50 Ом до нескольких кОм. Точные значения желательно сверять с документацией на блок.

Измерения необходимо проводить при комнатной температуре, так как температура влияет на сопротивление и может искажать результаты при нагреве компонентов.

При фиксации результатов проверяйте несколько раз для исключения случайных ошибок и обеспечьте надежный контакт щупов с измеряемыми точками.

Проверка целостности и замыкания контактов на плате

Для выявления нарушений в цепях платы LCM 2 используют функцию прозвонки мультиметра. Цель – проверить, что контакты соединены без разрывов и отсутствуют нежелательные короткие замыкания.

Алгоритм проверки:

1. Выключить питание платы и извлечь блок из устройства.
2. Установить мультиметр в режим прозвонки (обычно обозначается значком диода или звукового сигнала).
3. Проверить контактные площадки и пины разъёмов по очереди:
• Прикоснуться щупами мультиметра к контактам, которые должны быть связаны по схеме.
• Если прозвонка срабатывает – цепь целая.
• Отсутствие сигнала указывает на обрыв.
4. Для поиска замыканий следует проверить соседние контакты, которые не должны быть связаны между собой:
• Если при замыкании щупов мультиметр издаёт звук, значит присутствует короткое замыкание.
• Особое внимание уделить зонам с плотной разводкой дорожек и местам пайки.

Рекомендации:

• Перед проверкой очистить плату от загрязнений, которые могут вызвать ложные замыкания.
• Использовать увеличительное стекло для контроля качества пайки и выявления микротрещин.
• Записывать результаты проверки для сопоставления с технической документацией.
• В случае обнаружения обрыва – проверить соседние участки трасс и элементы на предмет повреждений.
• Если замыкания выявлены – аккуратно удалить припой или изоляцию, восстановить целостность дорожек.

Тестирование питания и заземления блока LCM 2

Для проверки питания блока LCM 2 мультиметром переключите прибор в режим измерения постоянного напряжения (DCV). Подключите черный щуп к точке заземления платы, а красный – к контакту питания, обычно обозначенному как +12 В или +5 В в зависимости от модели. Нормальное напряжение питания должно соответствовать технической документации, например, +12 В с допустимым отклонением ±0,3 В.

Если напряжение отсутствует или значительно ниже нормы, проверьте предохранители и соединения питания на плате и кабелях. Для проверки заземления мультиметром в режиме измерения сопротивления (Ом) измерьте сопротивление между точкой заземления блока и металлическим корпусом или минусовым контактом источника питания. Значение сопротивления должно быть минимальным – обычно менее 1 Ом.

Высокое сопротивление на заземлении указывает на повреждение проводников или плохой контакт, что может привести к нестабильной работе блока. Для точной проверки используйте функцию прозвонки (режим звукового сигнала) – при исправном заземлении мультиметр издаст звук.

Рекомендуется проверять питание и заземление в отключенном состоянии, чтобы избежать повреждений мультиметра и платы. После проверки исправности питания и заземления переходите к диагностике цепей управления и сигналов внутри блока LCM 2.

Проверка работы управляющих сигналов блока мультиметром

Для проверки управляющих сигналов блока LCM 2 используется мультиметр в режиме измерения напряжения постоянного тока (DCV). Перед измерениями необходимо убедиться в исправности заземления и питания устройства.

Основные управляющие сигналы имеют четко заданные уровни напряжения: логический «0» соответствует 0–0,3 В, логическая «1» – 4–5 В. Если уровень находится между этими значениями, сигнал считается нестабильным или повреждённым.

Проверку начинают с поиска управляющих контактов согласно схеме блока. Далее подключают черный щуп к общему проводу (земле), красный – к точке измерения сигнала. Измеренное напряжение сравнивают с паспортными данными или технической документацией.

Если мультиметр фиксирует отсутствие сигнала или постоянное напряжение вне указанных пределов, следует проверить трассировку линии на наличие обрывов, коротких замыканий или повреждений компонентов, отвечающих за формирование сигнала.

Особое внимание уделяется сигналам включения питания и сброса, поскольку их отсутствие блокирует нормальную работу всего устройства. Их уровни должны переключаться при включении блока и соответствовать логике работы схемы.

Для подтверждения корректности работы можно использовать функцию прозвонки цепей мультиметра. Это помогает выявить скрытые дефекты на дорожках или плохие контакты, влияющие на передачу управляющих сигналов.

Анализ полученных данных и выявление неисправностей

После измерений следует сравнить полученные значения с технической документацией блока LCM 2. Напряжение питания должно находиться в пределах 12±0,5 В. Если напряжение ниже, это указывает на проблему с источником питания или плохой контакт в цепи питания.

Сопротивление между контактами, которое значительно отличается от нормы, указывает на замыкание или разрыв. Например, сопротивление в цепях датчиков должно быть в пределах 1-10 кОм, а нулевое значение или бесконечность свидетельствуют о коротком замыкании или обрыве.

Если мультиметр показывает нестабильные значения или скачки напряжения, это может свидетельствовать о плохих пайках или коррозии контактов. В таких случаях рекомендуется провести повторный осмотр соединений и при необходимости выполнить перепайку.

При анализе результатов обращайте внимание на несоответствия между соседними цепями. Если одна цепь показывает параметры в норме, а соседняя – нет, вероятнее всего, причина локализована именно в проблемной линии.

При выявлении подозрительных параметров стоит провести дополнительные измерения с использованием других режимов мультиметра: тест диодов, прозвонка цепей, измерение тока. Это поможет уточнить характер неисправности и принять решение о ремонте или замене блока.

Вопрос-ответ:

Как правильно подготовить мультиметр для проверки блока LCM 2?

Перед началом проверки важно выставить мультиметр в режим измерения постоянного напряжения или сопротивления, в зависимости от этапа проверки. Убедитесь, что тестовые щупы исправны, и контакты чистые. Также стоит отключить питание блока и автомобиля, чтобы избежать коротких замыканий и повреждений. Проверку питания и заземления следует проводить при включённом питании, а прозвон цепей — при отключённом. Соблюдение порядка подготовки поможет получить точные результаты и избежать ошибок.

Какие конкретные параметры блока LCM 2 можно проверить мультиметром?

С помощью мультиметра можно проверить наличие питания на соответствующих контактах блока, проверить цепи заземления, измерить сопротивление между контактами для выявления обрывов или коротких замыканий. Также доступно измерение управляющих сигналов в режиме напряжения или частоты при работе блока. Эти проверки помогают выявить нарушения в электропитании и коммутации, которые влияют на работу LCM 2.

Как определить контактные точки для прозвона на блоке LCM 2?

Контактные точки следует определять, изучая электрическую схему устройства или руководство по ремонту. Обычно на корпусе или разъёмах блока указаны маркировки контактов. Для прозвона выбирают пары контактов, соединённых внутри блока, либо контакты с выходами на кузовные элементы. При отсутствии схемы можно измерять сопротивление между различными контактами, чтобы найти логические соединения. Такой метод позволяет выявить повреждения в дорожках и соединениях.

Что делать, если мультиметр показывает отсутствие питания на контактных точках LCM 2?

В первую очередь стоит проверить предохранители и провода, идущие к блоку, так как отсутствие питания может быть связано с их повреждением. Далее проверяют сам разъём на наличие коррозии или механических повреждений. Если провода и соединения исправны, возможно, неисправен сам блок или элементы цепи, подающие питание. При подозрении на внутренние повреждения блока нужна более глубокая диагностика с помощью специализированного оборудования.

Как с помощью мультиметра проверить управляющие сигналы блока LCM 2?

Для проверки управляющих сигналов мультиметр переключают в режим измерения постоянного или переменного напряжения. Затем подключают щупы к соответствующим контактам блока, следя за показаниями при включении определённых функций, которыми управляет LCM 2 (например, стеклоподъемники, зеркала). Изменение напряжения или наличие импульсов указывает на правильную работу сигнала. Если сигнал отсутствует или нестабилен, это указывает на возможный дефект в блоке или цепях управления.
