Разборка пульсоксиметра требует аккуратности и знания конструкции устройства. Большинство моделей представляют собой компактный пластиковый корпус с защёлками, без винтового крепления. Попытка вскрытия без подготовки может привести к повреждению корпуса или внутренних компонентов, включая датчик, микросхему или дисплей.
Перед началом работ необходимо извлечь батарейки и зафиксировать модель устройства. У разных производителей – разные типы защёлок и пайки, но типовая конструкция предполагает верхнюю и нижнюю половины корпуса, скреплённые внутренними пластиковыми клипсами. Нежелательно использовать металлические предметы с острыми краями: лучше подойдёт пластиковый медиатор или лопатка для вскрытия электроники.
Для минимизации риска повреждений важно начинать с самого слабого места корпуса – чаще всего это край в районе батарейного отсека. Вставлять инструмент следует под углом, с постепенным увеличением зазора. Если корпус не поддаётся, не стоит применять силу – возможно, внутри имеется скрытая фиксация или винт под наклейкой. Обязательная мера – работа на антистатической поверхности, чтобы не вывести из строя чувствительную электронику.
Как безопасно открыть корпус пульсоксиметра без трещин
Используйте пластиковый медиатор толщиной не более 0,5 мм или специализированный разборный инструмент (spudger). Металлические предметы не подходят – они оставляют царапины и легко повреждают хрупкий пластик. Начинать вскрытие следует с задней стороны корпуса, где отсутствуют дисплей и сенсоры.
Вставьте медиатор в щель между половинками корпуса у края батарейного отсека, аккуратно подденьте и постепенно продвигайтесь вдоль шва. Не допускайте рывков – корпус удерживается на внутренних защёлках, которые легко ломаются при неравномерном усилии. Если встречается сопротивление, остановитесь и поищите скрытые винты под стикерами или резиновыми ножками.
Некоторые модели имеют защёлки с высокой жёсткостью – в таких случаях рекомендуется предварительно нагреть корпус до температуры около 50–60 °C феном или термовоздушной станцией с расстояния не менее 10 см. Это снижает хрупкость пластика и ослабляет усилие креплений.
После открытия корпуса зафиксируйте его положение пластиковыми клиньями, чтобы избежать случайного защёлкивания. Не прикасайтесь к внутренней электронике руками – используйте антистатические перчатки или пинцет. После завершения работ корпус можно закрыть без клея, используя только родные защёлки, при условии, что они не были повреждены.
Какие инструменты понадобятся для разборки пульсоксиметра
Для аккуратного вскрытия корпуса пульсоксиметра и доступа к внутренним компонентам потребуется минимальный набор инструментов, большинство из которых можно найти в стандартном ремонтном комплекте для электроники.
Пластиковые медиаторы или открывающие лопатки – применяются для отделения половинок корпуса без риска повредить пластиковые защёлки. Металлические инструменты использовать не рекомендуется: они могут оставить вмятины или трещины.
Прецизионная отвертка с головкой PH00 или PH000 – используется для откручивания винтов, фиксирующих корпус. Размер зависит от конкретной модели пульсоксиметра. Важно использовать только подходящий бит, чтобы не сорвать шлицы.
Пинцет с прямыми или изогнутыми концами – помогает аккуратно извлекать мелкие компоненты, провода или шлейфы, особенно при сборке после ремонта.
Антистатический браслет – предотвращает повреждение чувствительной электроники статическим электричеством во время работы с платой.
Увеличительное стекло или налобная лупа – позволяет точно рассматривать места креплений и участки пайки без риска повредить элементы из-за плохой видимости.
Рекомендуется заранее подготовить все инструменты и работать на ровной поверхности с антистатическим покрытием. Это снизит вероятность случайных повреждений корпуса или электроники.

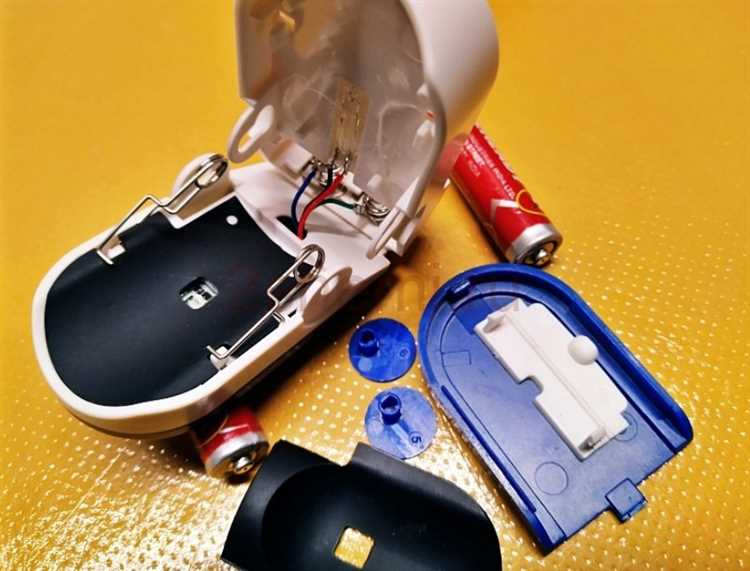

Как отсоединить дисплей и плату от корпуса
Перед снятием дисплея отключи питание устройства и удались от статических источников. Используй пластиковую лопатку, чтобы аккуратно поддеть края дисплея, начиная с одной из коротких сторон. Дисплей обычно закреплён либо на клеевом слое, либо прижат пластиковыми фиксаторами – избегай резких движений, чтобы не повредить стекло или шлейф.
Когда дисплей отлеплен, найди шлейф, соединяющий его с платой. Он может быть закреплён в ZIF-разъёме с поднимающейся защёлкой. Аккуратно поддень защёлку пинцетом или тонкой пластиковой лопаткой, после чего извлеки шлейф. Не тяни его силой – при сопротивлении проверь, открыт ли фиксатор.
Для извлечения самой платы обычно требуется выкрутить 1–3 винта. Используй отвертку PH0 или PH00, в зависимости от размера. Винты могут быть спрятаны под наклейками или защитной плёнкой. После снятия креплений аккуратно подними плату, удерживая за края. Не трогай центральные элементы, особенно микросхемы и катушки.
Если плата удерживается дополнительными защёлками корпуса, поддевай их поочерёдно, не прилагая усилий. При наличии припаянных проводов к датчику или батарейному отсеку отсоедини их только в случае необходимости и только после фотофиксации расположения. Перепутанные соединения могут привести к отказу устройства при сборке.
Что нужно знать о шлейфах и разъёмах внутри пульсоксиметра
Внутри пульсоксиметра используются плоские шлейфы (FPC или FFC) и миниатюрные разъёмы, обеспечивающие связь между дисплеем, основной платой и сенсорным модулем. Перед отсоединением любых компонентов важно визуально оценить расположение шлейфов и запомнить их положение для обратной сборки.
Шлейфы фиксируются в разъёмах с прижимными крышками или защёлками. Большинство таких разъёмов открываются откидыванием фиксирующей планки вверх (тип ZIF) или выдвижением замка по направлению к шлейфу (тип LIF). Применение чрезмерного усилия может привести к отрыву дорожек или повреждению разъёма.
Снимать шлейф нужно за его жёсткий конец, не тянув за тонкую часть. Удобнее использовать пластиковый пинцет или медиатор, чтобы избежать перегиба и повреждения проводящих дорожек. Перед отсоединением стоит удостовериться, что фиксаторы полностью освобождены, иначе возможен разрыв контактов внутри разъёма.
Контакты на концах шлейфов легко загрязняются. При обратной установке не прикасаться к ним пальцами, а при необходимости – аккуратно протереть изопропиловым спиртом. Повреждённые шлейфы визуально отличаются по изгибам, микротрещинам и обнажённым дорожкам – их лучше заменить на идентичные по шагу и ширине.
Некоторые модели пульсоксиметров имеют литой корпус, где шлейф дисплея зафиксирован на заводе клеем. В этом случае отсоединение требует подогрева термофеном на минимальной температуре (не более 100 °C) и аккуратного отделения без перекрута шлейфа.
Как удалить батарейный отсек без повреждения контактов
Перед извлечением батарейного отсека убедитесь, что пульсоксиметр выключен, а элементы питания удалены. Это предотвратит случайное короткое замыкание и снизит риск повреждения цепей.
Чаще всего батарейный отсек фиксируется на пластиковых защёлках либо удерживается винтами. Последовательность действий зависит от конкретной модели:
- Если винты видны снаружи – открутите их при помощи подходящей по размеру крестовой отвертки, не прилагая чрезмерного усилия.
- Если винтов нет, аккуратно исследуйте корпус вдоль границ батарейного отсека на наличие пластиковых защёлок. Используйте пластиковую медиаторную лопатку или антистатический шпатель, чтобы поддеть корпус в месте зацепления.
После ослабления креплений батарейный отсек может быть встроен в корпус или подключен через контактные пластины. Чтобы не повредить контакты:
- Найдите место соединения контактной группы – чаще всего это прижатые пружинные элементы или пайка к плате.
- Если отсек соединён с платой контактами через прижим, аккуратно освободите его, удерживая корпус одной рукой, а второй медленно потяните за пластиковую часть отсека, избегая рывков.
- Если отсек припаян – не пытайтесь отрывать его вручную. Используйте паяльник с тонким жалом и минимальной температурой (около 280–300°C). Отпаивайте поочерёдно каждый контакт, одновременно приподнимая корпус отсека.
После удаления проверьте целостность контактных площадок. Если пайка осталась на плате, не удаляйте её без необходимости – при повторной установке она обеспечит надёжный контакт.
Как собрать пульсоксиметр обратно после разборки
Перед сборкой убедитесь в чистоте всех компонентов и отсутствии повреждений на шлейфах и контактах. Начинайте с установки платы и дисплея в корпус, аккуратно подсоединяя разъемы, чтобы избежать перекосов и разрывов контактов.
При подключении шлейфов применяйте минимальное усилие, проверяйте фиксацию защёлок на коннекторах. Убедитесь, что шлейфы не перекручены и не зажаты корпусом, чтобы исключить повреждения при закрытии.
Установите батарейный отсек на место, проверяя контактные площадки и полярность батарей. Если в устройстве есть пружинные контакты, не деформируйте их, аккуратно подведите батарею, чтобы избежать ухудшения контакта.
Закрывайте корпус последовательно, проверяя совпадение защёлок и винтовых отверстий. При необходимости подкручивайте крепеж равномерно, чтобы избежать перекосов и трещин в пластике.
После сборки включите пульсоксиметр и проверьте работоспособность всех функций, особенно сенсор и дисплей. Если устройство не включается, повторно проверьте правильность подключения шлейфов и батареи.
Вопрос-ответ:
Какие инструменты понадобятся для безопасного разбора пульсоксиметра?
Для разбора пульсоксиметра требуются тонкие отвертки, пластиковые лопатки или медиаторы для аккуратного разделения корпуса, а также пинцет для работы с мелкими деталями. Желательно иметь антистатический браслет, чтобы избежать повреждения электронных компонентов статическим электричеством.
Как не повредить шлейфы и разъёмы при разборке устройства?
Шлейфы и разъёмы очень хрупкие, поэтому нужно действовать осторожно. Для отсоединения лучше использовать пластиковый инструмент, избегая металлических предметов. Аккуратно подденьте коннектор у основания, не тяните за провод. При обратной сборке убедитесь, что разъёмы защёлкнулись плотно и ровно.
Можно ли разобрать пульсоксиметр без снятия батарейного отсека?
Во многих моделях батарейный отсек служит фиксирующим элементом корпуса, поэтому его снятие требуется для дальнейшего доступа к внутренностям. Разбор без удаления батарейного отсека возможен лишь в ограниченных случаях, когда конструкция предусматривает отдельные крепления. Но чаще он снимается первым, чтобы избежать повреждений.
Что делать, если при попытке открыть корпус возникла трещина или скол?
Если корпус треснул, продолжать разборку не рекомендуется — это ухудшит внешний вид и может повлиять на работоспособность. Для ремонта можно использовать специализированный клей для пластика, но лучше обратиться к мастеру или заменить корпус, если это возможно. Важно избегать чрезмерного давления и работать с корпусом плавно.
Как проверить работоспособность пульсоксиметра после сборки?
После сборки включите устройство и приложите палец к сенсору. Если экран отображает показатели пульса и насыщения кислородом, а корпус плотно закрыт и нет люфта, значит сборка прошла успешно. Если устройство не включается или данные нестабильны, стоит проверить правильность подключения всех шлейфов и креплений.
