Педальная втулка – это ключевой компонент шатунного узла велосипеда, обеспечивающий вращение педалей и передачу усилия на трансмиссию. При износе, появлении люфта или посторонних шумов возникает необходимость в её разборке и обслуживании. Работа требует аккуратности, подходящих инструментов и понимания конструкции конкретной модели втулки.
Перед началом разборки необходимо демонтировать шатунную систему, выбрать соответствующий съемник и убедиться в наличии подходящего ключа для чашек каретки. На большинстве велосипедов используется каретка с резьбовыми чашками, которые могут отличаться по типу: BSA, ITA, BMX-резьба. Каждая из них имеет свою резьбу и направление вращения, что важно учитывать при демонтаже.
Внутри втулки могут находиться закрытые или открытые подшипники. Для моделей с насыпными шариками необходимо аккуратно собрать их при разборке, чтобы избежать потери. При замене подшипников стоит использовать шарики диаметром 1/4″ или 3/16″, в зависимости от конструкции. Смазку лучше выбирать с высокой водостойкостью, например, литиевую или кальциевую, чтобы исключить коррозию и преждевременный износ.
После чистки и повторной сборки важно отрегулировать натяжение так, чтобы не было люфта, но и вращение оставалось свободным. Завышенное усилие затяжки может привести к износу дорожек подшипников. Проверка осуществляется вручную – педали должны вращаться плавно без заеданий и сопротивления. При соблюдении всех этапов втулка прослужит дольше без необходимости в повторном вмешательстве.

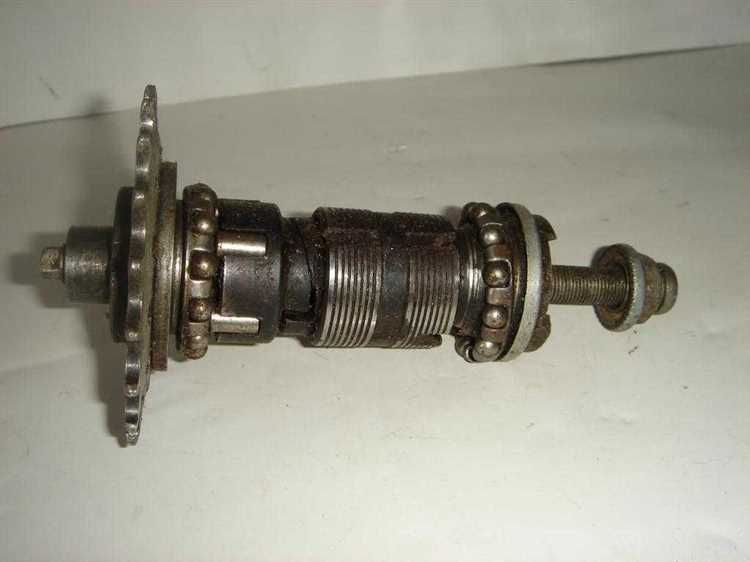

Как снять заднее колесо с велосипеда для доступа к втулке
Перед началом работы переверните велосипед вверх тормозами или установите его на ремонтную стойку. Это обеспечит устойчивость и свободный доступ к заднему колесу.
Если велосипед оборудован переключателями скоростей, переключите цепь на самую маленькую звезду сзади – это уменьшит натяжение цепи и упростит снятие колеса. При наличии ручного привода тормозов освободите зажимной механизм ободного тормоза, чтобы колёсо прошло между колодками.
Ослабьте гайки или эксцентриковый зажим, фиксирующий ось колеса. Если используется эксцентрик, откройте рычаг и ослабьте его, вращая против часовой стрелки. При классических гайках понадобится гаечный ключ соответствующего размера (обычно 15 мм).
Аккуратно потяните колесо вниз и назад, одновременно снимая его с направляющих дропаутов. Если велосипед с цепной передачей, следите за тем, чтобы цепь не застряла между звездой и рамой. Иногда требуется немного отклонить задний переключатель назад для освобождения кассеты.
После снятия колеса положите его на чистую поверхность звездочками вверх, чтобы избежать загрязнения или повреждения. Теперь можно приступать к разборке педальной втулки.
Какие инструменты нужны для разборки педальной втулки
Для корректного разборa педальной втулки потребуется стандартный набор ручного инструмента. Наличие специализированных ключей ускорит работу и снизит риск повреждения компонентов.
- Набор гаечных ключей: чаще всего подходят размеры 15 мм и 17 мм. Один используется для удержания конуса, второй – для контргайки.
- Тонкий рожковый ключ для конусов: так называемый «конусный» ключ. Обычно имеет толщину не более 2–3 мм. Без него сложно добраться до гаек, утопленных в корпусе втулки.
- Съемник звездочки (трещотки): если втулка с резьбовой трещоткой, потребуется специальный съемник для демонтажа. Тип зависит от модели втулки.
- Разводной ключ: может заменить часть рожковых ключей, но использовать его нужно осторожно – при неправильном усилии возможен срыв граней.
- Плоская отвертка или тонкий шиловидный инструмент: для поддевания пыльников и извлечения шайб.
- Пинцет или магнит: для аккуратного извлечения шариков из обоймы или корпуса втулки.
- Смазка для подшипников: после очистки обязательна новая закладка смазки. Используется густая велосипедная или литиевая смазка.
- Чистящая ветошь и обезжириватель: для удаления старой смазки и загрязнений с деталей.
Перед началом разборки рекомендуется заранее проверить, подходит ли имеющийся инструмент к конкретной модели втулки. Некоторые втулки требуют фирменных съемников или нестандартных ключей.
Разборка контргаек и извлечение оси втулки
Сначала фиксируют один из конусов гаечным ключом, удерживая его от проворачивания. Вторым ключом откручивают контргайку, вращая её против часовой стрелки. Важно запомнить последовательность расположения деталей: контргайка, шайба (если есть), затем конус.
После снятия контргайки с одной стороны освобождается доступ к конусу. Его откручивают, при необходимости – с обеих сторон. При снятии конуса следят, чтобы не потерять шарики подшипника – они могут свободно высыпаться. Если втулка с насыпными подшипниками, под осью могут находиться от 7 до 9 шариков с каждой стороны (в зависимости от модели втулки).
После демонтажа конусов и извлечения всех шариков, ось втулки аккуратно вытаскивают из корпуса. При этом оценивают её состояние: ось не должна быть погнута, на поверхности не должно быть задиров или следов износа в зоне контакта с подшипниками.
Очистка деталей втулки от грязи и старой смазки
Для очистки деталей педальной втулки потребуется керосин, мягкая металлическая щётка, пластиковая щётка с жёсткой щетиной, чистые тряпки и ветошь без ворса. Подойдут и специальные обезжириватели для велосипедных компонентов на основе углеводородов. Не рекомендуется использовать растворители на ацетоновой основе – они могут повредить пластиковые части и резиновые уплотнения.
Сначала детали замачивают в керосине на 15–20 минут. Это эффективно размягчает застарелую смазку и въевшуюся пыль. После замачивания ось, конусы, гайки, шарики и чашки протираются тряпкой и обрабатываются щёткой. Особое внимание уделяется канавкам под шарики – даже небольшое количество загрязнений может повлиять на свободный ход втулки после сборки.
Если имеются следы ржавчины, их удаляют металлической щёткой или мелкой наждачной бумагой (зерно P800–P1000), действуя аккуратно, чтобы не повредить посадочные поверхности. После удаления ржавчины участки вытираются досуха и дополнительно обезжириваются.
Шарики тщательно перебираются: все с трещинами, вкраплениями или неравномерной поверхностью подлежат замене. Желательно использовать магнит для сбора шариков, чтобы избежать их потери при очистке. Восстановление шариков с износом недопустимо – это приведёт к быстрому разрушению втулки при эксплуатации.
Перед сборкой все детали должны быть абсолютно сухими и очищенными от остатков растворителя. Поверхности смазываются заново только при полной уверенности в отсутствии загрязнений.
Проверка подшипников и дорожек на износ
После извлечения оси и подшипников необходимо тщательно осмотреть шарики и дорожки качения в чашках втулки. Начать стоит с самих шариков: каждый осматривается на наличие сплющенных участков, следов ржавчины, трещин или точечной коррозии. Даже одна повреждённая деталь может повлиять на плавность хода втулки, поэтому дефектные элементы подлежат замене комплектом.
Дорожки внутри чашек и на конусах проверяются визуально и тактильно. Наличие продольных рисок, выработки в форме углублений или потемнений указывает на усталостный износ. Проведите ногтем по поверхности: если ощущается волнистость или шероховатость – поверхность повреждена. Рабочая зона должна быть гладкой и равномерно отполированной без следов задира.
Особое внимание следует уделить симметрии износа. Если одна сторона втулки изношена сильнее другой, это может свидетельствовать о неправильной затяжке конусов или перекосе оси. В таком случае необходимо не только заменить изношенные элементы, но и отрегулировать натяжение при сборке.
Если дорожки в чашках втулки имеют выраженные раковины или кольцевые канавки, втулка подлежит замене – восстановление таких повреждений невозможно. При незначительном износе возможно временное использование, но это приведёт к ускоренному изнашиванию новых подшипников.
Сборка втулки и регулировка натяжения конусов
Перед началом сборки тщательно очистите все детали и нанесите свежий слой качественной смазки на дорожки подшипников и сами шарики.
Установите одну сторону оси с конусом и подшипниками в корпус втулки, равномерно распределяя шарики в посадочных местах. Затем аккуратно вставьте ось полностью, следя за тем, чтобы подшипники не смещались.
Закрутите контргайку и конус с другой стороны втулки, не затягивая их до упора. При вращении оси должен отсутствовать люфт, но при этом она должна свободно вращаться без заеданий.
Для точной регулировки используйте метод «пальцевого контроля»: подтяните конус до исчезновения люфта, затем ослабьте его на 1/8 оборота, после чего закрутите контргайку, удерживая конус неподвижным.
Проверьте плавность вращения, удерживая велосипед в воздухе и прокручивая колесо рукой. При необходимости повторите регулировку, избегая чрезмерного затяжения, которое ускоряет износ подшипников.
После окончательной настройки очистите втулку от излишков смазки и проверьте, чтобы контргайки были надежно зафиксированы, предотвращая самопроизвольное отворачивание в процессе эксплуатации.
Вопрос-ответ:
Какие инструменты понадобятся для разборки педальной втулки?
Для разборки втулки обычно нужны гаечные ключи подходящего размера для контргаек, съемник для подшипников (если он предусмотрен конструкцией), отвертка или шлицевая отвертка для снятия заглушек, а также чистая тряпка и смазка для повторной сборки. Иногда полезен молоток с мягким бойком, чтобы аккуратно извлечь ось.
Как понять, что подшипники втулки требуют замены?
Если при вращении втулки ощущается шероховатость, скрип или люфт, значит подшипники могут быть изношены. Проверить можно, покручивая колесо на оси без нагрузки: плавность вращения и отсутствие заеданий говорят о хорошем состоянии. Визуально повреждённые или ржавые шарики и дорожки подшипников также указывают на необходимость замены.
Как правильно регулировать натяжение конусов втулки после сборки?
Регулировка начинается с установки конусов так, чтобы ось вращалась свободно, без люфта и заеданий. Для этого конус закручивают до лёгкого затруднения вращения, затем отпускают на четверть оборота. После этого контргайка фиксируется, не нарушая настройки. Важно проверять вращение после каждого шага, чтобы избежать чрезмерного натяжения.
Можно ли проводить разборку втулки без снятия колеса с велосипеда?
Снятие колеса значительно облегчает доступ к втулке и снижает риск повредить спицы или обод. Разбирать втулку, не снимая колеса, затруднительно из-за ограниченного пространства и невозможности удобно работать с инструментами. Поэтому рекомендуется сначала снять колесо, особенно если предстоит полная разборка.
Как правильно очистить детали втулки от старой смазки и грязи?
Для очистки деталей используют растворитель или специальную очистительную жидкость. Все компоненты промывают и вытирают насухо мягкой тряпкой или кисточкой. Старую смазку важно удалить полностью, чтобы новая распределялась равномерно и не смешивалась с загрязнениями. Особое внимание уделяют дорожкам подшипников и шарикам, чтобы избежать повреждений.
Как правильно разобрать педальную втулку велосипеда без повреждений деталей?
Для разбора педальной втулки сначала снимите колесо с рамы, после чего аккуратно открутите контргайки на обеих сторонах оси с помощью подходящего ключа. Затем извлеките ось, придерживая корпус втулки, чтобы избежать перекосов. Важно не использовать чрезмерную силу, чтобы не повредить резьбу и внутренние детали. После снятия оси удалите конические подшипники и тщательно очистите все компоненты от грязи и старой смазки перед дальнейшим осмотром и обслуживанием.
Какие признаки указывают на необходимость проверки и обслуживания подшипников втулки?
Если при вращении педалей или колеса ощущается шум, скрежет или заметный люфт, стоит проверить состояние подшипников. Также поводом для осмотра служит затруднённое вращение втулки или неровности при прокручивании колеса. При разборке можно обнаружить изношенные или повреждённые шарики, следы коррозии на дорожках, а также недостаток или загрязнение смазки. В таких случаях требуется очистка, замена или смазка деталей, чтобы восстановить плавность хода и продлить срок службы втулки.
