Как снять стартер митсубиси аутлендер

Стартер на Mitsubishi Outlander расположен в нижней части двигателя, в непосредственной близости от коробки передач. Для снятия потребуется обеспечить доступ снизу автомобиля, поэтому работа выполняется либо на подъёмнике, либо с использованием надёжных опорных стоек. Наиболее часто замена стартера требуется при его износе, появлении характерных щелчков без проворота двигателя или полном отсутствии запуска при исправной батарее.

Перед началом работ необходимо отключить минусовую клемму аккумулятора во избежание короткого замыкания. Далее снимается защитный кожух двигателя (если он установлен), а затем отсоединяются электрические разъёмы от стартера – провод питания и управляющий сигнал. Важно заранее подготовить трещотку с удлинителем и головки на 12 и 14 мм, так как крепёж стартера расположен в труднодоступных местах.

Крепление осуществляется двумя болтами, один из которых часто располагается со стороны коробки передач и не виден без снятия воздушного фильтра или других компонентов. На некоторых моделях Outlander (например, с двигателем 2.4 л) удобнее снимать стартер через верх, после демонтажа аккумулятора и его площадки. После откручивания крепежа стартер аккуратно извлекается, при необходимости с поворотом корпуса.

Перед установкой нового или отремонтированного стартера рекомендуется проверить состояние проводов и контактов на наличие коррозии или повреждений. Также следует убедиться, что новая деталь соответствует каталожному номеру снятой. Установка выполняется в обратной последовательности, с обязательной протяжкой всех болтов и надёжным подключением проводов.

Как получить доступ к стартеру без демонтажа лишних деталей

На большинстве моделей Mitsubishi Outlander доступ к стартеру возможен через нижнюю часть моторного отсека. Для этого потребуется установить автомобиль на подъемник или использовать надёжные домкраты с упорами под колёса. Без этого обеспечить безопасную работу снизу невозможно.

Снятие защиты картера – минимально необходимый шаг. Она удерживается болтами по периметру, чаще всего головкой на 12 или 14 мм. После её демонтажа появляется доступ к нижнему креплению стартера и к одному из болтов крепления к картеру коробки передач.

Доступ к верхнему болту стартера удобнее осуществлять сверху, из-под капота, через пространство между мотором и аккумуляторной площадкой. Для облегчения доступа целесообразно снять воздушный фильтр с корпусом и патрубок, соединяющий его с дроссельной заслонкой. Эти элементы удерживаются на хомутах и пластиковых фиксаторах и снимаются без инструментов или с минимальным участием отвертки.

Не рекомендуется демонтировать радиатор, впускной коллектор или генератор – эти детали не мешают съему стартера и не блокируют доступ к крепёжным элементам. При аккуратной работе достаточно освободить проводку и шланги в районе стартера, не отсоединяя их полностью.

При снятии разъёмов и клемм от стартера важно предварительно отключить аккумулятор, чтобы исключить короткое замыкание. Доступ к клеммам можно получить снизу, просунув руку между двигателем и коробкой передач. Иногда помогает съём щитка правого колеса и пластикового подкрылка – это даёт дополнительное пространство для работы без лишнего демонтажа компонентов двигателя.

Какие инструменты понадобятся для снятия стартера

Для снятия стартера на Mitsubishi Outlander потребуется набор торцевых головок с трещоткой. Наиболее часто используются головки на 10 мм, 12 мм и 14 мм. Точные размеры зависят от конкретного двигателя и года выпуска автомобиля, но эти значения встречаются чаще всего.

Также необходим удлинитель для трещотки длиной не менее 150 мм – без него добраться до крепёжных болтов стартера будет затруднительно. В ряде случаев может потребоваться карданный переходник, особенно если доступ к верхнему болту ограничен.

Крестовая отвёртка понадобится для отсоединения кожуха или фиксаторов проводки, если они мешают демонтажу. Плоская отвёртка может пригодиться для поддевания разъёмов, если они сильно зафиксированы или окислены.

Гаечные ключи на 12 мм и 14 мм также могут потребоваться, если для откручивания некоторых болтов недостаточно места для использования трещотки. Для отключения аккумулятора подойдёт ключ на 10 мм.

Желательно подготовить диэлектрические перчатки, особенно если предстоит работа в стеснённых условиях с ограниченным обзором. Это снижает риск случайного замыкания при отсоединении проводов от стартера.

Как отключить аккумулятор и обеспечить безопасность работ

Перед началом любых работ по снятию стартера необходимо полностью обесточить электрическую систему автомобиля. Это исключает риск короткого замыкания и защищает от случайного срабатывания стартера.

1. Откройте капот и зафиксируйте его в поднятом положении с помощью упора.
2. Найдите аккумуляторную батарею. На большинстве моделей Mitsubishi Outlander она расположена с левой стороны моторного отсека.
3. Подготовьте ключ на 10 мм или рожковый гаечный ключ, подходящий по размеру к гайке клеммы.
4. После этого можно при необходимости отсоединить и плюсовую клемму (красная или с маркировкой «+»), но чаще всего достаточно отключения только минусовой.
5. Проверьте, что все потребители отключены, и убедитесь, что система полностью обесточена (индикаторы на приборной панели не светятся).

Не проводите работы рядом с источниками искр или открытым огнём. Надевайте защитные перчатки при обращении с инструментом в районе аккумулятора, чтобы избежать контакта с кислотой или замыкания через инструмент.

Только после выполнения этих шагов можно безопасно переходить к демонтажу стартера.

Пошаговая инструкция по демонтажу стартера Outlander

1. Отключить минусовую клемму аккумулятора для исключения короткого замыкания при работе с электрикой.

2. Поддомкратить переднюю часть автомобиля и установить упоры под пороги. Снять защиту картера, если она закрывает доступ к стартеру.

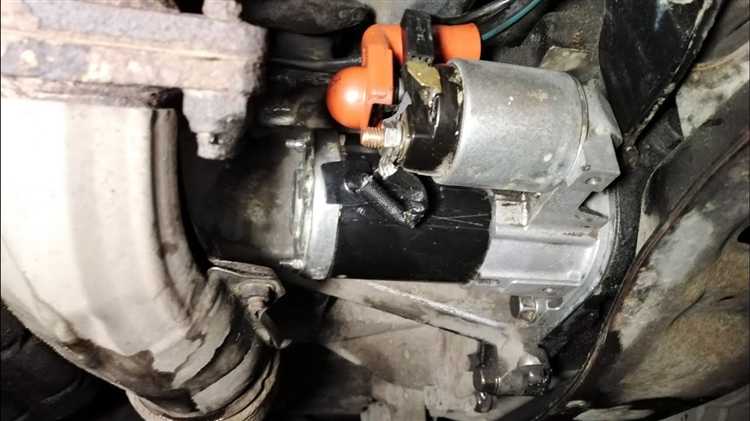

3. Найти стартер – он расположен со стороны моторного отсека в районе стыка двигателя и коробки передач, ближе к передней части автомобиля.

4. Открутить и отсоединить провод питания от втягивающего реле. Провод крепится гайкой на 12 мм. Также отсоединить управляющий разъем, зафиксированный пластиковым фиксатором.

5. Ослабить два крепежных болта стартера. Верхний болт может быть труднодоступен – потребуется удлинитель и трещотка. Используется головка на 14 мм. После ослабления аккуратно выкрутить болты до конца.

6. Осторожно извлечь стартер из посадочного места. Возможны затруднения из-за прикипания корпуса – в таком случае слегка покачать стартер и выдвинуть его вниз.

7. Проверить посадочное место на наличие грязи, масла или повреждений перед установкой нового узла.

Как проверить стартер перед установкой нового или восстановленного

Перед установкой нового или восстановленного стартера на Mitsubishi Outlander необходимо провести предварительную проверку его работоспособности. Это поможет исключить повторный демонтаж в случае выявления дефекта.

1. Проверка втягивающего реле: подключите «плюс» от аккумулятора к управляющему контакту реле. При подаче напряжения должно быть слышно четкое щелчок – это означает, что якорь втянулся и замкнул силовые контакты. Отсутствие звука указывает на неисправность катушки или заедание механизма.

2. Проверка электродвигателя стартера: соедините толстый контакт втягивающего реле с положительной клеммой аккумулятора, а корпус стартера – с отрицательной. При исправности якорь должен начать вращение с характерным гудением. Слабое вращение или его отсутствие говорит о проблемах с обмоткой или щётками.

3. Оценка общего состояния: осмотрите корпус стартера на предмет трещин, следов перегрева или окисления. Проверьте резьбовые соединения, отсутствие люфтов на валу и свободный ход бендикса. У восстановленных стартеров проверьте наличие маркировки или штампа, подтверждающего заводскую проверку.

4. Контактные группы: внимательно проверьте клеммы на втягивающем реле. Следы подгорания, ослабленные заклёпки или разрушение изоляции недопустимы. Контакты должны быть чистыми и тугими.

Если все параметры в норме, стартер можно устанавливать без риска повторного демонтажа. При малейших сомнениях в исправности – рекомендуется заменить агрегат или направить его на дополнительную проверку на стенде.

Что учесть при установке стартера обратно на место

Перед установкой стартера убедитесь, что поверхность посадочного места очищена от грязи, масла и старого герметика. Любое загрязнение может вызвать неправильное прилегание и привести к вибрациям или повреждению деталей.

Проверьте состояние шпилек и резьбы крепежных болтов. При необходимости очистите резьбу от загрязнений и намажьте небольшим слоем фиксирующего состава, чтобы предотвратить самопроизвольное откручивание.

Рекомендуется использовать новые болты или гайки, если старые имеют следы износа или деформации. Затяжку крепежа проводите в два этапа, сначала равномерно закрепляя болты от руки, затем моментальным ключом с усилием 25-30 Н·м, чтобы избежать перекосов.

Обязательно подключайте все электрические разъемы согласно схеме. Контакты должны плотно входить, без признаков окисления и повреждений. После установки клемм проверьте надежность соединения легким покачиванием проводов.

При установке стартера учитывайте ориентацию корпуса относительно двигателя – посадочное место должно совпадать точно, без усилий. Если возникают сложности с установкой, проверьте правильность выравнивания и отсутствие посторонних предметов в монтажной зоне.

После закрепления стартера подсоедините аккумулятор и проведите тест запуска двигателя. Обратите внимание на характер звука стартера, отсутствие посторонних шумов и плавность вращения.

Вопрос-ответ:

Какие инструменты понадобятся для снятия стартера на Mitsubishi Outlander?

Для снятия стартера потребуются: ключи на 10 и 12 мм для снятия клемм аккумулятора и крепежа, головка на 14 мм для болтов крепления стартера, удлинитель для доступа к труднодоступным болтам, а также трещотка. Рекомендуется иметь комплект отверток и изоленту для маркировки проводов, чтобы не перепутать при сборке.

Как правильно отключить аккумулятор перед снятием стартера и почему это важно?

Перед началом работы нужно отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания и случайного замыкания электрической цепи. Это снижает риск повреждения электроники и предотвращает травмы. Отключать нужно именно минусовой провод, потому что он общий минус для всей системы.

Какие сложности могут возникнуть при демонтаже стартера на Mitsubishi Outlander?

Основная сложность — ограниченный доступ к крепежным болтам стартера, особенно если моторный отсек загружен другими узлами. Иногда болты могут быть прикипевшими или частично закисшими, что требует применения проникающей смазки и аккуратного усилия. Также при отсоединении проводов важно не повредить изоляцию и контактные площадки.

Как проверить стартер после его снятия, чтобы убедиться в необходимости замены?

После снятия можно проверить работоспособность стартера с помощью подсоединения напрямую к аккумулятору на короткое время. При включении должен работать моторчик, а втягивающее реле должно срабатывать без задержек и посторонних звуков. Если стартер не вращается или слышны скрежет, постукивания, то его нужно ремонтировать или заменить.

Какие меры предосторожности стоит соблюдать при установке стартера обратно на Mitsubishi Outlander?

Перед установкой нужно очистить посадочные поверхности от грязи и коррозии, проверить целостность проводов и клемм. Болты крепления следует затягивать равномерно, чтобы избежать перекосов и повреждений корпуса. Все электрические соединения должны быть надежными и без зазоров. После установки рекомендуется проверить работу стартера до полного сборки остальных узлов.
