Кулер – это электрическое устройство, предназначенное для охлаждения компонентов компьютера за счёт отвода тепла. Его стабильная и эффективная работа напрямую зависит от подаваемого на него напряжения. Стандартным значением для большинства корпусных и процессорных вентиляторов является 12 В, однако встречаются и модели с рабочим напряжением 5 В или 24 В в зависимости от конструкции и назначения.
Подключение кулера к неподходящему источнику питания может привести к снижению оборотов, нестабильной работе или полному выходу устройства из строя. Например, если 12-вольтовый кулер подключить к 5-вольтовой линии, он либо не запустится вовсе, либо будет работать с недостаточной мощностью, не обеспечивая нужного охлаждения. Обратная ситуация – подача 12 В на 5-вольтовый кулер – способна вызвать его перегрев и повреждение электроники.
Для выбора правильного напряжения необходимо учитывать не только маркировку самого кулера, но и характеристики материнской платы, разъёма подключения (3-pin, 4-pin PWM, Molex), а также тип нагрузки, под которую он используется. Современные системы охлаждения всё чаще используют управление напряжением или широтно-импульсную модуляцию, позволяя регулировать скорость вращения вентилятора без смены номинального напряжения, сохраняя стабильную работу при напряжении 12 В.
Игнорирование номинальных параметров может повлиять на температуру процессора, видеокарты и других компонентов, особенно в условиях высокой нагрузки. Поэтому важно точно знать, какое напряжение требуется для конкретной модели кулера, прежде чем производить подключение или замену.

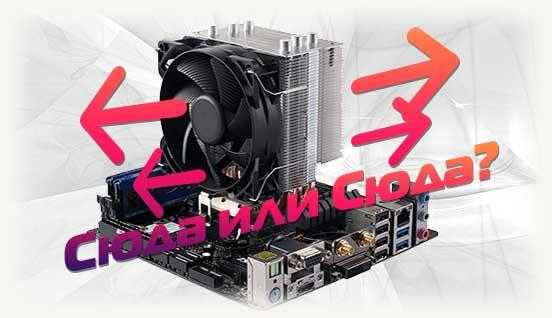

Стандартные напряжения компьютерных кулеров: 5В, 12В и 24В
12-вольтовые кулеры являются наиболее распространёнными в настольных компьютерах. Они подключаются через разъёмы 3-pin или 4-pin (PWM) и обеспечивают оптимальное соотношение между производительностью, уровнем шума и потребляемой мощностью. Номинальный ток варьируется от 0.1 до 0.6 А, в зависимости от модели и диаметра вентилятора. Большинство системных и процессорных вентиляторов работают именно от 12В, что делает это напряжение стандартом в потребительских ПК.
24-вольтовые кулеры используются в серверах, промышленной электронике и некоторых корпусах с внешними блоками питания. Их применение обосновано требованиями к высокой производительности охлаждения при относительно компактных размерах. При 24В вентиляторы способны развивать большую мощность и статическое давление, что особенно важно в условиях ограниченного воздушного потока. Однако для работы таких кулеров требуется отдельный источник питания или преобразователь напряжения, что ограничивает их применение в домашних ПК.
При выборе кулера необходимо учитывать соответствие номинального напряжения блока питания и вентилятора. Подключение 12В вентилятора к 24В источнику приведёт к выходу из строя, а при подключении 24В кулера к 12В он не запустится или будет работать нестабильно.

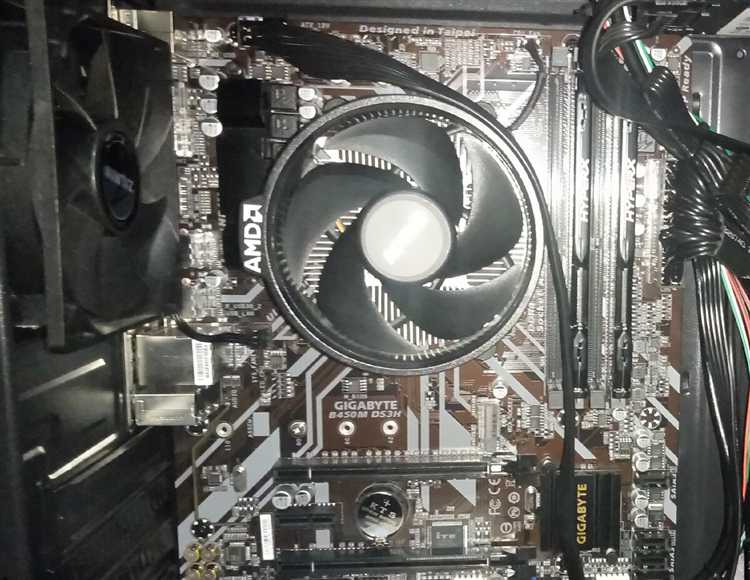

Как определить напряжение кулера по маркировке и разъёму
На корпусе большинства кулеров указаны технические параметры, включая номинальное напряжение. Искомое значение обозначается как DC 5V, DC 12V или DC 24V. Буквы DC указывают на постоянный ток, а цифра – на требуемое напряжение. Эти данные часто размещены на центральной наклейке вентилятора, рядом с информацией о токе и мощности.
Если маркировка отсутствует или стерта, стоит обратить внимание на тип разъёма. Маленький 3-контактный или 4-контактный разъём с тонкими проводами чаще всего указывает на 12-вольтный кулер, предназначенный для подключения к материнской плате. USB-разъём означает работу от 5 вольт, так как стандарт USB 2.0/3.0 обеспечивает именно это напряжение. Крупные разъёмы Molex с двумя проводами также характерны для 12-вольтовых моделей, подключаемых напрямую к блоку питания.
У кулеров на 24 В, чаще встречающихся в промышленной технике или серверных стойках, разъёмы нестандартные, нередко с винтовыми клеммами. Их диаметр проводов обычно больше, что связано с повышенной мощностью.
Дополнительный ориентир – цветовая маркировка проводов. В большинстве случаев красный – плюс, чёрный – минус. Если среди проводов есть жёлтый или синий, это сигнальные линии для мониторинга скорости или ШИМ-управления, а основное питание идёт по красному и чёрному проводам. Однако ориентироваться на цвет можно только при отсутствии точной информации, так как стандарты не всегда соблюдаются производителями.

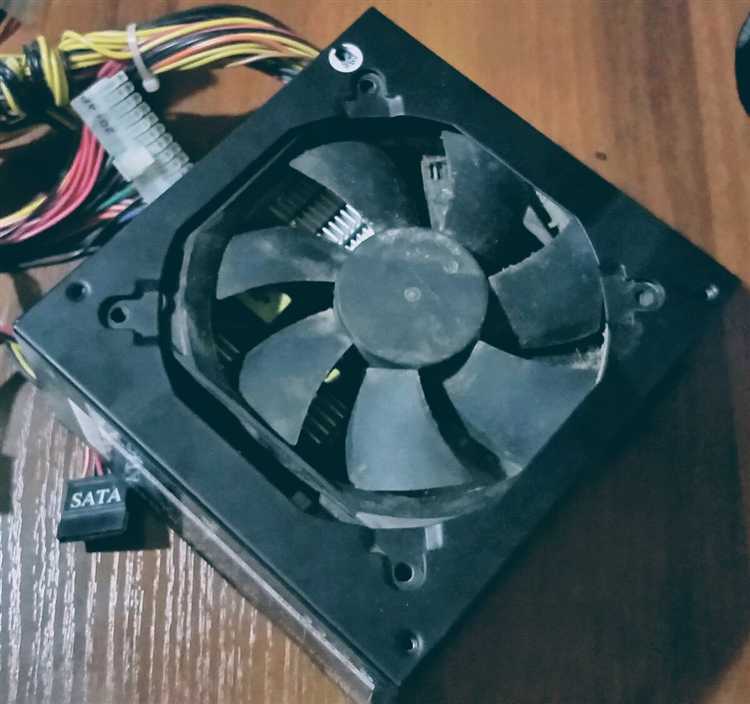

Чем грозит подключение кулера к неподходящему напряжению
Неправильное подключение кулера к источнику питания с неподходящим напряжением может привести к выходу устройства из строя или нестабильной работе системы охлаждения. Наиболее распространённые сценарии связаны с подачей слишком высокого или слишком низкого напряжения.
Если подключить 12-вольтовый кулер к источнику с напряжением 24 В, возникает риск перегрева обмотки двигателя, поскольку ток резко возрастает. В таких условиях электродвигатель работает на пределе, что вызывает ускоренное разрушение изоляции и обгорание щёток. В большинстве случаев это приводит к полному отказу устройства в течение нескольких секунд или минут работы.
При подключении к заниженному напряжению, например, 12-вольтового кулера к 5 В, вентилятор может либо вообще не запуститься, либо вращаться на минимальных оборотах. Это приводит к недостаточному охлаждению компонентов, особенно если кулер установлен на процессор или видеокарту. Повышение температуры в таких случаях может вызвать троттлинг, снижение производительности и даже повреждение компонентов при длительной эксплуатации.
Особую опасность представляет подключение кулеров к неподходящим разъёмам материнской платы. Например, 24-вольтовый промышленный кулер, подключённый к 12-вольтовому разъёму, просто не будет функционировать должным образом, а в случае попытки принудительного запуска – создаст повышенную нагрузку на цепи питания, что может повредить материнскую плату.
Перед подключением кулера всегда необходимо сверяться с маркировкой на его корпусе, указывающей номинальное напряжение. Также следует учитывать тип разъёма: 3-pin и 4-pin разъёмы предназначены для управления скоростью и подачи питания в строго определённых пределах. Подключение кулера напрямую к блоку питания через переходники без учёта соответствия напряжения может привести к короткому замыканию и перегрузке линии питания.
Использование регулируемых адаптеров или переходников с маркированным выходным напряжением поможет избежать ошибок при подключении. Если возникают сомнения в характеристиках вентилятора, рекомендуется измерить сопротивление обмотки и сравнить с эталонными значениями для соответствующего напряжения, чтобы исключить риск неправильной эксплуатации.

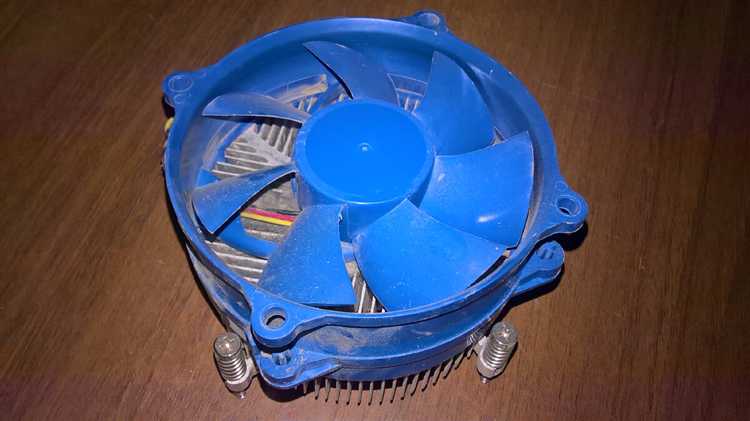

Различия в питании кулеров для процессора, корпуса и видеокарты
Кулеры в компьютере различаются по назначению и условиям работы, что напрямую влияет на требования к их питанию. Неправильное подключение может привести к нестабильной работе или выходу из строя компонентов.
- Кулеры процессора (CPU fan) питаются от 4-контактного разъёма на материнской плате, рассчитанного на 12 В. Эти вентиляторы часто поддерживают PWM-регулировку, где четвёртый контакт служит для управления оборотами. Питание подаётся стабильно, а контроль температуры реализуется через BIOS или утилиты производителя материнской платы.
- Корпусные вентиляторы бывают 3- и 4-контактными. Питание у них тоже стандартное – 12 В. Трёхпиновые вентиляторы подключаются либо к материнской плате, либо напрямую к блоку питания через переходник Molex. В случае подключения к Molex питание идёт напрямую, без возможности регулировки оборотов. 4-пиновые версии поддерживают PWM и лучше управляются системой охлаждения.
- Кулеры видеокарты интегрированы в систему охлаждения GPU и подключаются к плате видеокарты через миниатюрные 2- или 4-контактные разъёмы. Они также работают на 12 В, но питание и управление полностью зависят от контроллера видеокарты. Использование стороннего питания для таких кулеров невозможно без вмешательства в схему питания GPU, что не рекомендуется.
Важно учитывать тип разъёма и назначение кулера. Попытка подключения корпусного вентилятора к разъёму CPU FAN может вызвать ошибку при загрузке, а кулера с питанием 5 В – вовсе не запустятся от 12 В, что грозит повреждением. При замене или добавлении кулеров рекомендуется сверять характеристики по маркировке и спецификациям производителя.

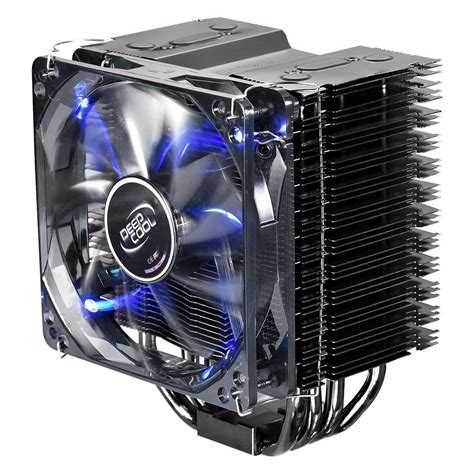

Можно ли понизить или повысить напряжение кулера вручную
Изменение напряжения питания кулера возможно, но требует точного подхода. При понижении напряжения снижается скорость вращения вентилятора, что уменьшает шум, но также и эффективность охлаждения. Повышение напряжения может привести к перегреву обмоток и выходу из строя.
Допустимые границы изменения напряжения зависят от модели кулера и указаны в его технической документации. Как правило, 12-вольтовые кулеры способны стабильно работать в диапазоне от 7 до 12 В, но не все модели одинаково устойчивы к снижению или превышению напряжения.
- Для понижения напряжения можно использовать резисторы или линейные регуляторы напряжения, однако это снижает эффективность из-за выделения тепла.
- Оптимальный вариант – применение реобаса или контроллера вентилятора с ручной или автоматической регулировкой напряжения. Такие устройства подключаются к Molex или SATA-разъёмам и позволяют точно задавать выходное напряжение.
- Повышать напряжение выше номинального не рекомендуется. Большинство компьютерных кулеров не рассчитаны на работу выше 12 В и быстро перегреваются. Исключение – промышленные модели на 24 В, но их нельзя питать от стандартных разъёмов ПК.
Для точного контроля напряжения желательно использовать мультиметр и стабилизированный источник питания. Подключение к БП напрямую через нестандартные схемы может привести к короткому замыканию или повреждению материнской платы.
Если требуется тихая работа кулера, лучше использовать модели с PWM-управлением: они сохраняют стабильную работу при пониженном напряжении за счёт широтно-импульсной модуляции, а не ручной настройки.
Как влияет напряжение на обороты и шум кулера
Обороты вентилятора напрямую зависят от приложенного напряжения. Стандартные кулеры для ПК рассчитаны на напряжение 12 В, при котором достигается максимальная скорость вращения, обычно от 1200 до 2500 об/мин. Если напряжение снизить до 5 В, скорость падает примерно в два-три раза, что уменьшает производительность охлаждения, но значительно снижает уровень шума.
При напряжении ниже номинального подшипники и мотор кулера работают менее эффективно, что может привести к нестабильным оборотам и даже остановке вентилятора при слишком низком напряжении (например, ниже 4 В). Напряжение выше 12 В может увеличить обороты, но зачастую приводит к повышенному шуму и сокращению срока службы вентилятора из-за избыточной нагрузки.
Практические рекомендации: для снижения шума часто используют понижение напряжения до 7-9 В, что обеспечивает баланс между охлаждением и комфортом. Современные материнские платы и контроллеры позволяют плавно регулировать напряжение и скорость вращения через PWM или DC-регулировку, избегая скачков и поддерживая стабильную работу.
Повышение напряжения выше стандартного 12 В не рекомендуется, так как кулеры не рассчитаны на такую нагрузку, и это ведет к ускоренному износу. При использовании кулеров на 5 В для корпуса следует учитывать, что их максимальные обороты и эффективность охлаждения будут существенно ниже.
Уровень шума напрямую коррелирует с оборотами: при 12 В шум кулера может достигать 25-35 дБ, тогда как при 7-9 В уровень шума снижается до 15-20 дБ, что существенно комфортнее для пользователя. Однако снижение напряжения требует контроля температуры внутри корпуса, чтобы избежать перегрева компонентов.
Выбор блока питания и разъёмов с учётом параметров кулеров
Для правильной работы кулеров необходимо учитывать их номинальное напряжение и ток потребления при выборе блока питания. Стандартные кулеры рассчитаны на 12 В, редко встречаются модели на 5 В или 24 В. Блок питания должен обеспечивать стабильное напряжение 12 В с минимальными пульсациями, иначе возможно снижение эффективности охлаждения и ускоренный износ подшипников.
Важен также общий ток, потребляемый всеми кулерами. Для стандартного 120-мм вентилятора ток обычно составляет 0,1–0,3 А. Если в системе несколько кулеров, суммарный ток нужно сложить и убедиться, что линия 12 В блока питания выдержит нагрузку без падения напряжения.
Разъёмы на материнской плате обычно рассчитаны на подключение 3- или 4-контактных кулеров с номиналом 12 В. Для дополнительного питания мощных вентиляторов или нескольких штук используют Molex- или SATA-разъёмы от блока питания, где линия 12 В напрямую подключена к источнику. Это обеспечивает стабильное напряжение и исключает перегрузку платы.
При использовании разъёмов Molex стоит учитывать, что на них подается 12 В и 5 В, поэтому важно подключать кулеры именно к линии 12 В. Подключение к 5 В снизит обороты и эффективность охлаждения.
Современные системы могут использовать PWM-управление оборотами через 4-контактный разъём, где питание подается 12 В, а скорость регулируется импульсным сигналом. При этом блок питания должен гарантировать стабильность 12 В, иначе управление будет нестабильным.
Выбирая блок питания для систем с большим количеством кулеров, лучше брать модели с запасом по мощности на линиях 12 В и проверять характеристики по амперажу. Для корректного подключения и управления вентиляторы необходимо использовать соответствующие разъёмы, избегая переходников с неподходящими параметрами, которые могут привести к нестабильной работе или повреждению оборудования.
Вопрос-ответ:
Какое стандартное напряжение используется для подключения кулеров в настольных компьютерах?
В большинстве настольных ПК кулеры рассчитаны на питание 12 вольт. Это стандартное напряжение для вентиляторов, установленных на корпусе, процессоре и видеокарте. Иногда встречаются модели на 5 вольт, но они реже и обычно применяются в специальных случаях или в компактных системах.
Можно ли подключить кулер, рассчитанный на 12 В, к разъему с напряжением 5 В, и что будет в этом случае?
Если кулер, рассчитанный на 12 В, подключить к 5 В, он будет вращаться, но значительно медленнее и с меньшей производительностью. Обороты снизятся, из-за чего охлаждение будет менее эффективным. Однако сам вентилятор при этом не повредится, поскольку напряжение ниже номинального. Но стоит учитывать, что пониженное напряжение часто сопровождается снижением давления воздуха.
Как узнать, какое напряжение поддерживает конкретный кулер, если нет маркировки на корпусе?
Определить напряжение можно по разъему и количеству проводов. Например, 3- и 4-пиновые разъемы часто рассчитаны на 12 В, а 2-пиновые бывают как на 5 В, так и на 12 В. Если маркировка отсутствует, полезно посмотреть техническую документацию производителя или модель кулера в интернете. В крайнем случае, мультиметром можно измерить напряжение на штатном подключении, если кулер уже используется в системе.
Что произойдет, если подключить кулер к источнику с напряжением выше его номинала, например, 24 В?
Подключение кулера к напряжению выше рекомендованного приводит к ускоренному износу подшипников, перегреву мотора и быстрому выходу вентилятора из строя. В некоторых случаях кулер может сразу перестать работать из-за повреждения обмоток. Поэтому важно строго соблюдать указанное в технических характеристиках напряжение.
Есть ли возможность регулировать скорость кулера путем изменения напряжения питания вручную?
Да, изменение напряжения питания напрямую влияет на скорость вращения вентилятора. Снижение напряжения уменьшает обороты и шум, а повышение — увеличивает производительность охлаждения. Для управления обычно используют специальные контроллеры или материнские платы с поддержкой регулировки через PWM-сигнал. Однако нельзя выходить за пределы допустимого диапазона напряжений, чтобы не повредить кулер.
