Гул в приёмнике при включении питания чаще всего связан с паразитными токами, нестабильным питанием или наводками от трансформатора. Звук может проявляться как монотонный низкочастотный фон или переменное гудение, зависящее от нагрузки и схемотехники устройства.
Если приёмник питается от трансформатора, стоит проверить его механическую фиксацию и лак на обмотках. Дрожание сердечника или ослабленные крепления могут вызывать акустические колебания. Также возможны магнитные наводки на соседние элементы – особенно если трансформатор установлен слишком близко к чувствительным узлам.
При питании от импульсного блока основной источник гула – высокочастотные дроссели или керамические конденсаторы, входящие в цепь фильтрации. Иногда шум создаётся в результате неправильного заземления корпуса или отсутствия развязки между цифровой и аналоговой частью схемы.
Если гул появляется только при подключении внешних устройств (например, антенны или линейного выхода), это может указывать на разницу потенциалов между «землями». Для проверки достаточно подключить приёмник к питанию через изолирующий трансформатор или использовать гальваническую развязку в сигнальной цепи.
Для устранения гула важно сначала локализовать его источник. Рекомендуется использовать осциллограф для анализа формы сигнала на выходе и питания. Часто помогает простая замена электролитических конденсаторов в фильтре, особенно если устройству более 5 лет.
Как отличить нормальный фоновый шум от неисправности
Признаки нормального фонового шума:
- Постоянный уровень громкости, не зависящий от работы других устройств в сети.
- Отсутствие низкочастотного гудения (50/100 Гц), характерного для сетевых наводок.
- Шум не усиливается при касании корпуса или антенны рукой.
Признаки, указывающие на неисправность:
- Гул с характерной частотой 50 или 100 Гц – часто связан с неисправными сглаживающими конденсаторами в блоке питания.
- Периодические щелчки, нарастающее «завывание» или пульсации – возможны проблемы в цепях стабилизации напряжения или пробои в полупроводниках.
- Зависимость шума от положения антенны, положения корпуса или движения рядом – может указывать на плохой контакт, неэкранированные участки или проблемы с заземлением.
Для проверки достаточно подключить приемник без антенны и установить среднюю громкость. Если при отсутствии сигнала слышен только слабый ровный шум – это норма. Если появляется гул, треск или наводки – есть смысл проверить блок питания, качество пайки и состояние фильтрующих элементов.
Дополнительно можно сравнить работу приемника от внешнего аккумулятора или батареек. Если шум пропадает – источник проблемы, скорее всего, в сетевом адаптере или импульсных помехах от других приборов.
Почему трансформатор внутри приемника может издавать гул
Гул трансформатора чаще всего связан с механическими вибрациями сердечника или обмоток под действием переменного магнитного поля. Основная причина – магнитострикция, при которой ферромагнитный материал сердечника меняет размеры при намагничивании. Это приводит к высокочастотным колебаниям, которые корпус может усиливать и превращать в слышимый звук.
Слишком слабое крепление трансформатора к шасси или основанию усиливает эффект. Даже микровибрации передаются на корпус, особенно если приемник собран без антивибрационных прокладок. Проверь, не ослаблены ли винты или не деформированы ли резиновые шайбы под креплениями.
Повышенное сетевое напряжение также может усиливать гул. Например, при 240 В вместо штатных 220 В ток в обмотках растет, магнитное насыщение увеличивается, и сердечник начинает гудеть заметно громче. В таком случае поможет установка стабилизатора или понижающего автотрансформатора.
Частотные искажениия в сети, вызванные импульсными блоками питания или промышленным оборудованием, могут вызвать паразитные наводки и акустический резонанс. Особенно чувствительны к этому старые трансформаторы с плохой межслойной изоляцией.
Старение изоляции обмоток приводит к ослаблению механической фиксации проводов внутри катушек. При подаче питания они начинают вибрировать. Обычно это сопровождается неравномерным гулом с металлическим оттенком. Ремонт возможен только через перемотку или пропитку обмоток лаком.
Если приемник гудит даже при отсутствии нагрузки, проверь наличие короткозамкнутых витков в первичной обмотке – они вызывают перегрев и акустический шум. Это можно определить по сильному нагреву трансформатора за несколько минут работы.
Гул трансформатора не является нормой, особенно если он слышен на расстоянии более одного метра. Рекомендуется проверить затяжку креплений, измерить напряжение в сети и при необходимости заменить трансформатор на модель с более плотной сборкой и пропиткой.

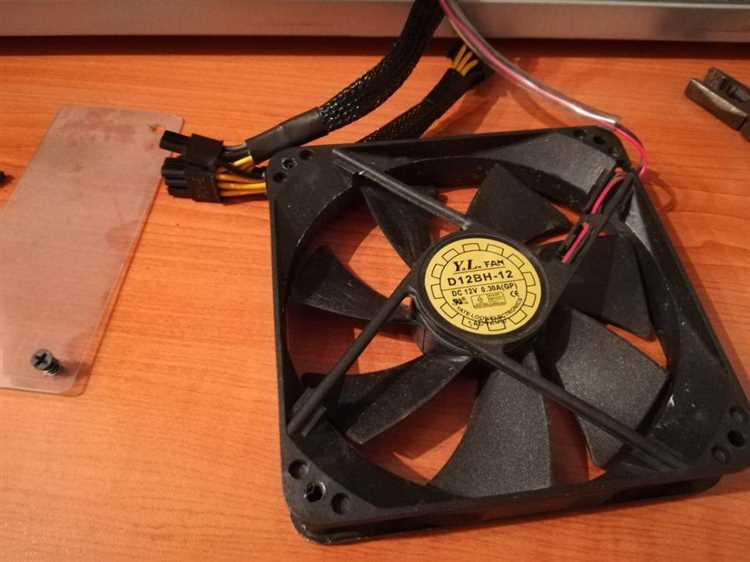

Влияние некачественного или неподходящего блока питания
Блок питания напрямую влияет на уровень шума в приёмнике. Если он работает нестабильно или создаёт паразитные пульсации, это может вызывать гул трансформатора, фона и других компонентов внутри устройства.
Типичные последствия использования неподходящего или дешёвого блока питания:
- Пульсации напряжения приводят к вибрации трансформатора, особенно если фильтрация на выходе слабая.
- Импульсные БП низкого качества часто создают высокочастотные помехи, которые могут восприниматься как гул или фоновый шум.
- Несоответствие тока нагрузки: если БП работает на пределе, он перегревается и начинает «фонить» сам по себе.
- Неправильное напряжение (даже на 1–2 В выше нормы) усиливает акустические колебания трансформатора и увеличивает ток через компоненты, что также провоцирует гул.
Проверить влияние блока питания можно так:
- Подключить заведомо исправный источник питания с подходящими характеристиками (напряжение, ток, полярность).
- Наблюдать за уровнем шума при замене БП – если гул исчезает, причина найдена.
- Измерить осциллографом выходное напряжение БП: пульсации выше 50–100 мВ могут быть проблемными для чувствительной схемы приёмника.
Рекомендации:
- Использовать стабилизированные БП с запасом по току не менее 30% от номинала приёмника.
- Избегать дешёвых китайских импульсников без маркировки и сертификатов.
- Для чувствительных приёмников – линейные источники питания с низким уровнем шума.
Выбор качественного блока питания – простое и надёжное решение проблемы гула, если неисправности самой схемы исключены.

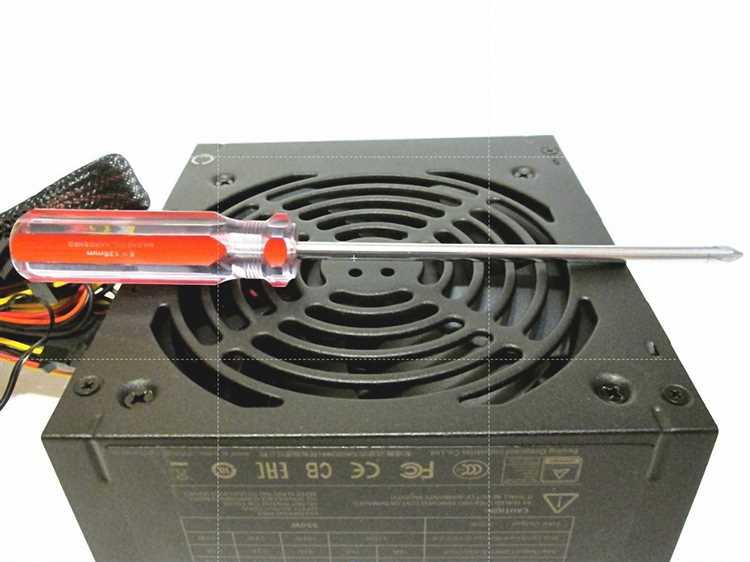

Как гудение связано с наводками и плохим экранированием
Гудение в приемнике часто возникает из-за электромагнитных наводок, которые проникают в чувствительные цепи. Если экранирование выполнено недостаточно качественно, внешние помехи от силовых линий, трансформаторов или других электронных устройств легко проникают внутрь устройства.
Некачественный экран может иметь трещины, неплотные соединения или неправильное заземление, что снижает его способность блокировать высокочастотные и низкочастотные помехи. В результате цепи питания и усиления принимают наводки, которые преобразуются в слышимый гул.
Особенно уязвимы входные цепи и линии питания. Неэкранированные или слабо экранированные кабели выступают в роли антенн, захватывающих электромагнитные волны. Эти сигналы через конденсаторы или индуктивности попадают в усилитель, создавая фоновый шум и гул.
Рекомендуется проверять целостность и качество экранирующих элементов: использовать сплошной металлический корпус, обеспечивать надежное заземление экрана, избегать сквозных щелей и неплотных контактов. Кабели лучше применять с двойным экранированием, а внутри приемника организовывать отдельные заземляющие контуры для питания и сигнала.
Для снижения наводок полезно увеличить расстояние между силовыми и сигнальными линиями, минимизировать длину проводников без экрана и применять ферритовые кольца на кабелях питания. Такой комплекс мер существенно уменьшит гул, вызванный наводками и плохим экранированием.
Роль старых или высохших конденсаторов в возникновении гула
Конденсаторы в цепях питания приемника отвечают за фильтрацию и сглаживание пульсаций напряжения. Со временем электролитические конденсаторы теряют способность удерживать заряд из-за высыхания электролита или ухудшения диэлектрика. Это снижает их емкость и увеличивает эквивалентное последовательное сопротивление (ESR).
Высокое ESR приводит к неполной фильтрации пульсаций, что проявляется как постоянный гул или шум в звуковом тракте приемника. Особенно заметен гул при подключении к источнику питания с нестабильным напряжением или при увеличенной нагрузке.
Проверка состояния конденсаторов проводится с помощью ESR-метра или мультиметра с функцией измерения емкости. При снижении емкости более чем на 20-30% от номинала и повышенном ESR рекомендуется заменить конденсаторы.
Для замены лучше использовать конденсаторы с минимально возможным ESR и заявленным сроком службы, не менее 5000 часов при рабочей температуре. Это снизит вероятность повторного появления гула и обеспечит стабильную работу приемника.
Важно обращать внимание на номинальное напряжение конденсаторов – оно должно быть с запасом минимум 20% выше рабочего напряжения цепи питания. Несоответствие приводит к ускоренному выходу из строя и появлению шумов.

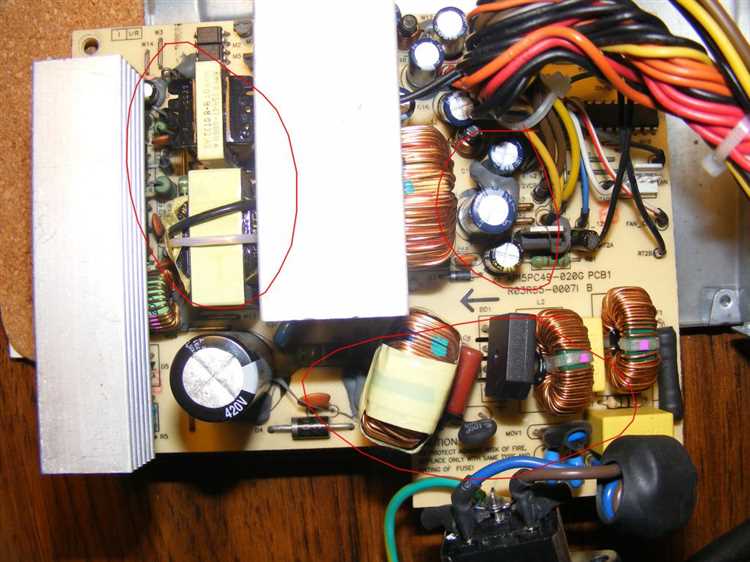

Может ли гудение быть связано с неправильным заземлением
Неправильное заземление часто вызывает гудение в приемнике из-за появления разности потенциалов между корпусом устройства и землей. Если заземляющий контур отсутствует или соединён с низким качеством контакта, через корпус и цепи могут проходить паразитные токи, индуцирующие звуковой шум.
Основная причина – токи утечки, которые создают магнитное поле вокруг проводов питания и трансформатора, вызывая вибрацию металлических элементов и, как следствие, гул. Часто при отсутствии правильного заземления уровень помех возрастает, усиливая гудение.
Рекомендуется проверить целостность и сопротивление заземляющего провода с помощью мультиметра. Значение сопротивления должно быть минимальным (обычно не выше 1 Ом). Если обнаружена высокая величина, нужно улучшить контакт или заменить заземляющий провод.
Также важно избегать использования длинных и тонких проводов для заземления, так как они увеличивают индуктивное сопротивление. Оптимальный вариант – прямое подключение к контуру заземления с минимальной длиной провода.
В случаях, когда приемник подключается через удлинитель или сетевой фильтр без отдельного заземления, вероятность гудения возрастает. Подключение к качественному заземлению и правильное расположение кабелей снижают уровень шума и защищают устройство.

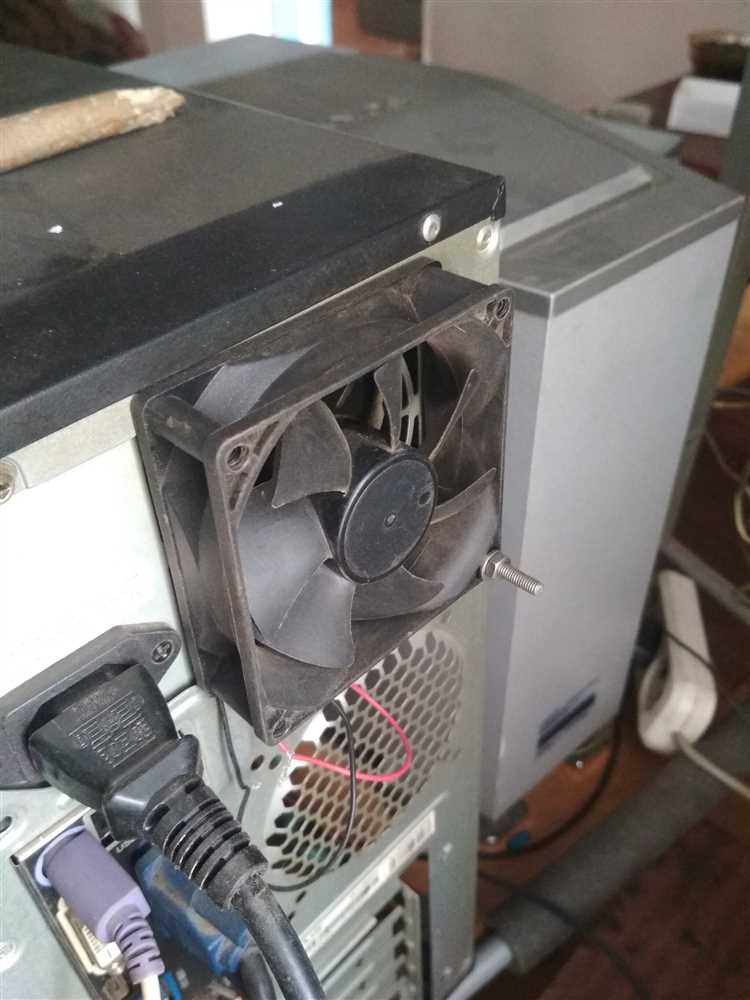

Как проверить источник гула с помощью простых тестов
Для определения причины гула первым делом отключите приемник от всех внешних устройств, оставив только питание. Если гул сохраняется, вероятно, проблема в блоке питания или внутри самого приемника.
Следующий шаг – проверить кабель питания и розетку. Подключите приемник к другой розетке, желательно на другой линии, чтобы исключить помехи в сети. Если гул пропадает, источник – электросеть или розетка.
Используйте металлический корпус или заземление для выявления наводок. Аккуратно коснитесь корпуса приемника и заземленных частей. Если гул меняется или уменьшается, проблема связана с заземлением или наводками.
Проверьте блок питания отдельно. Подключите аналогичный блок питания или измерьте напряжение и пульсации мультиметром. Нестабильное напряжение или высокие пульсации часто вызывают гул.
Изолируйте внутренние компоненты приемника. При включении с открытым корпусом внимательно слушайте, меняется ли звук. Гул может исходить от трансформатора или конденсаторов, которые при нагреве или старении начинают шуметь.
Если есть возможность, временно отключите предусилители или другие модули, подключая их поочередно. Так можно сузить круг подозреваемых элементов.
Используйте простой звуковой тест – приложите источник шума (например, маленький магнитофон или мобильный динамик) к корпусу приемника. Это поможет понять, усиливает ли гул именно корпус или проблема вне его.
Вопрос-ответ:
Почему приемник начинает издавать гул сразу после подключения к источнику питания?
Гул в приемнике часто связан с помехами или вибрациями, которые возникают в момент подачи питания. Это может быть вызвано некачественным или неисправным блоком питания, который создает дополнительные шумы и электромагнитные помехи. Также причиной может служить неправильное подключение заземления или плохой контакт, что приводит к появлению наводок на цепях аудиотракта.
Как проверить, связано ли гудение с трансформатором в приемнике?
Чтобы проверить источник гула, можно временно отключить питание и прислушаться, остается ли шум. Если гул слышен при включенном трансформаторе и выключенном остальном оборудовании, скорее всего, виноват трансформатор. Иногда его вибрация передается на корпус, усиливая звук. Также можно попробовать слегка изменить положение приемника или смягчить крепление трансформатора, чтобы проверить, изменится ли характер гула.
Можно ли устранить гул в приемнике заменой конденсаторов и насколько это помогает?
Старые или высохшие конденсаторы часто теряют свои параметры, что приводит к нестабильной работе питания и появлению гудения. Замена таких конденсаторов на новые с правильной ёмкостью и типом может значительно снизить или полностью устранить гул. Важно проверить конденсаторы в цепях фильтрации питания и аудиосигнала, так как именно здесь чаще всего проявляются проблемы.
Как определить, что гул вызван неправильным заземлением, а не другими факторами?
Неправильное заземление часто вызывает характерный шум и гул, особенно если заземляющий провод отсутствует или подключен с плохим контактом. Для проверки можно временно изменить точку заземления или использовать отдельный заземляющий провод. Если гул уменьшается или исчезает, значит проблема в заземлении. Также при неправильном заземлении гул может усиливаться при прикосновении к корпусу или изменении положения кабелей.
Какие простые тесты помогут локализовать источник гула в приемнике?
Для поиска причины гула можно поочерёдно отключать и подключать различные части схемы, например, сначала питание, затем аудиовыходы, антенну. Также полезно проверить кабели и разъемы на предмет повреждений. Измерение напряжений и сопротивлений на основных узлах может выявить неисправные элементы. Использование другого блока питания или проверка на другом источнике питания позволяет исключить проблемы с питанием.
Почему приемник начинает гудеть именно после подключения питания?
Гул часто появляется из-за особенностей работы блока питания и его взаимодействия с внутренними цепями приемника. При включении питания через трансформатор или импульсный блок проходят переменные токи, которые могут создавать магнитные и электрические наводки. Если в цепях отсутствует правильное экранирование или фильтрация, эти помехи усиливаются и воспринимаются динамиком как гул. Кроме того, старые или высохшие конденсаторы в блоке питания теряют способность сглаживать пульсации, что тоже вызывает неприятные звуки.
Как можно проверить, связан ли гул с неправильным заземлением приемника?
Для проверки заземления сначала отключите все дополнительные устройства и оставьте подключенным только сам приемник. Затем аккуратно поменяйте местами вилку в розетке, если есть возможность, или подключите приемник к другой розетке с надежным заземлением. Если гул уменьшается или исчезает, причина скорее всего в неправильном или слабом заземлении. Также можно использовать мультиметр, чтобы измерить сопротивление между корпусом приемника и землей – слишком высокое значение говорит о проблемах с заземлением. Важно соблюдать меры безопасности при работе с электропитанием.
