Повреждение шлицов храповика на скутере – одна из распространённых неисправностей, возникающих при запуске двигателя кикстартером. На практике чаще всего это связано с износом материала шлицев, перекосом механизма при установке или эксплуатацией с постоянными рывками. При этом дальнейшее использование кикстартера становится невозможным: педаль либо проворачивается вхолостую, либо заклинивает механизм старта.
Наиболее уязвимыми являются алюминиевые или силуминовые детали, особенно при установке храповика с нарушением соосности с валом. При регулярных нагрузках происходит выкрашивание граней шлицев, что приводит к проскальзыванию. Также износ ускоряется при использовании неоригинальных или китайских аналогов с низким качеством термообработки. В некоторых случаях разрушение происходит уже через 500–700 км пробега после замены.
Неправильная сборка играет ключевую роль в раннем срыве шлицев. При чрезмерной затяжке болта храповика нарушается прижимная сила и возникает микроперекос, из-за чего усилие распределяется неравномерно. Кроме того, если оставить старые детали без проверки на износ, новые элементы быстро приходят в негодность.
Профилактика заключается в выборе качественных запчастей с точным соответствием оригинальным размерам, в проверке соосности деталей и в равномерной затяжке при установке. Для увеличения ресурса допустимо использование пасты против задиров или смазки с молибденом, снижающей трение в момент зацепления храповика и шлицев вала.

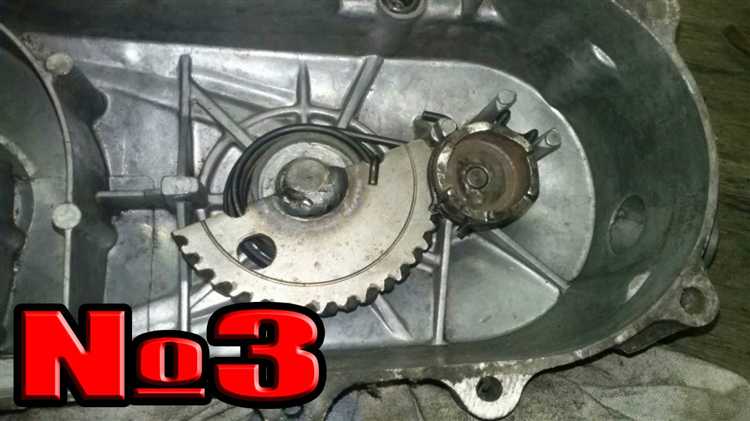

Как износ кикстартера влияет на повреждение шлицов храповика
Износ компонентов кикстартера напрямую влияет на состояние шлицов храповика. Наиболее критичны люфты в оси педали, деформация пружины возврата и потеря упругости фиксатора. Эти факторы вызывают неточное зацепление храповика при попытке запуска двигателя, что приводит к неравномерной нагрузке на шлицы и их постепенному разрушению.
Частая причина ускоренного износа – разбитая втулка вала кикстартера. При этом ось педали теряет соосность с храповым механизмом, зацепление становится частичным, а нагрузка концентрируется на ограниченном участке шлицов. Повреждение начинается с скругления вершин зубьев и может дойти до полного срыва вала при пуске двигателя.
Также важную роль играет износ самой педали, особенно в месте контакта с осью. При наличии люфта ударная нагрузка от ноги оператора передаётся неравномерно, что дополнительно усугубляет износ храповика. При этом визуальные повреждения могут быть минимальными, но нагрузка на шлицы значительно возрастает.
Для предотвращения проблем рекомендуется регулярно проверять состояние оси, втулок и возвратной пружины. При появлении люфта, хруста или провалов при старте, следует заменить изношенные элементы до начала повреждения шлицов. Использование оригинальных деталей снижает вероятность несоосности и преждевременного разрушения механизма.
Роль недостаточной смазки в ускоренном стирании шлицов
Отсутствие или нехватка смазки в зоне взаимодействия храповика и вала кикстартера приводит к усиленному трению между металлическими поверхностями. Это трение увеличивает локальный нагрев, вызывает микросварки и ускоряет износ контактных участков. Шлицы постепенно теряют форму, ухудшается зацепление, и в результате происходит их срыв.
Особенно критична ситуация при частом запуске двигателя вручную, когда нагрузки на узел кратковременно возрастают в несколько раз. Без достаточной смазки удельное давление на гранях шлицов повышается, что приводит к их пластической деформации и образованию заусенцев.
К типичным последствиям недостаточной смазки относятся:
- задиры и следы перегрева на гранях шлицов,
- появление металлической пыли в картере кикстартера,
- ухудшение работы возвратной пружины из-за повышенного трения,
- ослабление прижима шестерни храповика и ее проскальзывание.
Для снижения риска износа рекомендуется:
- Периодически проверять наличие смазки в механизме пуска, особенно после мойки скутера или работы в дождь.
- Использовать густую водоотталкивающую смазку, устойчивую к высоким температурам и механическим нагрузкам.
- Не допускать попадания абразивных частиц (песка, пыли) внутрь корпуса храповика, так как они усиливают износ при недостаточной смазке.
Регулярное техническое обслуживание механизма кикстартера с акцентом на чистоту и смазку шлицевого соединения позволяет сохранить точность зацепления и предотвратить преждевременный выход узла из строя.
Как неправильно собранный механизм кикстартера вызывает срыв шлицов
Неправильная сборка механизма кикстартера может напрямую привести к перегрузке и последующему срыву шлицов храповика. Один из распространённых факторов – несоосность деталей при установке. Если ось храповика установлена с перекосом, нагрузка распределяется неравномерно, что приводит к концентрированному износу в зоне контакта шлицов и ускоренному их разрушению.
Другой критичный момент – ошибка при установке возвратной пружины. Если пружина ослаблена, изношена или неправильно натянута, храповик не возвращается в исходное положение, и его шлицы остаются в зацеплении при вращении двигателя. Это приводит к тому, что при запуске или прокрутке силовым агрегатом механизм работает в обратном направлении, вызывая деформацию или срез кромок шлицов.
Также часто встречается установка деталей кикстартера не по меткам. Например, неправильное положение сектора стартера относительно зубчатого венца приводит к моментальному ударному контакту при пуске. Такой удар особенно опасен для алюминиевых или изношенных шлицов: нагрузка превышает допустимую и вызывает их срыв.
Сборка без соблюдения крутящего момента при затяжке болтов также влечёт за собой проблемы. Перетянутые или недотянутые крепления смещают геометрию механизма, в результате чего при каждом запуске увеличивается износ в зоне шлицевого соединения.
Рекомендуется при установке строго соблюдать технологическую последовательность, использовать сервисную документацию и проверять свободу хода всех подвижных частей вручную до первого запуска. Также важно использовать фиксатор резьбы средней фиксации, чтобы исключить самопроизвольное откручивание деталей при вибрациях.
Воздействие частого запуска с рывком на ресурс храповика
Резкие движения при запуске кикстартера создают кратковременные, но значительные ударные нагрузки на зацепление между шлицами храповика и валом. Это особенно критично при изношенных или неравномерно нагруженных элементах механизма.
Повторяющиеся старты с резким усилием приводят к:
- локальному смятию поверхностей шлицов;
- растрескиванию острых краёв зацеплений;
- перегреву контактной зоны при отсутствии достаточной смазки;
- расшатыванию посадки храповика на валу.
Наиболее уязвимыми оказываются алюминиевые и силуминовые храповики, особенно при эксплуатации в условиях пониженной температуры. Металл теряет пластичность, и при рывке возрастает риск мгновенного срыва нескольких зубцов.
Дополнительным фактором риска служит отсутствие синхронизации между движением рычага и положением коленвала. Если запуск происходит в момент сопротивления компрессии, усилие на шлицы увеличивается многократно.
Рекомендуется:
- избегать ударных движений при запуске – давление на рычаг должно быть плавным и уверенным;
- следить за положением поршня – запускать мотор при частичном прохождении ВМТ на сжатии;
- регулярно проверять состояние пружины возврата и осевого хода храповика – их заедание способствует рывкам;
- периодически наносить свежую высокотемпературную смазку на ось вращения и зону контакта зубьев.
Даже при исправной конструкции повторяющееся резкое усилие приводит к усталостному разрушению металла. Это особенно актуально для моделей с тонким профилем зубьев и мягкими сплавами в конструкции.
Влияние несоответствующих деталей при ремонте на долговечность шлицов
Использование деталей, не соответствующих оригинальным по геометрии или материалу, приводит к ускоренному износу шлицов храповика. Даже незначительное расхождение в высоте или угле наклона зубьев может нарушить равномерное распределение нагрузки при запуске двигателя, что провоцирует точечные перегрузки и деформации.
Часто при ремонте устанавливаются храповики и валики, не рассчитанные на конкретную модель скутера. Например, детали от китайских аналогов с меньшей твердостью (до 30 HRC против стандартных 40–45 HRC) теряют форму уже через несколько десятков запусков, особенно при использовании кикстартера на холодном двигателе. Это приводит к постепенному сползанию зацепления и последующему срыву шлицов.
Нарушение термообработки у неоригинальных комплектующих также снижает их стойкость к крутящему моменту. При недостаточной цементации или закалке поверхность зубьев становится рыхлой, и материал сминается под нагрузкой, а не сопротивляется ей. Такой износ необратим и требует полной замены механизма.
При подборе запчастей критично проверять не только совместимость по посадочным размерам, но и марку стали, тип обработки и происхождение детали. Допустимо использовать только проверенные аналоги от производителей, которые документируют характеристики твердости, точности шлицевого профиля и допуски по ГОСТ или ISO.
Неправильно подобранная возвратная пружина с другим усилием может нарушить момент зацепления, из-за чего зубья входят в зацеп не полностью. Это вызывает удары и со временем разрушает вершины шлицов, особенно в алюминиевых корпусах с запрессованными стальными элементами.
Рекомендуется перед установкой каждой новой детали производить визуальное и штангенциркульное сравнение с оригиналом, а при сомнениях использовать каталожные номера и схемы сборки от производителя скутера.
Почему шлицы срывает при заклинивании механизма кикстартера
Заклинивание механизма кикстартера приводит к резкому росту нагрузок на шлицы храповика. При попытке провернуть вал, если механизм заблокирован, крутящий момент передается на шлицы с превышением допустимого предела. Это вызывает сдвиг и срыв зубьев шлицов, так как металл не рассчитан на кратковременные высокие усилия, превышающие его прочностные характеристики.
Основные причины заклинивания – попадание грязи, износ или деформация деталей механизма, недостаток смазки и нарушение регулировок. При отсутствии смазки усилия трения резко возрастают, что увеличивает сопротивление вращению и создаёт критические нагрузки на шлицы.
Повторные попытки включения кикстартера при заблокированном механизме усугубляют повреждения. Микротрещины и выкрашивание металла на зубьях шлицов развиваются в более крупные дефекты, которые приводят к окончательному срыву и невозможности передачи крутящего момента.
Для предотвращения срыва шлицов при заклинивании необходимо регулярно обслуживать механизм: чистить, смазывать подвижные части и проверять состояние деталей на наличие износа или деформаций. При появлении признаков заклинивания – странных звуков, тугого хода – стоит немедленно прекратить использование кикстартера и провести диагностику.
Использование деталей, точно соответствующих оригинальным размерам и материалам, снижает риск возникновения заклиниваний и повреждений шлицов. Установка запчастей с повышенной твердостью металла или усиленным профилем зубьев может увеличить ресурс работы механизма.
Вопрос-ответ:
Почему шлицы храповика кикстартера часто срываются при заклинивании механизма?
При заклинивании кикстартера усилие, передаваемое на храповик, резко увеличивается. Это вызывает перегрузку шлицов, которые не рассчитаны на такие нагрузки, и приводит к их срыву. Повреждение усугубляется, если внутри механизма присутствуют загрязнения или износ, мешающие плавному вращению.
Как несоответствующие детали влияют на износ шлицов храповика кикстартера?
Использование неподходящих или неоригинальных деталей при ремонте приводит к плохому сопряжению элементов механизма. Это создает повышенный люфт и неравномерное распределение нагрузки на шлицы. В итоге шлицы быстрее изнашиваются и становятся уязвимыми к срыву при нагрузках.
Какая роль смазки в сохранении шлицов храповика кикстартера?
Смазка снижает трение между контактирующими поверхностями шлицов и валом. Без достаточного смазывания происходит ускоренный износ металла и появление микротрещин, что делает шлицы более хрупкими и подверженными срыву при нагрузках.
Можно ли продлить ресурс шлицов храповика при правильной эксплуатации кикстартера?
Да, аккуратное использование кикстартера без резких рывков и заклиниваний снижает нагрузку на шлицы. Регулярное обслуживание и своевременная замена смазки уменьшают износ. Также важно использовать оригинальные детали и правильно собирать механизм после ремонта.
