Неправильно отрегулированные фары на Hyundai Tucson 2006 года могут привести к снижению видимости в темное время суток и ослеплению встречных водителей. Заводская настройка со временем сбивается из-за износа компонентов подвески, замены ламп, а также после ДТП или демонтажа оптики. Регулярная корректировка положения света обеспечивает не только безопасность, но и соответствие требованиям технического осмотра.
Регулировка света фар проводится на ровной горизонтальной площадке с разметкой или перед вертикальной стеной. Для правильной настройки потребуется крестообразная отвертка, рулетка и уровень топлива в баке не менее половины объема. Обязательно учитывать тип фар: на Tucson 2006 года устанавливались как галогенные, так и ксеноновые модули, каждый из которых имеет свои особенности регулировки.
Перед началом необходимо проверить давление в шинах, загрузку автомобиля (без груза, с водителем за рулем), а также убедиться в исправности корректора фар, если он установлен. Световые пучки на стене должны образовывать строго горизонтальную линию, а центральные точки не выходить за установленные пределы. Правильно отрегулированные фары снижают утомляемость водителя и улучшают обзор на трассе в условиях ограниченной видимости.
Подготовка автомобиля к регулировке фар
Перед началом регулировки фар Hyundai Tucson 2006 необходимо обеспечить правильное положение автомобиля и стабильные условия окружающей среды. Работы выполняются на ровной горизонтальной площадке с плотным покрытием. Отклонения по уровню недопустимы, так как даже незначительный уклон искажает направление светового пучка.
Рекомендуется установить давление в шинах в соответствии с заводскими спецификациями – 2,2 бар для передних и задних колес при нормальной нагрузке. Это исключит влияние изменения дорожного просвета на уровень фар. Топливный бак должен быть заполнен минимум наполовину, чтобы масса автомобиля соответствовала стандартным условиям эксплуатации.
Из багажника следует удалить лишний груз. Если регулировка проводится в условиях с полной загрузкой, в салон размещают эквивалентный балласт (например, мешки с песком массой по 75 кг на каждое посадочное место). В противном случае – автомобиль должен быть пустым, кроме водителя.
Передняя часть автомобиля должна быть выровнена: при наличии системы автоматической коррекции фар следует проверить корректность её работы. Если установлены амортизаторы с изменёнными характеристиками или кузов подвергался ремонту, возможны отклонения в геометрии – в таком случае потребуется предварительная диагностика подвески.
Фары и стекла должны быть чистыми и без повреждений. Загрязнение, мутность рассеивателя или трещины приводят к искажению светового пятна. Также перед началом регулировки проверяют исправность ламп, особенно если ранее происходила их замена: несоответствие цоколя, мощности или формы колбы способно изменить оптическую ось.
Зажигание должно быть включено, двигатель прогрет до рабочей температуры, а генератор обеспечивать стабильное напряжение в сети – не менее 13,5 В. Это особенно важно при использовании фар с газоразрядными лампами (ксенон), поскольку они чувствительны к падению напряжения.
Выбор подходящей площадки и условий для настройки
Для точной регулировки света фар Hyundai Tucson 2006 необходимо выбрать ровную горизонтальную поверхность длиной не менее 7 метров. Перепады уровня недопустимы: уклон даже в 1° приведёт к искажению светотеневой границы. Идеально подойдёт пустая парковка с бетонным или асфальтовым покрытием без ям и трещин.
Перед автомобилем должна быть вертикальная стена или экран, на котором будет наноситься разметка. Расстояние от фар до стены – 5 метров. Стена должна быть светлой, матовой и без выступов, чтобы луч света не искажался. Убедитесь, что боковое освещение отсутствует или минимально – солнечный свет, уличные фонари или блики могут затруднить настройку.
Работы следует проводить при естественном сумеречном или ночном освещении. Если настройка выполняется в помещении, полностью погасите свет. Фары должны быть чистыми, давление в шинах – нормированным, топливный бак – не менее чем наполовину полон. В салоне не должно быть лишнего груза, а водительское кресло должно находиться в обычном положении эксплуатации.
Для упрощения фиксации положения автомобиля используйте рулетку, строительный уровень и малярный скотч для нанесения разметки на стену. Не допускается использование наклонных пандусов, рамп или нестабильных покрытий (грунт, гравий), так как это исказит результат регулировки.
Определение типа фар и корректировочных винтов
На Hyundai Tucson 2006 года выпуска устанавливались два типа передней оптики: галогенные отражательные фары и ксеноновые с линзами (в комплектациях с автокорректором). Для точной регулировки необходимо сначала определить тип установленной системы освещения, так как конструкция корпуса, а также расположение и функция регулировочных винтов отличаются.
- Галогенные фары с отражателем – стандартная комплектация. Отличаются прозрачным рассеивателем с видимым отражателем внутри. Регулировочные винты обычно расположены с тыльной стороны корпуса: вертикальный винт ближе к верхнему краю, горизонтальный – сбоку, ближе к крылу.
- Ксеноновые линзованные фары – устанавливались в дорогих версиях. Внутри корпуса видна сферическая линза. Имеется электрокорректор, но ручная регулировка тоже возможна. Регулировочные винты могут быть скрыты под заглушками и размещены ближе к центральной оси фары.

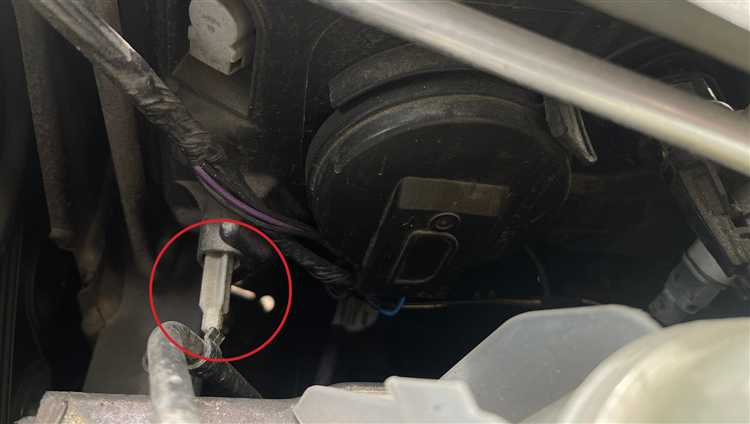

Для доступа к винтам используйте торцовый ключ или крестовую отвертку в зависимости от конструкции. Визуально винты выглядят как пластиковые или металлические элементы с зубцами или крестовой головкой. Некоторые модификации имеют метки с обозначениями «U/D» (вверх/вниз) и «L/R» (влево/вправо).
- Откройте капот и осмотрите заднюю часть корпуса фары.
- Найдите два винта регулировки: один для вертикального наклона, второй – для горизонтального смещения.
- Проверьте наличие ограничителей: в некоторых версиях механизмы имеют упоры, не позволяющие винтам вращаться за пределы допустимого хода.
Если фары были заменены на нештатные или с другим типом светового модуля, конструкция может отличаться. В этом случае для определения назначения винтов рекомендуется изучить маркировку корпуса или воспользоваться сервисной документацией по конкретной модели блока фары.
Настройка вертикального положения светового пучка
Для регулировки вертикального положения ближнего света на Hyundai Tucson 2006 необходимо использовать корректировочный винт, расположенный сверху корпуса фары. Он отвечает за изменение угла наклона светового пучка по вертикали.
Перед началом процедуры автомобиль должен стоять на ровной горизонтальной поверхности, с нормальным давлением в шинах и с загруженным багажником, имитирующим обычные условия эксплуатации (приблизительно 70–90 кг).
На расстоянии 5 метров от фары нанесите на вертикальную стену горизонтальную линию, совпадающую с уровнем центра фар. Центр определяется измерением от земли до середины линзы или отражателя. Допустимое отклонение светового пучка должно быть в пределах 5–7 см ниже этой линии.
Вращайте регулировочный винт по часовой стрелке для опускания пучка и против часовой – для его подъёма. Регулируйте каждую фару по отдельности. Убедитесь, что левая фара светит чуть ниже центра, а правая – не выше уровня, обеспечивая обзор правого обочинного сектора без ослепления встречного потока.
Не производите настройку при включённом дальнем свете – ориентация пучка для ближнего и дальнего света различается.
Регулировка горизонтального направления света
Для корректировки горизонтального направления фар на Hyundai Tucson 2006 необходимо определить положение соответствующего регулировочного винта. Он расположен с внешней стороны корпуса фары и отвечает за смещение светового пучка влево или вправо.
Перед началом регулировки автомобиль должен находиться на ровной поверхности, на расстоянии 5 метров от стены. Рулевое колесо выровнено, давление в шинах соответствует норме, бак заправлен как минимум наполовину, в салоне – только водитель.
На стене заранее наносятся вертикальные линии, соответствующие центрам фар, и центральная ось автомобиля. После включения ближнего света оценивается горизонтальное смещение светового пучка относительно этих меток.
При помощи крестовой отвертки или шестигранника вращайте горизонтальный винт на каждой фаре. Поворот по часовой стрелке смещает пучок вправо, против – влево. Регулируйте до тех пор, пока граница светотени каждой фары не будет совпадать с соответствующей вертикальной меткой на стене.
Важно избегать избыточного смещения: свет не должен уходить за пределы дорожной полосы встречного направления. После завершения регулировки необходимо проверить результат в ночных условиях на дороге без освещения, убедившись в равномерном и безопасном распределении света.
Проверка симметрии и уровня освещения после регулировки
После завершения регулировки фар Hyundai Tucson 2006 необходимо провести контроль точности положения световых пучков. Это важно для обеспечения равномерного освещения дороги и предотвращения ослепления встречных водителей.
- Подготовьте ровную площадку с вертикальной ровной стеной на расстоянии 5 метров от автомобиля.
- Установите автомобиль перпендикулярно стене, выключите все дополнительные источники света.
- Проверьте горизонтальное расположение световых пятен. Центры световых пучков должны располагаться на одном уровне и симметрично относительно центральной оси машины.
- Вертикальный уровень светового пятна не должен превышать высоту 1,2 метра (для фар ближнего света) при расстоянии 5 метров до стены.
- Оцените резкость и четкость границы светового пятна. Она должна быть выраженной без размытых переходов и пересветов выше допустимого уровня.
- Проверьте, чтобы световые пучки не пересекались и не смещались в сторону; отклонение более 2 см по горизонтали считается некорректным.
Если обнаружены несоответствия, повторите регулировку, ориентируясь на заводские метки на корпусе фар и корректировочные винты. После окончательной настройки рекомендуется проверить освещение в реальных условиях движения на темной дороге для подтверждения правильности регулировки.
Причины отклонений и диагностика неисправностей фар
Неравномерное освещение или мерцание могут указывать на неисправности ламп накаливания, ослабленные контакты в разъемах или повреждение проводки. Проверку следует начинать с визуального осмотра состояния ламп и контактов, а затем переходить к измерению напряжения на клеммах с помощью мультиметра.
Загрязнение или помутнение рассеивателя фары снижает качество светового потока и влияет на правильность направления. Для диагностики достаточно провести внешний осмотр и при необходимости выполнить очистку или полировку линз.
Для выявления дефектов в системе регулировки стоит проверить работу винтов и механизмов регулировки на предмет заеданий и люфтов. Наличие механических повреждений может потребовать замены отдельных элементов или всей фары.
Сбои в работе электронных систем адаптивного освещения (если установлены) диагностируются с помощью специализированного оборудования, которое считывает коды ошибок блока управления освещением.
Для точной диагностики уровня и направления светового пучка рекомендуется использовать специализированный стенд. Это позволит выявить отклонения по горизонтали и вертикали с точностью до градуса и оценить необходимость регулировки или ремонта.
Вопрос-ответ:
Как определить, что свет фар Hyundai Tucson 2006 требует регулировки?
Неравномерный или чрезмерно низкий световой пучок, ослепляющий встречных водителей или недостаточно освещающий дорогу, указывает на необходимость регулировки. Также стоит обратить внимание на заметное отклонение направления света в стороны или вверх/вниз, что может быть вызвано механическими ударами, заменой ламп или износом креплений фар.
Какие инструменты и условия нужны для правильной настройки света фар на Tucson 2006?
Для настройки требуется ровная поверхность, идеальнее всего — специально оборудованная площадка с вертикальной стеной на расстоянии около 5 метров от автомобиля. Понадобятся крестовая отвертка или шестигранный ключ для регулировочных винтов, рулетка для замера расстояния и маркер для нанесения меток на стену. Автомобиль должен быть загружен типично, с давлением в шинах согласно инструкции и при нормальном уровне топлива.
Можно ли самостоятельно отрегулировать свет фар, или лучше обратиться в сервис?
Регулировка фар Hyundai Tucson 2006 не требует сложного оборудования и доступна для самостоятельного выполнения при наличии инструкции и базового набора инструментов. Однако точность и правильность настройки зависят от внимательности и аккуратности. Если нет уверенности в навыках или отсутствует подходящее место, лучше доверить процесс профессионалам, чтобы избежать ошибок и обеспечить безопасность на дороге.
Как влияет неправильная регулировка фар на безопасность движения и других участников?
Свет фар, направленный слишком высоко, ослепляет встречных водителей, что повышает риск аварий. Если свет настроен слишком низко или смещён в сторону, водитель получает недостаточное освещение дороги, особенно на дальних дистанциях, что затрудняет обнаружение препятствий и пешеходов. Это увеличивает вероятность несчастных случаев, особенно в тёмное время суток или при плохих погодных условиях.
