На грузовиках Hyundai Porter первого поколения датчик температуры охлаждающей жидкости расположен в верхней части блока цилиндров, ближе к выпускному коллектору. В зависимости от модификации двигателя (G4KF, D4BF и др.), конструктивные особенности могут незначительно отличаться, однако основной принцип размещения сохраняется.
Наиболее часто датчик устанавливается рядом с термостатом, в области патрубка выхода охлаждающей жидкости из двигателя. Для доступа к нему потребуется снять воздушный фильтр и часть шлангов, перекрывающих зону установки. Сам элемент вкручен в корпус головки блока цилиндров и подключен к проводке системы контроля температуры. При осмотре обращайте внимание на герметичность и отсутствие следов охлаждающей жидкости – это основные признаки исправности посадочного места.
Датчик выполняет ключевую функцию в системе охлаждения: передаёт данные на комбинацию приборов и, при наличии ЭБУ, участвует в коррекции работы двигателя. При замене следует использовать оригинальные или полностью совместимые аналоги с температурным диапазоном от -40 до +125 °C, сопротивлением 2–3 кОм при 20 °C. Установка несовместимого элемента может привести к ошибочным показаниям и перегреву.
Для проведения диагностики без демонтажа достаточно включить зажигание и измерить сопротивление на контактах датчика с помощью мультиметра. Если значения не соответствуют техническим параметрам, рекомендуется произвести замену. Доступ к элементу ограничен, поэтому работы лучше проводить на остывшем двигателе и при снятом аккумуляторе во избежание короткого замыкания.
Где установлен датчик температуры охлаждающей жидкости на Портер 1
Датчик температуры охлаждающей жидкости на Hyundai Porter 1 установлен в головке блока цилиндров, рядом с термостатом. Точное положение – в верхней части двигателя, ближе к передней части моторного отсека. Для доступа потребуется снять воздушный фильтр и, при необходимости, отвести в сторону шланг системы охлаждения.
Этот датчик имеет резьбовое соединение и подключается к электрическому разъему с двумя контактами. Его корпус выполнен из металла, а разъём – пластиковый, с характерной защёлкой. При проверке визуально можно определить наличие следов подтёков антифриза или повреждений изоляции проводов, что часто указывает на необходимость замены или ремонта.
Рекомендация: при замене датчика убедитесь, что двигатель остыл, и сбросьте давление в системе охлаждения через крышку расширительного бачка. При установке нового датчика используйте термостойкий герметик или медную шайбу, если это предусмотрено конструкцией.
Обратите внимание: перепутать датчик температуры с датчиком вентилятора или датчиком ЭБУ сложно, так как их расположение и тип разъёмов различны. Тем не менее, для точной идентификации лучше сверяться с оригинальным номером детали и схемой подключения конкретной модификации двигателя D4BX или аналогичного, установленного на Porter 1.

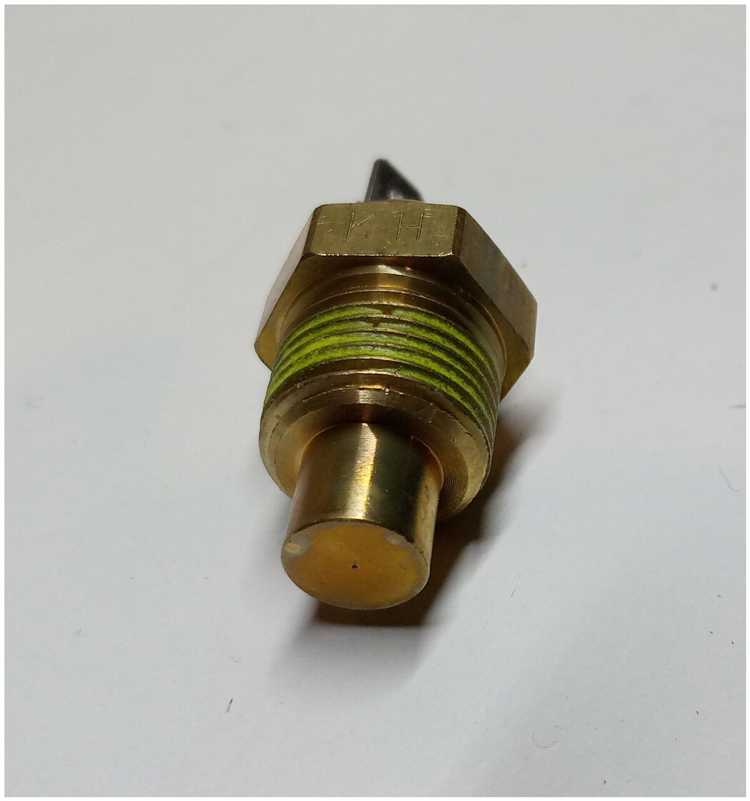

Как найти датчик температуры на двигателе D4BH
Двигатель D4BH устанавливается на Hyundai Porter 1 и представляет собой дизельный мотор с верхним расположением распредвала. Датчик температуры охлаждающей жидкости на этом двигателе находится в задней части головки блока цилиндров, ближе к правой стороне (по ходу движения автомобиля).
Для доступа к датчику необходимо открыть капот и найти патрубок выхода охлаждающей жидкости, идущий к радиатору. Рядом с фланцем термостата, ближе к блоку, установлен датчик температуры. Он ввинчен в алюминиевый корпус ГБЦ и имеет пластиковый корпус с разъёмом на два контакта. Визуально он выделяется небольшими размерами и, как правило, синей или чёрной головкой.
Процедура поиска облегчается, если отсоединить верхний патрубок радиатора – это освободит пространство для осмотра. Перед выполнением любых действий необходимо дождаться полного охлаждения двигателя, чтобы исключить риск ожога при контакте с горячими элементами системы охлаждения.
В случае загрязнений или масляных отложений вокруг головки блока цилиндров датчик может быть плохо виден. Рекомендуется предварительно очистить поверхность от пыли и масла, чтобы не перепутать температурный датчик с соседними элементами, такими как датчик давления масла или свечи накаливания.
После обнаружения убедитесь в целостности разъёма и проводки. Окисления или повреждения контактов могут искажать показания температуры, что приводит к неправильной работе вентилятора и повышенному расходу топлива.
Различия в расположении датчика температуры в зависимости от года выпуска
На Hyundai Porter 1 с двигателем D4BH расположение датчика температуры охлаждающей жидкости варьируется в зависимости от года выпуска и типа модификации. Изменения касаются как схемы подключения, так и физического размещения на головке блока цилиндров.
- 1996–2000 годы: датчик температуры установлен на задней части головки блока цилиндров, ближе к перегородке моторного отсека. Подключение осуществляется к одному проводу, ведущему к панели приборов. Доступ к датчику ограничен, для замены часто требуется частичный демонтаж впускного коллектора.
- 2001–2003 годы: конструкция двигателя была обновлена, и датчик перенесли ближе к термостату. Он стал двухконтактным: один канал – для панели приборов, второй – для блока управления двигателем (ECU). Обслуживание упростилось благодаря более открытому доступу сверху.
- После 2003 года (конец выпуска модели): на некоторых версиях устанавливались сразу два температурных датчика. Один размещался в корпусе термостата (сигнал для ЭБУ), второй – в задней части ГБЦ (сигнал для указателя температуры). Такая компоновка требовала точной диагностики при неисправности, чтобы не перепутать цепи подключения.
При замене или проверке важно сверяться с VIN-кодом и каталогом запчастей, поскольку датчики различаются не только по расположению, но и по резьбе, длине и типу разъема. Установка неподходящего датчика может привести к искажённым показаниям и нестабильной работе системы охлаждения.
Как получить доступ к датчику температуры без демонтажа двигателя
На Hyundai Porter 1 с двигателем D4BH датчик температуры охлаждающей жидкости установлен в задней части головки блока цилиндров, ближе к салону. Для доступа к нему не требуется снимать двигатель, но потребуется демонтировать некоторые элементы, ограничивающие доступ.
Сначала отключите минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания. Затем снимите воздушный фильтр вместе с корпусом – это освободит пространство между мотором и перегородкой моторного отсека. Если установлен интеркулер, его также необходимо аккуратно снять, чтобы не повредить патрубки и крепления.
Далее отсоедините разъём с датчика. Он фиксируется защёлкой, которую следует отжать тонкой отвёрткой. Доступ к самому датчику возможен через верх, при этом удобно использовать удлинитель с карданом на трещотке. Резьба стандартная, выкручивается против часовой стрелки. Чтобы не повредить резьбовую часть головки блока, не применяйте чрезмерную силу.
В процессе демонтажа может вытекать охлаждающая жидкость. Заранее подготовьте ёмкость и при необходимости слейте часть антифриза через сливной болт на радиаторе. После замены датчика важно установить уплотнительное кольцо или нанести герметик, если это предусмотрено конструкцией.
Установка проводится в обратной последовательности. После сборки долейте охлаждающую жидкость до уровня и удалите возможные воздушные пробки, запустив двигатель с открытой крышкой радиатора до момента включения вентилятора.
Признаки неисправности, связанные с неправильным положением датчика
Если датчик температуры установлен с отклонением от штатного положения, ЭБУ получает некорректные данные, что приводит к сбоям в работе систем управления. Один из характерных признаков – перегрев двигателя при визуально нормальном уровне охлаждающей жидкости и исправном термостате. Это связано с тем, что датчик может не контактировать с потоком охлаждающей жидкости, из-за чего показывает заниженные значения температуры.
При неправильном положении также возможны трудности с холодным запуском. Блок управления двигателем, ориентируясь на ошибочные температурные данные, подаёт недостаточное количество топлива, что затрудняет пуск на холодную. В таких случаях мотор запускается после нескольких попыток или сразу глохнет.
Двигатель может работать нестабильно на холостом ходу. Неверные температурные данные влияют на регулировку состава топливно-воздушной смеси. Особенно это заметно при прогреве: обороты колеблются, возможны кратковременные провалы в тяге.
Если датчик установлен слишком близко к металлической части блока или вне зоны циркуляции жидкости, наблюдаются скачки температуры на приборной панели. В некоторых случаях стрелка резко поднимается, затем так же быстро опускается, хотя фактическая температура остаётся стабильной. Это может указывать на локальный перегрев вокруг датчика из-за плохого контакта с охлаждающей средой.
Для исключения подобных симптомов необходимо убедиться, что датчик установлен строго в штатное посадочное место, с обеспечением надёжного контакта с потоком охлаждающей жидкости. После корректной установки рекомендуется провести диагностику с помощью OBD-сканера для контроля показаний температуры в режиме реального времени.
Какие инструменты нужны для снятия датчика температуры на Портер 1
Для демонтажа датчика температуры на Портер 1 требуется набор специализированных инструментов, обеспечивающих надежный захват и предотвращающих повреждение детали.
Головка на 22 мм или накидной ключ соответствующего размера необходимы для откручивания корпуса датчика, поскольку резьба и корпус обычно крупнее стандартных. Рекомендуется использовать качественный инструмент с точной посадкой для предотвращения среза граней.
Удлинитель для трещотки длиной 100–150 мм поможет добраться до датчика в труднодоступных местах моторного отсека, особенно если он установлен в глубине блока.
Трещотка с приводом 1/2 дюйма обеспечит необходимый момент усилия при откручивании датчика, что важно при плотной посадке и при работе с металлическими деталями.
Тонкий монтажный инструмент или пластиковая лопатка
Удлиненный гибкий карданчик
Рекомендуется предварительно очистить область вокруг датчика от грязи и масла, чтобы избежать попадания загрязнений внутрь системы при демонтаже.
Вопрос-ответ:
Где именно находится датчик температуры охлаждающей жидкости на Портер 1?
Датчик температуры установлен на головке блока цилиндров, с правой стороны двигателя. Он вкручен в резьбовое отверстие, через которое поступает охлаждающая жидкость, что позволяет ему точно измерять температуру двигателя во время работы.
Какие признаки указывают на неисправность датчика температуры на Портер 1?
Если датчик неисправен, приборная панель может показывать неправильные значения температуры или вовсе не реагировать. Часто возникают проблемы с работой вентилятора радиатора, двигатель может перегреваться или наоборот — долго прогреваться. Также возможны перебои в работе системы управления двигателем, что сказывается на расходе топлива и динамике.
Можно ли самостоятельно проверить и снять датчик температуры на Портер 1 без специальных инструментов?
Доступ к датчику требует использования ключа определенного размера — обычно на 19 или 22 мм. Для проверки потребуется мультиметр, чтобы измерить сопротивление датчика при разных температурах. Снятие без инструментов затруднено из-за плотного крепления и ограниченного пространства, поэтому лучше заранее подготовить соответствующий ключ и средство для очистки резьбы.
Есть ли отличия в расположении датчика температуры на Портер 1 в зависимости от года выпуска автомобиля?
В ранних моделях Портер 1 датчик температуры чаще расположен ближе к верхней части головки блока, а в более поздних версиях его можно найти немного ниже или с другой стороны двигателя. Эти изменения связаны с обновлениями в системе охлаждения и конструктивными доработками, поэтому при поиске стоит учитывать модельный год и модификацию двигателя.
Как правильно заменить датчик температуры на Портер 1, чтобы избежать повреждений?
Перед заменой двигателя необходимо полностью остудить, чтобы не обжечься и не повредить резьбу. Затем следует аккуратно отсоединить электропроводку датчика и использовать ключ подходящего размера для выкручивания. При установке нового датчика нужно смазать резьбу герметиком или уплотнительной пастой, чтобы предотвратить протечки, и не перетягивать крепеж, чтобы не сорвать резьбу.
Где находится датчик температуры охлаждающей жидкости на автомобиле Портер 1?
Датчик температуры охлаждающей жидкости на Портер 1 обычно расположен в районе головки блока цилиндров, ближе к выходу термостата. Чаще всего его можно найти с левой стороны двигателя (если смотреть с передней части машины), где он вкручен в специальное отверстие корпуса двигателя или патрубок системы охлаждения. Такое расположение позволяет датчику точно фиксировать температуру охлаждающей жидкости, что необходимо для управления работой двигателя и системы охлаждения.
Какие признаки могут свидетельствовать о неправильном расположении или неисправности датчика температуры на Портер 1?
Если датчик установлен неправильно или повреждён, приборная панель может показывать некорректные данные температуры — например, слишком высокие или слишком низкие значения. Это может привести к неправильной работе двигателя: затруднённый запуск, повышенный расход топлива, перегрев мотора или, наоборот, неэффективное охлаждение. Кроме того, двигатель может переходить в аварийный режим, а вентиляторы охлаждения запускаться с задержкой или вовсе не включаться. Внешние признаки включают нестабильную работу на холостом ходу и появление ошибок в системе диагностики.
