Салонный фильтр в Volkswagen Jetta шестого поколения (2010–2018 годы выпуска) установлен под перчаточным ящиком, со стороны пассажира. Для доступа к нему не требуется снимать дополнительные элементы обшивки салона – достаточно освободить нишу под бардачком и открутить крышку фильтрационного отсека.
Конкретное расположение фильтра: вертикально за пластиковой крышкой, которая удерживается фиксатором. Крышка расположена ближе к центральной консоли, чуть выше уровня пола. Важно отключить питание вентилятора (зажигание – в положении OFF) перед началом любых манипуляций, чтобы исключить повреждение электрических компонентов.
В зависимости от комплектации и года выпуска Jetta 6, может использоваться угольный или стандартный пылевой фильтр. При замене важно ориентироваться на маркировку старого элемента и размеры посадочного места: стандартный размер составляет 255×234×30 мм. Оригинальный каталожный номер – 1K1 819 653 B, для угольного варианта – 1K1 819 653 C.
Перед установкой нового фильтра важно сориентировать его по направлению воздушного потока – стрелка на корпусе должна быть направлена вниз. Нарушение ориентации снижает эффективность очистки и может повлиять на работу вентиляции. После замены рекомендуется включить обдув на максимальную мощность и проверить наличие посторонних шумов, чтобы убедиться в корректной установке.

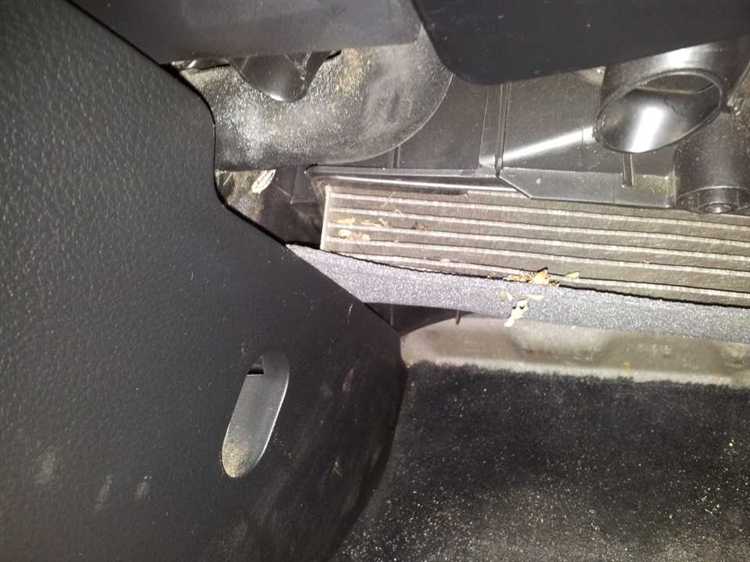

Точное расположение салонного фильтра в Джетте 6
Салонный фильтр в Volkswagen Jetta VI (2005–2011 гг. выпуска) установлен в нише под бардачком, на стороне переднего пассажира. Конкретное расположение зависит от рынка: для большинства европейских и российских моделей фильтр размещён за декоративной накладкой в нижней части панели под ногами.
Для доступа к фильтру необходимо:
- Сдвинуть переднее пассажирское сиденье максимально назад.
- Снять нижнюю шумозащитную панель под бардачком (крепится на пластиковых клипсах и/или винтах Torx T20).
- Найти прямоугольную пластиковую крышку с защёлками – она закрывает отсек фильтра. Крышка расположена горизонтально, ближе к центральному тоннелю.
После снятия крышки фильтр можно аккуратно извлечь. Следует запомнить ориентацию старого элемента: на корпусе фильтра и крышке обычно указано направление воздушного потока.
Важно учитывать, что фильтр в Jetta 6 расположен горизонтально, и при установке нового элемента его нужно сначала немного согнуть, чтобы завести в паз. Давить или сжимать фильтрующий элемент запрещено – возможна деформация и нарушение фильтрации.
Если автомобиль оснащён климат-контролем, фильтр может быть угольным – он немного толще стандартного. В таком случае будьте внимательны при выборе нового элемента: он должен точно соответствовать заводским размерам.
Как получить доступ к салонному фильтру через бардачок
Для доступа к салонному фильтру в Volkswagen Jetta 6 необходимо снять перчаточный ящик (бардачок), так как фильтр расположен за ним, со стороны переднего пассажира. Работа не требует специального инструмента, но требует аккуратности при демонтаже пластиковых элементов.
Сначала откройте бардачок полностью и освободите его от содержимого. Затем аккуратно нажмите на боковые стенки бардачка внутрь, чтобы освободить ограничители хода. После этого ящик можно опустить ниже, чтобы получить доступ к его внутренней части.
Следующий шаг – отсоединить амортизатор, который находится с правой стороны бардачка. Потяните его в сторону и снимите со шпильки. После этого нужно открутить винты крепления бардачка – как правило, это 5-7 саморезов: два в нижней части, три сверху и один-два по бокам. Используйте крестовую отвертку.
После снятия крепежа аккуратно потяните бардачок на себя. Он должен выйти из посадочного места без усилий. За ним сразу будет видна крышка салонного фильтра – прямоугольная пластиковая панель с защелками. Отожмите фиксаторы крышки и снимите её.
Теперь фильтр доступен для замены. При установке нового фильтра ориентируйтесь по направлению воздушного потока, указанному стрелкой на корпусе. После замены фильтра установите крышку обратно, затем закрепите бардачок в обратной последовательности.
Нужно ли снимать элементы обшивки для замены фильтра
В шестом поколении Volkswagen Jetta салонный фильтр расположен за бардачком, что делает его замену относительно простой процедурой. Однако частичный демонтаж элементов внутренней обшивки всё же требуется.
Для доступа к фильтру необходимо выполнить следующие действия:
- Открыть бардачок и освободить его боковые ограничители, чтобы опустить его вниз и обеспечить свободный доступ к задней стенке.
- Снять нижнюю пластиковую накладку под бардачком, которая удерживается на клипсах или саморезах (в зависимости от комплектации).
- Открутить крышку корпуса салонного фильтра, расположенную вертикально за бардачком, ближе к центральной консоли.
Полная разборка панели приборов или демонтаж бардачка не требуется. Все манипуляции выполняются через штатное технологическое окно, предусмотренное производителем. При аккуратной работе с креплениями риск повреждения обшивки минимален.
Для автомобилей с правым рулем порядок доступа может отличаться, но в леворульных версиях разбор ограничивается лишь элементами нижней части панели со стороны пассажира.
Разновидности креплений фильтра в разных комплектациях
В зависимости от комплектации Volkswagen Jetta 6, салонный фильтр может крепиться различными способами. Наиболее распространённый вариант – пластиковая крышка с фиксатором, расположенная под бардачком. Она удерживается на защёлках, которые можно освободить вручную, без использования инструмента.
В некоторых версиях, особенно с системой климат-контроля Climatronic, применяется винтовое крепление – крышка удерживается несколькими саморезами под Torx. В этом случае потребуется соответствующая отвёртка, а сам процесс замены занимает немного больше времени.
Также встречаются исполнения, где фильтр зафиксирован плотно вставленной направляющей рамкой. Она не имеет отдельных элементов крепления, но требует аккуратности при извлечении, чтобы не повредить пластиковые направляющие.
Важно учитывать, что при установке нового фильтра необходимо правильно совместить пазы или направляющие, иначе крышка может не защёлкнуться или возникнет перекос, приводящий к подсосу воздуха мимо фильтрующего элемента.
Перед заменой рекомендуется визуально оценить тип крепления, заглянув под бардачок или сняв его полностью – это поможет выбрать подходящий инструмент и избежать повреждений пластиковых элементов.
Отличия расположения фильтра в леворульных и праворульных версиях
В праворульных версиях конструктивное расположение фильтра смещено в зеркальном порядке – он находится слева от центральной консоли, за панелью, смежной с водителем. Это усложняет процесс замены, поскольку может потребоваться снятие части нижней декоративной обшивки, а в некоторых модификациях – и педального узла, особенно в моделях с расширенным блоком комфорта.
Дополнительно стоит учитывать различия в расположении электрических разъёмов и воздуховодов. В праворульной конфигурации они проходят ближе к корпусу фильтра, что требует повышенного внимания при извлечении старого элемента и установке нового.
При заказе фильтра необходимо сверяться с VIN-номером автомобиля, так как некоторые версии праворульных моделей используют фильтры с другим посадочным профилем и уплотнителем по периметру.
Какие инструменты потребуются для извлечения фильтра
Для замены салонного фильтра в Джетте 6 необходимы крестовая отвертка Phillips PH2 и плоская отвертка средней ширины. Отвертки нужны для снятия крепежных винтов и фиксаторов, удерживающих защитную крышку фильтра.
Рекомендуется иметь набор торцевых головок с размером 7 мм, так как в некоторых модификациях могут применяться болты именно такого размера. Для удобства работы полезен удлинитель для трещотки, позволяющий добраться до труднодоступных крепежей под панелью.
Дополнительно пригодятся пластиковые монтажные лопатки – они помогают аккуратно отжать защелки обшивки, не повредив пластик. В некоторых случаях без них извлечь бардачок или элементы обшивки невозможно.
Для очистки посадочного места фильтра полезна ветошь и сжатый воздух – они удалят пыль и мусор перед установкой нового фильтра.
Резиновые перчатки защитят руки от грязи и пыли, особенно если салонный фильтр давно не менялся и сильно загрязнен.
Типичные ошибки при поиске и снятии фильтра
Многие пытаются извлечь фильтр сразу после снятия крышки фильтродержателя, не проверив положение фиксаторов. В некоторых комплектациях крепления бывают пластиковыми защёлками, которые легко ломаются при неправильном усилии.
Ошибка – игнорирование направления установки фильтра. Важно обращать внимание на стрелки потока воздуха, указанные на корпусе фильтра. Неправильная ориентация снижает эффективность очистки и может привести к неправильной работе системы вентиляции.
Часто забывают осмотреть фильтр на предмет загрязнений перед снятием, что приводит к попаданию пыли и грязи в салон при извлечении. Рекомендуется аккуратно закрыть салонные отверстия или использовать влажную тряпку, чтобы минимизировать распространение загрязнений.
Неправильная диагностика фильтра, когда его состояние оценивают визуально через маленькое отверстие или при слабом освещении, часто приводит к преждевременной замене или, наоборот, пропуску необходимости замены.
Еще одна ошибка – использование неподходящих инструментов для снятия элементов бардачка и крышки фильтра. Это приводит к повреждению пластиковых деталей и необходимости последующего ремонта или замены.
Игнорирование инструкции по очередности действий, например, попытка сразу вытащить фильтр без последовательного освобождения креплений, вызывает поломку элементов и усложняет замену.
Как убедиться, что фильтр установлен правильно после замены
После замены салонного фильтра в Джетте 6 важно проверить правильность его установки для обеспечения эффективной работы системы вентиляции и защиты салона от пыли и аллергенов.
Первый шаг – визуальная проверка положения фильтра. Убедитесь, что фильтр вставлен в корпус строго по направлению воздушного потока, которое указано стрелками на рамке фильтра. Неправильная ориентация снижает фильтрацию и может повредить механизм вентиляции.
Проверьте, что уплотнительная резинка фильтра плотно прилегает к посадочному месту без зазоров. Это исключает попадание воздуха мимо фильтрующего элемента. При отсутствии плотного прилегания следует слегка поправить фильтр или заменить уплотнитель при износе.
Застопорите фиксирующие защёлки или элементы крепления, чтобы фильтр не смещался во время работы автомобиля. Отсутствие фиксации может привести к вибрациям и нарушению герметичности.
После установки включите систему вентиляции на максимальную скорость и проверьте отсутствие посторонних шумов и вибраций в районе фильтра. Их наличие указывает на неправильную посадку или повреждения.
Обратите внимание на легкость установки крышки корпуса фильтра – она должна закрываться без усилий и щелей. Если крышка не защёлкивается, вероятно, фильтр или элементы крепления размещены неправильно.
Рекомендуется после замены фильтра провести диагностику работы вентиляции, убедиться в нормальном напоре воздуха в салоне и отсутствии неприятных запахов, что подтверждает корректность монтажа.
Вопрос-ответ:
Где конкретно расположен салонный фильтр в Volkswagen Jetta 6?
Салонный фильтр в Джетте 6 находится за бардачком на пассажирской стороне. Чтобы добраться до него, нужно открыть бардачок, освободить его от ограничителей, которые мешают открытию полностью, и затем снять пластиковую крышку, закрывающую отсек фильтра. Фильтр установлен в специальном корпусе, который легко извлечь для замены или очистки.
Какие признаки указывают на необходимость замены салонного фильтра в Джетте 6?
Пониженный поток воздуха из вентиляции, неприятный запах в салоне, запотевшие стекла или ухудшение работы кондиционера могут быть сигналами, что фильтр засорён и требует замены. Также рекомендуется менять фильтр примерно каждые 15-20 тысяч километров, поскольку со временем он накапливает пыль, пыльцу и загрязнения, что снижает качество воздуха внутри автомобиля.
Нужно ли снимать элементы обшивки салона для доступа к фильтру на Джетте 6?
Для замены салонного фильтра в Джетте 6 достаточно снять бардачок или опустить его до упора, чтобы освободить доступ к фильтру. Снимать элементы обшивки или панели в большинстве случаев не требуется. Иногда нужно освободить крепления бардачка, чтобы его можно было полностью убрать или раздвинуть. Этот процесс прост и не требует специальных инструментов.
Как правильно установить салонный фильтр после замены, чтобы избежать проблем с вентиляцией?
При установке нового фильтра важно соблюсти направление воздушного потока, которое указано стрелками на корпусе фильтра. Он должен плотно входить в отсек без перекосов и зазоров. После установки следует убедиться, что крышка корпуса фильтра надежно зафиксирована, а бардачок возвращен на место без заеданий. Неправильная установка может привести к шуму или снижению эффективности фильтрации воздуха.
