Стартер на Peugeot 206 установлен с правой стороны двигателя, рядом с коробкой передач. Он закреплён на блоке двигателя в районе стыка с КПП, что обеспечивает непосредственный контакт с маховиком для запуска мотора.
Для доступа к стартеру необходимо поднять переднюю часть автомобиля и снять защиту картера. В большинстве случаев стартер расположен в нижней части моторного отсека, что требует использования подъёмника или ямы для удобной работы.
При диагностике или замене стартера важно учитывать крепления и электроподключения: основная клемма питания и управляющий провод от замка зажигания должны быть надёжно закреплены и очищены от окислов.
Размещение стартера на Peugeot 206 зависит от типа двигателя (бензиновый или дизельный), но в подавляющем числе комплектаций он находится в указанной зоне, что упрощает поиск и обслуживание.
Расположение стартера в моторном отсеке пежо 206
Стартер расположен на правой стороне двигателя под впускным коллектором, непосредственно у стыка двигателя с коробкой передач. Крепится к блоку цилиндров двумя болтами, обеспечивая плотное прилегание к маховику.
Для доступа к стартеру необходимо снять защиту двигателя и в ряде случаев аккумулятор с его креплением, так как стартер частично закрыт моторным щитом и электропроводкой. Место установки достаточно компактное, что требует аккуратности при обслуживании.
К стартеру подходит толстый силовой кабель от аккумулятора, а также управляющий провод от замка зажигания, что важно учитывать при диагностике и замене. Внимание следует уделять состоянию крепежных болтов и контактов, чтобы избежать неполадок запуска.

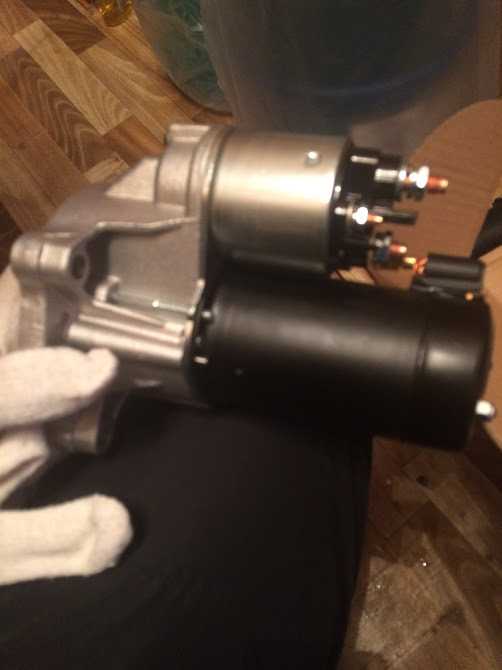

Как определить стартер по внешним признакам на пежо 206
Стартер на пежо 206 представляет собой цилиндрический корпус с выступающим малым зубчатым венцом, который входит в зацепление с маховиком двигателя. Его размер примерно 15-20 см в длину и 7-9 см в диаметре.
Корпус стартера обычно металлический, покрытый темным или серым оттенком, с видимыми крепежными болтами и электрическими контактами. К одному концу корпуса подсоединен соленоид – небольшая цилиндрическая деталь с двумя толстым клеммами для подключения проводов.
Стартер размещен в нижней части моторного отсека, слева по ходу автомобиля, под блоком двигателя. Для визуального определения стоит снять защиту двигателя или осмотреть снизу через технологические проемы.
При подозрении на неисправность обращайте внимание на наличие следов масла, загрязнений и коррозии вокруг корпуса, а также на состояние электрических клемм: окисление и слабый контакт снижают работоспособность.
Проверка внешних признаков включает осмотр болтов крепления стартера – их должно быть два или три, фиксирующих устройство к блоку цилиндров. Наличие люфта или трещин на корпусе указывает на механические повреждения.
Инструменты и условия для доступа к стартеру пежо 206
Для снятия или проверки стартера на Peugeot 206 потребуется минимальный набор инструментов и подходящие условия работы.
- Домкрат и подставки для надежного подъема автомобиля и обеспечения доступа к моторному отсеку снизу.
- Набор ключей и головок с трещоткой, преимущественно на 10 и 13 мм, для откручивания креплений стартера и аккумуляторных клемм.
- Отвертки с крестообразным и плоским лезвием для снятия защитных элементов и возможных колодок проводки.
- Изолента или специальные зажимы для временной фиксации проводов при демонтаже.
- Фонарик или переносной источник света для освещения труднодоступных зон под капотом и снизу автомобиля.
Условия для работы включают:
- Ровная и твердая поверхность для безопасного подъема и установки подставок.
- Отключение аккумулятора перед началом работы для предотвращения коротких замыканий.
- Доступ к моторному отсеку как сверху, так и снизу – стартер расположен у задней части двигателя, ближе к коробке передач.
- Удаление защитного кожуха двигателя и/или теплоизоляционных экранов при необходимости для улучшения доступа к креплениям стартера.
Обеспечение этих инструментов и условий позволяет провести диагностику или замену стартера без повреждений и с минимальными трудозатратами.
Основные крепления и способы фиксации стартера
Стартер на Peugeot 206 крепится к коробке передач с помощью двух или трёх болтов с резьбой М8 или М10, в зависимости от модификации двигателя. Основное крепление находится в зоне фланца, прилегающего к корпусу сцепления.
Для фиксации используют высокопрочные стальные болты с шагом резьбы от 1,25 до 1,5 мм. Рекомендуется применять фиксирующую пасту или резьбовой фиксатор средней прочности (например, Loctite 243) для предотвращения самопроизвольного раскручивания крепежа под вибрациями.
Кроме болтов, стартер фиксируется прижимной пластиной или кронштейном, который обеспечивает стабильное прилегание и снижает риск смещения при запуске двигателя. Пластина часто изготавливается из штампованной стали толщиной 2-3 мм.
Перед установкой стартера необходимо проверить состояние резьбы и посадочных мест, при необходимости заменить повреждённые элементы. Затяжку болтов выполняют с усилием от 25 до 35 Н·м, чтобы обеспечить надежную фиксацию без деформации корпуса.
При демонтаже стартер удерживается специальным ключом или фиксатором, чтобы избежать проворачивания. Рекомендуется соблюдать последовательность затяжки болтов, начиная с центрального крепления и заканчивая боковыми, если они присутствуют.
Типичные проблемы с доступом к стартеру и способы их обхода
Стартер на Peugeot 206 расположен в труднодоступной зоне у двигателя, что вызывает сложности при ремонте. Основные проблемы связаны с ограниченным пространством между моторным блоком и кузовом, а также с расположением различных агрегатов и трубопроводов.
Часто затрудняет доступ защита картера двигателя. Для удобства снятия рекомендуется предварительно демонтировать защиту, используя ключи на 10 и 13 мм. Это позволит увеличить пространство и снизить риск повреждения элементов.
Другой частой преградой становятся патрубки системы охлаждения и впускной коллектор. В некоторых случаях необходимо частично отсоединить или сдвинуть их, чтобы обеспечить свободный доступ к крепежным болтам стартера.
Использование специальных удлиненных головок и трещоток с гибким шарниром значительно облегчает выкручивание крепежа. Классический гаечный ключ часто не помещается в ограниченном пространстве.
При работе снизу автомобиля лучше применять надежные подъемники или смотровую яму. Работа в подвешенном состоянии на домкратах повышает риск и усложняет манипуляции с инструментом.
Рекомендуется отсоединить клеммы аккумулятора перед началом работы, чтобы исключить случайное короткое замыкание при снятии или установке стартера.
В некоторых случаях для облегчения доступа специалисты советуют частично снять воздушный фильтр и корпус вентилятора, что освобождает дополнительное пространство.
Влияние типа двигателя на расположение стартера
В Пежо 206 стартер устанавливается в зависимости от модификации двигателя. Для бензиновых моторов объёмом 1.1, 1.4 и 1.6 литра стартер располагается с правой стороны двигателя при взгляде спереди автомобиля, непосредственно у места соединения двигателя с коробкой передач.
Дизельные двигатели HDi 1.4 и 1.6 имеют стартер, размещённый с левой стороны блока цилиндров. Это связано с конструктивными особенностями системы впуска и турбонаддува, а также с необходимостью оптимизации компоновки моторного отсека.
В двигателях 1.6 16V стартер может крепиться несколько ниже и ближе к центру автомобиля, что усложняет доступ при ремонте. Для доступа часто требуется частичный демонтаж защитных элементов и некоторых навесных узлов.
При выборе стартера важно учитывать именно тип двигателя, так как формы крепления и электрические разъёмы могут отличаться, что влияет на совместимость и монтаж.
Проверка и диагностика стартера на месте установки
Для оценки состояния стартера на Пежо 206 сначала необходимо проверить подачу питания. Используйте мультиметр для измерения напряжения на клеммах стартера при попытке запуска двигателя. Напряжение должно быть не ниже 11 В.
Если питание в норме, проверьте работу втягивающего реле. При включении стартера реле должно щелкать, обеспечивая подачу тока на обмотку якоря. Отсутствие щелчка указывает на неисправность реле или плохой контакт проводки.
Для оценки механической части выполните проверку вращения ротора. Снимите стартер и вручную проверните вал. Он должен свободно вращаться без заеданий и шума. Наличие люфтов или заклиниваний свидетельствует о проблемах с подшипниками или щетками.
Проверка щеток и коллектора выполняется визуально при снятом корпусе. Изношенные щетки замените. Коллектор должен быть чистым, без следов ожогов и сильных царапин.
Для комплексной диагностики рекомендуется использовать тестер стартера, подключаемый напрямую к устройству. Он позволяет проверить ток потребления, эффективность втягивающего реле и вращение ротора под нагрузкой.
| Проверка | Метод | Норма | Признак неисправности |
|---|---|---|---|
| Напряжение питания | Мультиметр на клеммах стартера при запуске | ≥ 11 В | Низкое напряжение, отсутствие питания |
| Втягивающее реле | Слышать щелчок при включении | Явный щелчок | Отсутствие щелчка, плохой контакт |
| Свободное вращение ротора | Ручное проворачивание вала | Свободное вращение без заеданий | Заклинивание, люфты |
| Состояние щеток и коллектора | Визуальный осмотр | Щетки ≥ 5 мм, чистый коллектор | Изношенные щетки, ожоги, повреждения |
Вопрос-ответ:
Где конкретно находится стартер на Пежо 206?
Стартер расположен в моторном отсеке автомобиля, у соединения двигателя и коробки передач, ближе к правой стороне автомобиля при взгляде спереди. Он крепится к блоку двигателя и обычно частично скрыт под впускным коллектором и другими элементами, что усложняет доступ.
Как понять, что проблема именно в стартере, а не в аккумуляторе или проводке?
Если при попытке завести машину слышен щелчок или совсем нет реакции, но при этом фары и приборы работают нормально, то это может указывать на неисправность стартера. Аккумулятор обычно влияет на общую электропитание: если он слабый, фары будут тусклыми. Проверка с помощью тестера напряжения и попытка напрямую подать питание на стартер поможет уточнить источник проблемы.
Какие трудности могут возникнуть при попытке добраться до стартера на Пежо 206?
Доступ ограничен из-за расположения стартера между двигателем и коробкой передач, а также рядом с другими компонентами двигателя. Иногда приходится снимать дополнительные детали, например защиту картера или впускной коллектор, чтобы получить свободный доступ для проверки или замены стартера. Это требует определённых навыков и инструментов.
Какие инструменты понадобятся для снятия стартера на Пежо 206?
Основные инструменты — набор ключей и головок (обычно 10, 13 и 17 мм), а также удлинители и трещотка для удобства работы в тесном пространстве. Иногда пригодится плоская и крестовая отвертка, а также пассатижи для работы с клеммами. Если есть доступ снизу, может понадобиться подъёмник или яма.
Можно ли проверить стартер на месте, не снимая его с автомобиля?
Да, проверку стартера можно провести на месте с помощью простых приёмов. Например, с помощью стартового провода подать питание непосредственно на вывод стартера и оценить его реакцию — вращается ли он. Также можно прослушать работу стартера при включении зажигания: посторонние шумы, щелчки или отсутствие звука укажут на неисправность.
