Карданный вал ВАЗ 2107 передаёт крутящий момент от коробки передач к заднему мосту. Конструкция двухсекционная, с промежуточной опорой. Такое решение снижает вибрации и обеспечивает устойчивую передачу момента при работе подвески.
Передняя часть кардана соединяется с фланцем выходного вала КПП через шлицевое соединение с компенсацией осевых перемещений. В задней части расположен аналогичный шарнир, соединяющий вал с редуктором моста. Между секциями – крестовина и промежуточная опора с подшипником, закреплённая на кузове через резиновую втулку.
Все крестовины разборные, допускают замену без демонтажа всего кардана. Смазка подаётся через пресс-маслёнки. Рекомендуется осматривать крестовины при каждом ТО: наличие люфта, постороннего шума или течи смазки – повод к замене.
Повреждённая или разбалансированная труба вызывает вибрации на скорости свыше 60 км/ч. Балансировка осуществляется только в сборе, с учётом положения всех элементов. При установке важно сохранить метки взаимного положения секций и фланцев.
Промежуточная опора изнашивается чаще остальных элементов. Шум или стук при старте с места могут указывать на повреждение подшипника или износ резиновой подвески. Менять опору желательно в сборе с кронштейном крепления.

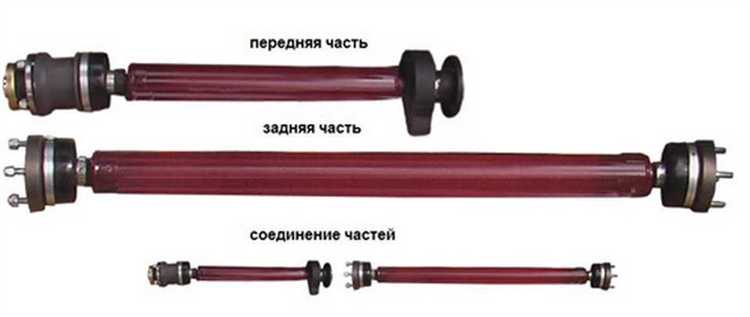

Из чего состоит карданный вал ВАЗ 2107
Карданный вал ВАЗ 2107 представляет собой двухсекционную конструкцию, соединённую промежуточной опорой. Он передаёт крутящий момент от коробки передач к заднему мосту и компенсирует продольные и угловые перемещения агрегатов при движении.
Передняя часть кардана оснащена крестовиной, соединяющейся с фланцем коробки передач через скользящую шлицевую муфту. Шлицевая часть позволяет валу изменять длину при работе подвески, предотвращая перегрузку узлов трансмиссии.
Промежуточная опора фиксирует вал к кузову и содержит подшипник, обеспечивающий вращение и демпфирование вибраций. Опора крепится через резиновую подушку, поглощающую удары и колебания от дороги.
Задняя секция соединена с передней посредством второй крестовины. Её фланец крепится к ведущей шестерне редуктора заднего моста. Все соединения выполнены болтами с самоконтрящимися гайками, требующими регулярной проверки на затяжку.
Крестовины представляют собой игольчатые подшипники, установленные в проушинах вилок. При появлении люфтов или неравномерных щелчков при вращении кардана, крестовины подлежат немедленной замене.
Шлицевая муфта нуждается в регулярной смазке через пресс-маслёнку. Используется графитовая или литиевая смазка, предотвращающая сухое трение и коррозию.
Назначение и принцип работы кардана
Карданный вал ВАЗ 2107 служит для передачи крутящего момента от коробки передач к главной передаче заднего моста. При этом он компенсирует угловые и осевые смещения между агрегатами трансмиссии, возникающие при работе подвески и изменении дорожных условий.
Конструкция кардана включает две крестовины и промежуточную опору. Крестовины обеспечивают передачу вращения при изменяющемся угле между валами, а опора фиксирует и поддерживает центральную часть кардана, снижая вибрации и нагрузку на подшипники. Такое исполнение необходимо, так как задний мост ВАЗ 2107 подвижен и связан с кузовом через рессоры и амортизаторы.
Вращение от выходного вала коробки через шлицевое соединение передаётся на переднюю часть кардана. Далее оно поступает на заднюю часть через промежуточную опору и вторую крестовину, а затем – на фланец ведущей шестерни главной передачи.
Правильная балансировка карданного вала критична: даже небольшое биение приводит к износу подшипников, разрушению опоры и вибрациям в салоне. При демонтаже или ремонте необходимо сохранять исходное положение деталей относительно друг друга. Нарушение фазировки кардана вызывает неравномерность вращения и перегрузки в трансмиссии.

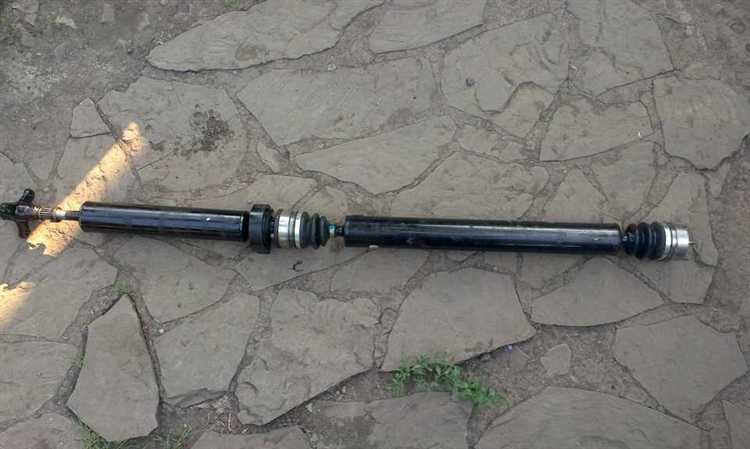

Передняя крестовина: конструкция и признаки износа
Передняя крестовина карданного вала ВАЗ 2107 служит для передачи крутящего момента при изменении углов между валами. Она соединяет переднюю часть кардана с хвостовиком коробки передач. Конструкция включает четыре подшипника с сепараторами, корпус крестовины и стопорные кольца, фиксирующие подшипники в проушинах вилки.
Подшипники установлены в чашках, плотно посаженных в отверстия вилок кардана. Смазка внутри чашек распределяется вручную при установке или через пресс-масленку (если предусмотрена). Крестовина должна свободно вращаться в рабочем диапазоне, без люфтов и заеданий.
Основные признаки износа передней крестовины:
- Стук или вибрация при трогании с места и на малых скоростях.
- Появление люфта при покачивании кардана рукой в области крестовины.
- Заедания или затруднённое движение при вращении кардана вручную.
- Следы утечки смазки и пыль с металлической стружкой в районе чашек.
- Нарушение баланса кардана из-за износа игольчатых подшипников.
При выявлении хотя бы одного из указанных симптомов крестовину следует заменить. Игнорирование износа может привести к разрушению узла на ходу, повреждению коробки передач и выходу из строя всего карданного вала.
Подвесной подшипник: функции и диагностика неисправностей
Подвесной подшипник карданного вала ВАЗ 2107 служит опорой для промежуточной части вала и обеспечивает его устойчивое вращение. Он крепится к кузову через резинометаллический кронштейн и компенсирует вибрации, возникающие при работе трансмиссии. Конструкция включает корпус, подшипниковый узел и амортизирующую втулку.
Основные признаки неисправности – гул или вибрации при движении, особенно на скорости выше 40–50 км/ч. При осмотре может выявиться люфт или смещение вала относительно опоры, повреждение резинового демпфера, а также следы смазки, вытекающей из-под пыльника.
Для проверки необходимо приподнять автомобиль и вручную покачать кардан в районе подшипника. Люфт более 1–2 мм указывает на износ. Также стоит обратить внимание на состояние резинового элемента: трещины или разрывы приводят к потере жесткости крепления и посторонним звукам при движении.
При выявлении неисправностей подшипник подлежит замене. Работа требует демонтажа карданного вала. Новый узел устанавливается строго по меткам, с обязательной затяжкой креплений в подвешенном состоянии трансмиссии, чтобы исключить напряжение в соединении.
Задняя крестовина и фланец крепления к редуктору
Задняя крестовина карданного вала ВАЗ 2107 соединяет хвостовик задней части кардана с фланцем редуктора моста. Она работает под постоянной нагрузкой и обеспечивает передачу крутящего момента с учетом угловых отклонений между карданом и редуктором.
Конструкция задней крестовины включает:
- корпус с четырьмя шипами;
- игольчатые подшипники с сепараторами;
- запрессованные чашки с уплотнениями;
- стопорные кольца для фиксации чашек в проушинах вилок.
Фланец крепления выполнен из стали, имеет четыре отверстия под болты и центрирующий выступ. Он соединяется с ведущей шестерней редуктора через резьбовую часть и шплинтуется для предотвращения самопроизвольного ослабления.
Основные признаки износа задней крестовины:
- люфт в соединении при покачивании кардана;
- характерные щелчки или стуки при трогании с места;
- вибрации при движении на скорости более 40 км/ч;
- утечка смазки из подшипников и потемнение металла вокруг чашек.
Для диагностики необходимо:
- Установить автомобиль на ровной площадке и включить передачу.
- Покачать карданный вал рукой вблизи задней крестовины – люфт недопустим.
- Оценить состояние стопорных колец и целостность пыльников.
- Проверить фланец на наличие трещин и следов смещения относительно редуктора.
При замене рекомендуется использовать крестовины с замкнутым корпусом и сальниковыми уплотнениями. Фланец необходимо затягивать с динамометрическим ключом (момент – 12–15 кгс·м) и фиксировать шплинтом. После сборки обязательно проверить отсутствие люфта и биения при вращении кардана.
Балансировка карданного вала и признаки дисбаланса
Карданный вал ВАЗ 2107 подвержен вибрациям при нарушении балансировки. Несбалансированный вал создает повышенную нагрузку на подшипники и соединения, что приводит к ускоренному износу и возможным повреждениям.
Основные признаки дисбаланса карданного вала:
- Появление вибраций на средней и высокой скорости движения.
- Шумы и постукивания в области установки кардана.
- Увеличенный износ подвесного подшипника и крестовин.
- Перегрев элементов соединения вала с редуктором и коробкой передач.
- Неравномерный износ шлицев и фланцев.
Для проверки балансировки используют специализированные стенды, позволяющие выявить отклонения по массе и смещению центра тяжести. В домашних условиях можно обратить внимание на появление вибраций и шумов при разных режимах движения.
Балансировка выполняется путем установки грузиков на вал или снятием излишков металла с его поверхности. При этом важно учитывать технологические допуски и равномерность распределения масс по длине вала.
Рекомендуется проводить балансировку при ремонте или замене карданного вала, а также при регулярном техническом обслуживании при появлении признаков дисбаланса.

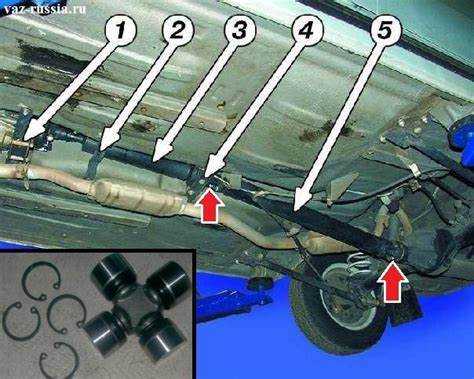

Как разобрать и собрать кардан ВАЗ 2107 своими руками
Для разборки карданного вала ВАЗ 2107 потребуется набор ключей на 13 и 17, отвертка и пресс или тиски для съемника крестовин. Сначала автомобиль нужно поднять и зафиксировать на подставках, чтобы обеспечить свободный доступ к кардану.
Отвинтите болты крепления кардана к фланцу редуктора и к коробке передач. Обычно используется болт М10х1,25 длиной 40 мм. Для предотвращения повреждений используйте головку с трещоткой и удлинителем.
После снятия кардана закрепите его в тисках мягкими губками, чтобы не повредить трубу вала. Ослабьте стопорные кольца на крестовинах с помощью тонкой отвертки или специального съемника.
Снимите крестовину, аккуратно выбивая оси подшипников при помощи пресса или молотка с выколоткой. Следите за равномерностью усилий, чтобы избежать деформации деталей. Проверьте состояние игольчатых подшипников и замените их при наличии износа или заеданий.
Для сборки крестовины смазку нанесите на игольчатые подшипники и оси. Аккуратно запрессуйте крестовину обратно в вилку кардана, убедившись в плотном и ровном посадочном положении. Зафиксируйте стопорными кольцами.
При установке кардана на автомобиль затяните болты крепления с моментом 30-40 Н·м. Проверьте люфт в соединениях, он не должен превышать 0,5 мм. В случае обнаружения люфта повторите разборку и замените изношенные детали.
Особое внимание уделяйте правильному расположению подвесного подшипника и балансировке кардана после сборки, чтобы избежать вибраций при движении.
Вопрос-ответ:
Из каких основных частей состоит карданный вал ВАЗ 2107?
Карданный вал ВАЗ 2107 состоит из двух крестовин, двух вилок, длинного стального вала с шлицами, подвесного подшипника и фланца крепления к редуктору. Каждая крестовина включает игольчатые подшипники и служит для передачи крутящего момента с минимальными вибрациями и компенсирует углы между валами.
Для чего нужен подвесной подшипник в конструкции кардана ВАЗ 2107?
Подвесной подшипник фиксирует среднюю часть карданного вала, предотвращая его провисание и уменьшает нагрузку на крестовины. Он обеспечивает дополнительную опору при больших длинах вала, сохраняя правильное положение и снижая вибрации при вращении. При износе подвесного подшипника могут появляться посторонние шумы и вибрации.
Какие признаки указывают на износ или неисправность передней крестовины кардана?
Признаками износа передней крестовины являются: стуки при разгоне или торможении, вибрация в салоне, особенно при увеличении оборотов двигателя, а также люфт в месте соединения вилок и крестовины. Проверка проводится визуально и при помощи люфта вилок, а при сильном износе крестовина подлежит замене.
Как устроен фланец крепления карданного вала к редуктору и какую роль он выполняет?
Фланец представляет собой металлическую деталь с отверстиями для крепежных болтов, который соединяет карданный вал с ведущей частью заднего редуктора. Он обеспечивает надежную передачу крутящего момента и удерживает вал в нужном положении. Неправильная затяжка болтов или повреждение фланца может привести к вибрациям и быстрому износу деталей.
Можно ли выполнить ремонт кардана ВАЗ 2107 своими силами, и что для этого потребуется?
Ремонт кардана можно выполнить самостоятельно при наличии базовых инструментов: съемника для крестовин, набора гаечных ключей и смазочных материалов. Необходимо снять вал, разобрать крестовины, проверить состояние игольчатых подшипников и вилок. При обнаружении износа крестовины или фланца их лучше заменить. После сборки важно проверить балансировку и установить вал без перекосов.
Из каких основных элементов состоит карданный вал ВАЗ 2107 и какова функция каждого из них?
Карданный вал ВАЗ 2107 включает несколько ключевых компонентов: переднюю и заднюю крестовины, трубу вала, подвесной подшипник и фланцы для крепления. Передняя крестовина обеспечивает передачу вращения от коробки передач, компенсируя углы наклона. Задняя крестовина соединяет вал с ведущим мостом, позволяя двигаться подвеске без потери вращения. Труба служит основой конструкции, передавая крутящий момент. Подвесной подшипник поддерживает вал и уменьшает вибрации, а фланцы фиксируют узлы на своих местах. Каждый элемент отвечает за стабильную и плавную передачу вращающей силы между силовым агрегатом и колесами.
