На автомобиле Ока (ВАЗ-1111) используется зубчатый ремень привода газораспределительного механизма, передающий вращение от коленчатого вала к распредвалу. Его натяжение напрямую влияет на фазировку клапанов, стабильность работы двигателя и ресурс узлов. Ошибки при установке могут привести к повреждению поршней и клапанов.
Перед натяжкой ремня необходимо убедиться в исправности роликов, отсутствию следов масла на шкивах и натяжителе, а также в том, что метки на шестернях коленвала и распредвала строго совмещены. Натяжение производится с помощью ролика, расположенного на пружинной пластине. Вращая его ключом на 17, ремень натягивается до исчезновения провисания между шестернями. Допустимый прогиб – не более 5 мм при усилии пальцем.
После натяжки важно дважды провернуть коленчатый вал вручную на два оборота по часовой стрелке и повторно сверить положение меток. При правильной установке ремень не должен иметь бокового смещения или излишнего натяжения. Пренебрежение этими шагами приведёт к неправильной работе двигателя и риску обрыва ремня.

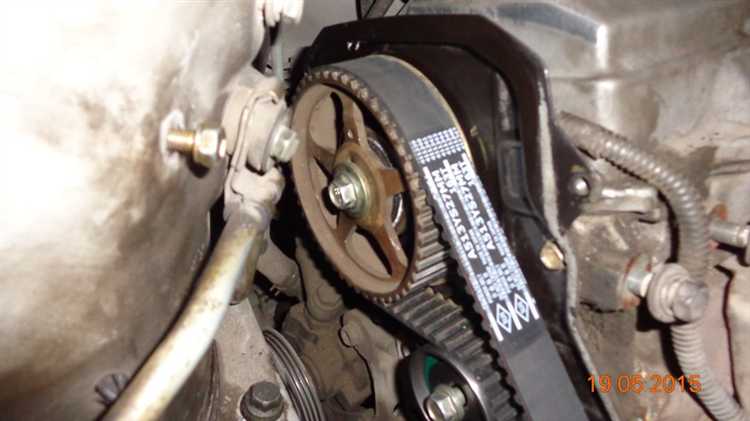

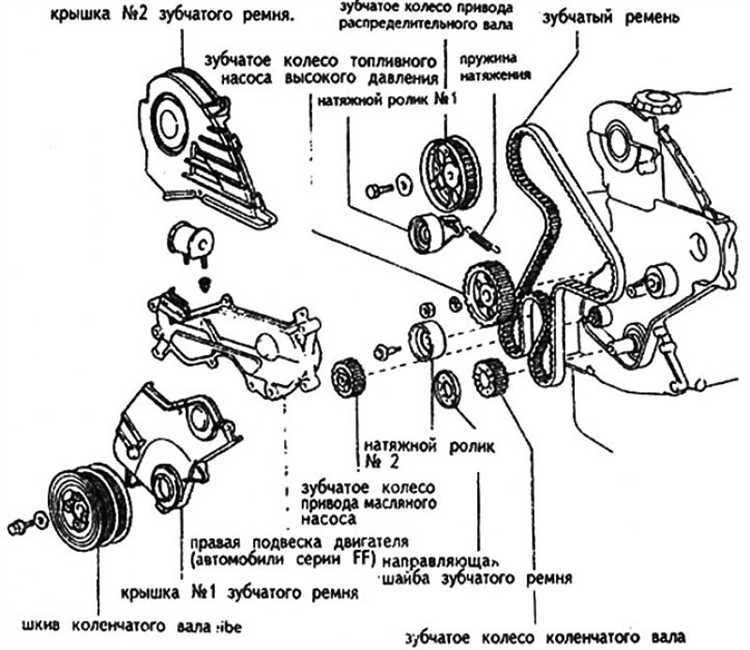

Как подготовить двигатель Оки к установке ремня ГРМ
Перед установкой ремня ГРМ необходимо обеспечить точную фиксацию коленчатого и распределительного валов. Для этого проворачивайте коленвал по часовой стрелке до совмещения метки на шкиве с выступом на крышке масляного насоса. Метка на распределительном вале должна находиться напротив прорези на задней крышке ГРМ.
Снимите крышку головки блока цилиндров, чтобы визуально контролировать положение распредвала. Убедитесь, что оба клапана первого цилиндра закрыты – кулачки распредвала направлены вверх. Это соответствует ВМТ первого цилиндра на такте сжатия.
Проверьте состояние шкивов, натяжного и направляющего роликов. Изношенные или с повреждёнными подшипниками детали подлежат замене. Очистите все посадочные поверхности от масла и грязи. Наличие остатков герметика или абразива может нарушить геометрию установки.
Убедитесь, что натяжной ролик свободно вращается и не имеет люфта. Если он регулируется вручную, проверьте его винтовое соединение и работоспособность эксцентрикового механизма.
Снимите старый ремень ГРМ, запомнив или отметив направление его движения (если планируется повторная установка). Проверните коленвал на два оборота и снова совместите метки – это позволит убедиться в отсутствии задевания клапанов за поршни.
Перед установкой нового ремня исключите попадание масла или охлаждающей жидкости на его поверхность. Это приводит к преждевременному выходу из строя и нарушению натяжения.

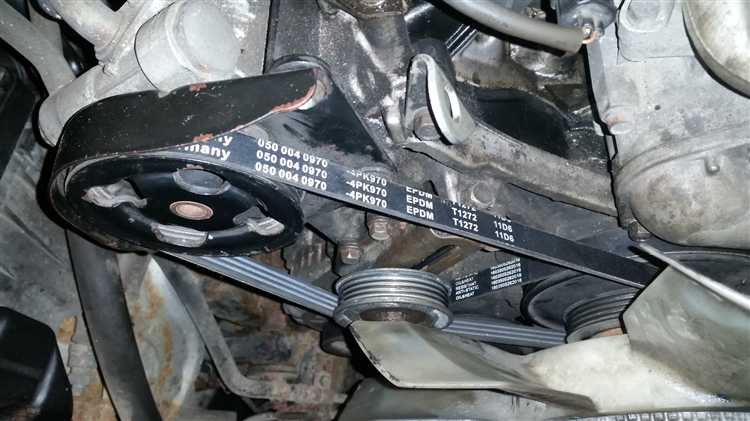

Как правильно выставить метки ГРМ на коленвале и распредвале
Сначала нужно снять пластиковую крышку ремня ГРМ и убедиться, что поршень первого цилиндра находится в ВМТ. Для этого проверните коленвал за центральный болт по часовой стрелке, пока метка на шкиве коленвала не совместится с выступом на крышке масляного насоса. Метка представляет собой линию или выемку на шкиве, а на корпусе – литой прилив или прорезь.
Далее проверьте положение распредвала. На шкиве распределительного вала есть отверстие или метка. Она должна совпасть с приливом или риской на задней крышке ГРМ. Совмещение достигается при том же положении коленвала, что и в предыдущем шаге. Если метка не совпадает, прокрутите коленвал ещё один оборот и снова проверьте.
Перед установкой нового ремня ГРМ оба вала должны быть зафиксированы в правильных положениях. Коленвал фиксируют, например, вставив металлический штифт в специальное отверстие на блоке (если оно предусмотрено конструкцией), либо ориентируясь исключительно по меткам. Распредвал удерживают за шкив гаечным ключом, чтобы не сбить совмещение меток при натяжении ремня.
Только при точном совпадении обеих меток можно приступать к установке ремня. Любое отклонение приведёт к нарушению фаз газораспределения и потере мощности двигателя.
Как зафиксировать шкивы для предотвращения проворота

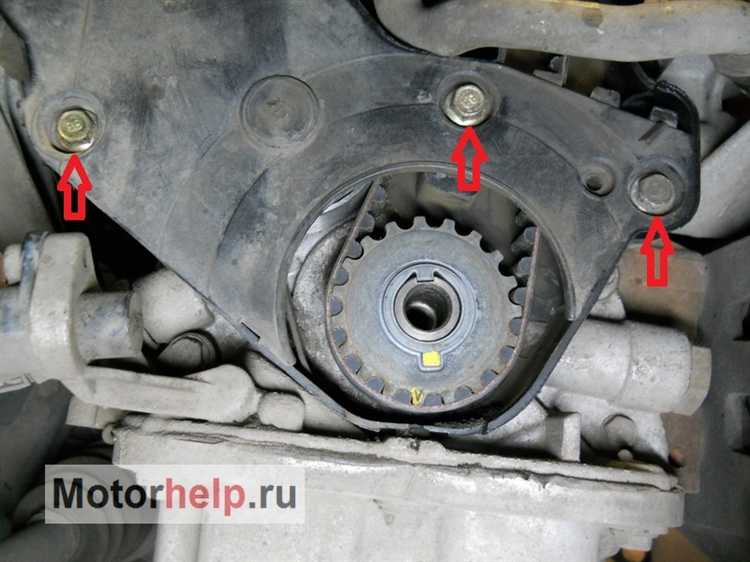

Перед установкой ремня ГРМ необходимо жестко зафиксировать шкивы коленчатого и распределительного валов в метках. Любое смещение приведёт к сбою фаз газораспределения.
Для фиксации коленвала на «Оке» удобно использовать штатный болт шкива и упор. Вставьте металлический штырь диаметром 8 мм в отверстие маховика через технологическое окно в картере сцепления. Поверните коленвал по часовой стрелке до совмещения штыря с отверстием. В этом положении вал неподвижен.
Распредвал фиксируется через отверстие в шкиве, совмещённое с отверстием на крышке ГБЦ. Вставьте фиксатор – можно использовать подходящий болт М8 длиной около 50 мм. Он должен входить плотно, но без усилия, не повреждая резьбу. Совмещение метки на шкиве с риской на кожухе обязательно.
Важно: не используйте отвёртки или монтажки в качестве упора – это повреждает зубья и нарушает балансировку.
Проверьте неподвижность шкивов вручную, повернув каждый на несколько градусов – если зафиксированы правильно, движения не будет.
Какой инструмент использовать для натяжки ремня ГРМ на Оке

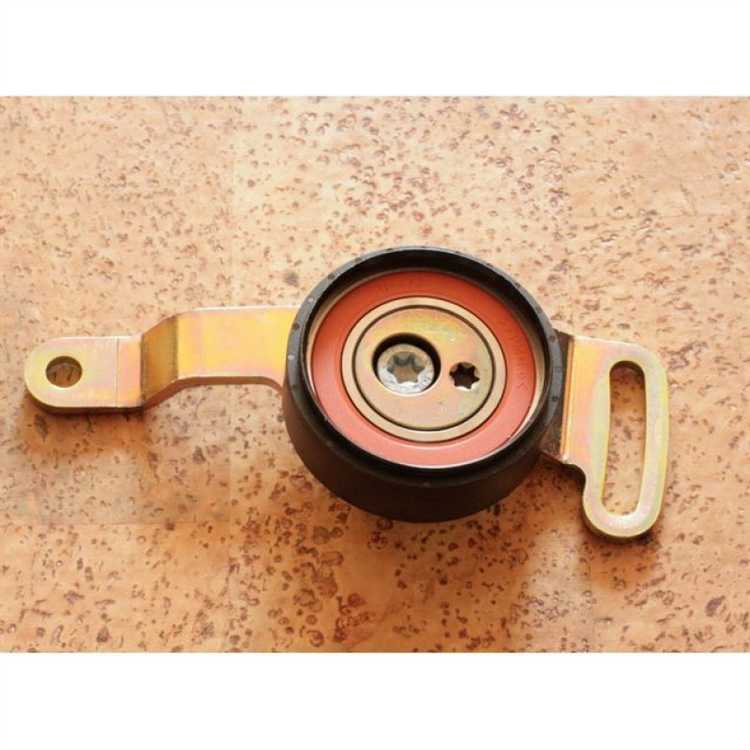

Для натяжки ремня ГРМ на Оке требуется гаечный ключ на 17 мм с длинной рукояткой – он используется для поворота натяжного ролика. Удобнее всего применять накидной или торцовый ключ с трещоткой. Натяжной ролик закреплён эксцентриковым болтом, поэтому требуется плавная регулировка усилия.
Также понадобится динамометрический ключ, чтобы затянуть болт ролика с нужным моментом – 43–50 Н·м. Неправильный момент затяжки приводит к разбалансировке натяжения, преждевременному износу или срыву резьбы.
Для фиксации коленчатого вала на нужной позиции используется фиксатор шкива – металлическая планка с отверстиями под болты, устанавливаемая на шкив. Без фиксации вал может провернуться, нарушив метки.
Для точной проверки натяжения применяется индикатор прогиба ремня или нагрузочный динамометр с крюком, которым замеряется прогиб под нагрузкой 10 кгс. Допустимый прогиб ремня между шкивами распредвала и помпы – 5–7 мм.
Как определить нужное усилие натяжения ремня вручную
Ремень ГРМ на Оке не оснащён автоматическим натяжителем, поэтому правильное усилие натяжения определяется вручную. Ошибка даже на несколько миллиметров может привести к перескоку меток или преждевременному износу.
- Поверните коленвал на два полных оборота по часовой стрелке, установив метки ВМТ.
- На участке между шкивами распредвала и коленвала найдите наиболее длинную прямую ветвь ремня – проверка проводится именно на ней.

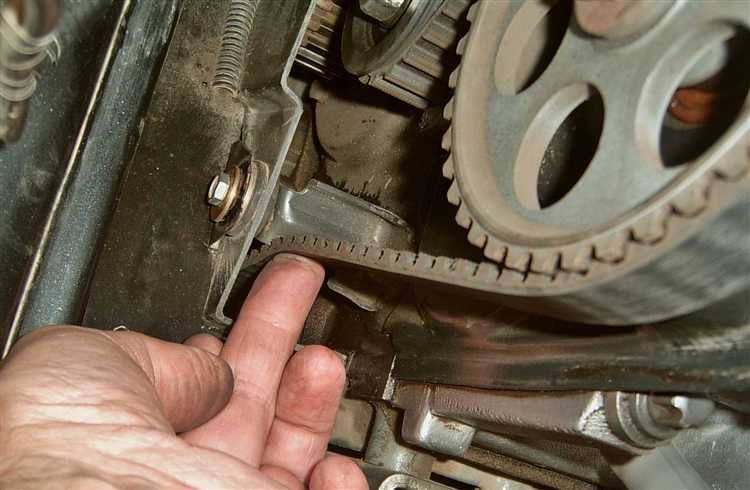

- Надавите пальцем с усилием около 10 Н (примерно 1 кг давления) в середине этой ветви. Прогиб должен составлять 5–6 мм.
Если прогиб превышает 6 мм – натяжение слабое, ремень может проскочить. Менее 4 мм – натяжка чрезмерная, это перегружает подшипники и вызывает шум.
После корректировки натяжения снова проверните коленвал на два оборота и ещё раз оцените прогиб. Убедитесь, что метки на шкивах и кожухе совпадают. Любое несовпадение указывает на неправильную установку.

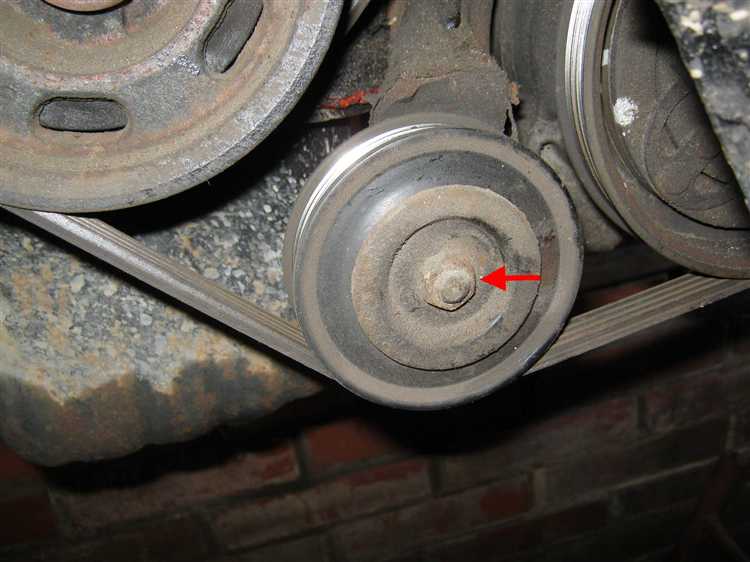

Как провести проверку совпадения меток после натяжки
После установки и натяжки ремня ГРМ на автомобиле «Ока» необходимо убедиться в точном совпадении всех меток для корректной работы двигателя. Проверка проводится в следующем порядке:
- Вращайте коленчатый вал вручную ключом по часовой стрелке ровно на два полных оборота (720°).
- Остановите вращение и проверьте совмещение меток на шкиве коленчатого вала и корпуса, на шестерне распределительного вала и на корпусе распредвала.
- Метки должны совпадать точно по центру меток на корпусе и шестернях без смещения.
- При несоответствии снимите ремень и повторите процедуру натяжки, внимательно соблюдая порядок установки и усилие натяжки.
- После подтверждения совпадения меток убедитесь, что натяжитель ремня не допускает провисания и ремень натянут с усилием около 5-7 кг на средней секции длиной 100 мм.
Отсутствие совпадения меток ведет к неправильной фазировке двигателя, что вызывает пропуски зажигания, потерю мощности и возможные повреждения клапанов.
Дополнительно можно проверить положение поршня первого цилиндра: метка на маховике должна совпадать с указателем в корпусе сцепления, что подтверждает правильность установки ремня.
Как проверить ремень ГРМ после первого запуска двигателя
После первого запуска двигателя на автомобиле Ока необходимо проверить правильность натяжения ремня ГРМ, чтобы избежать проскальзывания и преждевременного износа.
Для проверки ослабления ремня установите ключ на шкив коленчатого вала и попытайтесь провернуть его рукой. Ремень должен оставаться натянутым, без заметного провисания или люфта.
Измерьте прогиб ремня между шкивами примерно в середине натяжного участка. При усилии в 10 Н (примерно 1 кг) прогиб не должен превышать 5–7 мм.
Осмотрите ремень на предмет появления трещин, блеска на рабочей поверхности и износа зубьев – эти признаки указывают на неправильное натяжение или повреждение.
Если ремень смещается относительно шкивов или издает свистящие звуки при работе двигателя, необходимо повторно отрегулировать натяжение.
Рекомендуется проверить состояние ремня после 100 км пробега, чтобы убедиться в стабильности натяжения и отсутствии деформаций.
Вопрос-ответ:
Как проверить правильность натяжения ремня ГРМ на автомобиле Ока?
Для проверки натяжения ремня ГРМ на «Оке» сначала нужно убедиться, что двигатель выключен и остыл. Затем на середине ремня следует приложить усилие примерно 10–15 кг и проверить прогиб. Нормальный прогиб составляет около 8–10 мм. Если ремень слишком свободный или, наоборот, очень тугой, это может привести к неправильной работе двигателя и износу деталей. Лучше всего провести визуальный осмотр ремня на наличие трещин, износа или загрязнений.
Какие инструменты понадобятся для натяжки ремня ГРМ на Оке?
Для выполнения работы потребуется набор ключей — обычно «на 13» и «на 17» для ослабления и затягивания болтов, а также отвёртка или монтажная лопатка для регулировки натяжного ролика. Важно иметь и динамометрический ключ, если хотите выставить момент затяжки по инструкции. Иногда полезен фонарик для лучшей видимости и чистая ветошь для удаления грязи с деталей.
Как часто нужно проверять и подтягивать ремень ГРМ на «Оке»?
Ремень ГРМ рекомендуется проверять каждые 20–30 тысяч километров пробега. В процессе эксплуатации он может ослабевать или изнашиваться, поэтому важно следить за его состоянием. При обнаружении сильного износа, трещин или заметного провисания лучше заменить ремень, а не просто подтягивать. Регулярная проверка помогает избежать поломок двигателя, которые могут привести к серьёзным повреждениям.
Какие ошибки чаще всего совершают при натяжке ремня ГРМ на Оке?
Часто ремень затягивают слишком сильно, что приводит к повышенной нагрузке на подшипники и ролики, из-за чего они быстро выходят из строя. Также бывает, что ремень оставляют слишком свободным — это вызывает проскальзывание и сбои в работе фаз газораспределения. Нередко забывают правильно зафиксировать натяжной ролик после регулировки, из-за чего ремень постепенно ослабевает. Важно следить за точностью регулировки и качеством закрепления всех деталей.
Можно ли натянуть ремень ГРМ на «Оке» без снятия других деталей двигателя?
В большинстве случаев для комфортного доступа к ремню ГРМ на «Оке» необходимо снять защитный кожух и иногда элементы крепления генератора или воздушного фильтра. Без этого сложно добраться до натяжного ролика и отрегулировать ремень. Хотя теоретически можно попытаться сделать это через ограниченные отверстия, это неудобно и увеличивает риск ошибки. Лучше заранее подготовить рабочее место и снять нужные детали для удобства и безопасности работы.
