Откидная кабина на грузовиках Isuzu (N‑серия NPR/NQR, F‑серия и др.) обеспечивает доступ к двигателю, ГУР, тормозным магистралям и электропроводке. Неправильный подъём приводит к заломам шлангов, срезу жгутов и травмам при внезапном опускании. Конструкция рассчитана на контролируемый наклон вперёд с фиксацией в рабочем положении; пренебрежение штатными замками или гидроприводом напрямую увеличивает риск повреждений узлов, расположенных в районе шарниров кабины.
Рабочая площадка: твёрдое покрытие без уклона более ~3°. Стояночный тормоз затянут; механическая коробка – передача включена; для автоматов – режим P. Подложите упоры под обе стороны минимум двух колес; высота колодки не менее трети профиля шины. Заблокируйте рулевое колесо в прямом положении, чтобы не потянуть шланги ГУР при наклоне.
Температура агрегатов: дождитесь снижения температуры выпускного коллектора и головки цилиндров ниже ~60 °C (контактный термометр или бесконтактный пирометр). Отключите «массу» аккумулятора; снимите клеммы, если предстоит работа под поднятой кабиной. Отсоедините или освободите короткие шланги стеклоомывателя, клипсы жгутов, тросик капота/доступа к салону (на ряде шасси он ограничивает ход). Проверьте запас провода массы кабины и длину пучка панели приборов перед подъёмом более чем на 45°.

Гидросистема/механизм подъёма: перед качкой ручным насосом убедитесь в отсутствии подтёков у штуцеров цилиндра; уровень рабочей жидкости в резервуаре в пределах меток. На механических стойках проверьте состояние оси шарнира и фиксирующих пальцев; износ более 0,5 мм по диаметру – замените. Не применяйте удлинители на рукоятке насоса, чтобы не превысить расчётное давление.
Масса кабины в зависимости от модели и комплектации: ориентир 300–500 кг в «голом» исполнении; передние обвесы, спальник, кондиционер, усиленный бампер добавляют до 50–180 кг. Поэтому при отказе штатного подъёмного механизма используйте цепную таль или портативный гидроподъёмник с запасом грузоподъёмности не менее 1 т и растяжками к лонжеронам. Ручной подхват несколькими людьми непредсказуем и не удержит кабину при резком смещении центра тяжести.
Фиксация: после достижения упора установите штатный стопор (механический фиксатор, предохранительная стойка или штифт, по конструкции шасси). Работы под кабиной без стопора запрещены; давление в гидролинии не считается удерживающим фактором. Контролируйте свободную зону перед грузовиком – при наклоне кабина смещается вперёд на 0,8–1,2 м; уберите инструмент и незакреплённые детали из линии поворота. Перед обратным опусканием убедитесь, что все жгуты и шланги возвращены в штатные направляющие.
Дальнейшие разделы разберут: подготовку площадки и автомобиля; проверку гидро- или механического узла подъёма; порядок разблокировки; сам процесс наклона с контролем усилия; установку страховки; проверки перед работой под кабиной и безопасное опускание после обслуживания. Следуйте им по шагам; пропуски процедур дадут скрытые повреждения, которые проявятся уже в движении.
Как поднять кабину на Исузу: безопасная пошаговая инструкция

Шаг 1. Поставь автомобиль на ровную твёрдую площадку без уклона не более 1°. Заглуши двигатель, переведи коробку в нейтраль (или «P» на автомате), затяни стояночный тормоз. Установи минимум по одному противооткатному упору с передней и задней стороны колеса ведущей оси; на мягком грунте подложи под упоры металлические пластины.
Шаг 2. Освободи кабину внутри: закрепи предметы в салоне, убери инструменты с пола, проверь, что ремни безопасности и коврики не зажмут механизмы фиксаторов. Закрой двери, стекла, люки. Сними солнцезащитные накладки или антенны, если они могут упереться в раму при подъёме.
Шаг 3. Убедись в свободном пространстве над кабиной не менее 1 м по высоте и 0,5 м вперёд от верхней точки лобового проёма на траектории подъёма. Осмотри прокладку жгутов, пневмолиний и шлангов кондиционера между кабиной и рамой; длины должны хватать для полного хода, перегибов быть не должно.
Шаг 4. Проверь уровень рабочей жидкости в гидробачке механизма подъёма кабины (обычно прозрачный резервуар возле шарнира кабины на левой стороне рамы). Уровень между метками MIN и MAX при опущенной кабине. При необходимости долей рекомендованную производителем жидкость (часто ATF Dexron III или спецжидкость для кабиноопрокидывателей; см. мануал по конкретной модели).
Шаг 5. Разблокируй основной замок кабины. На большинстве Исузу рычаг фиксации расположен у передней кромки кабины слева; потяни и переведи в положение «открыто». Нажми или оттяни дополнительный предохранительный фиксатор (часто подпружиненный флажок) до выхода штифта из проушины. Убедись визуально, что оба фиксатора полностью сняты.

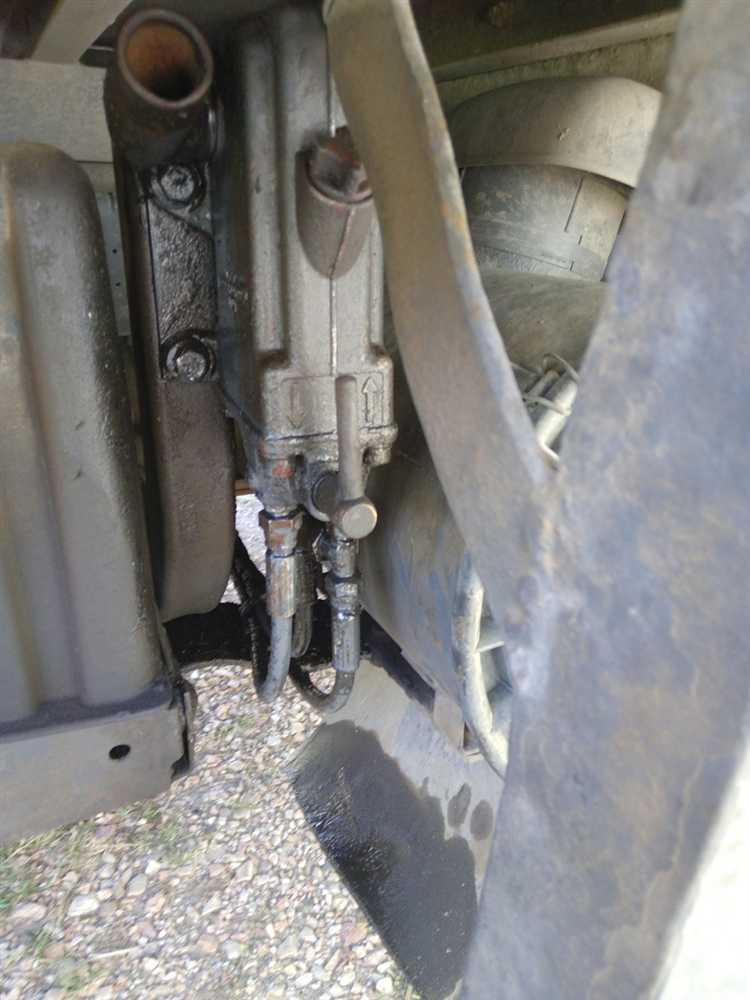

Шаг 6. Подсоедини рукоятку к ручной помпе (если система не электрогидравлическая). Закрой сливной/спускной клапан помпы. Качай плавно, удерживая рукоять двумя руками; следи за начальным отрывом кабины от уплотнения. После подъёма на 30–50 мм остановись и обойди автомобиль: проверь, что жгуты и шланги не натянуты и не защемлены.
Шаг 7. Продолжай качать до штатного верхнего положения. На ряде моделей кабина фиксируется механическим упором при угле около 45–60°. Услышав фиксацию, слегка покачай кабину вперёд-назад за верхнюю кромку, чтобы убедиться в зацеплении упора. Если конструкцией предусмотрен отдельный предохранительный шток или штанга, установи её в гнёзда и зашплинтуй.
Шаг 8. Перед работами под поднятой кабиной повторно осмотри: упор установлен, гидравлическое давление держится (кабина не проседает), шланги не перетянуты, аккумулятор отключён при работах по электрооборудованию. Запрети посторонним касаться рукояти помпы и спускного клапана; при необходимости повесь яркую бирку.
Шаг 9. После завершения работ убери инструмент и расходники из моторного отсека. Проведи контроль на отсутствие забытых тряпок у турбонагнетателя, ремней приводов и вентилятора. Сними механический упор (штангу), удерживая кабину через помпу: сделай 1–2 качка вверх для разгрузки, вынь штифт, убери штангу.
Шаг 10. Опускание: плавно приоткрой спускной клапан на помпе и контролируй скорость. Остановись при зазоре ~50 мм перед полным прилеганием; убедись, что замковые штыри совмещены с приёмными проушинами. Дай кабине лечь на уплотнения, закрой клапан. Защёлкни основной замок до характерного щелчка, зафиксируй предохранительный фиксатор. Проверь визуально отсутствие зазора по периметру.
Шаг 11. Контроль после опускания: запусти двигатель и наблюдай за кабиной на холостом ходу; не должно быть вибраций или приоткрытия замков. Проедь коротко по неровностям на малой скорости и повторно проверь фиксаторы. Осмотри гидробачок: уровень не должен упасть ниже MIN.
Шаг 12. Документируй процедуру в бортовом журнале: дата, пробег, причина подъёма, замечания по состоянию замков, гидросистемы и жгутов. Эта запись упрощает последующее обслуживание и выявление скрытых проблем.
Подготовка площадки фиксация автомобиля и блокировка колес

Выбирай ровную жёсткую площадку: бетон или плотный асфальт без просадок, уклон не более 2% (до 20 мм перепада на 1 м). Грунт, плитка с люфтом или щебень не подходят: упоры могут сместиться при переносе массы кабины вперёд.
Освободи рабочую зону: минимум 0,5 м свободного пространства с каждой стороны шасси и не менее 1 м перед кабиной для хода при подъёме. Убери масло, лед, сыпучий мусор; поверхность должна быть сухой и нескользкой.
Поставь автомобиль строго по прямой. Двигатель заглуши, ключ вынь. Для МКПП переведи рычаг в нейтраль; для АКПП – в P. Стояночный тормоз затяни до упора и проверь удержание: попытайся сдвинуть авто на лёгком тяговом усилии; люфт недопустим.

1. Установите автомобиль на ровную площадку, включите стояночный тормоз, коробку в нейтраль, заглушите двигатель, выньте ключ. Подождите, пока погаснут все индикаторы панели.
2. Дайте электронике завершить цикл. Для большинства моделей Isuzu достаточно ~60 секунд, для комплектаций с телематическими блоками, подогревами и SCR дождитесь 90–120 секунд, чтобы контроллеры ушли в сон.
3. Найдите аккумуляторный блок. На большинстве шасси N‑серии он на раме слева за кабиной; на ряде F‑серии установлены две батареи параллельно. Снимите крышку, очистите верхнюю поверхность от грязи, чтобы исключить попадание абразива под зажимы.
4. Промаркируйте провода: «+», «−», межбатарейные перемычки, кабель автономного подогревателя, провод питания лебёдки/лифтовой платформы (если есть). Сделайте фото на телефон перед разборкой.
5. Если нужно сохранить настройки тахографа, радиостанции или часов, подключите буферное питание (адаптер памяти) к сервисному разъёму. Без него данные могут сброситься после полного обесточивания.
8. Подождите не менее 60 секунд для разряда резервных конденсаторов блока SRS и ЭБУ. Не отсоединяйте жёлтые разъёмы подушек безопасности до истечения паузы, иначе риск записи ошибки или срабатывания.
9. Оцените зазор между кабиной и надстройкой при будущем наклоне: спойлер крыши, ветровики, рекламные коробы. Если при угле наклона ~45° зазор менее 30 мм, демонтируйте элемент. Обычно крепёж М6/М8; используйте проникающую смазку перед отвинчиванием.
10. Снимите дополнительные площадки‑ступени, фаркопные маркеры, внешние ящики инструментов, если они прикручены к панели кабины и могут упереться в раму при подъёме. Храните метизы раздельно по пакетам с подписью позиции.
11. Освободите гибкие коммуникации, связанные с кабиной: шланг омывателя лобового стекла, трубки омывателей фар, провода доп. фар, камеры, антенны рации. Найдите штатные разъёмы у шарнира наклона; разъедините и закрепите свободные концы мягкими стяжками к кабине, оставив петлю хода.
12. Проверьте наличие гибкой массы «кабина–рама». Если ремень короткий и не рассчитан на полный угол подъёма, открутите его от рамы. Для болта М10 (класс 8.8) при обратной сборке ориентируйтесь на 20–25 Н·м, при условии чистой резьбы и целой шайбы.
13. Осмотрите жгуты под кабиной: датчики уровня тормозной жидкости, сигнализатор открытой двери, подогрев зеркал. Убедитесь, что запас длины достаточен; при сомнении снимите хомуты у петли кабины и добавьте временную защитную гофру.
14. Перед подъёмом сделайте пробное отклонение кабины на 2–3°, наблюдая за жгутами и шлангами. Если что‑то натягивается или цепляется, верните кабину в исходное положение и устраните препятствие. После успешной проверки можно переходить к шагам подъёма.

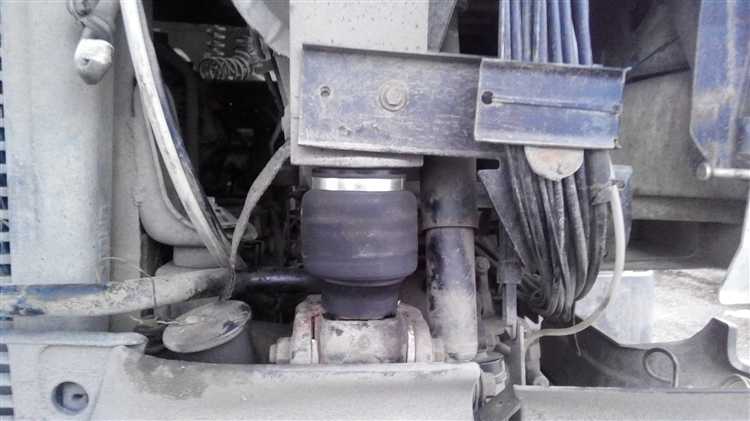

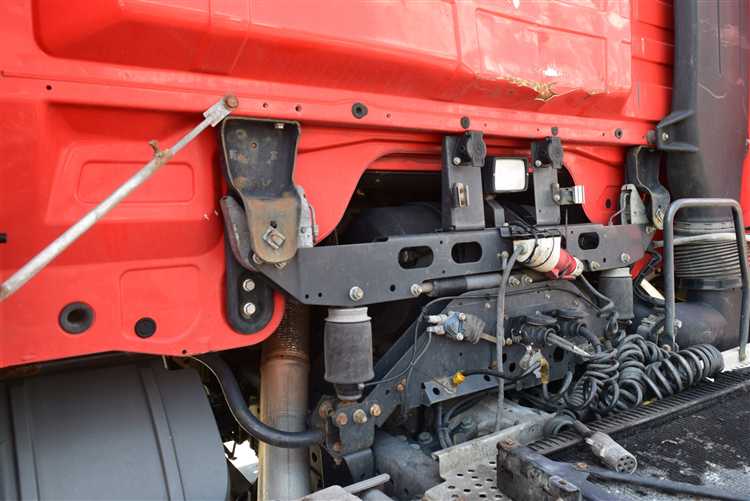

Проверка и отсоединение шлангов жгутов и механических тяг

Заблокируй кабину в нижнем положении фиксатором, чтобы исключить самопроизвольный подъём при работе с коммуникациями. Давление в пневмосистеме сбрось до нуля, дай моторному отсеку остыть ниже +40 °C, чтобы не обжечься на шлангах охлаждения и отопителя кабины.
Проследи каждый гибкий элемент от рамы к кабине: шланги отопителя (подача/обратка), шланг омывателя лобового стекла, возможные пневмолинии (клаксон, пневмокорректор фар), жгуты электропроводки моторного отсека, датчиков на панели и блоков ABS/ECU, а также тросы управления (газа, ручного останова двигателя, рычага КПП, фиксатора кабины). Отдельно оцени магистрали кондиционера: если они жёстко закреплены и свободного хода недостаточно, работа требует эвакуации хладагента – без оборудования соединения не вскрывай.
Очисти соединения от грязи кистью и аэрозолем-очистителем, чтобы мусор не попал внутрь при разъединении. Сделай фото общего вида и крупно каждого узла – снимок пригодится при сборке. Пронумеруй участки малярной лентой и маркером в паре (например, H1/H1, W2/W2) на стороне рамы и на стороне кабины.
Электрические жгуты: нажми фиксирующие язычки разъёмов, разъединяй, удерживая корпус, а не тянув за провода. Проверь состояние уплотнительных колец; при надрывах замени перед обратной сборкой. Временно закрой открытые половины разъёмов диэлектрической смазкой и заглушками или неплотно свернутой чистой лентой, чтобы не набралась влага.
Шланги отопителя и малого круга охлаждения: пережать мягкими съёмными клипсами или стопорными клещами для шлангов Ø16–19 мм перед снятием хомутов. Подставь ёмкость не менее 2 л под каждый патрубок; при снятии ожидай выход остатка жидкости. После снятия сразу поставь временные заглушки подходящего диаметра или пластиковые пробки; не допускай подсоса воздуха и попадания песка.
Шланг омывателя: отсоедини быстросъёмный стык или вынь из жёлобка, оставив длину, которой хватит на полный угол подъёма. Если шланг короткий, лучше разъединить и заглушить обе стороны; капиллярная жидкость быстро вытечет, поэтому подготовь заглушку Ø4–5 мм.
Пневмолинии: при ниппельных соединениях нажми кольцевой фиксатор и выведи трубку без перекоса. Обрежь кончик под 90° и заново вставь при сборке, если на нём видна овальность или трещины. Допустимый радиус изгиба пневмотрубки минимум 5 наружных диаметров; при меньшем изгибе поставь направляющую скобу.
Механические тяги и тросы: отметь текущее положение контргаек маркером или керном. Ослабь контргайки, вынь шплинты/скобы, извлеки пальцы шарниров. Не сгибай гибкие тросы под углом менее 75 мм радиуса; заломи – замена. Для тяг с шаровыми головками проверь люфт: более 0,5 мм по оси – желательно заменить до сборки, иначе настройка привода после поднятия усложнится.
Проверь запас длины всех оставленных подключёнными линий: при расчётном угле подъёма кабины должен оставаться минимум 100–150 мм свободного хода без натяга и без скручивания более чем на 90°. Собери жгуты в мягкий рукав или обмотай спиральной защитой ПВХ, чтобы они не зацепились за петлю при подъёме.
Сделай пробный подъём на 50–100 мм от исходного положения и остановись. Осмотри каждую линию: нет ли натяжения, перекрутки, зажатия между рамой и кронштейнами. Если всё свободно, опусти кабину, подтяни временные стяжки в безопасных местах и переходи к полному подъёму согласно процедуре.
После завершения работ и обратного соединения замени повреждённые уплотнения, обнови антифриз до уровня, прокачай систему отопителя, удалив воздушные пробки через верхний патрубок. Проверь работу электрики, приводов и омывателя до дорожного теста, чтобы не возвращаться к разборке.
Подключение и установка штатного механизма подъема порядок действий

Проверь по VIN и каталожным номерам, что комплект подъема соответствует шасси и типу кабины (длина рамы, расположение рулевой колонки, наличие кондиционера). Несовпадение кронштейнов приводит к перекосу и закусыванию шарниров.
Необходимые узлы и расходники:
- Гидронасос ручной или комбинированный (ручной/пневмогидравлический) с монтажным кронштейном под раму Исузу.
- Гидроцилиндр подъема кабины штатного хода, исправный шток без питтинга.
- Шарнирные пальцы/оси с фиксаторами (шплинты, стопорные пластины) под посадочные Ø согласно модели (типично 16–22 мм; уточни по каталогу).
- Гидрошланги высокого давления с обжимными фитингами JIC/BSPT по каталогу; длину проверь по маршруту прокладки с запасом 40–60 мм на ход подвески.
- Обратные и перепускные клапаны (если не интегрированы в насос).
- Гидравлическая жидкость рекомендованного класса (обычно ISO VG 32 или ATF, см. мануал конкретной модели).
- Фиксатор резьбы средней прочности для болтов крепления кронштейнов.
- Динамометрический ключ диапазона 10–80 Н·м.
Подготовительные проверки перед монтажом:
- Очисти посадочные площадки рамы и нижних ушей кабины от коррозии и краски до металла в зоне опор; прогони резьбу метчиком соответствующего шага.
- Проверь свободный ход жгутов и шлангов, которые будут перемещаться при подъеме; заранее освободи штатные клипсы.
- Убедись, что фиксатор кабины (замок/защёлка) разблокирован и пружина возврата исправна.
Монтаж кронштейна насоса:
- Приложи кронштейн к штатным отверстиям на лонжероне. При отсутствии резьбы установи заклёпочные гайки подходящего шага.
- Нанеси фиксатор резьбы. Затяни болты М8 класс 10.9 ориентировочно 24–28 Н·м, М10 48–52 Н·м; точное значение см. сервис-данные модели.
- Проверь, чтобы рычаг насоса свободно ходил при полностью повернутых колесах.
Установка гидроцилиндра:
- Совмести нижнюю проушину цилиндра с кронштейном рамы. Вставь палец смазанной поверхностью наружу для визуального контроля износа.
- Установи верхнюю проушину на ухо кабины, частично приподняв кабину домкратом на 20–30 мм, чтобы разгрузить шарнир.
- Зафиксируй пальцы шплинтами; уши не должны быть в натяге при опущенной кабине.
Прокладка гидролиний:
- Маршрут: от насоса вверх по внутренней стороне лонжерона, далее петля компенсатора хода подвески, затем к нижнему порту цилиндра; обратка к резервуару.
- Минимальный радиус изгиба не меньше 6 диаметров шланга.
- Держись на расстоянии не менее 75 мм от выпускной системы и острых кромок; при необходимости используй термочехлы и защитные спирали.
- Фиксируй каждые 300–350 мм металлическими скобами с резиновыми вставками.
Подключение портов:
- Нижний порт цилиндра – линия давления (P) от насоса.
- Верхний (если предусмотрен) – обратка/сброс или порт прокачки; см. схему конкретного цилиндра.
- Затягивай фитинги согласно типу: конус JIC подтяжка до контакта + 1/6–1/3 оборота; резьбовые BSPT с уплотнителем резьбы, не перекрывай канал.
Заправка и прокачка:
- Заполни резервуар насоса на 5–10 мм ниже верхней кромки.
- Открой штуцер прокачки на цилиндре (если есть). Работай насосом короткими ходами до появления жидкости без пузырей, затем закрой штуцер.
- Плавно поднимай кабину, контролируя наполнение; при провале хода остановись и повтори прокачку.
Проверка работы механизма:
- Полный подъём: кабина должна выйти на угол, указанный в мануале (часто 45–60°); фиксатор стопорной штанги должен входить без усилия.
- Опускание без рывков; при открытом сбросном клапане кабина опускается под собственным весом, не ускоряясь скачками.
- Осмотри все соединения на течи под рабочим давлением; отпечатки салфетки не должны показывать масляных следов.
Финальная фиксация и контроль:
- Проверь работу замка кабины три цикла подъём/опускание.
- Повтори дотяжку крепёжных болтов после первого полного цикла (гидролинии «сядут» в клипсах).
- Нанеси метки краской на головки болтов для последующего визуального контроля смещения.
- Занеси в журнал дату установки, тип жидкости, пройденный пробег автомобиля.
При сезонном обслуживании проверяй уровень жидкости, целостность шлангов, люфт в шарнирах и состояние стопорных элементов перед каждым поднятием кабины.
Вопрос-ответ:
Какие подготовительные действия нужно выполнить перед поднятием кабины на Исузу?
Перед поднятием кабины необходимо обеспечить устойчивое положение автомобиля: поставить его на ровную поверхность, зафиксировать колеса с помощью противооткатных упоров. Также нужно отключить аккумулятор, чтобы исключить случайное срабатывание электрооборудования, и снять навесные элементы, мешающие подъему кабины.
Как правильно отсоединить шланги и электрические жгуты перед подъемом кабины?
Важно внимательно осмотреть все шланги и жгуты, которые соединяют кабину с рамой и двигателем. Нужно аккуратно отсоединить каждый элемент, избегая резких движений, чтобы не повредить крепления и разъемы. Для шлангов рекомендуется использовать специальные зажимы или маркеры, чтобы потом правильно их подключить.
Как работает штатный механизм подъема кабины на Исузу и как его подключить?
Штатный механизм подъема кабины обычно состоит из гидроцилиндров, связанных с системой управления кабиной. Для подключения механизма следует установить гидрошланги на соответствующие соединения и закрепить крепления. Перед использованием необходимо проверить уровень гидрожидкости и работоспособность системы управления, чтобы подъем происходил плавно и без заеданий.
Какие меры безопасности нужно соблюдать во время поднятия кабины?
Поднимать кабину следует только с помощью штатного механизма или специального оборудования. Не стоит подставлять руки или ноги под кабину во время подъема. Все работы рекомендуется выполнять при выключенном двигателе, а рядом не должно быть посторонних людей. Если подъем осуществляется вручную, важно использовать прочные крепления и страховочные упоры для фиксации кабины в поднятом положении.
Что делать после поднятия кабины для ее надежной фиксации и безопасной работы?
После подъема кабины необходимо закрепить ее в поднятом положении с помощью штатных фиксирующих элементов или дополнительных упоров. Проверить отсутствие люфтов и надежность креплений. Также следует убедиться, что все отключенные ранее шланги и жгуты находятся в безопасности и не создают помех при выполнении дальнейших работ под кабиной.
Какие действия нужно выполнить перед началом подъема кабины на Исузу, чтобы обеспечить безопасность работы?
Перед подъемом кабины необходимо зафиксировать автомобиль на ровной поверхности, включить стояночный тормоз и заблокировать колеса противооткатными упорами. Это исключит возможность смещения машины во время работы. Далее требуется отключить аккумулятор и снять все навесные элементы кабины, которые могут помешать подъему или повредиться в процессе. Проверка исправности штатного механизма подъема и целостности всех шлангов и тяг, подключенных к кабине, также обязательна. Все эти шаги создают надежные условия для безопасного подъема и снижают риск аварий.
