Осциллограф С1 94 – это высококачественный инструмент для визуализации электрических сигналов, широко применяемый в различных областях, включая электронику, автоматику и диагностику. Чтобы эффективно использовать осциллограф, важно понимать его особенности и правильно настраивать оборудование в зависимости от типа измеряемого сигнала.
Первоначальная настройка осциллографа С1 94 начинается с выбора подходящей входной чувствительности и времени развертки. Правильный выбор этих параметров критичен для корректного отображения сигналов. Убедитесь, что чувствительность установленного канала соответствует амплитуде сигнала, а время развертки – его частоте. Например, для высокочастотных сигналов требуется использовать более короткое время развертки.
Настройка уровня отсечки также играет важную роль в точности измерений. С помощью регулировки отсечки можно настроить, чтобы осциллограф не показывал нежелательные шумы и искажения, которые могут исказить результаты. Для этого нужно точно настроить порог срабатывания, чтобы отображать только значимые колебания сигнала.
При работе с осциллографом важно помнить о безопасности. Перед началом измерений убедитесь, что осциллограф правильно заземлен, чтобы избежать повреждений устройства и обеспечить точность измерений. Также не забывайте о правильном подключении пробников и соблюдении инструкций по эксплуатации.
Понимание работы осциллографа С1 94 и правильная настройка помогут значительно повысить точность диагностики и анализируемых данных. Чем больше вы будете практиковаться с устройством, тем быстрее освоите его функционал и сможете эффективно решать задачи любого уровня сложности.

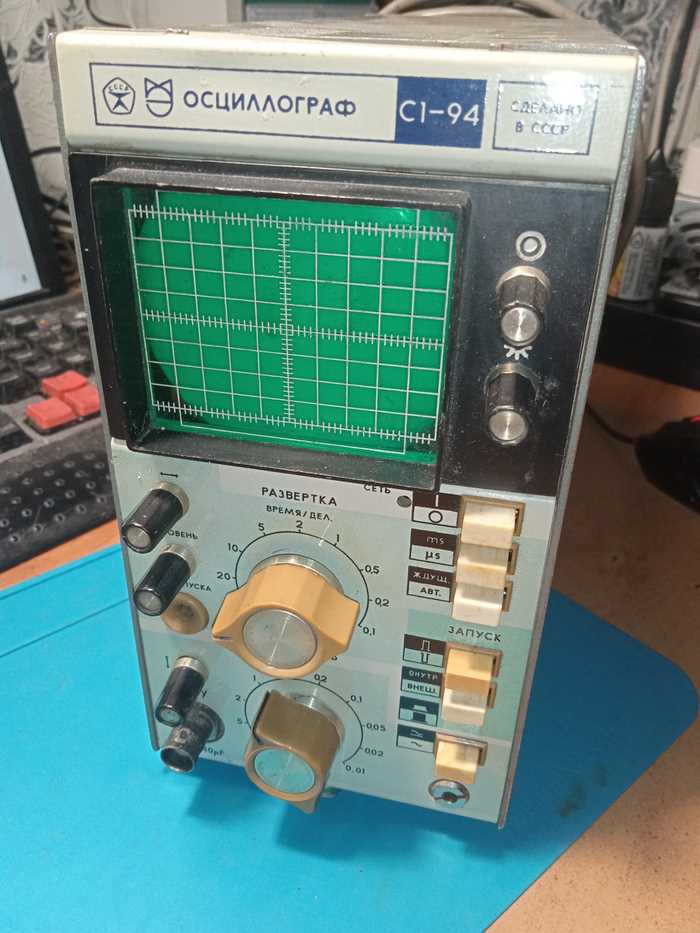

Подключение осциллографа С1 94 к измеряемому объекту
При подключении осциллографа С1 94 к измеряемому объекту необходимо соблюдать несколько важных принципов для обеспечения точных и стабильных измерений. В первую очередь следует убедиться, что осциллограф выключен перед подключением, чтобы избежать повреждений устройства и минимизировать риск электрических замыканий.
Подключение начинается с выбора подходящего пробника. Обычно осциллограф С1 94 оснащен пассивным пробником с коэффициентом деления 1:1 или 10:1, что позволяет адаптировать устройство под разные напряжения сигнала. Важно учитывать, что выбор коэффициента деления влияет на входное сопротивление и чувствительность осциллографа. Для работы с высоковольтными сигналами рекомендуется использовать делитель напряжения.
Подключение пробника осуществляется через соответствующий разъем на передней панели осциллографа. После этого подключите щупы пробника к измеряемому объекту. Для точных измерений щупы должны быть размещены как можно ближе к месту сигнала, чтобы избежать влияния длинных проводников, которые могут привести к искажениям сигнала. В случае работы с высокочастотными сигналами желательно использовать экранированные кабели.
Перед началом измерений важно правильно заземлить осциллограф. Для этого следует подключить заземляющий провод пробника к корпусу объекта измерений или к специально отведенному заземляющему контакту. Это поможет исключить возможные паразитные наводки и обеспечить точность данных.
Если измеряемый объект имеет нестабильный сигнал или переменное напряжение, следует использовать режимы триггера осциллографа, чтобы зафиксировать сигналы на экране. Для этого необходимо правильно настроить уровень триггера и тип триггера, что позволит четко отобразить периодичные сигналы на экране.
В случае работы с цифровыми или импульсными сигналами, важно правильно настроить полосовую фильтрацию, чтобы исключить нежелательные шумы и помехи. На осциллографе С1 94 для этого предусмотрены различные фильтры и настройки полосы пропускания, которые позволяют изолировать полезный сигнал.
Следует также учитывать, что слишком короткие или слишком длинные провода могут повлиять на точность измерений, особенно при высокочастотных измерениях. Поэтому стоит избегать использования длинных проводов и соблюдать рекомендации по длине подключения, указанные в технической документации.
Настройка времени и масштаба для точных измерений
Правильная настройка времени и масштаба на осциллографе С1 94 критична для получения точных и стабильных измерений. Чтобы минимизировать погрешности, необходимо настроить время на осциллографе в соответствии с частотой сигнала. Это позволяет достичь наилучшего отображения формы сигнала на экране устройства.
Для настройки времени введите значение, которое соответствует времени одного полного периода сигнала, разделённого на число делений экрана. Например, для сигнала с периодом 1 мс рекомендуется установить время на 1 мс/деление, чтобы форма сигнала не была сжата или растянута.
После установки времени следует настроить вертикальный масштаб (амплитуду). Масштаб зависит от амплитуды сигнала, и его следует подбирать таким образом, чтобы сигнал не выходил за пределы экрана. Для максимальной точности настройте вертикальный масштаб так, чтобы максимальное отклонение сигнала не превышало половины экрана.
Совет: Важно всегда проверять калибровку устройства перед измерениями. Для этого используйте встроенные калибровочные сигналы или внешний генератор, чтобы убедиться в точности отображаемых данных.
При настройке временной и вертикальной оси следует учитывать частоту сигнала и его амплитуду, чтобы обеспечить наиболее информативное и точное представление сигнала на экране осциллографа. Регулярно проверяйте настройки при изменении условий измерений, чтобы избежать искажений сигнала.
Как выбрать режим работы осциллографа С1 94 для различных сигналов
Выбор правильного режима работы осциллографа С1 94 напрямую влияет на точность измерений и интерпретацию сигналов. Важно учитывать тип сигнала и его особенности, чтобы обеспечить корректное отображение данных на экране.
Основные режимы работы, которые следует учитывать:
- Режим «Автоматический»: Рекомендуется для стабильных и однотипных сигналов. Осциллограф автоматически подстраивает параметры времени и масштаба для оптимального отображения сигнала.
- Режим «Секундомер»: Используется для измерения частоты сигнала. При выборе этого режима важно точно настроить время на осциллографе, чтобы максимально точно зафиксировать колебания.
- Режим «Треугольный сигнал»: Подходит для синусоидальных и треугольных сигналов. Осциллограф будет автоматически настраивать время и напряжение, чтобы максимизировать видимость пиков и спадов сигнала.
- Режим «Режим отображения импульсов»: Используется для отображения кратковременных импульсных сигналов. Подходит для анализа быстродействующих процессов и коротких временных интервалов.
Для нестабильных сигналов или сигналов с шумами рекомендуется использовать режим «Среднее значение» или «Сглаживание». Это поможет устранить помехи и повысить четкость сигнала.
Не забудьте о настройке каналов для многоканальных сигналов. Для точных измерений необходимо установить соответствующие коэффициенты усиления и времени для каждого канала, чтобы сигнал не перекрывал другой.
Регулярно проверяйте параметры настройки осциллографа, так как неверно выбранный режим может привести к искажению данных и снижению точности анализа.
Калибровка осциллографа С1 94 для достоверных данных
Для получения точных измерений при использовании осциллографа С1 94 крайне важно регулярно проводить калибровку прибора. Это гарантирует корректную работу устройства и исключает искажения данных, вызванные возможными отклонениями в его настройках.
Первоначально необходимо проверить основные параметры осциллографа, такие как временная базовая шкала и амплитудная шкала. Неправильные настройки этих величин могут привести к неточным результатам измерений. Для калибровки этих параметров используйте эталонные сигналы, такие как синусоидальные и прямоугольные импульсы, подаваемые на вход осциллографа.
Одним из важнейших аспектов является регулярная проверка коэффициента усиления. Осциллограф С1 94 имеет встроенную функцию автоматической калибровки усиления, но иногда требуется выполнить ручную настройку с использованием внешнего источника сигнала. Убедитесь, что усиление осциллографа точно соответствует подаваемому сигналу, чтобы избежать ошибок в измерениях амплитуды.
Для проверки точности измерений используйте калибровочный сигнал на входе осциллографа, который должен быть максимально стабильным и известным по характеристикам. Например, можно применить стандартный калибровочный сигнал частотой 1 кГц и амплитудой 1 В. Проверьте отображение сигнала на экране и убедитесь, что амплитуда и частота соответствуют указанным значениям.
В случае использования осциллографа для измерений высокочастотных сигналов важно калибровать горизонтальную шкалу временной базы. Даже небольшие отклонения могут привести к ошибкам в анализе формы сигнала, особенно при работе с импульсными или переменными сигналами. Регулярная проверка временной базы помогает избежать таких проблем.
Кроме того, важно контролировать состояние всех подключений и компонентов осциллографа, таких как щупы и кабели. Старые или поврежденные соединения могут влиять на точность измерений, и для гарантии достоверных данных их следует периодически заменять.
Применяя эти методы, можно значительно повысить точность измерений и доверие к данным, получаемым с осциллографа С1 94.
Использование триггера для стабилизации сигнала на экране
Триггер на осциллографе С1 94 играет ключевую роль в стабилизации сигнала, особенно при анализе периодических сигналов. Для того чтобы сигнал на экране отображался без искажений и не «плавал», важно правильно настроить триггер.
Первоначально необходимо выбрать подходящий источник триггера. Это может быть входной канал или внешнее событие. В зависимости от частоты сигнала и его формы, выбирается один из режимов: нормальный, авто или одиночный. В режиме нормального триггера осциллограф стабилизирует сигнал только в том случае, если он превышает пороговое значение. В режиме авто осциллограф будет пытаться захватить сигнал, даже если его частота недостаточна для нормальной синхронизации. Режим одиночного триггера используется для анализа одноразовых событий, таких как импульсы.
Для стабилизации сигнала важно правильно установить уровень триггера, который определяет порог, при котором осциллограф будет фиксировать сигнал. Слишком высокий уровень может привести к пропуску сигналов, а слишком низкий – к наложению помех и ложным срабатываниям. Рекомендуется начинать настройку с уровня, близкого к амплитуде сигнала, и постепенно корректировать его для получения четкой картины на экране.
При работе с низкочастотными сигналами важно учитывать частоту срабатывания триггера. Для стабильного отображения сигнала на экране частота триггера должна быть настроена таким образом, чтобы совпадать с периодом сигнала, обеспечивая его точное «захватывание» в каждый момент времени. Часто для этого используется режим «Плоский» или «Линейный» выбор частоты срабатывания.
Если сигнал слишком шумный, рекомендуется использовать высокочастотный фильтр или активировать функции подавления помех, доступные на осциллографе. Это поможет снизить влияние случайных колебаний и улучшить видимость основного сигнала.
Правильная настройка триггера позволяет не только стабилизировать сигнал, но и повысить точность измерений, гарантируя, что отображаемая информация соответствует реальной форме сигнала.

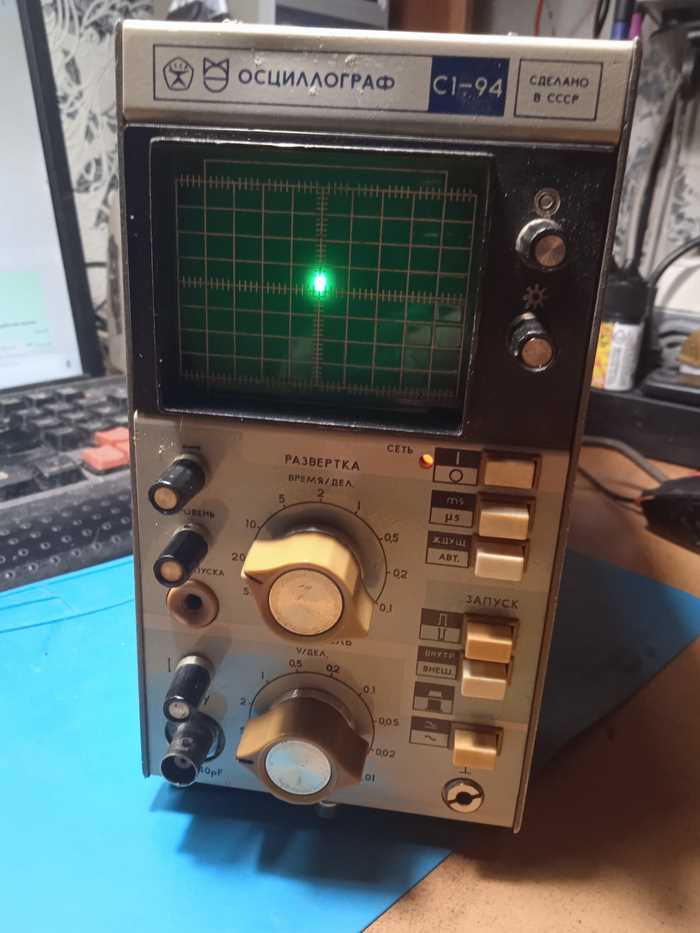

Как правильно интерпретировать график осциллограммы
График осциллограммы отображает изменения сигнала во времени, и правильная интерпретация его данных важна для точных измерений. Каждый элемент графика несет специфическую информацию, которую необходимо учитывать при анализе.
Первое, что нужно понять, это оси графика. Горизонтальная ось (ось времени) показывает интервал времени, а вертикальная ось (ось амплитуды) – величину сигнала. Расстояние между соседними точками на оси времени определяет временную шкалу, а между точками на оси амплитуды – уровень сигнала.
Частота сигнала определяется через длину одного полного цикла на осциллограмме. Измерив период сигнала (время одного цикла), можно вычислить частоту, используя формулу: Частота = 1 / Период.
Для определения амплитуды сигнала необходимо измерить разницу между максимальным и минимальным значениями на вертикальной оси. Это позволяет точно оценить, насколько сильно колеблется сигнал.
Форма сигнала играет ключевую роль в интерпретации. Прямоугольные, синусоидальные или импульсные формы сигналов могут дать информацию о типе работы устройства. Например, синусоидальные сигналы характерны для постоянных источников, в то время как импульсные могут свидетельствовать о кратковременных пиках или переходных процессах.
Если осциллограмма демонстрирует искажения, это может быть связано с проблемами в работе устройства или помехами. В таких случаях важно обратить внимание на стабилизацию сигнала с помощью триггера и настройки масштаба времени и амплитуды.
Также стоит обратить внимание на синхронизацию сигнала. Если синхронизация нарушена, график может «плавать», что усложнит интерпретацию. Настройка триггера позволяет устранить этот эффект и обеспечить стабильность изображения.
Наконец, следует всегда проверять корректность установленных масштабов. Неправильный выбор масштаба может привести к тому, что график станет слишком сжатым или растянутым, что затруднит анализ.

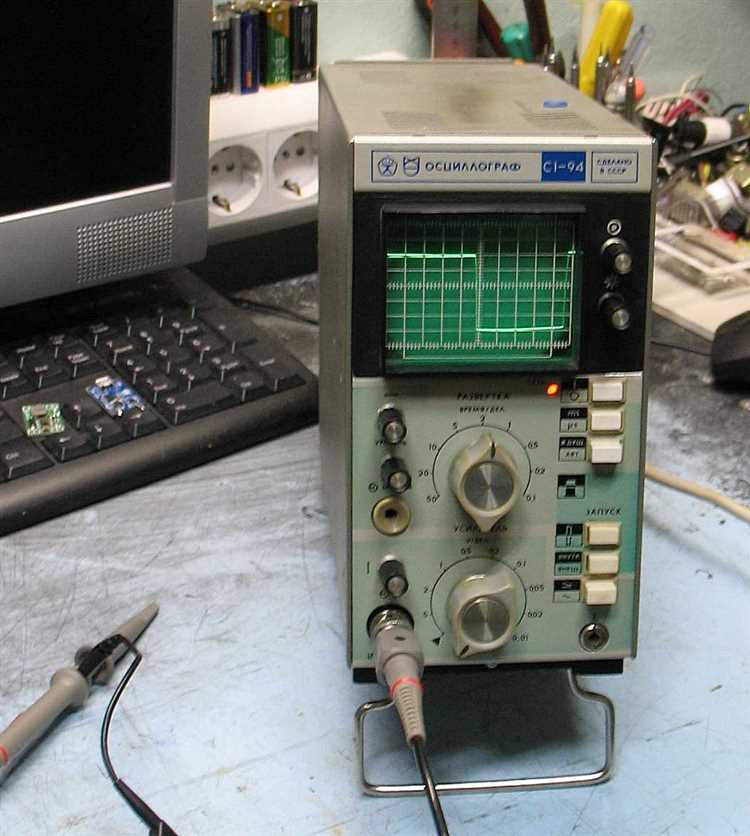

Решение распространенных проблем при использовании осциллографа С1 94
Еще одной частой ошибкой является некорректная установка масштаба по времени. В случае слишком быстрого или слишком медленного времени на экране могут быть либо слишком мелкие детали сигнала, либо полное его исчезновение. Чтобы избежать этого, следует выбирать время на осциллографе, которое соответствует частоте сигнала, и корректировать масштаб в зависимости от изменения характеристик сигнала.
Если сигнал на экране слишком слабый или искаженный, это может свидетельствовать о неправильном подключении пробников или низком уровне сигнала. Для устранения этой проблемы нужно проверить соединения и убедиться в правильности подключения, а также увеличить чувствительность осциллографа, настроив соответствующие параметры усиления.
Другой распространенной проблемой является наличие помех на экране осциллографа. Это может быть вызвано электромагнитными помехами от других приборов или неправильной изоляцией проводов. В таких случаях полезно использовать экранированные кабели и минимизировать влияние внешних источников помех.
Если отображаемая информация не соответствует ожиданиям, стоит проверить калибровку осциллографа. Регулярная калибровка прибора необходима для обеспечения точности измерений. Некачественная калибровка может привести к неверным результатам, что особенно важно в точных измерениях и научных экспериментах.
Вопрос-ответ:
Как правильно выбрать режим работы осциллографа С1 94 для разных типов сигналов?
Для правильного выбора режима осциллографа С1 94 необходимо учитывать характеристики измеряемого сигнала. Если сигнал постоянный, лучше выбрать режим постоянного напряжения (DC), который будет отображать стабильные значения без учета изменений по времени. Для переменных сигналов рекомендуется использовать режим переменного напряжения (AC), который исключает постоянную составляющую и показывает только колебания. Если требуется наблюдать временные изменения, можно активировать режим временного раздела (Time Base), который позволяет регулировать скорость отображения сигнала на экране.
Что делать, если осциллограф С1 94 не стабилизирует сигнал на экране?
Если сигнал не стабилизируется, первым делом нужно проверить настройки триггера осциллографа. Неправильное положение триггера может привести к нестабильности сигнала. Убедитесь, что уровень триггера установлен правильно, а также что выбрана правильная частота триггера, соответствующая частоте сигнала. Если проблема сохраняется, стоит проверить подключение кабелей и исправность самой аппаратуры, а также проверить настройки времени и масштаба, чтобы убедиться, что они соответствуют сигналу.
Как правильно интерпретировать осциллограмму на осциллографе С1 94?
Для корректной интерпретации осциллограммы важно учитывать несколько ключевых факторов. Во-первых, определите, какой тип сигнала вы наблюдаете (синусоидальный, прямоугольный и т.д.). Затем обратите внимание на амплитуду сигнала (разницу между максимальным и минимальным значением на вертикальной оси) и период, который определяет частоту сигнала. Также важно понимать смещение сигнала относительно нулевой линии, чтобы выявить возможные искажения. В случае нестабильных сигналов стоит проверить настройки триггера и масштаба.
Как часто нужно калибровать осциллограф С1 94 и что для этого нужно сделать?
Калибровку осциллографа С1 94 следует проводить регулярно, минимум раз в год, чтобы гарантировать точность измерений. Для калибровки осциллографа используется специальное калибровочное устройство, которое проверяет и настраивает его внутренние параметры, такие как чувствительность, линейность и точность измерений. Во время калибровки также проверяются и настраиваются пороговые значения для триггера, а также масштаб времени. Калибровку можно провести самостоятельно, следуя инструкциям в руководстве пользователя, или доверить эту задачу квалифицированному специалисту.
