Понижение напряжения блока питания требует точного расчёта и правильного выбора компонентов. Избыточное напряжение может привести к перегреву и выходу оборудования из строя, а недостаток – к нестабильной работе или снижению производительности. Основная задача – добиться нужного уровня напряжения с минимальными потерями и без риска повреждения.
Для безопасного снижения напряжения обычно применяют линейные стабилизаторы, понижающие преобразователи (DC-DC) и резистивные делители. Каждый метод имеет свои ограничения по мощности, КПД и температурному режиму, поэтому выбор зависит от конкретных технических требований и условий эксплуатации.
Перед началом работы важно измерить исходное напряжение и рассчитать допустимую мощность рассеяния на элементах схемы. Рекомендуется использовать вольтметр с точностью не ниже 1% и учитывать максимальный ток нагрузки. Невыполнение этих условий увеличивает риск короткого замыкания и повреждения оборудования.
Выбор подходящего понижающего трансформатора для блока питания
Обратите внимание на коэффициент трансформации, который рассчитывается как отношение входного напряжения к выходному. Для типичной сети 220 В и требуемого напряжения 12 В необходим трансформатор с коэффициентом около 18.3. При нестандартных напряжениях учитывайте возможные отклонения в диапазоне ±5%.
Качество сердечника трансформатора напрямую влияет на эффективность и тепловыделение. Предпочтительнее выбирать изделия с ферритовыми или ламинированными железными сердечниками, обладающими низкими потерями и высокой магнитной проницаемостью.
Важен также тип обмотки и сечение проводника – для снижения потерь медные обмотки с толщиной провода, рассчитанной по току нагрузки, обеспечат стабильную работу без перегрева. Для более точного расчета используйте формулу I = P / U, где I – ток нагрузки, P – мощность, U – выходное напряжение.
Проверяйте наличие защит от короткого замыкания и перегрузок, если трансформатор используется в ответственных схемах питания. Это повышает надежность и безопасность эксплуатации блока питания.
Для компактных устройств рассмотрите трансформаторы с пониженным уровнем шума и вибраций, что важно в бытовой и медицинской технике.
В случае нестандартных напряжений или необходимости регулировки выходного значения стоит рассмотреть трансформаторы с несколькими отводами на вторичной обмотке, что позволяет гибко настраивать уровень понижения.
Использование стабилизатора напряжения для точной регулировки
Стабилизатор напряжения – оптимальное решение для получения стабильного и точного выходного напряжения при снижении напряжения блока питания. Линейные стабилизаторы, такие как серии 78xx (например, 7805 для 5 В), обеспечивают постоянное напряжение с минимальными пульсациями и низким уровнем шума. Их использование оправдано при токах до 1–1,5 А и разнице входного и выходного напряжения не более 15 В для сохранения эффективности.
Для более высоких токов или больших падений напряжения рекомендуется применять импульсные стабилизаторы (DC-DC преобразователи). Они обеспечивают КПД до 90% и более, снижая тепловые потери. Важный параметр – точность стабилизации, которая в современных модулях достигает ±1% и меньше, что критично для чувствительных электронных устройств.
Выбор стабилизатора требует учета максимального тока нагрузки, допустимой потери мощности и теплового режима. Для линейных моделей обязательна установка радиатора, рассчитываемого по формуле P = (Vin — Vout) × I, где P – тепловая мощность, Vin – входное напряжение, Vout – выходное, I – ток нагрузки.

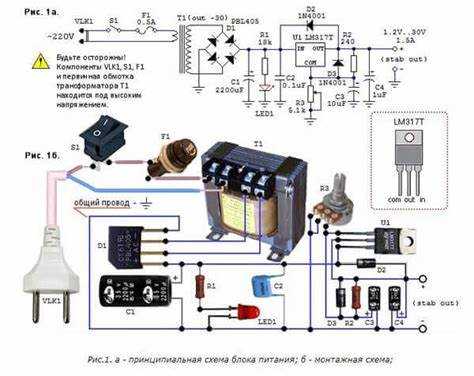

При необходимости регулировки выходного напряжения лучше использовать регулируемые стабилизаторы серии LM317 или аналогичные, позволяющие плавно менять напряжение в диапазоне от 1,25 В до 37 В с точностью порядка 1%. Регулировка осуществляется подбором резистивного делителя на выходе.
Использование стабилизатора повышает безопасность цепи за счёт ограничения перенапряжений и стабилизации работы подключённых компонентов. Важно соблюдать требования производителя к входному фильтру и конденсаторам для предотвращения колебаний и повышения устойчивости схемы.
Сборка схемы с резистором для снижения напряжения
Для понижения напряжения блока питания с помощью резистора необходимо правильно подобрать номинал и мощность элемента. Значение сопротивления рассчитывается по формуле: R = (Uвход — Uвыход) / I, где Uвход – исходное напряжение, Uвыход – желаемое напряжение, I – потребляемый ток.
Мощность резистора определяется как P = (Uвход — Uвыход) × I. Рекомендуется брать резистор с запасом по мощности минимум 20-30%, чтобы избежать перегрева и выхода из строя.
Резистор устанавливается последовательно с нагрузкой. Для стабилизации работы схемы следует учитывать, что ток нагрузки должен быть постоянным или иметь небольшие колебания, иначе напряжение на выходе будет изменяться вместе с током.
При сборке важно обеспечить надежные контакты и использовать резистор с подходящим типом корпуса, например, мощный проволочный или керамический, способный выдержать тепловую нагрузку.
Использование резистора подходит для понижения напряжения в низком диапазоне и при сравнительно стабильном токе нагрузки. Для больших мощностей и переменных токов следует рассмотреть другие методы стабилизации.
Применение линейного понижающего регулятора напряжения
Линейные регуляторы напряжения обеспечивают стабильное выходное напряжение за счёт пропорционального снижения входного напряжения. В устройствах с небольшим током нагрузки (до 1–2 А) они обеспечивают простую и надёжную стабилизацию.
Для правильного выбора важно учитывать разность напряжений вход-выход, так как избыточная разница приводит к избыточному тепловыделению на регуляторе. Например, при входном 12 В и выходном 5 В при токе 1 А рассеиваемая мощность составит (12-5)*1 = 7 Вт, что требует установки радиатора с соответствующим тепловым сопротивлением.
При проектировании цепи питания с линейным регулятором стоит предусмотреть конденсаторы на входе и выходе (обычно 0,33 мкФ на входе и 0,1 мкФ на выходе), что улучшит стабильность и уменьшит шумы. При нагрузках с высокой динамикой желательно использовать низкоимпедансные конденсаторы.
Типичные популярные модели – LM7812, LM7805, LM317. LM317 позволяет задавать выходное напряжение при помощи внешних резисторов, что обеспечивает гибкость настройки. Важно проверить технические характеристики выбранного регулятора, особенно максимально допустимый ток и минимальное входное напряжение.
Линейные регуляторы не подходят для высокомощных применений с большим разбросом входного напряжения и нагрузочного тока из-за потерь энергии. Для таких случаев предпочтительнее использовать импульсные регуляторы. Однако для устройств с небольшим потреблением и минимальными помехами линейные регуляторы остаются оптимальным решением.
Особенности понижения напряжения с помощью импульсного преобразователя
Импульсный преобразователь напряжения (DC-DC понижающий) обеспечивает эффективное снижение напряжения с минимальными потерями энергии. Основное преимущество – высокая КПД, достигающий 85–95%, что существенно снижает нагрев и позволяет использовать компактные радиаторы.
Ключевые параметры и рекомендации для правильного выбора и настройки импульсного преобразователя:
- Входное и выходное напряжение: важно подобрать преобразователь, поддерживающий диапазон входного напряжения выше максимального уровня блока питания и обеспечивающий стабильное выходное напряжение под нагрузкой.
- Ток нагрузки: устройство должно выдерживать максимальный ток потребления, учитывая запас по току не менее 20–30% для надежности и предотвращения перегрева.
- Частота переключения: высокая частота (обычно 100–500 кГц) уменьшает размеры индуктивности и конденсаторов, но увеличивает требования к качеству компонентов и усложняет схему.
- Индуктивность и емкость фильтра: подбор компонентов фильтрации напрямую влияет на уровень пульсаций выходного напряжения и эффективность преобразования.
Для безопасной эксплуатации:
- Обязательно использовать защиту по току и напряжению – многие модули содержат встроенные механизмы отключения при перегрузке или коротком замыкании.
- Обеспечить качественное теплоотведение: даже при высокой эффективности преобразователь выделяет тепло, особенно при больших токах.
- Размещать преобразователь вдали от чувствительной электроники для минимизации электромагнитных помех.
- При проектировании соблюдать рекомендованные схемы включения и развязку питания для предотвращения нестабильной работы и повреждения элементов.
Использование импульсного преобразователя предпочтительно при необходимости компактного, мощного и энергоэффективного снижения напряжения, особенно в мобильных и промышленных системах.
Техника безопасного подключения дополнительных компонентов к блоку питания
Перед подключением дополнительных компонентов необходимо отключить блок питания и проверить соответствие номиналов напряжения и тока подключаемых устройств с параметрами источника питания.
Используйте провода с сечением не менее 0,75 мм² для токов до 5 А, при больших нагрузках – соответствующее сечение, чтобы избежать перегрева и падения напряжения.
Для надёжного контакта применяйте пайку или клеммные соединения, исключая скрутки и неплотные контакты. В местах соединений рекомендуется использовать термоусадочную трубку для изоляции.
Обязательно устанавливайте предохранители, рассчитанные на ток примерно на 20 % выше номинального тока нагрузки, чтобы предотвратить повреждение оборудования при коротких замыканиях.
При использовании нескольких напряжений подключайте отдельные стабилизаторы или DC-DC преобразователи для каждого компонента, чтобы избежать взаимных помех и обеспечить стабильность работы.
При наличии длительных нагрузок контролируйте температуру компонентов и блока питания, используя радиаторы и при необходимости вентиляторы для охлаждения.
В цепи питания рекомендуется установить фильтрующие конденсаторы ёмкостью от 10 до 100 мкФ рядом с каждым подключаемым компонентом для снижения пульсаций и помех.
При сложных схемах включайте защиту от перенапряжения и обратной полярности, используя стабилитроны или диоды Шоттки, чтобы повысить надёжность и безопасность системы.
Методы контроля и проверки пониженного напряжения перед использованием
Для точного измерения пониженного напряжения применяют цифровой мультиметр с точностью не ниже 0,5%. Перед измерением важно проверить исправность щупов и откалибровать прибор по эталонному источнику напряжения. Измерения проводят при рабочей нагрузке, чтобы учитывать возможные падения напряжения под нагрузкой.
Использование осциллографа необходимо при импульсных преобразователях для оценки стабильности и формы выходного сигнала. Амплитуда пульсаций не должна превышать 1–2% от номинального напряжения. Анализ временных характеристик позволяет выявить помехи и нестабильность в работе схемы.
При работе с регулируемыми стабилизаторами важно проверить напряжение на выходе при максимальной и минимальной нагрузке, контролируя соответствие параметров паспортным данным устройства. При отклонении свыше 5% требуется настройка или замена компонентов.
Перед подачей напряжения на чувствительные устройства рекомендуется использовать пробник напряжения для подтверждения отсутствия перенапряжений и ошибок подключения. Также целесообразно применять защитные элементы – предохранители или ограничители тока для исключения аварийных ситуаций при неправильных измерениях.
Вопрос-ответ:
Какие методы можно использовать для безопасного снижения напряжения блока питания?
Для снижения напряжения блока питания применяются несколько подходов. Один из самых простых — использование линейных регуляторов, которые уменьшают напряжение, рассеивая излишки энергии в виде тепла. Также популярны импульсные преобразователи, работающие по принципу переключения и обеспечивающие высокую энергоэффективность с меньшим нагревом. Другой вариант — применение резисторов или делителей напряжения, однако такой способ годится только для низких токов и может быть ненадежным при изменении нагрузки. При выборе метода важно учитывать требования к стабильности выходного напряжения и тепловые условия эксплуатации.
Как проверить, что напряжение действительно понижено до нужного уровня перед подключением к устройству?
Для контроля напряжения используют мультиметры или специализированные вольтметры с высокой точностью. Рекомендуется измерять напряжение сразу после элементов понижения — регуляторов или преобразователей — при включенной нагрузке, чтобы получить реальные показатели под рабочей нагрузкой. Кроме того, полезно проверить стабильность напряжения во времени, особенно если используется импульсный преобразователь, так как скачки и шумы могут повредить подключаемую электронику.
Какие риски могут возникнуть при неправильном снижении напряжения блока питания?
Если напряжение снижается неправильно, возможны перегрев компонентов, нестабильная работа устройств или их повреждение из-за недопустимых перепадов. К примеру, использование неподходящего резистора может привести к слишком высокому току, а слабый регулятор не справится с нагрузкой и выйдет из строя. Также отсутствие защиты от короткого замыкания и перегрузки увеличивает риск поломки блока питания или подключаемой техники. Поэтому важно подобрать компоненты с учетом максимальной мощности и контролировать тепловой режим.
Можно ли использовать простой резистор для понижения напряжения блока питания при работе с мощными устройствами?
Использование резистора для снижения напряжения у мощных потребителей нецелесообразно. Резистор создает падение напряжения, пропорциональное току, поэтому при изменении нагрузки выходное напряжение будет нестабильным. Кроме того, резистор сильно нагревается при больших токах, что снижает безопасность и надежность. Для мощных устройств предпочтительнее применять регуляторы или преобразователи, которые обеспечивают стабильное напряжение и выдерживают требуемую нагрузку без перегрева.
