Как сделать из карбюратора инжектор на ниве

Переделка двигателя Нивы с карбюраторной системы на инжекторную – это практичное решение, если требуется повысить надежность запуска, снизить расход топлива и обеспечить более стабильную работу мотора в различных условиях. Инжекторная система подачи топлива обеспечивает точное дозирование смеси, что особенно важно при эксплуатации автомобиля в условиях перепада температур или частых поездок по бездорожью.

Для реализации такой переделки потребуется заменить целый ряд компонентов: карбюратор меняется на впускной коллектор с форсунками, устанавливаются датчики коленвала, дроссельный узел, блок управления двигателем (ЭБУ), топливная рампа, электробензонасос с обраткой и датчики температуры и кислорода. Без модернизации системы питания и электрики корректная работа инжектора невозможна.

Рекомендуется использовать компоненты от серийных инжекторных моделей ВАЗ, таких как ВАЗ-21214. Это минимизирует проблемы совместимости и упрощает последующую настройку. Например, блок управления М73 или М7.9.7 хорошо адаптирован под характеристики двигателя 21213.

Особое внимание следует уделить организации электропроводки. Инжектор требует точной и стабильной передачи сигналов от датчиков к ЭБУ. Необходимо проложить жгут проводки с учетом температурных зон под капотом, а также обеспечить надежную защиту соединений от влаги и вибраций. Ошибки на этом этапе могут привести к нестабильной работе двигателя или полной остановке подачи топлива.

Также потребуется доработка топливной системы: установка модуля с насосом в бак, изменение трассы топливопроводов и добавление обратной линии. Использование фильтра тонкой очистки с давлением до 3 бар и регулятора давления строго обязательно. Только при соблюдении всех технических требований можно добиться уверенного запуска двигателя, корректной работы на холостом ходу и адекватной реакции на педаль газа.

Выбор подходящей инжекторной системы для двигателя ВАЗ

Для переделки карбюраторной Нивы на инжектор целесообразно использовать комплект, основанный на системе управления Январь 5.1 или 7.2. Эти блоки обеспечивают стабильную работу двигателя ВАЗ-21213 и совместимы с большинством штатных датчиков. Январь 7.2 предпочтительнее благодаря наличию встроенного контроллера холостого хода и возможности гибкой настройки по параметрам впрыска.

Оптимальный выбор – модуль зажигания с индивидуальными катушками на цилиндр (DIS-система). Он устраняет необходимость в трамблёре, повышает надёжность и точность искрообразования. Подключение к блоку Январь 7.2 реализуется напрямую, без дополнительных преобразователей сигналов.

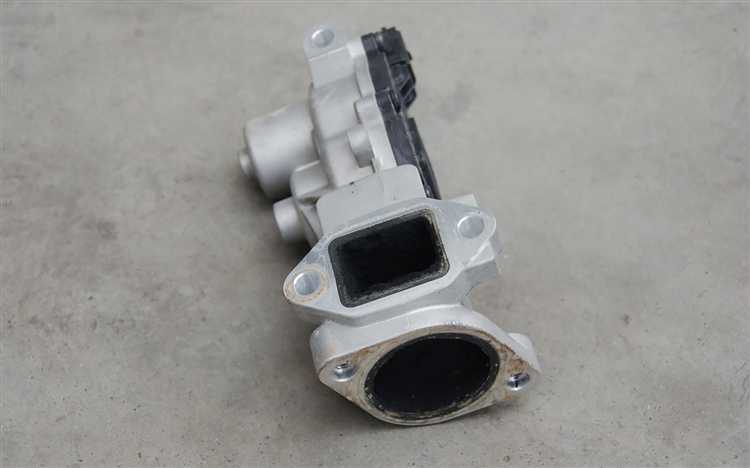

Для впуска рекомендуется использовать ресивер от инжекторной Нивы ВАЗ-21214, так как он имеет подходящие размеры и крепления. Дроссельный узел можно взять с того же мотора – с установленным датчиком положения дроссельной заслонки (ДПДЗ) и регулятором холостого хода (РХХ).

Форсунки лучше всего подойдут от 8-клапанного двигателя ВАЗ-2111. Их производительности (около 160–180 см³/мин) достаточно для стандартного объёма 1.7 литра, а сопротивление обмотки (около 14 Ом) совместимо с вышеуказанными ЭБУ.

Для точного контроля подачи топлива необходимо установить датчики массового расхода воздуха (ДМРВ) – например, Bosch 0 280 218 037 или аналогичные, используемые в системах ВАЗ-2110. Они обеспечивают точные данные для расчёта топливной смеси при любых режимах.

Электробензонасос высокого давления следует монтировать вне бака – предпочтительно использовать модель от ВАЗ-2110. Обязательно устанавливается фильтр тонкой очистки и обратка для стабилизации давления.

Выбор конкретного комплекта зависит от совместимости с проводкой, особенностей кузова и доступности компонентов. Приоритет стоит отдавать проверенным решениям от серийных инжекторных моделей ВАЗ, минимизируя количество нестандартных доработок.

Необходимые комплектующие для замены карбюратора на инжектор

Для перехода с карбюраторной системы на инжекторную в Ниве потребуется полный набор компонентов, обеспечивающих точную подачу топлива, управление зажиганием и взаимодействие с электронной системой управления двигателем.

• Инжекторный впускной коллектор – отличается от карбюраторного наличием посадочных мест под форсунки и датчики. Подходит коллектор от моделей ВАЗ 21214 или 2131 с двигателем 1.7.
• Топливная рампа с форсунками – используется стандартная рампа от инжекторных версий Нивы. Форсунки подбираются по характеристикам мотора (стандарт – 167–185 мл/мин).
• ЭБУ (электронный блок управления) – желательно брать блок Bosch M7.9.7 или Январь 7.2, адаптированный под конкретный двигатель. Использование «мозгов» от ВАЗ 2110 возможно, но требует прошивки под 8-клапанный мотор.
• Жгут проводки инжекторной системы – выбирается в соответствии с используемым ЭБУ. Рекомендуется брать комплект с минимальными переделками под кузов 21213.
• Датчики:
  • датчик положения дроссельной заслонки (ДПДЗ);
  • датчик абсолютного давления (ДАД);
  • датчик температуры охлаждающей жидкости (ДТОЖ);
  • датчик детонации;
  • датчик кислорода (лямбда);
  • датчик положения коленвала (ДПКВ);
  • датчик фаз (опционально для распределённого впрыска).
• Топливный насос высокого давления – устанавливается в бак или на раме. Подходит насос от инжекторной Нивы или ВАЗ 2110. Давление – 3–4 бара.
• Топливный фильтр тонкой очистки – монтируется после насоса. Подходит стандартный от ВАЗ 2109 инжектор.
• Обратная топливная магистраль – обязательно при использовании системы с обраткой. Прокладывается в паре с подающей линией.
• Дроссельный узел – используется от инжекторных ВАЗ с системой датчиков. Диаметр подбирается в зависимости от мощности двигателя.
• Регулятор холостого хода (РХХ) – необходим для стабильной работы двигателя на холостом ходу. Совмещён с дроссельным узлом или отдельным модулем.
• Воздушный фильтр с патрубками – от инжекторной версии Нивы. Желательно предусмотреть герметичный подвод воздуха.
• Коммутатор и катушка зажигания – подбираются под выбранную схему зажигания. При использовании DIS-системы потребуется модуль без распределителя.

Установка этих компонентов требует переделки топливной системы, жгута электропроводки и адаптации кузова под новые узлы. Оптимальным вариантом считается покупка донора с завода – Нивы с инжекторным мотором, с которого можно перенести весь комплект без несостыковок.

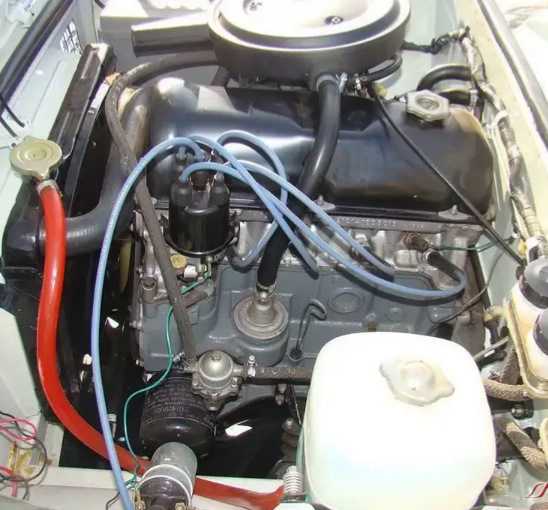

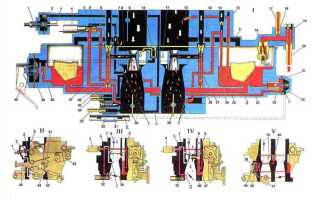

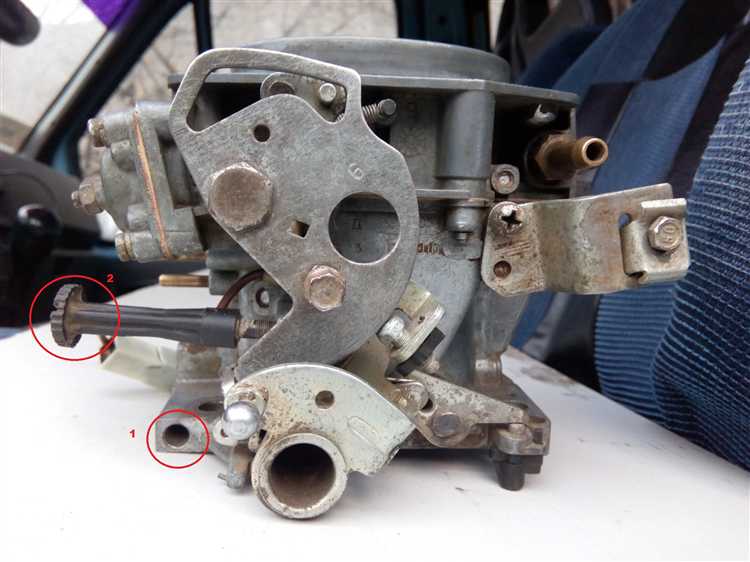

Снятие карбюраторного оборудования и подготовка двигателя

Перед демонтажем карбюраторной системы необходимо отключить аккумуляторную батарею, чтобы исключить короткие замыкания при работе с топливной и электрической частью. Далее сливается топливо из карбюратора, отсоединяются топливопроводы и трос газа.

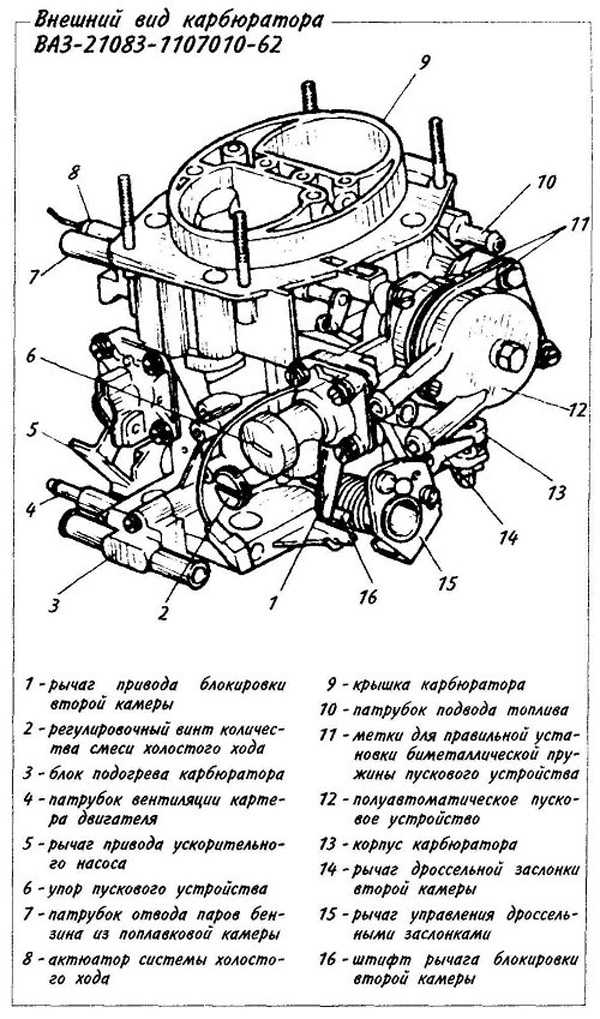

Карбюратор крепится к впускному коллектору на четырёх шпильках. После снятия воздушного фильтра откручиваются гайки крепления, и карбюратор аккуратно снимается. Параллельно демонтируется вакуумный корректор зажигания, если он интегрирован в систему.

Инжекторная система требует другого впускного коллектора, поэтому необходимо снять старый, предназначенный для карбюратора. Вместе с ним удаляется механический топливный насос, установленный сбоку блока цилиндров. Его отверстие перекрывается заглушкой с прокладкой.

Далее очищаются посадочные поверхности впускного и выпускного коллекторов от остатков прокладок и герметика. Особое внимание – резьбам шпилек и плоскостям прилегания. Наличие неровностей или загрязнений недопустимо при установке инжекторного коллектора.

Для установки датчиков и топливной рампы потребуется доработка головки блока цилиндров – проверяется наличие отверстий под датчик температуры ОЖ, датчик детонации и датчик положения коленвала. Если на блоке отсутствует место под датчик коленвала (на ранних моделях), придётся использовать внешний шкив с датчиком и соответствующим кронштейном.

Также необходимо проверить состояние системы охлаждения и шлангов – в инжекторной системе требуется стабильная температура, поэтому рекомендуется заменить термостат и проверить радиатор. Параллельно проводится диагностика ГРМ, особенно если планируется установка датчика фазы (распредвала).

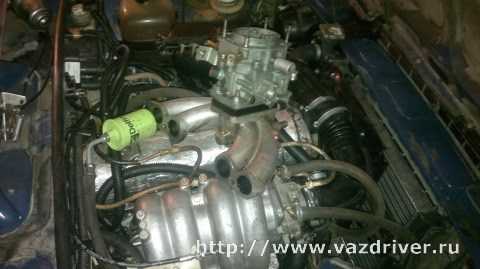

Установка топливной рампы и форсунок на ГБЦ Нивы

Для установки топливной рампы и форсунок на головку блока цилиндров Нивы необходимо использовать впускной коллектор от инжекторного двигателя ВАЗ 21214. Карбюраторный коллектор несовместим по геометрии и не имеет креплений под форсунки.

Перед установкой демонтируется старый коллектор вместе с прокладкой. Поверхность прилегания на ГБЦ очищается от остатков герметика и нагара. Новая прокладка должна точно соответствовать посадочным отверстиям. При установке коллектора важно соблюдать момент затяжки болтов – 21–25 Н·м, начиная с центральных и двигаясь по диагонали.

Форсунки выбираются в зависимости от планируемой конфигурации двигателя. Для стандартного мотора подходят модели с производительностью 160–180 см³/мин, например, Bosch 0 280 158 502. Перед монтажом резиновые уплотнители форсунок смазываются силиконовой смазкой для предотвращения подсоса воздуха и облегчения установки.

Форсунки вставляются в гнезда рампы до упора, после чего вся сборка аккуратно устанавливается на коллектор. Крепление рампы осуществляется через штатные болты с втулками. Усилие затяжки – не более 10 Н·м, чтобы не повредить пластиковую рампу или посадочные места в алюминиевом коллекторе.

Штуцер подачи топлива подключается через армированный бензостойкий шланг, рассчитанный на давление не ниже 3 бар. Обратная магистраль подсоединяется через регулятор давления топлива, расположенный на конце рампы. Перед запуском системы обязательно производится опрессовка и проверка на утечки под давлением с помощью диагностического манометра.

Монтаж бензонасоса высокого давления и фильтра тонкой очистки

Для работы инжекторной системы требуется стабильное давление топлива в пределах 3–4 бар. Штатный бензонасос карбюраторной Нивы не подходит, поэтому необходима установка внешнего или погружного бензонасоса высокого давления, а также фильтра тонкой очистки топлива.

Чаще всего применяется погружной бензонасос от ВАЗ-2110 или аналогичный по характеристикам. Установка осуществляется в модуль топливозаборника, установленный в бак вместо старого поплавкового механизма. Для этого потребуется:

• Модуль бензонасоса с регулятором давления и обратным клапаном;
• Уплотнительное кольцо и фиксирующее кольцо для герметизации фланца;
• Изменение горловины бака или установка переходного фланца под модуль 2110;
• Подключение электрических проводов питания через гермоввод или штатный разъём.

Альтернативный вариант – установка внешнего насосного узла. Для него потребуется:

• Электробензонасос высокого давления (например, Bosch 0580453438);
• Топливный фильтр тонкой очистки (желательно металлический, под рабочее давление 5–6 бар);
• Крепёж под кузовом, вдоль задней балки, с антивибрационными прокладками;
• Топливные магистрали из бензостойкого армированного шланга (диаметр 8 мм);
• Обратный клапан и тройник для подключения обратной магистрали;
• Электропитание через реле с предохранителем (15А), управление – от ЭБУ через реле бензонасоса.

Фильтр тонкой очистки устанавливается после насоса, ближе к моторному отсеку, до рампы. Обязательно выбирать фильтр с направлением потока и соответствием по резьбе или диаметру штуцеров. Желательно располагать его горизонтально, вдали от источников нагрева.

Прокладка топливопроводов выполняется вдоль штатной магистрали. Все соединения опрессовываются, используется только хомут ленточного типа. Не допускается использование пластиковых трубок без термозащиты в зоне выхлопа.

Перед запуском двигателя рекомендуется прокачка системы для удаления воздуха. При включении зажигания насос должен создавать давление около 3,2 бар – значение проверяется манометром на рампе. Любые утечки – повод немедленно остановить работу и устранить неисправность.

Укладка жгута проводки инжекторной системы и подключение ЭБУ

Жгут проводки инжекторной системы следует прокладывать вдоль штатных траекторий, максимально избегая контакта с острыми кромками и горячими поверхностями. Используйте пластиковые клипсы и хомуты для фиксации проводов, обеспечивая надежную фиксацию и исключая вибрации.

Особое внимание уделите разделке и изоляции соединений – контакты должны быть герметичными, особенно в зонах с повышенной влажностью. Для подключения к ЭБУ используйте оригинальные или рекомендованные производителем разъемы, строго соблюдая цветовую маркировку и распиновку проводов.

Питание ЭБУ подключается к аккумулятору через предохранитель на 15-20 А, а масса должна быть закреплена на штатной точке кузова с минимальным сопротивлением. Для датчиков, таких как датчик положения коленвала, дроссельной заслонки и температуры, важно обеспечить правильное подключение к соответствующим входам ЭБУ без дополнительных ответвлений.

При прокладке жгута избегайте пересечений с силовыми кабелями высокого тока и цепями зажигания, чтобы минимизировать электромагнитные помехи. Рекомендуется использовать экранированные провода для сигналов датчиков с низким уровнем напряжения.

Перед окончательным подключением выполните проверку целостности цепей мультиметром, убедитесь в отсутствии коротких замыканий и правильном сопротивлении. После установки ЭБУ и подключения жгута следует выполнить адаптацию и калибровку через диагностический разъем, контролируя корректность сигналов и работу всех датчиков.

Настройка блока управления двигателем под установленную систему

Первичный этап настройки ЭБУ – корректная загрузка прошивки, соответствующей конкретной модели двигателя и установленному инжекторному оборудованию. Необходимо использовать специализированное ПО, например, TunerStudio, MegaSquirt Configurator или аналогичные, поддерживающие ваш контроллер.

Перед началом калибровки следует проверить корректность подключения всех датчиков: датчика положения коленвала, датчика температуры ОЖ, датчика положения дроссельной заслонки, датчика расхода воздуха (если установлен), а также форсунок и катушки зажигания. Ошибки в подключении повлекут некорректную работу системы и невозможность адекватной настройки.

Настройка базовых параметров включает калибровку:

Особое внимание уделяется адаптации параметров форсунок: необходимо точно указать время их открытия (pulse width), базируясь на характеристиках новых форсунок и давления топлива. Для бензонасоса высокого давления и фильтра тонкой очистки важен корректный расчет минимального времени впрыска, чтобы избежать перебоев и провалов.

После базовой настройки проводится калибровка датчиков температуры охлаждающей жидкости и воздуха для обеспечения точного расчёта топливной смеси и момента зажигания при различных условиях эксплуатации. Нередко приходится корректировать коэффициенты коррекции температуры.

Завершающий этап – проверка системы в режиме реального времени с использованием лога показателей через диагностический интерфейс. Необходимо фиксировать стабильность холостого хода, отсутствие ошибок по датчикам, отсутствие детонации и равномерность работы двигателя на разных режимах.

При необходимости вносятся мелкие коррективы топливных карт и углов зажигания с последующим повторным тестированием. Для окончательной настройки рекомендуется использование газоанализатора и осциллографа для контроля искрообразования и состава выхлопных газов.

Проверка запуска двигателя и устранение возможных неисправностей

Для проверки запуска после установки инжекторной системы необходимо убедиться в исправности всех электрических соединений: питание ЭБУ, датчиков и форсунок. Первым шагом подключите диагностический сканер для проверки наличия ошибок в памяти блока управления.

Если двигатель не запускается, проверьте подачу топлива: убедитесь в работе бензонасоса высокого давления и отсутствии засоров в топливной магистрали. Давление топлива должно быть в пределах 2.8–3.5 бар при включенном зажигании.

Отсутствие искры сигнализирует о проблемах с катушкой зажигания или системой зажигания в целом. Проверьте наличие импульсов с датчика положения коленвала и состояние проводки, особенно разъемы на ЭБУ и датчиках.

При затрудненном запуске с провалами проверьте корректность подачи воздуха: исправность датчика массового расхода воздуха (ДМРВ) и положения дроссельной заслонки (ДПДЗ). Неисправность этих датчиков приводит к неправильной работе топливной смеси.

Для диагностики нестабильной работы воспользуйтесь осциллографом для проверки сигналов с датчиков и работы форсунок. Сравните параметры с эталонными значениями, указанными в сервисной документации ВАЗ.

После устранения ошибок обязательно выполните адаптацию и калибровку ЭБУ, чтобы система корректно управляла подачей топлива и зажиганием. Это позволит избежать преждевременного износа деталей и повысит экономичность двигателя.

Вопрос-ответ:

Какие основные преимущества переделки Нивы с карбюратора на инжектор?

Переход на инжектор позволяет добиться более точного дозирования топлива и улучшить управляемость двигателем. Это отражается в стабильной работе на холостом ходу, снижении расхода топлива и уменьшении токсичности выхлопных газов. Кроме того, инжекторная система облегчает запуск двигателя при любых температурах и уменьшает вероятность образования нагаров внутри камеры сгорания.

Какие комплектующие необходимы для замены карбюратора на инжектор на Ниве?

Для успешной установки инжекторной системы требуется топливный насос высокого давления, рампа с форсунками, датчики положения дроссельной заслонки и коленчатого вала, блок управления двигателем (ЭБУ), а также проводка, подходящая для инжектора. Дополнительно может понадобиться установка нового топливного фильтра и изменение системы вентиляции картера.

Какие сложности могут возникнуть при установке инжектора на Ниву и как их избежать?

Одной из главных проблем является корректное подключение проводки и настройка блока управления. Неправильная прокладка жгута или некорректная калибровка ЭБУ приведут к перебоям в работе двигателя. Также возможны трудности с размещением новых компонентов, поскольку подкапотное пространство ограничено. Чтобы избежать проблем, важно тщательно подготовить схему подключения, использовать качественные разъемы и при необходимости обратиться к специалистам для прошивки и настройки системы.

Какие изменения требуются в топливной системе при переходе с карбюратора на инжектор на Ниве?

Переход на инжектор подразумевает установку топливного насоса высокого давления, способного обеспечить стабильную подачу топлива к форсункам. Кроме того, требуется монтаж фильтра тонкой очистки, чтобы защитить форсунки от загрязнений. Топливопроводы меняются на более прочные и рассчитанные на высокое давление. Также важно предусмотреть систему обратного слива топлива в бак, которая отсутствует в карбюраторных установках.

Нужно ли дорабатывать или менять головку блока цилиндров при установке инжектора на Ниву?

В большинстве случаев головка блока цилиндров остается без значительных изменений, однако на нее устанавливается топливная рампа с форсунками, что требует точного крепления и герметичности. В некоторых случаях может понадобиться изготовление специальных переходных элементов или модернизация впускного коллектора для установки форсунок. Если головка изначально рассчитана только на карбюратор, то стоит проверить состояние резьбы и посадочных мест, чтобы избежать утечек топлива.

Какие основные этапы нужно пройти для замены карбюратора на инжектор в Ниве?

Процесс замены включает несколько ключевых шагов. Сначала необходимо демонтировать карбюратор и очистить место для установки нового оборудования. Затем устанавливается топливная рампа с форсунками, после чего монтируется высоконапорный бензонасос и фильтр тонкой очистки топлива. Следующий этап — укладка и подключение жгута проводки для инжекторной системы, включая датчики и исполнительные механизмы. После этого подключается блок управления двигателем (ЭБУ), который настраивается под конкретные параметры двигателя Нивы. В завершение проводится проверка запуска мотора и диагностика, чтобы убедиться в корректной работе системы. Каждый этап требует аккуратности и точности, чтобы избежать ошибок и обеспечить надежную работу автомобиля.
