Для проведения работ по шумоизоляции, замене динамиков или ремонту стеклоподъёмника на Toyota Corolla E120 необходимо снять обшивку задней двери. Конструкция двери включает пластиковую карту, закреплённую на клипсах и винтах, а также дополнительные элементы, такие как ручка открывания, накладки и декоративные вставки.
Перед началом работ потребуется крестовая отвёртка, плоская пластиковая лопатка или инструмент для снятия обшивки, а также перчатки, чтобы избежать повреждений обивки и обрезов. Отключение аккумулятора не обязательно, но желательно, если планируется вмешательство в проводку.
Особое внимание следует уделить скрытым креплениям: один саморез находится за декоративной заглушкой в ручке двери, второй – под подлокотником. Клипсы расположены по периметру панели, их количество – около 8 штук. При снятии обшивки нужно действовать аккуратно, чтобы не сломать пластиковые зажимы и не повредить направляющие штифты.
После снятия панели остаётся отсоединить трос ручки и разъёмы электропроводки. Дальнейший доступ к стеклоподъёмнику, динамику или виброизоляции открыт. Установка проводится в обратной последовательности с обязательной проверкой фиксации всех креплений и корректной работы механизмов.
Необходимые инструменты для снятия обшивки
Для демонтажа обшивки задней двери Toyota Corolla E120 потребуется минимальный набор ручного инструмента, но каждый из элементов должен быть подобран точно. Наличие неподходящих инструментов может привести к повреждению пластиковых деталей или креплений.
Понадобится пластиковая лопатка для съёма обшивки – специальный съемник клипс. Он позволяет аккуратно поддеть элементы, не оставляя царапин на панели. Подойдут инструменты типа «trim removal tool», используемые при разборке салона.
Крестовая отвёртка среднего размера – для выкручивания саморезов, фиксирующих обшивку к металлическому каркасу двери. Желательно использовать отвёртку с магнитным наконечником, чтобы не терять винты внутри двери.
Плоская отвёртка с узким жалом может понадобиться для поддевания декоративных заглушек, скрывающих крепежи. Чтобы не повредить поверхность, обмотайте жало изолентой или тканью.
Торцевая головка на 10 мм с трещоткой – для снятия ручки стеклоподъёмника (на версиях без электропривода). Важно использовать головку с удлинителем, чтобы избежать труднодоступных зон.
Перчатки из плотной ткани защитят руки от острых кромок и металлических заусенцев внутри двери.
Также желательно подготовить фонарик с узким пучком света – для подсветки скрытых креплений и углублений, особенно при работе в условиях недостаточного освещения.

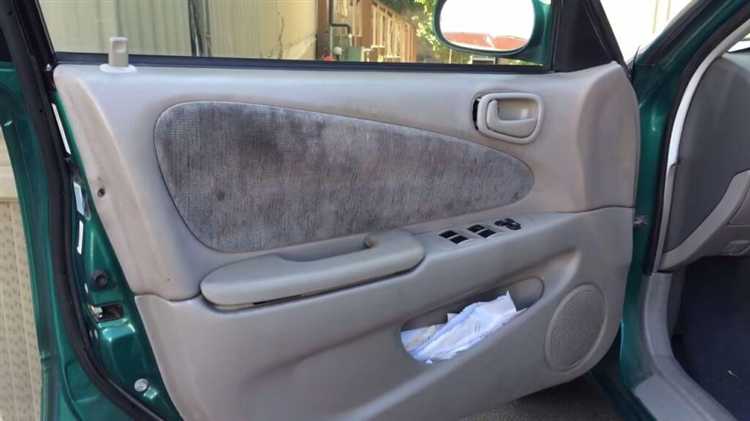

Подготовка задней двери перед разборкой
Перед началом демонтажа обшивки необходимо обеспечить свободный доступ к задней двери. Автомобиль должен быть припаркован на ровной поверхности, двигатель заглушен, а зажигание отключено. Рекомендуется отключить клемму аккумулятора, особенно если планируется вмешательство в электропроводку, например, при отсоединении разъёмов динамика или кнопки стеклоподъёмника.
Тщательно осмотрите дверь с внутренней стороны. Удалите возможные загрязнения в районе ручек, карманов и монтажных заглушек, чтобы избежать попадания пыли под обшивку во время работы. При наличии декоративных накладок или резиновых уплотнителей по периметру карты двери их следует аккуратно снять с помощью пластикового съемника, избегая перегибов и повреждений.
Перед началом разборки рекомендуется подготовить чистую поверхность или мягкую ткань, на которую можно будет положить снятую обшивку и мелкие элементы крепежа. Это позволит избежать потертостей и упростит обратную сборку. Если в обшивке установлены аксессуары (например, шторка), их нужно отсоединить заранее, следуя их конструкции.
Освещение рабочей зоны должно быть достаточным – это упростит поиск креплений и исключит риск повреждения пластиковых деталей. Под рукой должны находиться все необходимые инструменты, включая съёмник клипс, крестообразную и плоскую отвертки, а также торцевой ключ (в случае наличия болтов).
Как безопасно снять декоративную накладку ручки
Перед снятием накладки необходимо полностью открыть дверь и обеспечить свободный доступ к внутренней части ручки. Использовать стоит только пластиковую лопатку или тонкий медиатор – металлические инструменты могут оставить царапины на поверхности.
Расположи инструмент в щель между корпусом ручки и накладкой со стороны замка. При незначительном нажатии должен быть ощутим легкий люфт – это означает, что накладка держится на защёлках, а не на клею. Плавно поддень край накладки и аккуратно сдвинь её на себя. Не пытайся резко тянуть: усилие должно быть минимальным.
Если накладка не поддаётся с первого раза, проверь, нет ли скрытого самореза с тыльной стороны ручки. В некоторых модификациях он закрыт пластиковой заглушкой. Заглушка легко извлекается тонкой отвёрткой с обмотанной изолентой жала.
После отсоединения защёлок сними накладку, стараясь не повредить её крепёжные уши. Повреждённая накладка будет плохо фиксироваться при обратной установке и может дребезжать во время движения.
Храни снятую деталь в отдельном мягком пакете, чтобы избежать появления царапин при дальнейших работах с дверью.
Извлечение винтов и защёлок крепления обшивки
На задней двери Toyota Corolla E120 крепление обшивки осуществляется с помощью нескольких винтов и пластиковых защёлок. Для снятия обшивки необходимо последовательно демонтировать все элементы фиксации, чтобы не повредить пластиковые детали и металл двери.
- Открутите винт внутри дверной ручки. Он расположен под декоративной крышкой, которую можно аккуратно поддеть пластиковым шпателем или тонкой отвёрткой.
- Удалите винт возле блока управления стеклоподъёмником. После снятия блока с разъёмами откроется доступ к скрытому винту.
- Открутите винт, расположенный в нижней части обшивки, ближе к углу двери. Он удерживает край панели и предотвращает её провисание.
После извлечения всех винтов переходите к защёлкам:
- Начинайте с нижнего края обшивки. Вставьте пластиковый клин между панелью и металлом двери.
- Осторожно надавите на инструмент, чтобы расцепить первую защёлку. При появлении характерного щелчка переходите к следующей.
- Продвигайтесь по периметру двери, отрывая защёлки по очереди. Не тяните панель вверх до полного освобождения фиксаторов.
Всего по периметру расположено около 8–10 защёлок. После их отсоединения можно аккуратно приподнять обшивку вверх, чтобы снять её с направляющей у стекла. Если сопротивление сохраняется, проверьте, не остался ли забытый винт или не полностью отстёгнута клипса.
Отсоединение тросика и электрических разъёмов
После снятия обшивки становится доступен тросик открывания замка и несколько электрических разъёмов. Работы следует выполнять аккуратно, чтобы не повредить элементы крепления и проводку.
- Для отсоединения тросика дверной ручки необходимо зафиксировать корпус тросика в месте крепления, затем аккуратно вывести его наконечник из пластикового фиксатора и освободить шарнирный конец из отверстия на рычаге.
- Перед отключением разъёмов убедитесь, что зажигание выключено. Разъёмы могут относиться к электростеклоподъёмнику, центральному замку, подсветке и динамику.
- На каждом разъёме имеется фиксатор. Его нужно аккуратно нажать и потянуть разъём строго по направлению выхода. Не тяните за провода – это может привести к повреждению жил или контактов.
- Если разъёмы загрязнены или окислены, их можно аккуратно прочистить кисточкой и обработать контакты диэлектрической смазкой перед повторной установкой.
После отсоединения всех соединений дверь полностью освобождена от внутренних коммуникаций, что позволяет продолжить ремонт или замену комплектующих без риска повредить проводку или механизмы.
Особенности конструкции обшивки задней двери E120
Обшивка задней двери Toyota Corolla E120 выполнена из жесткого пластика с интегрированными креплениями, обеспечивающими плотное прилегание к металлической основе двери. Для фиксации используются как пластиковые защелки, так и винты, расположенные в скрытых нишах.
На внутренней стороне обшивки предусмотрены направляющие для прокладки электрических проводов и тросиков механизма замка. Это облегчает их отсоединение без риска повреждения при демонтаже.
В зоне ручки двери установлен отдельный элемент – декоративная накладка, крепящаяся на защелках, что упрощает доступ к внутренним крепежам и обеспечивает сохранность декоративных элементов при разборке.
Обшивка оборудована вибро- и шумоизоляционными материалами, закрепленными клеевым способом, что требует аккуратного снятия, чтобы избежать их повреждения.
Особое внимание следует уделять разъёмам электропроводки: они имеют защёлки с фиксирующими элементами, которые нужно аккуратно отжать при отсоединении. В противном случае возможно повреждение пластиковых защелок.
Проверка состояния креплений и клипс после снятия
После демонтажа обшивки задней двери Toyota Corolla E120 необходимо тщательно осмотреть все крепежные элементы. Обратите внимание на пластиковые клипсы: они часто деформируются или трескаются при снятии. Поврежденные клипсы снижают надежность крепления и требуют замены.
Проверьте металлические винты и саморезы на наличие коррозии, сколов резьбы или деформаций. При обнаружении дефектов замените крепеж новыми деталями с аналогичными характеристиками, чтобы обеспечить стабильную фиксацию обшивки.
Обратите внимание на места установки клипс – если отверстия расширены или повреждены, это может привести к плохой фиксации панели. В таких случаях можно использовать специальные ремонтные втулки или усилить крепления.
При повторной установке обшивки рекомендуется использовать новые клипсы, даже если старые внешне выглядят исправными. Это снизит риск появления люфта и предотвратит возможные вибрации и шумы в процессе эксплуатации.
Рекомендации по обратной установке обшивки
Перед установкой проверьте целостность всех крепежных элементов и клипс. Повреждённые или деформированные клипсы рекомендуется заменить, чтобы избежать люфтов и скрипов.
Подключите электрические разъёмы и тросики, убедившись в правильной фиксации, чтобы исключить нарушение работы замков и электрики.
Расположите обшивку у двери строго по заводским направляющим и фиксируйте её поэтапно, начиная с верхней части. Это обеспечит ровное прилегание без перекосов.
Аккуратно нажмите на каждую клипсу, пока не услышите характерный щелчок. Для равномерного прилегания не используйте избыточную силу в одном месте – распределяйте усилие по всей плоскости.
Винты и защёлки закручивайте в той последовательности и с тем моментом затяжки, который рекомендован в сервисной документации Toyota Corolla E120. Перетягивание может привести к деформации обшивки.
После установки проверьте работу всех функциональных элементов двери: ручек, замков, стеклоподъёмников. При малейших признаках неправильной установки разберите и установите заново.
Вопрос-ответ:
Какие инструменты нужны для снятия обшивки задней двери Toyota Corolla E120?
Для работы понадобятся крестовая отвёртка, плоская отвёртка или пластиковая лопатка для снятия защёлок, набор торкс-отвёрток и, возможно, пассатижи для работы с клипсами. Рекомендуется также иметь тряпку или мягкую подкладку, чтобы не повредить поверхность двери при снятии обшивки.
Как правильно отсоединить электрические разъёмы и тросик дверного замка при демонтаже обшивки?
После снятия винтов и снятия декоративных накладок аккуратно отщёлкните разъёмы, нажимая на фиксаторы, не применяя излишней силы. Тросик дверного замка обычно крепится на защёлках или пластиковых зажимах, которые нужно аккуратно освободить пальцами или с помощью плоской отвёртки, чтобы не повредить элементы. При снятии тросика обращайте внимание на правильное положение и способ крепления для последующей установки.
Какие моменты стоит учесть, чтобы избежать повреждений при снятии обшивки задней двери?
Перед началом работы необходимо тщательно проверить расположение крепежных элементов и аккуратно снять декоративные накладки. Использование пластиковых инструментов поможет избежать царапин и повреждений поверхности. При отделении клипс стоит действовать равномерно, чтобы они не сломались. Внимательное обращение с электропроводкой и тросиками также снижает риск повреждений.
Как проверить состояние креплений и клипс после снятия обшивки?
После демонтажа осмотрите каждое крепление и клипсу на предмет трещин, деформаций или износа. Если клипсы выглядят изношенными или повреждёнными, лучше заменить их новыми, так как повторное использование может привести к ненадёжному закреплению обшивки. Также осмотрите места крепления на двери — они не должны быть деформированы или повреждены.
Как правильно установить обшивку задней двери после выполнения работ внутри двери?
Перед установкой убедитесь, что все электропроводки и тросики подключены и закреплены на своих местах. Затем аккуратно совместите обшивку с крепежными точками на двери, избегая перекосов. После чего защёлкните все клипсы, не прикладывая чрезмерных усилий. Завершающий этап — закрепление всех винтов и установка декоративных накладок. Проверка работы замков и кнопок после сборки поможет убедиться в правильности установки.
