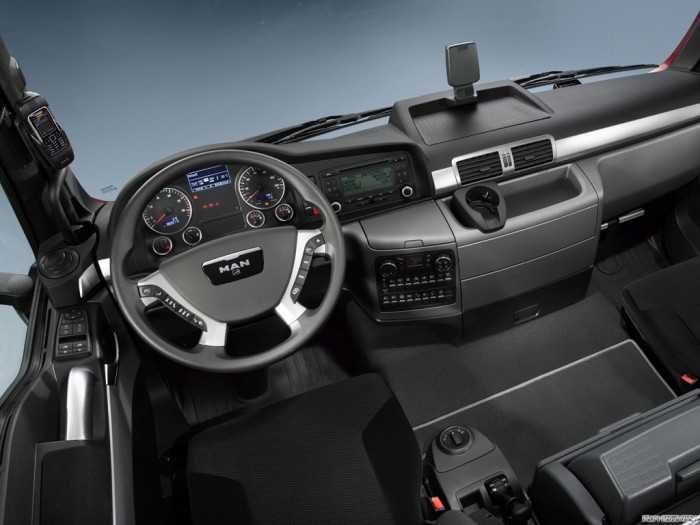

Демонтаж панели приборов на MAN TGS требует точного соблюдения последовательности действий и аккуратности, чтобы избежать повреждений пластиковых элементов и соединений. Перед началом работ необходимо отключить аккумуляторную батарею, чтобы исключить короткое замыкание при отсоединении разъёмов и модулей.
Панель крепится винтами Torx и защёлками, часть которых скрыта за декоративными элементами и накладками. Доступ к основным точкам фиксации открывается после снятия облицовки рулевой колонки, воздуховодов и рамки приборного щитка. Для работы потребуется набор отвёрток, пластиковые лопатки для разборки и фонарик для освещения труднодоступных зон.
Особое внимание следует уделить отсоединению разъёмов от блока приборов и управляющих модулей, расположенных за панелью. Некоторые из них имеют фиксирующие скобы, требующие осторожного отжатия. При сборке важно установить все элементы в обратной последовательности, проконтролировав посадку разъёмов и отсутствие зазоров между панелью и торпедо.

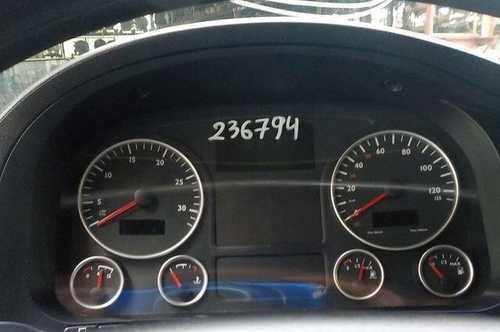

Подготовка инструмента и отключение аккумулятора
Для безопасного демонтажа панели приборов на MAN TGS требуется минимальный набор инструментов: Torx T20 и T25, пластиковые лопатки для съёма обшивки, длинная крестовая отвертка и фонарик с направленным светом. Все элементы должны быть исправны и удобны в использовании, чтобы избежать повреждения креплений или облицовки.
Перед началом работ необходимо обесточить электрическую систему автомобиля. Аккумуляторная батарея у MAN TGS располагается в специальном отсеке сбоку шасси. Для доступа к ней нужно открыть крышку, отсоединить защитную планку и отключить сначала минусовую клемму, затем плюсовую. Отсоединение выполняется ключом на 10. Клеммы следует изолировать, чтобы исключить случайный контакт и короткое замыкание.
После отключения аккумулятора рекомендуется выждать не менее 10 минут – это позволяет модулям управления полностью обесточиться и снизить риск срабатывания подушек безопасности или других компонентов.
Снятие кожуха рулевой колонки и декоративных накладок
Для доступа к винтам крепления панели приборов требуется демонтировать верхнюю и нижнюю части кожуха рулевой колонки. Работы проводятся с отключённым аккумулятором и ключом, вынутым из замка зажигания.
Сначала выкручиваются два самореза снизу кожуха с помощью отвертки Torx T20. После этого нижняя часть кожуха аккуратно отводится вниз и снимается. Верхняя часть удерживается на фиксаторах – её необходимо приподнять и потянуть вверх, избегая чрезмерного изгиба пластиковых элементов.
Декоративные накладки в районе комбинации приборов фиксируются защёлками и, в некоторых случаях, скрытыми саморезами. Начинать съём следует с правого края, используя пластиковый съёмник для минимизации риска повреждений. После отсоединения фиксаторов панель извлекается на себя с равномерным усилием.
Особое внимание стоит уделить разъёмам кнопок и переключателей, встроенных в декоративные элементы. Перед снятием накладки все разъёмы следует отсоединить, нажав на фиксатор. При наличии регулировки руля по вылету и углу наклона рекомендуется опустить рулевое колесо в нижнее положение, чтобы облегчить демонтаж и снизить риск повреждения облицовки.
Демонтаж центральных вентиляционных решёток
Для доступа к креплениям панели приборов необходимо снять центральные вентиляционные решётки, расположенные над блоком управления климатом. Работы проводятся с особой осторожностью, чтобы не повредить направляющие и фиксирующие элементы.
Сначала при помощи пластикового съёмника аккуратно подденьте правый край решётки. Двигайтесь по периметру, постепенно высвобождая фиксаторы. Не применяйте усилий – решётка должна отщёлкиваться плавно. При заклинивании проверьте наличие скрытых зазоров, куда может быть вставлен инструмент.
После извлечения решётки отсоедините от неё декоративную накладку, если она предусмотрена конструкцией. На некоторых моделях она фиксируется отдельными защёлками, расположенными на тыльной стороне.
Повторите ту же последовательность действий с левой решёткой. Обе детали откладываются отдельно, избегая контакта с острыми предметами, чтобы не повредить поверхность и фиксаторы.
После снятия вентиляционных решёток становятся доступны винты крепления лицевой части центральной панели. Их необходимо выкрутить перед дальнейшим демонтажом элементов приборной панели.
Откручивание креплений панели приборов
После демонтажа вентиляционных решёток и декоративных накладок открывается доступ к основным точкам крепления панели приборов. Большинство винтов расположены в верхней части панели под воздуховодами, по бокам, а также в нижней части у рулевой колонки и центральной консоли.
Для работы потребуется торцевой ключ с удлинителем, насадки Torx (T20, T25 и T30 в зависимости от модификации), а также головка на 10 мм. Перед снятием рекомендуется внимательно осмотреть места креплений, так как на некоторых версиях панели могут быть установлены скрытые винты за пластиковыми заглушками или под шумоизоляцией.
Сначала выкручиваются винты по периметру панели – начиная с нижней части у ног водителя и пассажира. Далее откручиваются винты по бокам и под верхними воздуховодами. Последними удаляются крепления в центральной части и за рулевой колонкой. При откручивании винтов важно запоминать их расположение и длину, так как часть из них имеет разную резьбу и длину в зависимости от точки крепления.
Некоторые участки панели дополнительно фиксируются металлическими защёлками. После снятия всех винтов необходимо аккуратно приподнять панель и проверить отсутствие зацеплений, чтобы не повредить разъёмы и проводку, расположенные с обратной стороны. Особое внимание следует уделить правому краю панели: на некоторых моделях он дополнительно крепится с внутренней стороны саморезом, доступ к которому возможен только при частичном отводе бардачка.

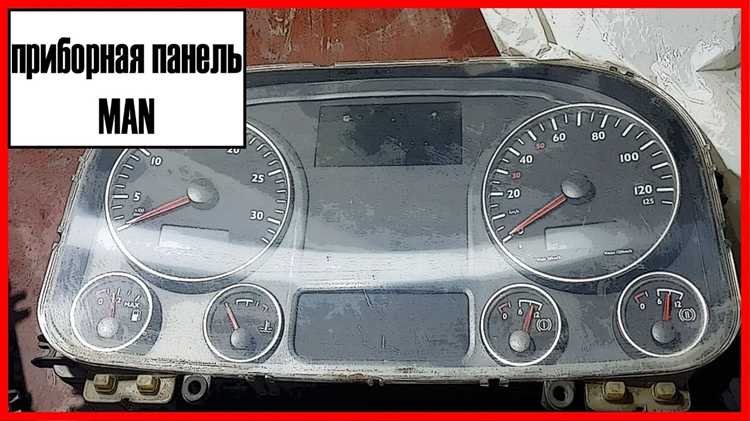

Отсоединение разъёмов и проводки за панелью
После ослабления и снятия панели приборов MAN TGS необходимо аккуратно отсоединить все разъёмы и проводку, расположенные за ней. Работа выполняется вручную, без использования инструмента, чтобы не повредить пластиковые фиксаторы и клеммы.
Первым делом отключается главный жгут проводки, идущий от центрального электронного модуля. Он расположен в нижней части панели, с левой стороны. Перед отсоединением следует убедиться, что фиксатор полностью отжат. Резкое усилие может привести к обрыву контактов или трещине на разъёме.
Затем отсоединяются разъёмы от дисплея, кнопок управления, блока кондиционирования и вентиляции, а также от блока предохранителей, если он установлен в панели. Каждый разъём имеет индивидуальную фиксацию: у части разъёмов используется защёлка с боковым нажатием, у других – фронтальный зажим. Перед снятием желательно сфотографировать расположение каждого провода для последующей сборки.
Особое внимание стоит уделить оптоволоконным кабелям (если они присутствуют) – они не допускают перегибов. Их следует держать за разъём, не прилагая усилий к самому кабелю. Для их отсоединения требуется лёгкое нажатие на фиксатор и аккуратное вытягивание без перекоса.
После отключения всех соединений проводка аккуратно укладывается вдоль тоннеля и фиксируется временно с помощью хомутов или изоленты, чтобы избежать повреждений при дальнейших работах.
Извлечение панели приборов из посадочного места
Перед извлечением панели убедитесь, что все разъёмы и проводка отключены. Освободите фиксирующие винты, расположенные по периметру посадочного места панели. В MAN TGS обычно используется от 6 до 8 крепежных элементов, удерживающих панель на каркасе.
Для аккуратного извлечения панели применяйте пластиковые монтажные лопатки, чтобы избежать повреждения пластиковых деталей и декоративных накладок. Начинайте с нижней части панели, постепенно поддевая её и двигаясь к верхней.
- Плавно оттяните панель вперед, контролируя натяжение проводки.
- Следите за тем, чтобы не повредить защёлки креплений и фиксаторы разъёмов.
- При затруднениях проверьте отсутствие незамеченных винтов или защёлок.
После того как панель частично выйдет из посадочного места, осторожно выведите её из-под верхних креплений, наклоняя вперед и вверх под углом примерно 15–20 градусов.
Обеспечьте свободный доступ к внутренним элементам панели для дальнейшего обслуживания или замены.
Не применяйте силу при извлечении – при заедании повторно проверьте крепления и разъёмы. Это позволит избежать деформации панели и повреждения монтажных деталей.

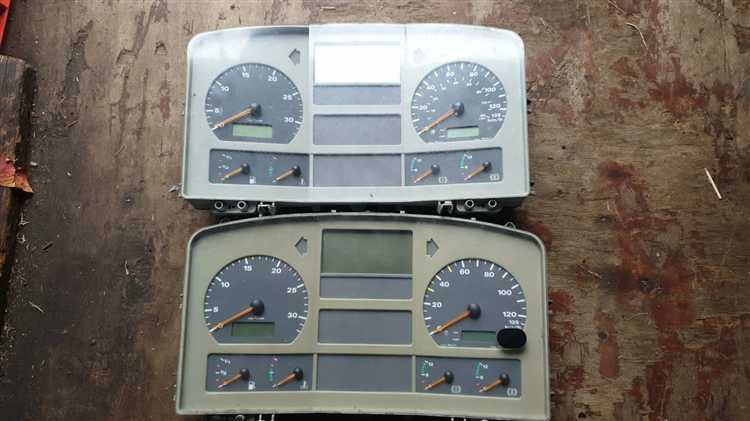

Проверка креплений и подготовка к обратной установке
После снятия панели приборов необходимо тщательно осмотреть все крепления на предмет повреждений и износа. Особое внимание уделяется крепёжным болтам, винтам и пластиковым фиксаторам.
- Проверьте резьбу на болтах и винтах, отсутствие деформаций и следов срыва.
- Осмотрите пластиковые защёлки и направляющие, убедитесь, что они не треснуты и не деформированы.
- При необходимости замените повреждённые элементы на новые аналоги, рекомендованные заводом-изготовителем.
Рекомендуется подготовить комплект новых крепёжных элементов, особенно если старые имеют признаки износа или подвержены коррозии.
Перед установкой панели проведите очистку посадочных мест от пыли, грязи и остатков старой прокладки. Для улучшения фиксации используйте средства, предотвращающие самопроизвольное откручивание болтов (например, фиксатор резьбы средней прочности).
- Проверьте целостность и исправность электрических разъёмов, убедитесь, что контакты чистые и не окислены.
- Проведите предварительную примерку панели на посадочное место для проверки точности совмещения креплений.
- Заранее подготовьте инструменты для фиксации и подключения панели во избежание задержек.
Соблюдение этих рекомендаций обеспечит корректную и надёжную обратную установку панели приборов без повреждений и с минимальными усилиями.
Вопрос-ответ:
Какие инструменты понадобятся для снятия панели приборов на MAN TGS?
Для снятия панели приборов потребуется набор отверток с крестовой и плоской насадками, торцевые ключи и трещотка с удлинителем. Также полезно иметь пластиковые монтажные лопатки для аккуратного отделения декоративных накладок и разъёмов без повреждений. Рекомендуется подготовить контейнеры для мелких крепежных элементов, чтобы не потерять болты и винты.
Как правильно отключить аккумулятор перед демонтажем панели приборов?
Перед началом работ следует отсоединить минусовую клемму аккумулятора, чтобы избежать коротких замыканий и случайных срабатываний электрооборудования. Для этого нужно использовать ключ подходящего размера, аккуратно ослабить крепление клеммы и снять её. Работу проводят при выключенном зажигании, а после отключения аккумулятора рекомендуется подождать несколько минут для разрядки конденсаторов в бортовой электронике.
Какие этапы включает демонтаж панели приборов на MAN TGS?
Демонтаж начинается с удаления декоративных элементов и кожухов рулевой колонки. Далее откручиваются крепежные болты, фиксирующие панель. После этого аккуратно отсоединяются все электрические разъёмы с задней стороны панели. После отсоединения всех креплений и проводки панель можно осторожно извлечь из посадочного места, следя, чтобы не повредить шлейфы и разъёмы.
На что обратить внимание при обратной установке панели приборов?
Перед установкой стоит проверить состояние всех креплений и разъёмов. Рекомендуется очистить контакты от загрязнений и следить за правильной фиксацией панелей и кожухов, чтобы исключить вибрации и шумы в дальнейшем. При подключении проводки нужно убедиться, что все разъёмы зафиксированы плотно, и не осталось неиспользуемых кабелей. После сборки проверяют работу приборов и индикаторов, чтобы убедиться в корректном подключении.
Что делать, если при снятии панели приборов возникли трудности с доступом к креплениям?
Если крепежные элементы расположены в труднодоступных местах, можно использовать удлинители для трещотки или специальные тонкие инструменты. Иногда помогает частичное снятие сопутствующих элементов, например, вентиляционных решёток или приборных накладок, чтобы обеспечить лучший доступ. Важно работать аккуратно, чтобы не повредить пластиковые детали и не деформировать крепления.
Какие инструменты нужны для снятия панели приборов на MAN TGS и как подготовить грузовик к работе?
Для работы потребуются крестовая и плоская отвертки, набор ключей, желательно с трещоткой, а также пластиковые лопатки для аккуратного снятия декоративных накладок. Перед началом работы необходимо отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования. Рекомендуется тщательно очистить рабочее место и обеспечить хорошее освещение, чтобы не повредить крепежи и проводку при демонтаже.
Какие основные этапы включает процесс снятия панели приборов на MAN TGS, и как избежать повреждений?
Снятие панели начинается с демонтажа декоративных накладок и кожухов рулевой колонки. Затем откручивают крепежные винты, удерживающие панель. После этого аккуратно отсоединяют разъемы электропроводки, расположенные за панелью. Важно работать осторожно, не применяя чрезмерной силы, чтобы не повредить пластиковые защелки и провода. Для удобства можно использовать пластиковые инструменты, которые не оставляют царапин на поверхностях. Перед обратной сборкой нужно проверить состояние всех креплений и разъемов.
