Двигатель 1JZ-FSE, оснащённый системой непосредственного впрыска топлива D-4, устанавливался на ряд моделей Toyota и отличается плотной компоновкой элементов в нижней части блока. Снятие поддона картера требует последовательного демонтажа связанных узлов и точного соблюдения порядка откручивания крепежа, чтобы избежать повреждения алюминиевых поверхностей и внутренних компонентов.
Перед началом работ необходимо отключить клемму аккумулятора, слить моторное масло и обеспечить доступ к нижней части двигателя, подняв автомобиль на подъёмнике или установив его на надёжные опоры. Поддон крепится болтами по периметру и может дополнительно фиксироваться герметиком, особенно на стыке с передней крышкой двигателя и фланцем заднего сальника коленвала. В случае сильного сцепления поверхностей не следует использовать жёсткие металлические инструменты для поддевания – это может привести к деформации плоскости.
Особое внимание стоит уделить демонтажу маслоприёмника, который крепится изнутри и препятствует снятию поддона. При повторной установке необходимо очистить посадочные поверхности от старого герметика, проверить состояние прокладки и затянуть болты с моментом, рекомендованным в технической документации – 9 Н·м для болтов поддона и 18 Н·м для болтов маслоприёмника. Нарушение момента затяжки может вызвать течь масла или повреждение резьбы в блоке цилиндров.
Подготовка автомобиля и двигателя к демонтажу поддона
Перед началом работ автомобиль необходимо установить на ровную поверхность с твёрдым покрытием. Обеспечь свободный доступ к нижней части моторного отсека. Лучше использовать подъёмник, но при его отсутствии подойдут прочные домкраты и надёжные опоры. Колёса фиксируются противооткатными упорами, стояночный тормоз затянут.
Аккумулятор следует полностью отключить, начиная с отрицательной клеммы. Это предотвращает случайное замыкание во время работы с металлическими инструментами вблизи стартера и других элементов.
Система охлаждения двигателя должна быть остужена. Если мотор недавно работал, необходимо дождаться полного остывания, чтобы избежать ожогов при прикосновении к деталям. Также при горячем моторе масло не успевает полностью стечь при сливе.
Перед снятием поддона необходимо слить моторное масло. Для этого используется стандартная пробка в нижней части поддона. Подставляется ёмкость объёмом не менее 5 литров. Пробка откручивается шестигранником или ключом на 14 мм (в зависимости от модификации). После полного слива масло утилизируется в соответствии с местными нормами.
Удаление защиты двигателя (если установлена) обязательно. Металлическая или пластиковая защита может крепиться на болтах или клипсах, которые откручиваются крестовой отвёрткой или ключами на 10/12 мм. Это необходимо для полного доступа к поддону и возможности безопасно его демонтировать.
Завершающий этап подготовки – очищение нижней части двигателя от грязи и масла. Для этого используется обезжириватель и ветошь. Чистая поверхность облегчает последующую работу, предотвращает попадание загрязнений внутрь картера и позволяет точнее оценить герметичность соединений после сборки.
Какие инструменты понадобятся для снятия поддона 1jz fse
Для демонтажа поддона двигателя 1JZ-FSE потребуется набор инструментов, обеспечивающий доступ к крепежу и безопасное снятие компонентов. Основой служит стандартный набор торцевых головок 10 мм и 12 мм, предпочтительно с трещоткой и удлинителями различной длины для работы в ограниченном пространстве.
Понадобится вороток с головкой на 14 мм для откручивания болтов крепления кронштейнов и возможных элементов выхлопной системы, если она мешает снятию. Угловая трещотка облегчает работу при ограниченном доступе к задним болтам поддона.
Для снятия герметика между привалочной плоскостью поддона и блока двигателя необходим тонкий монтажный шпатель или пластиковый скребок, исключающий повреждение алюминиевой поверхности. Использование металлических отверток не рекомендуется из-за риска повреждений и деформации посадочной плоскости.
Плоская отвертка может потребоваться только для аккуратного поддевания, если поддон сильно «прикипел» к герметику. Работать следует без усилия, чтобы не повредить картер или поддон.
Дополнительно стоит подготовить емкость для слива масла объемом не менее 5 литров, а также одноразовые перчатки и чистую ветошь для удаления остатков масла и герметика.
Если на автомобиле установлен защитный щит или другие элементы, закрывающие доступ снизу, потребуется торцевая головка на 10 мм или ключ накидного типа для их демонтажа.
При наличии герметика повышенной прочности целесообразно использовать строительный фен для его прогрева перед снятием поддона – это снизит риск повреждения деталей и упростит разъединение поверхностей.
Демонтаж защиты картера и вспомогательных элементов
Перед снятием поддона на двигателе 1JZ-FSE необходимо обеспечить доступ к нижней части мотора, удалив все мешающие элементы. Начинать следует с демонтажа защиты картера.
- Открутите переднюю и заднюю части металлической или пластиковой защиты (в зависимости от конструкции автомобиля) с помощью головки на 10 или 12 мм. Болты могут быть скрыты под грязью – при необходимости очистите их щёткой по металлу.
- Аккуратно снимите защиту, чтобы не повредить пластиковые защёлки, если они имеются.
После этого необходимо удалить элементы, ограничивающие доступ к поддону и мешающие его снятию:
- Снимите нижнюю часть впускного воздуховода, если она заходит в область поддона.
- Отсоедините пластиковый пыльник АКПП или МКПП, если он установлен в передней части поддона – чаще всего крепится на крестовые саморезы или клипсы.
- Открутите и уберите стабилизатор поперечной устойчивости, если он расположен непосредственно под поддоном. Для этого понадобятся ключи на 14 и 17 мм.
- При наличии – отсоедините переднюю часть выхлопной системы, если она закрывает болты поддона. В большинстве случаев достаточно открутить фланцевое соединение после катализатора.
После удаления всех препятствующих элементов обеспечивается свободный доступ к болтам поддона, и можно переходить к его демонтажу.

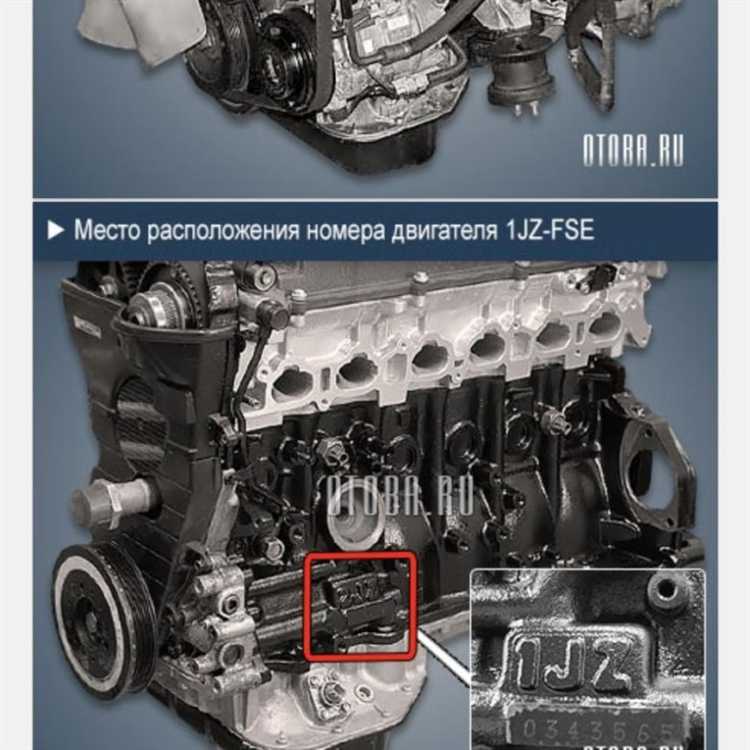

Откручивание болтов и отделение поддона от блока
На двигателе 1JZ-FSE поддон крепится к блоку цилиндров по периметру с помощью болтов M6 и M8 с головками под ключ на 10 мм и 12 мм. Перед началом работ необходимо тщательно очистить зону стыка от грязи и масла, чтобы избежать попадания загрязнений внутрь двигателя после снятия поддона.
Сначала откручиваются все видимые болты по периметру нижней части поддона. Для доступа к некоторым из них может понадобиться короткая трещотка или карданный переходник. Часть болтов находится в углублениях, поэтому удобнее использовать удлинитель.
После откручивания внешнего ряда необходимо проверить, не установлены ли дополнительные болты внутри поддона через сливное отверстие или с торцов. На 1JZ-FSE также может быть крепление поддона к передней крышке – его нужно отсоединить отдельно.
Когда все болты сняты, поддон, как правило, остается приклеенным к блоку герметиком. Не следует использовать отвертку или металлический инструмент для отделения – это может повредить плоскость прилегания. Лучше использовать пластиковый или деревянный клин. Начинать поддевать поддон нужно с углов, двигаясь по периметру.
Если поддон не поддается, допускается аккуратный простук с резиновым молотком по корпусу сбоку, не по кромке. После отделения необходимо сразу осмотреть состояние контактной поверхности блока и очистить остатки старого герметика без применения абразивов.
Очистка посадочной поверхности и осмотр герметика
После снятия поддона необходимо удалить остатки старого герметика с контактной поверхности блока двигателя. Используется пластиковый или деревянный скребок, чтобы избежать повреждения алюминия. Металлические инструменты допустимы только при крайней необходимости и с особой осторожностью.
Поверхность следует очистить от масла, пыли и мелких частиц, используя безворсовую ткань, смоченную в ацетоне или очистителе тормозов. Особое внимание нужно уделить углам и участкам вокруг маслоприемника и болтовых отверстий – герметик здесь скапливается чаще всего.
После механической очистки проводится визуальный осмотр на наличие повреждений: вмятин, задиров, коррозии или неровностей. Если обнаружены следы старого герметика в микротрещинах, применяется мягкая нейлоновая щетка и повторная обработка растворителем.
Герметик на самом поддоне также полностью удаляется. Если использовалась прокладка (в нештатных случаях), она утилизируется. Посадочная плоскость поддона выравнивается и обезжиривается по тому же принципу, что и поверхность блока.
Повторная установка поддона возможна только после полного высыхания обезжиренной поверхности и отсутствия инородных включений. Остатки герметика на рабочей поверхности недопустимы – они могут привести к неравномерному прилеганию и течи масла.
На что обратить внимание при установке поддона обратно
При установке поддона обратно на двигатель 1JZ-FSE следует обратить внимание на несколько важных аспектов, чтобы обеспечить надежность и герметичность соединения. Начните с того, чтобы тщательно очистить посадочную поверхность на блоке двигателя и поддоне. Убедитесь, что на поверхности нет остатков старого герметика, грязи или масла.
Используйте новый герметик, соответствующий спецификациям для данного типа двигателя. Наносите его равномерно по периметру, избегая излишков. Не забывайте, что герметик должен быть нанесен тонким слоем, чтобы обеспечить герметичность без излишнего давления на прокладку.
Перед установкой поддона тщательно проверьте состояние его прокладки. Важно, чтобы прокладка была целой, без повреждений или износа. При необходимости замените старую прокладку на новую, соответствующую оригинальным требованиям.
При установке поддона обязательно следите за правильным выравниванием его с блоком двигателя. Убедитесь, что поддон сидит ровно, без перекосов. Это предотвратит возникновение утечек масла в будущем.
Закручивайте болты поддона равномерно и поочередно, начиная с центральных и постепенно двигаясь к краям. Это поможет равномерно распределить давление и избежать повреждений герметика. Не затягивайте болты слишком сильно, чтобы не повредить поддон или прокладку.
После установки поддона и затяжки болтов, дайте герметику время для схватывания. Обычно требуется несколько часов, чтобы герметик набрал необходимую прочность. После этого можно заливать масло и проводить проверку на наличие утечек.
Вопрос-ответ:
Какие шаги нужно предпринять для того, чтобы снять поддон с двигателя 1JZ-FSE?
Для снятия поддона с двигателя 1JZ-FSE нужно выполнить несколько ключевых шагов. Сначала необходимо подготовить автомобиль, подняв его и обеспечив доступ к поддону. Затем снимается защита картера и отсоединяются элементы, мешающие снятию поддона. После этого откручиваются болты крепления поддона, и его аккуратно отделяют от блока двигателя. Важно также очистить посадочную поверхность и осмотреть герметик перед установкой поддона обратно.
Каковы основные трудности при снятии поддона с двигателя 1JZ-FSE?
Одной из основных трудностей является необходимость аккуратно открутить болты, так как некоторые из них могут быть труднодоступными. Также поддон может прочно держаться из-за старого герметика, что требует дополнительных усилий для его отделения. Важно соблюдать осторожность при работе с герметиком, чтобы не повредить посадочную поверхность, и тщательно очищать ее перед установкой нового поддона.
Как можно избежать повреждения двигателя при снятии поддона 1JZ-FSE?
Для того чтобы избежать повреждений двигателя, необходимо работать аккуратно, следуя всем рекомендациям по снятию поддона. При откручивании болтов следует использовать инструменты, которые позволяют контролировать момент затяжки, чтобы не повредить резьбу. Также важно не прилагать чрезмерных усилий при отделении поддона от блока двигателя, чтобы не нарушить целостность элементов.
Какие инструменты понадобятся для снятия поддона с двигателя 1JZ-FSE?
Для снятия поддона с двигателя 1JZ-FSE потребуется стандартный набор инструментов: трещотка с головками, набор торцевых ключей, а также, возможно, специальные удлинители и переходники для работы в ограниченном пространстве. Также понадобится молоток с деревянной или пластиковой поверхностью для аккуратного отделения поддона, если он сильно зажат герметиком. Набор для очистки герметика также будет полезен для подготовки поверхности перед установкой поддона обратно.
