Как уменьшить скорость вращения электродвигателя 220в

Электродвигатели на 220 В широко применяются в бытовых и промышленных установках. Часто возникает задача изменить скорость их вращения без ущерба для ресурса и стабильности работы. Выбор метода зависит от типа двигателя – асинхронного или коллекторного, а также от технических требований к нагрузке.

Для асинхронных двигателей распространённый способ регулировки скорости – изменение частоты питающего напряжения. Это достигается с помощью частотного преобразователя, который позволяет точно настроить скорость вращения, сохранив стабильный крутящий момент. При этом важно учитывать совместимость преобразователя с конкретной моделью двигателя, а также наличие защиты от перегрева и скачков напряжения.

Коллекторные двигатели позволяют менять скорость более просто – с помощью регулировки напряжения. В этом случае можно использовать тиристорные или симисторные регуляторы. При снижении напряжения обороты падают, но возрастает ток, поэтому необходимо контролировать температурный режим обмоток и щёток, особенно при длительной работе на пониженных оборотах.

Механические способы также применимы, но чаще – в самодельных или маломощных конструкциях. Сюда относятся редукторы, вариаторы и шкивные передачи. Такие методы не влияют на параметры самого двигателя, но требуют дополнительного обслуживания и могут снижать КПД установки.

Выбор конкретного способа регулировки оборотов зависит от допустимых затрат, доступности оборудования и требований к плавности пуска и остановки. Для точного подбора рекомендуется учитывать параметры нагрузки, длительность работы и необходимый диапазон регулировки скорости.

Регулировка оборотов с помощью частотного преобразователя

Частотный преобразователь позволяет изменять частоту и напряжение, подаваемые на электродвигатель, что напрямую влияет на его скорость вращения. Этот способ особенно эффективен для асинхронных двигателей с короткозамкнутым ротором.

Основной принцип работы частотного преобразователя основан на управлении частотой переменного тока. Понижение частоты приводит к снижению числа оборотов в минуту. Например, если двигатель рассчитан на 50 Гц и 2850 об/мин, снижение частоты до 25 Гц уменьшит скорость до примерно 1425 об/мин.

Для подключения преобразователя необходимо учитывать мощность двигателя, номинальный ток и тип запуска. Важно выбрать модель преобразователя с запасом по току 10–20%. Подключение осуществляется через клеммы преобразователя, при этом следует соблюдать фазировку и заземление.

Рекомендуется использовать устройства с возможностью настройки профиля ускорения и торможения, а также защиты от перегрузки и перегрева. Эти параметры программируются через встроенное меню или внешний интерфейс (например, Modbus или RS-485).

Если двигатель эксплуатируется с переменной нагрузкой, полезна функция векторного управления. Она обеспечивает стабильный крутящий момент при низких оборотах, что критично для вентиляторов, насосов и ленточных транспортеров.

Для снижения пусковых токов частотный преобразователь запускает двигатель плавно, без скачков нагрузки в сети. Это увеличивает срок службы оборудования и уменьшает риски сбоев в электроснабжении.

Перед установкой рекомендуется проверить совместимость двигателя с частотным управлением. Старые модели могут не иметь термозащиты и изоляции, рассчитанной на инверторное питание. В таких случаях необходимо использовать выходной фильтр или модернизировать обмотки.

Правильно настроенный частотный преобразователь обеспечивает не только регулировку оборотов, но и снижение энергопотребления, особенно при работе в неполной нагрузке.

Применение редуктора для механического замедления вращения

Редуктор позволяет снизить обороты электродвигателя 220В за счёт механического преобразования частоты вращения. Он устанавливается между валом двигателя и исполнительным механизмом и подбирается по передаточному числу, типу нагрузки и требуемому крутящему моменту.

Наиболее распространены цилиндрические, червячные и планетарные редукторы. Цилиндрические применяются в приводах с постоянной нагрузкой и относительно высокой скоростью. Червячные подходят для задач, где требуется значительное снижение оборотов (до 50–100 об/мин) и самоторможение. Планетарные обеспечивают высокую нагрузочную способность при компактных габаритах.

Выбор передаточного числа зависит от исходной частоты вращения двигателя (обычно 1350–2800 об/мин) и нужной скорости на выходе. Например, для уменьшения скорости до 150 об/мин используется редуктор с передаточным числом около 1:15–1:20. При этом необходимо учитывать, что увеличение передаточного числа повышает крутящий момент, но снижает КПД системы.

Монтаж редуктора требует соосного соединения валов и надёжной фиксации корпуса. При несоблюдении этих условий возникает вибрация, ускоренный износ подшипников и утечка смазки. Использование эластичных муфт снижает ударные нагрузки и компенсирует незначительное несовпадение осей.

При выборе редуктора следует учитывать характер нагрузки (постоянная, переменная, ударная), продолжительность работы и требования к уровню шума. Для длительного ресурса необходимо регулярное техническое обслуживание – проверка уровня масла, состояния уплотнений и износа зубьев.

Редукторное замедление вращения – надёжный способ, особенно в системах, где требуется устойчивый крутящий момент на малых оборотах без изменения параметров электропитания.

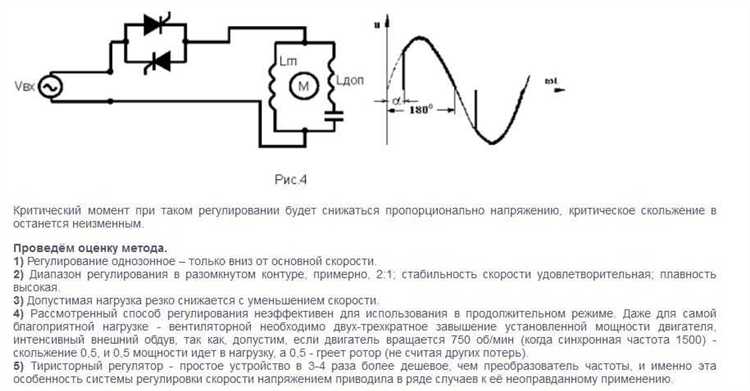

Использование симисторного регулятора напряжения

Симисторный регулятор напряжения позволяет управлять скоростью вращения электродвигателя 220В за счёт изменения амплитуды подаваемого напряжения. На практике это применимо преимущественно к двигателям с фазовым ротором и коллекторным электродвигателям переменного тока.

Принцип работы симистора основан на фазоимпульсной модуляции. Регулятор открывает симистор с задержкой относительно начала каждого полупериода сетевого напряжения. Чем больше задержка, тем ниже средняя мощность, подаваемая на двигатель, и тем ниже скорость вращения.

Преимущества метода: простота схемы, низкая стоимость компонентов, возможность регулировки скорости без применения механических узлов. Также симисторные регуляторы часто имеют компактные размеры и могут монтироваться непосредственно в корпус управления двигателем.

Недостатки: снижение крутящего момента при уменьшении скорости, высокий уровень электромагнитных помех, ограниченная применимость (неподходит для асинхронных двигателей с короткозамкнутым ротором без дополнительных доработок).

Рекомендуется использовать симисторные регуляторы только с электродвигателями, конструктивно допускающими управление напряжением. Для повышения надёжности и безопасности требуется предусмотреть тепловую защиту и фильтры для подавления помех.

На практике популярны регуляторы на базе симистора типа BT136 или BTA16 с фазоимпульсным управлением на микросхемах вроде U2008B. Такие схемы позволяют плавно регулировать напряжение в диапазоне от 80 до 230 В.

Влияние нагрузки на скорость вращения двигателя

Скорость вращения электродвигателя переменного тока, подключённого к сети 220 В, определяется не только параметрами питания, но и характером нагрузки на валу. При увеличении момента сопротивления со стороны механизма двигатель может снижать обороты, особенно если он не рассчитан на поддержание постоянной скорости при переменной нагрузке.

Для асинхронных двигателей характерно скольжение – разница между частотой вращения магнитного поля и фактической скоростью ротора. При увеличении нагрузки скольжение растёт, что приводит к уменьшению оборотов. Например, при номинальной нагрузке скольжение составляет 3–7%, но при перегрузке оно может превышать 10–12%, вызывая заметное снижение частоты вращения.

Если требуется стабильная скорость независимо от нагрузки, необходимо применять двигатели с компенсацией скольжения или использовать частотный преобразователь с функцией обратной связи по скорости. Это особенно актуально для приводов, работающих в условиях переменного сопротивления – ленточные конвейеры, насосы, компрессоры.

Для оценки влияния нагрузки на обороты можно ориентироваться на следующие зависимости:

При использовании электродвигателя в условиях переменной нагрузки важно учитывать характеристики момента сопротивления механизма. Для вентиляторов и насосов момент зависит от квадрата скорости, что может привести к более резким просадкам оборотов. В таких случаях целесообразно выбирать двигатель с запасом по мощности и регулировкой по обратной связи.

Снижение оборотов путём изменения числа полюсов

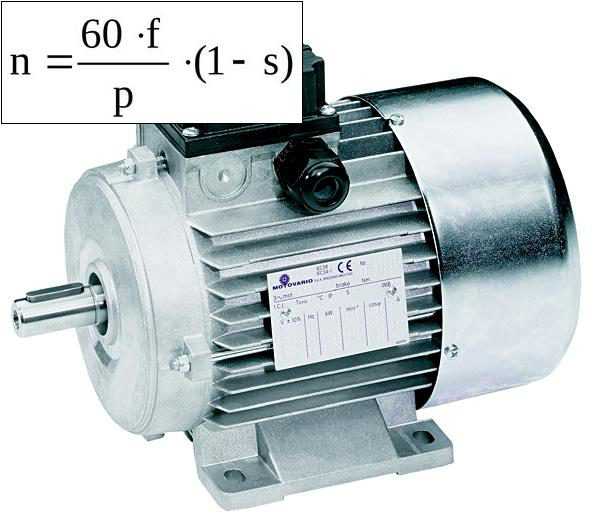

Скорость вращения асинхронного электродвигателя прямо зависит от числа полюсов и частоты питающего напряжения. Формула расчёта синхронной скорости: n = 60 × f / p, где n – синхронная скорость в об/мин, f – частота сети в Гц, p – число пар полюсов. При увеличении числа полюсов обороты уменьшаются.

Например, при частоте 50 Гц двигатель с 2 парами полюсов имеет синхронную скорость 1500 об/мин, с 4 парами – 750 об/мин. Реальная скорость будет немного ниже из-за скольжения. Таким образом, переход от 2 к 4 парам полюсов снижает обороты почти вдвое без дополнительных преобразователей.

Изменение числа полюсов реализуется конструктивно либо переключением обмоток (в случае многоскоростных двигателей). Распространённый вариант – электродвигатели с двойным или тройным числом скоростей, в которых предусмотрено переключение схемы соединения обмоток (например, с Δ/Υ на Δ/ΥΥ). Переключение производится вручную или автоматикой через контакторы.

Такой подход целесообразен в случаях, когда требуется фиксированное число ступеней скоростей. Преимущество – отсутствие необходимости в внешней электронике и высокая надёжность. Недостаток – невозможность плавного регулирования и ограниченное количество доступных скоростей.

Перед выбором двигателя с изменяемым числом полюсов необходимо учитывать тип нагрузки, требования к частоте переключений и точности регулировки. Такой метод особенно подходит для вентиляторов, насосов и станков с постоянным режимом работы.

Настройка оборотов с помощью автотрансформатора

Автотрансформатор позволяет изменять напряжение, подаваемое на электродвигатель, что влияет на скорость его вращения. Снижение напряжения уменьшает магнитное поле статора, что приводит к уменьшению частоты вращения ротора в асинхронных двигателях с короткозамкнутым ротором.

Для двигателей 220 В автотрансформатор подбирается с учетом мощности нагрузки. Рекомендуется выбирать автотрансформатор с запасом по мощности не менее 25% от номинальной мощности двигателя для предотвращения перегрева и увеличения срока службы оборудования.

Процесс регулировки скорости осуществляется путем плавного изменения выходного напряжения автотрансформатора. При снижении напряжения на 10–20% скорость двигателя уменьшается примерно пропорционально, однако слишком сильное снижение может привести к потере крутящего момента и нестабильной работе.

Использование автотрансформатора эффективно для двигателей с небольшой вариацией нагрузки и требуется стабильное поддержание сниженных оборотов. Важно контролировать параметры токовой нагрузки, так как при снижении напряжения ток возрастает, что требует защиты цепи от перегрузок.

При монтаже необходимо соблюдать электрическую безопасность и правильно выполнять заземление автотрансформатора. Также важно обеспечить достаточное охлаждение устройства, так как при длительной работе под нагрузкой выделяется тепло.

Автотрансформатор не подходит для двигателей с высоким пусковым моментом, так как снижение напряжения снижает пусковую мощность и может вызвать залипание ротора. Для таких случаев предпочтительнее использовать другие методы регулировки оборотов.

Преимущества подключения через электронный регулятор

Электронный регулятор напряжения позволяет плавно изменять скорость вращения двигателя без потери мощности на нагрев. Это достигается за счёт управления фазой напряжения и стабилизации тока.

• Высокая точность регулировки оборотов с шагом до 1-2%
• Сохранение стабильного момента при сниженных оборотах благодаря адаптивному управлению
• Компактность и простота монтажа по сравнению с механическими способами
• Защита двигателя от перегрузок и коротких замыканий встроенными схемами
• Уменьшение электромагнитных помех за счёт оптимизации импульсных характеристик
• Экономия электроэнергии при работе на пониженных оборотах

Рекомендуется выбирать регуляторы с встроенной защитой от перегрева и возможностью плавного запуска, что увеличивает срок службы мотора и снижает пусковые токи.

Электронные регуляторы подходят для управления асинхронными двигателями с короткозамкнутым ротором и позволяют добиться точного контроля без вмешательства в конструкцию двигателя.

Ограничения по снижению оборотов для разных типов двигателей

Асинхронные двигатели с короткозамкнутым ротором допускают снижение оборотов в пределах примерно 50–100% от номинала при использовании частотных преобразователей. Понижение частоты ниже 20 Гц часто приводит к снижению момента и перегреву. Механические способы уменьшения оборотов, например редукторы, не влияют на характеристики двигателя, но увеличивают габариты и массу системы.

Коллекторные (щеточные) двигатели допускают регулировку скорости путем изменения напряжения и тока возбуждения. Однако снижение напряжения более чем на 30% от номинала снижает эффективность и приводит к повышенному нагреву щеток и коллектора.

Синхронные двигатели без системы возбуждения не обеспечивают стабильную работу на сниженных оборотах без изменения частоты сети или установки частотного преобразователя. При снижении частоты ниже 40–50 Гц возникают проблемы с удержанием синхронизации и появлением вибраций.

• Двигатели с фазным ротором допускают регулировку оборотов изменением сопротивления в цепи ротора, но потери энергии возрастают, а максимальное снижение оборотов ограничено примерно до 50% от номинала.
• Двигатели с постоянными магнитами требуют специализированных контроллеров для плавного снижения оборотов, при этом диапазон регулировки ограничен конструктивными особенностями магнитов и системы управления.

При любом методе снижения оборотов важно контролировать температуру обмоток и роторных частей, так как уменьшение скорости вращения часто снижает охлаждение и повышает риск перегрева.

Вопрос-ответ:

Какие основные методы снижения скорости вращения электродвигателя на 220 В наиболее распространены?

Среди распространённых способов снижения оборотов электродвигателя на 220 В можно выделить использование автотрансформаторов, симисторных регуляторов напряжения, частотных преобразователей и механических редукторов. Автотрансформаторы уменьшают подаваемое напряжение, что влияет на скорость, но подходят не для всех типов двигателей. Симисторные регуляторы изменяют напряжение более плавно, но при снижении скорости может уменьшаться мощность и крутящий момент. Частотные преобразователи обеспечивают точное управление частотой и скоростью, сохраняя параметры двигателя, но стоят дороже. Механические редукторы изменяют скорость вращения за счёт передачи механического движения с другим передаточным числом, что подходит для стационарных установок.

Можно ли уменьшать обороты асинхронного двигателя с короткозамкнутым ротором, изменяя только напряжение питания?

Уменьшение оборотов асинхронного двигателя с короткозамкнутым ротором только за счёт снижения напряжения питания не даёт значительного результата. Скорость двигателя определяется синхронной частотой вращения магнитного поля и количеством пар полюсов, и почти не изменяется при падении напряжения. При снижении напряжения падает крутящий момент, что приводит к перегреву двигателя и нестабильной работе. Для снижения скорости такого двигателя лучше использовать частотный преобразователь, который регулирует частоту питающего напряжения, или применить метод изменения числа полюсов, если конструкция двигателя это позволяет.

Как влияет нагрузка на возможность снижения оборотов электродвигателя 220 В?

Нагрузка существенно влияет на скорость вращения электродвигателя. При снижении напряжения или частоты питания двигатель может не развивать достаточный крутящий момент для поддержания заданных оборотов под нагрузкой. Если нагрузка остаётся высокой, скорость снизится меньше или двигатель может остановиться. Поэтому способы регулирования скорости необходимо подбирать с учётом характеристик нагрузки: при больших нагрузках предпочтительнее использовать частотные преобразователи или механические редукторы, которые обеспечивают стабильную работу при различных условиях.

Какие ограничения существуют при использовании автотрансформатора для регулировки скорости двигателя 220 В?

Автотрансформатор снижает напряжение, подаваемое на двигатель, что уменьшает скорость в определённой степени. Однако у этого метода есть ограничения: он не подходит для двигателей с короткозамкнутым ротором, где скорость зависит в первую очередь от частоты. При сильном снижении напряжения снижается крутящий момент, что может привести к перегреву и снижению срока службы мотора. Кроме того, автотрансформатор увеличивает габариты и вес системы, требует дополнительного оборудования и не обеспечивает плавного и точного регулирования скорости.
