Метка на коленвале определяет точное положение поршня первого цилиндра в верхней мёртвой точке и служит базой для регулировки фаз газораспределения. Неправильная установка приводит к нарушению работы двигателя, детонации и повышенному износу деталей.
Перед началом работ необходимо проверить состояние шкива, маховика и зубчатого ремня или цепи. На большинстве двигателей заводские метки наносятся на торец шкива или маховика и совмещаются с фиксирующими выступами на блоке цилиндров или крышке ремня ГРМ. Если метки плохо видны, их следует очистить от грязи и нанести контрастную риску маркером.
Проворачивать коленвал удобнее всего за болт крепления шкива с использованием ключа подходящего размера. При этом необходимо вращать его только по часовой стрелке, чтобы исключить ослабление натяжения ремня. Для точного совмещения метки можно использовать контрольный штифт или индикатор положения поршня, если конструкция двигателя это позволяет.
После установки метки важно проверить соответствие отметок на распредвалах и убедиться, что все валы находятся в правильном положении относительно коленвала. При необходимости регулировки следует ослабить натяжитель ремня или цепи, выставить все элементы по меткам и заново натянуть привод.
Назначение метки на коленвале и её роль в работе двигателя
Метка на коленчатом вале служит ориентиром для точной установки фаз газораспределения и угла опережения зажигания. Она позволяет синхронизировать работу коленвала с распределительным валом и системой зажигания, что напрямую влияет на стабильность работы двигателя.
Основные задачи метки:
- Определение положения поршня первого цилиндра в верхней мертвой точке (ВМТ).
- Контроль правильности установки ремня или цепи ГРМ.
- Упрощение настройки угла зажигания при проведении регулировочных работ.
Неправильное совмещение метки может привести к смещению фаз, детонации, падению мощности или повреждению клапанного механизма. Поэтому перед установкой метки важно убедиться, что маховик и шкив коленвала находятся в нужном положении, а соответствующие метки на ГРМ совмещены по заводским меткам.
Как определить правильное положение первого цилиндра
Положение первого цилиндра считается правильным, когда его поршень находится в верхней мёртвой точке (ВМТ) в такте сжатия. Для точного определения этого момента необходимо снять свечу зажигания первого цилиндра и убедиться, что клапаны закрыты, что указывает на окончание такта сжатия.
Для проверки поршня можно использовать тонкий щуп или пластиковую трубку, аккуратно вставленную в свечное отверстие. Плавно проворачивая коленвал по часовой стрелке, наблюдают за движением щупа, фиксируя момент его наивысшего положения.
Точное совпадение метки на шкиве коленвала с соответствующей риской на крышке ГРМ подтверждает правильную установку ВМТ. Если метки не совпадают, необходимо скорректировать положение коленвала, прокручивая его до совпадения с контрольной отметкой.

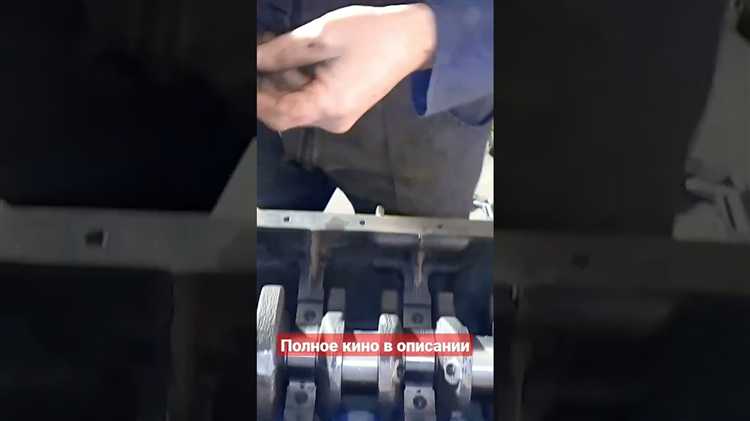

Инструменты и приспособления для установки метки
Для точной установки метки на коленвале необходимо использовать набор инструментов, которые обеспечивают правильное фиксирование и позиционирование деталей двигателя.
- Ключ для проворачивания коленвала – применяется для плавного поворота вала до нужного положения. Подбирается по типу крепления шкива или болта.
- Фиксатор коленвала – специальная шпилька или штифт, который блокирует вал в положении верхней мёртвой точки, исключая смещение при работе.
- Фиксатор распредвала – используется вместе с коленвалом, чтобы предотвратить рассинхронизацию при регулировке меток.
- Маркер или керн – для нанесения временной метки или уточняющей отметки при отсутствии заводских рисок.
- Набор торцевых ключей и головок – необходим для снятия защитных крышек, шкивов и других элементов, закрывающих доступ к меткам.
Перед использованием фиксаторов и ключей важно очистить поверхности от масла и грязи, чтобы исключить проскальзывание. Нанесённые метки должны быть чёткими и хорошо различимыми при любых условиях освещения.
Подготовка двигателя к выставлению метки
Перед установкой метки на коленвал необходимо обеспечить доступ к передней части двигателя. Снимите защитные кожухи, ремень навесных агрегатов и крышку ГРМ. Очистите рабочую зону от пыли и масла, чтобы метки были хорошо видны.
Двигатель должен быть заглушен и полностью остывшим. Отключите минусовую клемму аккумулятора для исключения случайного запуска. Проверните коленвал за болт шкива с помощью воротка и подходящей головки, двигаясь только по часовой стрелке, чтобы избежать повреждения резьбы.
Убедитесь в целостности зубьев шкива и отсутствии деформаций на поверхности, где нанесена метка. При необходимости удалите загрязнения металлической щеткой или мягкой ветошью. Осмотрите натяжитель ремня и состояние ремня ГРМ, чтобы исключить его проскальзывание при установке метки.
Для точной фиксации положения коленвала можно использовать стопорный штифт или фиксатор маховика, предусмотренный производителем. Это предотвратит смещение деталей во время дальнейших операций по установке метки.
Пошаговое выставление метки на коленвале
Перед началом работы убедитесь, что аккумулятор отключен и двигатель остыл. Снимите защитный кожух ремня ГРМ или цепи привода, обеспечив доступ к шкиву коленвала и меткам.
Поверните коленвал с помощью воротка и головки подходящего размера за центральный болт шкива. Делайте вращение по ходу движения двигателя, пока метка на шкиве не приблизится к шкале на крышке ГРМ.
Совместите метку коленвала с отметкой «0» или «TDC» на шкале. При этом убедитесь, что метки на распредвалах или крышках совпадают с заводскими рисками. Это подтверждает правильное положение первого цилиндра в ВМТ.
Для фиксации коленвала используйте стопор или вставьте подходящий инструмент в технологическое отверстие маховика, если конструкция двигателя это позволяет. Это исключит смещение метки во время дальнейших работ.
После установки проверьте натяжение ремня или цепи. При необходимости выполните корректировку положения, добиваясь точного совмещения всех меток.
Проверка совпадения меток на коленвале и распредвале
Для точного совмещения фаз газораспределения необходимо убедиться, что метки на коленвале и распредвале находятся в правильном положении относительно друг друга. Откройте доступ к меткам, сняв необходимые защитные крышки.
Проверка начинается с установки коленвала в положение ВМТ (верхняя мёртвая точка) первого цилиндра. Метка на шкиве коленвала должна совпадать с фиксированной точкой на блоке двигателя или на шкиве генератора. При этом метка на шестерне распредвала должна совпадать с меткой на головке блока цилиндров или на крышке распредвала.
Если метки не совпадают, потребуется сместить шестерню распредвала относительно коленвала. Для этого ослабьте крепление шестерни, поверните её до совпадения меток, после чего затяните крепления с моментом, рекомендованным заводом-изготовителем.
Рекомендуется вращать двигатель вручную несколько оборотов по направлению работы до тех пор, пока метки снова не совпадут. Это исключит возможность неправильной установки и повреждения клапанов.
При проверке обращайте внимание на состояние меток: они должны быть чёткими и не стертыми. При необходимости нанесите новые метки с помощью кернера или маркера, чтобы обеспечить точное позиционирование при последующих сборках.
Что делать при отсутствии заводской метки
Отсутствие заводской метки на коленвале требует точного определения угла ВМТ (верхней мёртвой точки) первого цилиндра. Для этого необходимо выполнить несколько шагов.
Сначала выворачивают свечу первого цилиндра и вставляют в цилиндр щуп или длинный болт, фиксируя положение поршня. Медленно вращают коленвал вручную в направлении рабочего хода до момента, когда щуп достигнет максимального верхнего положения – это и есть ВМТ.
Далее на шкиве коленвала выбирают и отмечают удобную точку, совпадающую с любым видимым краем корпуса двигателя или другой неподвижной деталью. Эта точка и будет служить временной меткой.
Для более точного контроля используют индикатор часового типа, закрепляемый на головке блока с соприкосновением с поршнем через отверстие свечи. Вращая коленвал до максимума показаний индикатора, фиксируют положение шкива и делают метку.
При необходимости проверяют совпадение временной метки с положением распредвала, сравнивая его метки на шестернях и корпусе. Это позволяет контролировать синхронизацию газораспределения.
После установки временной метки рекомендуют закрепить её краской или лазерной гравировкой для сохранения при дальнейшей эксплуатации.
При отсутствии специального оборудования можно воспользоваться стробоскопом, подключённым к системе зажигания, для точного определения ВМТ и установки метки на коленвале по световым вспышкам в процессе работы двигателя на холостом ходу.
Как проверить правильность установки после сборки
Для проверки правильности установки метки на коленвале после сборки необходимо выполнить несколько последовательных действий. Сначала проверяется совпадение меток коленвала и распредвала в верхней мёртвой точке первого цилиндра. Поверните коленвал вручную по часовой стрелке до совмещения меток. В этот момент метка на коленвале должна совпадать с отметкой на корпусе или шкиве, а на распредвале – с фиксированной меткой на головке блока.
Следующий этап – проверка фаз газораспределения с помощью специального инструмента, например, индикатора часового типа, установленного на клапан. При правильной установке клапаны первого цилиндра должны находиться в закрытом положении на верхней мёртвой точке такта сжатия.
Также рекомендуется сделать контрольный прокручивание двигателя вручную не менее трёх оборотов. При этом не должно возникать посторонних звуков, сопротивления или заклиниваний. После прокрутки повторно проверьте положение меток – они должны совпадать точно так же, как и в начале.
Если предусмотрено, подключите диагностический сканер для проверки показаний датчика положения коленвала и распредвала. Значения углов должны соответствовать технической документации на двигатель. Отклонение свыше 1° сигнализирует о неправильной установке или возможных повреждениях.
При обнаружении расхождений нужно повторно снять ремень или цепь газораспределения и точно выставить метки с учетом заводских рекомендаций. Любая неточность влияет на работу двигателя и может привести к повреждениям клапанов или поршней.
Вопрос-ответ:
Как определить точное положение метки на коленвале, если заводская метка стерлась?
Если заводская метка на коленвале отсутствует или стерта, нужно использовать несколько способов для определения правильного положения. Один из методов — ориентироваться по положению шкива или маховика, на которых обычно есть заводские метки или прорези для установки угла. Также можно воспользоваться технической документацией двигателя, где указаны углы и положения для установки меток. В некоторых случаях помогает замер угла поворота коленвала с помощью угломера или индикатора, установленных на двигатель. После предварительной установки метки следует проверить правильность по совпадению с метками на распредвале и по показаниям системы зажигания или впрыска топлива.
Какие инструменты необходимы для правильной установки метки на коленвале?
Для установки метки потребуются инструменты, позволяющие точно зафиксировать положение коленвала и сделать отметку с минимальной погрешностью. Обычно используют угломер или индикатор часового типа для замера угла поворота. Также полезен штангенциркуль или микрометр для измерения точек на шкиве или маховике. Важно иметь маркер или специальный мелок для нанесения меток на металл. Иногда требуется съемник для снятия шкива, если метка наносится на коленвал непосредственно. Кроме того, для контроля совпадения меток используется техническая документация с точными угловыми значениями.
Как проверить правильность установки метки после сборки двигателя?
После сборки двигателя проверить правильность установки метки можно несколькими способами. В первую очередь необходимо проверить совпадение меток на коленвале и распредвале при верхней мертвой точке первого цилиндра. Для этого коленвал медленно проворачивают вручную, следя за совмещением меток. Дополнительно можно использовать диагностическое оборудование, которое показывает угол опережения зажигания или фазировку впрыска топлива — эти параметры должны соответствовать заводским значениям. Если двигатель запускается, нужно проверить стабильность работы на холостом ходу и отсутствие ошибок, связанных с фазами газораспределения. Любые отклонения требуют повторной проверки установки меток и, при необходимости, корректировки.
Можно ли устанавливать метку на коленвале без специальных приспособлений и как это повлияет на точность?
Установка метки без специальных инструментов возможна, но значительно усложняет задачу и снижает точность. Без угломера или индикатора сложно определить точный угол поворота коленвала, что повышает риск смещения метки. При ручной установке метку можно наносить ориентируясь на видимые элементы шкива или маховика, однако это требует внимательности и опыта. Ошибки в установке приводят к неправильной фазировке двигателя, что отражается на работе системы зажигания и впрыска, снижая мощность и увеличивая расход топлива. Рекомендуется использовать хотя бы базовые измерительные инструменты для обеспечения корректного положения метки.
