Какие фильтры применяются для очистки масла

Загрязнение масла частицами >4–40 мкм ускоряет износ подшипников, насосов и плунжерных пар: при концентрации твёрдых частиц 100 мг/л ресурс скольжения может снижаться в 2–3 раза по сравнению с уровнем <20 мг/л. Для гидросистем с сервоклапанами чувствительными к частицам >5 мкм целевой класс чистоты обычно не грубее ISO 4406 16/14/11, для мобильной гидравлики допустим 18/16/13 при контроле перепада давления. В кривошипно-шатунных узлах ДВС абразив >10 мкм проходит через зазоры масляной плёнки и формирует микрозадиры при нагрузках свыше 30 МПа, поэтому тонкость фильтрации после насоса влияет на износ коленвала и распредвала.

Номинальная и абсолютная тонкость. Условное «номинал 10 мкм» в целлюлозном элементе может задерживать лишь ~50% частиц данного размера, тогда как синтетические многослойные материалы с β₁₀ >=200 (по ISO 16889) удерживают ≥99,5% частиц ≥10 мкм(c). При выборе картриджа сопоставляйте заявленный микронный рейтинг с β-коэффициентом и фактическим классом чистоты в эксплуатации; несоответствие в 1–2 класса ISO 4406 уже заметно отражается на сроке службы золотников и гидромоторов.

Перепад давления и байпас. Рост вязкости на холодном пуске и накопление шлама повышают Δp на фильтре. Для полноточных масляных фильтров ДВС типичные уставки байпасного клапана 100–200 kPa; при превышении клапан открывается и нефильтрованное масло попадает в контур. В гидросистемах с чувствительными приводами предпочитают линейные или возвратные фильтры с индикатором засорённости (мех./электр.) при Δp ≈ Δp_alarm = 0,75 × Δp_полн., чтобы заменить элемент до раскрытия байпаса.

Ресурс и грязеёмкость. Паспортная грязеёмкость 5–20 г/л (по тесту ISO 16889) не равна фактическому интервалу службы. В дизельных двигателях тяжёлой техники интервал замены полноточного фильтра может составлять 250–500 моточасов при содержании сажи <3% по массе в масле; при эксплуатации в пыльных карьерах целесообразен анализ по железу/кремнию каждые 100–150 ч и внеплановая замена при росте ферропорошка >100 ppm. В гидравлике пресса с объёмом бака 600 л и нормируемым классом 15/13/10 практикуют смену всасывающего сетчатого и напорного картриджа при росте частиц ≥14 мкм в пробе на 1 класс выше нормы либо по сигналу датчика Δp.

Конфигурации контуров. В ДВС применяют сочетание полноточного напорного фильтра (тонкость 15–25 мкм(abs) для массовых легковых, 5–10 мкм в высокофорсированных) и параллельного байпасного/частичного фильтра глубокой очистки (<5 мкм, низкий расход) для снижения дисперсной сажи и оксидов. Гидросистемы используют: всасывающие сетки 60–150 мкм для защиты насоса от крупных включений; напорные фильтры 3–10 мкм(abs) перед сервоклапанами; возвратные 10–25 мкм для улавливания производственных частиц из исполнительных органов; иногда оффлайн-стационары с циркуляцией 2–5% объёма бака через 3 мкм(abs) элемент и влагопоглотитель.

Практические шаги подбора. 1) Определите требуемый класс чистоты по наиболее чувствительному компоненту контура. 2) Сопоставьте рабочий расход и допустимый начальый Δp выбранного корпуса, учитывая вязкость масла при нижней рабочей температуре. 3) Требуйте данные β_x (x=4,6,10,14 мкм(c)) от производителя; избегайте элементов без теста ISO 16889. 4) Планируйте контроль масла (феррография, подсчёт частиц) и замену элемента до открытия байпаса. 5) В системах с циклическими ударными нагрузками закладывайте запас по площади фильтрующей среды ≥25% относительно расчётного.

Экономика. Снижение класса загрязнения масла на один шаг ISO 4406 (например, с 18/16/13 до 17/15/12) способно продлить срок службы гидроклапанов на ~10–25%, а интервал капитального ремонта насосов на сотни моточасов в тяжёлых условиях. Расход на более дорогой синтетический элемент часто окупается за счёт сокращения внеплановых простоев и объёма заменяемого масла.

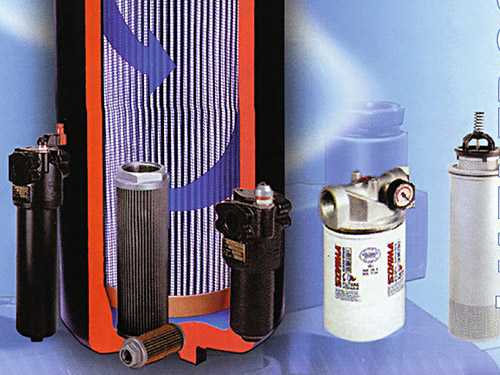

Различия между масляными фильтрами для двигателей и гидросистем

Фильтры двигателей проектируются как полнопоточные узлы с минимальными гидросопротивлениями при холодном пуске густого моторного масла; типичная номинальная тонкость улавливания 20–40 мкм (некоторые конструкции до ~10–15 мкм), но при номинальной, а не абсолютной эффективности: степень удержания частиц в этой зоне часто не превышает 50–95% в зависимости от размера и скорости потока.

Фильтры гидросистем ориентированы на поддержание классов чистоты по ISO 4406; для распределительных и сервоприводных контуров распространены элементы 3–10 мкм(c) с абсолютной эффективностью (βx(c) ≥ 200, что соответствует ≥99,5% удаления частиц размера x и крупнее) и многоступенчатой глубинной структурой волокон.

Перепад давления и режим байпаса различаются принципиально: в двигателях перепускной клапан обычно открывается при ~0,7–2 бар, чтобы исключить масляное голодание; в гидролиниях корпуса и картриджи рассчитываются на рабочие давления десятки и сотни бар (типичные рабочие 140–350 бар в силовых цепях, элементы с коллапсоустойчивостью 10–210 бар и выше), поэтому байпас либо отсутствует, либо настроен на существенно более высокие значения.

Вязкость среды влияет на выбор площади фильтрующей поверхности: моторные масла SAE 5W‑30/10W‑40 создают пиковый перепад при холодном пуске, поэтому элементы имеют складчатую конструкцию с усиленным перепуском; гидрожидкости ISO VG 32–68 фильтруются при более стабильной вязкости, что позволяет поддерживать мелкую тонкость без чрезмерного роста ΔP.

Чистота, требуемая для ресурса компонентов, различна: подшипники и коренные шейки двигателя относительно терпимы к частицам >10 мкм, тогда как пропорциональные клапаны и сервоклапаны гидросистем чувствительны к загрязнению >3–5 мкм; фильтрация до целевых классов, например 18/16/13 или лучше для общих мобильных систем и 15/13/10 для прецизионных сервоконтуров, существенно снижает заедания золотников и износ плунжеров.

Материалы фильтроэлементов: в двигателях преобладают целлюлозные или целлюлозно-синтетические смеси с пропиткой для устойчивости к углеводородам и присадкам; в гидросистемах – многослойное стекловолокно с поддерживающей металлической сеткой, антистатическими прослойками и наносорбционными добавками для захвата лакообразующих частиц.

Конфигурация системы: двигатель часто сочетает полнопоточный фильтр и, реже, дополнительный обходной (by-pass) малопоточный глубинный картридж для сверхтонкой очистки; гидросистемы используют каскад – всасывающие сетки (≈100–250 мкм) перед насосом, напорные фильтры тонкой очистки после насоса, обратные (return-line) фильтры 10–25 мкм и/или автономные циркуляционные установки (kidney loop) 3–5 мкм для поддержания стабильной чистоты.

Контроль ресурса: смена моторного фильтра синхронизируется с регламентной заменой масла по пробегу или часам; в гидросистемах целесообразно ориентироваться на индикаторы перепада давления, датчики загрязнения и результат лабораторного анализа по ISO 4406, меняя элемент при достижении установленного ΔP или ухудшении класса чистоты, а не по календарю.

Ёмкость по загрязнениям у моторных фильтров рассчитывается на постепенное накопление сажистых и лаковых частиц от сгорания; гидрофильтры должны удерживать износные частицы металлов, силикатную пыль и воду (при наличии водоотделяющих слоёв), причём производители указывают грязеёмкость в граммах тестовой пыли ISO MTD или эквивалента – ориентируйтесь на показатель, позволяющий выдержать интервалы между обслуживанием при фактической кратности загрязнения в вашей системе.

Температурный профиль: моторное масло длительно работает при 90–120 °C, что требует термостойких связующих; гидрожидкости часто циркулируют в диапазоне −20…+80 °C (мобильная техника) или +30…+60 °C (стационарные привода), поэтому важна стойкость клеев и уплотнений к циклам охлаждение/нагрев без расслоения фильтроматериала.

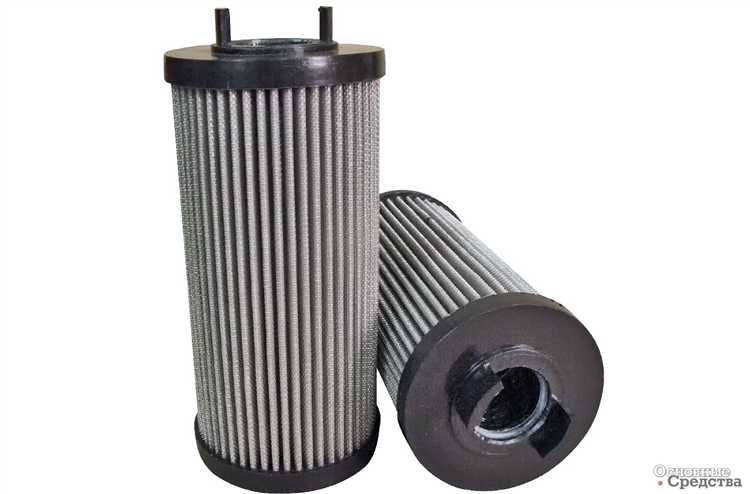

Какие материалы применяются в фильтрующих элементах

Выбор материала влияет на диапазон улавливаемых частиц, устойчивость к термоокислительным нагрузкам, совместимость с типом масла или рабочей жидкости, ресурс по грязеёмкости и поведению при перепадах давления. Ниже – используемые материалы и практические ориентиры по подбору.

Целлюлозная фильтровальная бумага. Волокна растительного происхождения, пропитанные смолами. Типовые классы номинальной тонкости 15–40 мкм; высокий коэффициент удержания сажевых и лаковых агломератов в моторных маслах. Ограничения: рабочая t° обычно до ~110–120 °C; чувствительна к воде и агрессивным огнестойким гидрожидкостям (HFC, HFD). Рекомендуется для двигателей внутреннего сгорания с регламентной сменой масла и фильтра; не ставить в циркуляционные контуры с длительным интервалом фильтрации и переменной вязкостью при низких t°.
Стекловолоконные глубинные медиа (микростекло). Небуферизованные боросиликатные микроволокна в многослойной структуре с градиентной пористостью. Достижимая абсолютная тонкость: 3–5 мкм (и ниже в многоступенчатых кассетах); высокий β-коэффициент при низком падении давления; высокая грязеёмкость. Термостойкость >150 °C (конструкционно зависит от связующего). Хорошо работают в гидросистемах высокого давления и в системах тонкой фильтрации моторных масел на байпасных линиях.
Синтетические полимерные волокна. Полипропилен (PP), полиэстер (PET), полиамид (PA/нейлон). Гибкие варианты плотности и структуры (спанбонд, мельтблаун, многослой). Тонкость 5–25 мкм номинал; устойчивость к влаге выше, чем у целлюлозы. PP ограничен по t° ~100 °C; PET выдерживает до ~135 °C; PA устойчив к углеводородам, но впитывает воду. Подходят для гидросистем на минеральных и ряде синтетических жидкостей, где нужна стабильность размеров и повторяемость фильтрации.
Комбинированные целлюлозно‑синтетические или стекловолоконно‑синтетические пакеты. Градиентные слои: внешний грубый (предзахват), внутренний тонкий. Увеличенная грязеёмкость без резкого роста ΔP. Используются в «длинных» ресурсах и при широком диапазоне вязкости. При выборе уточняйте порядок расположения слоёв по направлению потока и наличие поддерживающей сетки.
Металлические сетки (нержавеющая сталь, никель, монель). Поверхностная фильтрация; моющиеся элементы. Диапазон пор 25–250+ мкм; применяются как предфильтры, в линиях с высокими расходами и низкими требованиями к тонкости, а также в условиях термоударов >250 °C или агрессивных жидкостей (эфиры фосфорной кислоты, жидкости с твёрдыми абразивами). Контролируйте механическую жёсткость гофры и защиту от импульсных нагрузок.
Спечённые металлы (бронза, нержсталь, порошковые никелевые сплавы). Объёмнопористая структура с узким распределением пор; выдерживает обратную промывку, кавитационные импульсы и высокие температуры. Тонкость 2–25 мкм в зависимости от класса спекания; стабилен в огнестойких жидкостях и эстерах. Уменьшение проходимости по мере загрязнения более предсказуемо, чем у сетки.
Металлотканые многослойные ламинаты (типа sinter‑laminate). Несколько слоёв металлических сеток разной плотности, спечённых в монолит. Обеспечивают градиентную глубинную фильтрацию и высокую механическую прочность. Полезны в гидросистемах с ударными нагрузками и высокой вязкостью при низкой температуре запуска.
Нетканые фторполимерные и фторуглеродные медиа (PTFE, ePTFE). Применяются в условиях химической агрессивности, присутствия воды/эмульсий и при необходимости гидрофобных/олеофобных свойств. Ограниченная грязеёмкость в сравнении с микростеклом, но превосходная химстойкость. Часто используются как верхний водоотталкивающий слой в комбинированных кассетах.
Электретные заряженные полипропиленовые волокна. Статический заряд повышает эффективность захвата мелкодисперсных частиц при сравнительно крупной поре, что снижает начальное ΔP. Хороши для тонкой фильтрации воздуха‑картера и вентиляционных контуров маслобаков; в масляных потоках заряд может частично гаситься присадками – нужен контроль ресурса.
Целенаправленные водоотделяющие/коалесцирующие пакеты. Комбинации гидрофобных и гидрофильных слоёв (часто синтетика + сетка) для отделения свободной воды из гидрожидкостей и дизельного топлива, используемого как смазочно‑охлаждающая среда в некоторых системах. Перед установкой проверяйте совместимость присадок: диспергирующие пакеты топлива могут разрушать коалесценцию.
Сорбционно‑активные слои (активированный углерод, цеолиты, диатомитовые композиции). Используются в байпасных модулях для снижения концентраций окисленных продуктов и лакообразующих смол в моторных и турбинных маслах. Не заменяют основной механический фильтрующий элемент; требуют мониторинга насыщения по кислотному числу или спектроскопии растворённых металлов.

Практические рекомендации по подбору.

Сопоставьте требуемый класс чистоты системы с доступной абсолютной или β‑номинальной тонкостью материала; для гидросистем высокого давления типовая цель – классы ISO 4406 не грубее 17/15/12, что обычно требует медиа ≤6 мкм (стекло или финальная ступень комбинации).
Учитывайте рабочую температуру: при пиковых >130 °C избегайте чистой целлюлозы; переходите на стекловолокно, металл или термостойкую синтетику.
Проверяйте химическую совместимость с присадками (ZnDTP, молибденовые, фосфатные, фторсодержащие, эмульсионные пакеты). Сомнения – выбирайте инертные стекловолоконные или металлические медиа.
Для длинных интервалов эксплуатации и переменной вязкости (холодные пуски) выбирайте градиентные многослойные элементы с поддерживающей сеткой и складчатой геометрией высокой площади.
Где критична возможность промывки (прокатные станы, тяжёлые гидропрессы) – спечённый металл или металлотканый ламинат с регламентом обратной промывки по ΔP.
Если в контуре ожидается вода, применяйте гидрофобные верхние слои или отдельные коалесцирующие вставки; контролируйте скорость прохода, иначе капли не укрупняются.
В моторных системах с высокой нагрузкой сажи комбинируйте целлюлозу с синтетической поддержкой либо используйте апгрейд на микростекло для продления ресурса при увеличенных интервалах смены масла.

Перед утверждением спецификации запросите у производителя кривые β(x) при разных расходах, данные по перепаду давления на чистом и нагруженном элементе, а также результаты циклических испытаний на прочность гофры и целостность связующего в рабочей среде.

Конструкция и принцип работы полно-поточных фильтров

Полно-поточный фильтр (full-flow) устанавливается последовательно в линии подачи масла так, что через фильтрующий элемент проходит весь расход: в двигателях это подача к коренным шейкам коленчатого вала, распредвалам и турбокомпрессору; в гидросистемах – напорная линия после насоса или распределительная магистраль, если допустимо падение давления. Диапазон рабочих расходов: легковые ДВС 15–80 л/мин, тяжелая техника 100–300 л/мин и выше; гидростанции от десятков до сотен литров в минуту в зависимости от схемы.

Корпус выполняют из штампованной стали (сменные spin-on картриджи) или из разборного алюминиевого/чугунного блока под сменный патрон. Требуемая прочность рассчитывается исходя из максимального рабочего давления с коэффициентом запаса не ниже 2:1 для двигателей и 3:1–4:1 для гидросистем высокого давления (>21 МПа). Резьбовой штуцер или фланец обеспечивает центровку и уплотнение; применяются кольца из нитрил-бутадиена, фторкаучука или акрилатных эластомеров в зависимости от температуры и типа масла.

Фильтрующий пакет формируется складчатым (плиссированным) медиа для увеличения площади. Плотность складок подбирают так, чтобы скорость через поры не превышала ~0,5–1,0 см/с при номинальном расходе: это ограничивает перепад давления и предотвращает эрозию волокон. Типы медиа: целлюлозное (10–40 мкм номинально, низкая стоимость, ограниченная термостабильность), синтетическое или стекловолоконное (5–25 мкм c более высокой удерживающей способностью и стабильностью при температурах >130 °C), комбинированные слои с градиентной пористостью для повышенной грязеемкости. Для возвратно-обратимых пульсаций давления применяют сетчатый металлический слой-экран.

Опорная перфорированная центральная трубка предотвращает схлопывание пакета при перепадах давления. Минимальная площадь отверстий не ниже 30% площади проекции для удержания падения давления <0,02 МПа при номинальном расходе. Концевые шайбы приклеиваются термореактивным компаундом либо завальцовываются; герметичность торцов критична: даже 1% непрофильтрованного байпасного подсоса снижает класс чистоты.

Работа узла: масло входит через боковые отверстия, проходит радиально через медиа к центральной трубке и далее в систему. По мере накопления частиц перепад давления растет; при достижении настроечного значения открывается перепускной клапан (bypass), пропуская часть или весь поток мимо медиа, чтобы исключить масляное голодание. В двигателях легковых авто типичные настройки 0,1–0,2 МПа; в дизелях тяжёлого класса 0,2–0,35 МПа; в гидросистемах диапазон шире и зависит от допуска по чистоте – иногда перепуск исключают вовсе, требуя дублирование фильтров.

Антидренажный клапан (обратный) удерживает столб масла в фильтре при остановке двигателя, сокращая сухой запуск. В гидросистемах ту же функцию выполняют обратные клапаны или расположение фильтра выше уровня бака с заполнением через отдельный канал. Проверка: после простоя давление на подаче должно восстанавливаться в течение секунд; если нет – проверяют клапан и ориентацию фильтра.

Параметры тонкости: производители указывают номинальную (x% удержания) и абсолютную (≥99% удержания) величины пор, а также бета-отношение по ISO 16889 (βx = число частиц >x мкм на входе / на выходе). Для гидросистем класса ISO 4406 17/15/12 и лучше чаще выбирают β10≥200 или β7≥75. Для двигателей, где критичны износные частицы >20 мкм, широко применяются элементы с номиналом 20–30 мкм; при турбонаддуве или узких маслоподшипниках переходят на 10–15 мкм синтетику при условии достаточной площади.

Расчет ресурса: грязеемкость (grams или mg @ Δp) делят на ожидаемую скорость поступления загрязнений. Практически удобнее контролировать рост перепада: начальный Δp при прогретом масле замеряют на номинальном расходе; замена при росте в 2–3 раза или при достижении 75–80% уставки перепускного клапана. В тяжелых гидросистемах применяют дифференциальные манометры с сигнализацией, в двигателях – механические или электронные датчики давления, косвенно сигнализирующие о забивании (падение давления после фильтра).

Рекомендации по подбору: площадь медиа (м²) ≈ (Q × μ_corr × K) / (Δp_allow × C_f), где Q – расход (м³/с), μ_corr – вязкость при рабочей температуре, K – коэффициент, учитывающий структуру медиа (~2–5), Δp_allow – допустимый перепад до открытия байпаса, C_f – эмпирический коэффициент фильтрации (Па·с/м²) из данных производителя. При отсутствии точных данных берут изделие с запасом площади не менее 30% от расчетной. Для систем с холодными пусками при высоковязком масле проверяют Δp при минимальной температуре эксплуатации и при необходимости используют подогрев или двухконтурную схему (часть расхода через полнопоточную ступень, часть – через грубую предварительную).

Монтаж: располагать корпус так, чтобы перепускной и антидренажный клапаны ориентировались согласно инструкции производителя; недопустимо перекрывать входные окна адаптером. Момент затяжки корпуса spin-on контролируют динамометрическим ключом или углом поворота от контакта уплотнения; перетяжка приводит к деформации корпуса, недотяжка – к подсосу воздуха и внешним подтёкам, падению давления и кавитации насоса.

Проверка после пуска: измерить давление до и после фильтра на холодном и прогретом масле, оценить открытие перепуска; при подозрении на внутренний обход вскрыть отработанный элемент, разрезать и визуально оценить равномерность загрязнения складок. Наличие локальных чистых зон указывает на складчатое «слипание» или повреждение уплотнений торцов.

Вопрос-ответ:

Как выбрать тонкость фильтрации и пропускную способность фильтра для двигателя и гидросистемы?

Сверьте требования производителя техники и целевой класс чистоты по ISO 4406. Для гидросистем с сервоклапанами часто требуется уровень 16/14/11 или чище, что соответствует бета-рейтингу β≥200 на 5–10 мкм (уточняйте по паспорту элемента). В большинстве двигателей внутреннего сгорания применяются полно-поточные фильтры в диапазоне 15–40 мкм (номинально или абсолютно, зависит от конструкции), так как чрезмерно мелкая степень задержки увеличит перепад давления при холодном пуске. Оцените расчётный расход масла (л/мин) на максимальных оборотах и вязкость при низкой температуре: фильтр должен держать требуемый поток с допустимым начальными ΔP и расчётным ΔP при засорении. Если данных нет, берите запас по площади фильтрующего материала и по допустимому перепаду не менее чем 2-кратный от рабочего. Для комбинированных схем (двигатель + гидроблок) ставят отдельные контуры фильтрации с подобранными под каждую среду элементами, а не один универсальный.

Зачем в масляном фильтре нужен перепускной (байпасный) клапан и при каком давлении он открывается?

Перепускной клапан пропускает поток мимо фильтрующего элемента, если перепад давления на нём превышает установленный предел. Это защищает насос и трущиеся пары от масляного голодания при холодном запуске густой жидкости или при сильном засорении элемента. В типичных полно-поточных фильтрах двигателей диапазон срабатывания часто лежит около 1,5–2,5 бар, в некоторых дизельных применениях до ~3 бар. В гидросистемах настройки шире: 3–5 бар и выше, т.к. рабочие давления системы велики, но конкретное значение задаётся производителем для ограничения неочищенного потока. Частые открытия клапана сокращают долю прошедшего очистку масла; если байпас срабатывает регулярно, элемент следует заменить или пересмотреть подбор тонкости/площади.

Как определить, что масляный фильтр засорён и его пора менять, если в системе нет датчика засорения?

Косвенные признаки: (1) рост перепада давления до уровня срабатывания перепускного клапана (если есть индикатор — он покажет красную зону или выдаст сигнал); (2) падение давления в линии после фильтра при неизменных оборотах насоса; (3) увеличение времени выхода давления на номинал после запуска; (4) рост температуры жидкости из‑за повышенного сопротивления потоку; (5) шумы насоса и кавитационные звуки при высоком сопротивлении всасывающему фильтру. Без приборов можно периодически снимать элемент и оценивать загрязнение визуально: равномерное потемнение допускается, но плотные отложения металла, лака или волокон указывают на необходимость замены. Практический подход — служебный интервал по моточасам или литрам прокачанного масла, скорректированный по анализу проб: если лаборатория показывает ускоренный рост частиц по ISO 4406, укорачивайте интервал. Для критичных гидросистем ставят дифференциальные манометры или электрические переключатели засорения — это надёжнее любых визуальных оценок.

Можно ли использовать один и тот же фильтрующий элемент для моторного масла и рабочей жидкости гидросистемы?

Обычно нет. Двигательное масло и гидравлическая жидкость отличаются вязкостями, пакетами присадок, диапазонами температур и целевыми классами чистоты. Материал пропитки, смолы и клеи в элементе должны быть химически совместимы с конкретной жидкостью; то, что устойчиво к моторному маслу, может разрушаться в присутствии фосфатэфирной или водно‑гликолевой гидрожидкости. Требуемая тонкость также различается: гидросервоприводы требуют тоньше и стабильного β-рейтинга, тогда как моторные полно-поточные фильтры балансируют задержку и низкий перепад при холодном запуске. Различаются и уплотнения (NBR, FKM, EPDM), температура корпуса, вариант перепускного клапана и габарит под резьбу/фланец. Если возникает задача унификации складских позиций, ищите кросс-номера у производителей, но подтверждайте совместимость по листам материалов и испытаниям на целевой жидкости.
