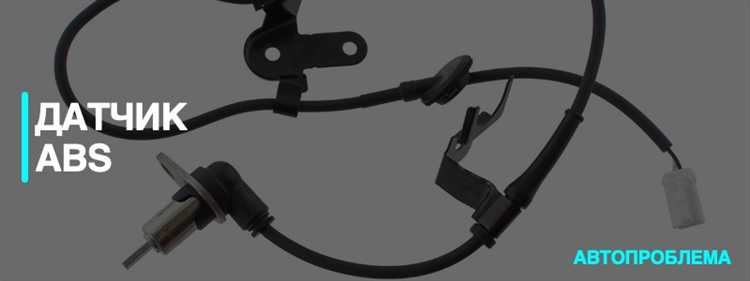

Датчик ABS – это индуктивное или магниторезистивное устройство, преобразующее вращательное движение колеса в электрический сигнал. Основная задача датчика – передача информации о скорости вращения колеса в блок управления ABS. Напряжение на выходе напрямую зависит от типа датчика, скорости вращения и условий работы системы.
В режиме покоя, при неподвижных колесах, активные датчики (с питанием) подают стабильное опорное напряжение, обычно около 12 В или 5 В в зависимости от конструкции. Индуктивные датчики в этот момент не выдают сигнала, так как отсутствует движение, создающее электромагнитную индукцию.
Во время движения автомобиля напряжение на индуктивных датчиках формируется за счёт вращения зубчатого венца – амплитуда сигнала может достигать 0,5–1,5 В при низких скоростях и до 2,5–4 В на высоких. Частота сигнала также возрастает пропорционально скорости. В случае активных датчиков на выходе формируется цифровой сигнал с постоянной амплитудой и изменяющейся частотой.
В экстренном торможении и при срабатывании системы ABS блок управления активно анализирует сигналы от всех колес. В этот момент особенно важно, чтобы напряжение оставалось в допустимых пределах. Если сигнал от одного из датчиков выходит за пределы нормы – например, падает ниже 0,5 В или полностью исчезает – блок может отключить систему ABS на данном колесе или вывести ошибку.
Понимание характеристик напряжения в разных режимах позволяет точно диагностировать неисправности, связанные с отказами датчиков или повреждением проводки. Использование осциллографа или мультиметра с функцией захвата сигнала помогает определить, соответствует ли амплитуда и форма выходного сигнала стандарту конкретного типа датчика.

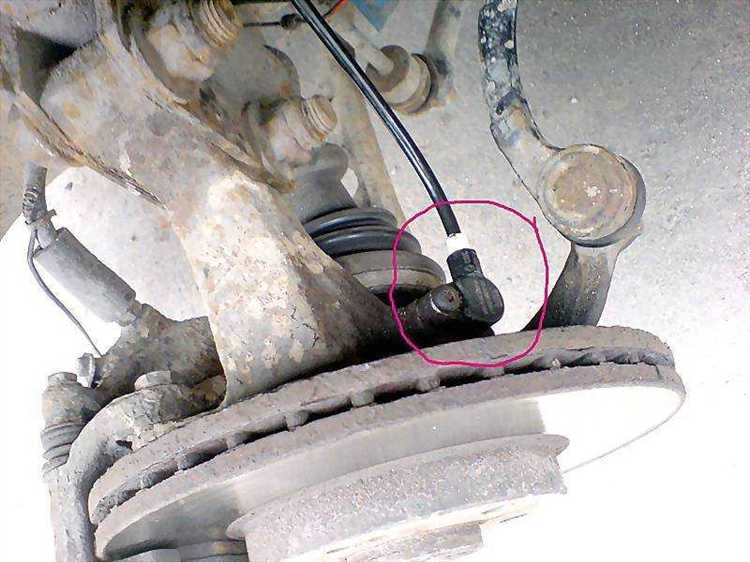

Какое напряжение подается на датчик ABS при включенном зажигании
При включении зажигания, но до запуска двигателя, блок управления ABS инициирует самотестирование системы. В этот момент на каждый из датчиков скорости колес подается питающее напряжение, необходимое для активации их работы и проверки целостности сигнальной цепи.
Значение напряжения зависит от типа датчика:
- Пассивные индуктивные датчики не требуют внешнего питания, поэтому на них при включенном зажигании напряжение не подается. Их работа основана на генерации сигнала переменного тока за счёт вращения зубчатого кольца, и они активны только при движении колеса.
- Активные датчики (с эффектом Холла или магниторезистивные) получают стабилизированное напряжение от блока управления ABS, как правило, в диапазоне 5 В ± 0.5 В или 12 В в зависимости от конкретной конструкции и производителя. Наиболее распространены 5-вольтовые датчики.
Для точного определения величины напряжения рекомендуется:
- Ознакомиться с технической документацией на конкретный автомобиль или модель ABS.
- Использовать мультиметр в режиме измерения постоянного напряжения.
- Измерение проводить с подключённым датчиком и включённым зажиганием, без запуска двигателя.
При измерении следует учитывать, что некоторые активные датчики могут подавать импульсное напряжение, что делает необходимым использование осциллографа для точной диагностики.

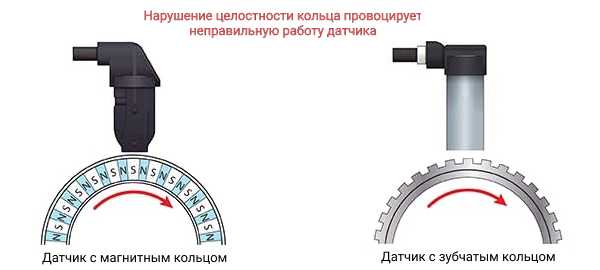

Изменяется ли напряжение на датчике ABS при движении автомобиля
Индуктивные датчики выдают переменное напряжение, амплитуда которого возрастает с увеличением скорости вращения ступицы. При низкой скорости амплитуда сигнала может составлять около 0,1–0,3 В, а при высоких оборотах – до 1,5–2,5 В. Частота сигнала также увеличивается пропорционально скорости движения, так как она зависит от количества зубьев на контрольном кольце и скорости его вращения.
В случае активных (цифровых) датчиков используется подача постоянного напряжения питания, обычно 5 или 12 В, а сам сигнал передается в виде импульсной цифровой последовательности. Изменяется не амплитуда, а частота и длительность импульсов, отражающие динамику вращения колеса.
При диагностике важно учитывать, что отсутствие изменения напряжения при вращении колеса может указывать на неисправность: обрыв цепи, загрязнение магнитного кольца, нарушение зазора между датчиком и контрольным кольцом или внутренний дефект самого датчика.
Для проверки корректности работы рекомендуется снимать осциллограмму сигнала с каждого датчика при вращении соответствующего колеса. Сигналы должны быть стабильными, симметричными и соответствовать скорости движения. Несоответствие формы или частоты сигнала – причина для углубленной диагностики.
Напряжение на датчике ABS при торможении и срабатывании системы
В момент активного торможения напряжение на датчике ABS зависит от типа датчика. У индуктивных датчиков значение напряжения изменяется в широком диапазоне – от 0,2 до 1,5 В и выше, в зависимости от скорости вращения колеса. При резком торможении сигнал становится нестабильным, что фиксируется блоком управления ABS как условие к срабатыванию системы.
В случае с активными (холловскими) датчиками, питающимися от ЭБУ, напряжение питания обычно составляет 5 В или 12 В. На сигнальном выходе наблюдаются импульсы с амплитудой около 0,5–1,2 В, которые увеличиваются по частоте при ускорении вращения колеса. При блокировке колеса частота импульсов падает до нуля, и блок управления моментально фиксирует эту ситуацию как критическую, включая модуляцию давления в контуре тормоза соответствующего колеса.
Во время срабатывания ABS блок управления анализирует не только частоту, но и форму сигнала. При любых отклонениях – искажённая амплитуда, пропуски импульсов или нестабильность – возможно включение режима самодиагностики с последующей фиксацией ошибки в памяти ЭБУ. При этом питание на датчик сохраняется, а напряжение может оставаться постоянным на уровне опорного (например, 5 В), если система блокирует дальнейшее считывание данных.
Для точной диагностики рекомендуется проводить замеры с помощью осциллографа, позволяющего отследить динамику сигнала во времени. Мультиметр в большинстве случаев не показывает полную картину и может вводить в заблуждение при анализе работы ABS в режиме активации.

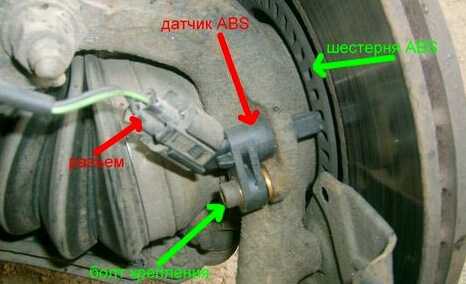

Разница напряжения между активными и пассивными датчиками ABS
Активные и пассивные датчики ABS отличаются принципом действия и электрическими характеристиками. В частности, различие в напряжении играет ключевую роль при диагностике и подборе компонентов системы.
Пассивные датчики представляют собой генераторы переменного тока, работающие без внешнего питания. Напряжение на выходе формируется за счёт индукции при вращении зубчатого венца. Величина сигнала зависит от частоты вращения колеса и зазора между датчиком и венцом. На практике на выходе пассивного датчика можно зафиксировать переменное напряжение от 0,2 до 1,5 В при низких скоростях и до до 5 В при высоких оборотах.
Активные датчики требуют внешнего питания, как правило, 5 или 12 В, в зависимости от конструкции. На сигнальной линии таких датчиков присутствует цифровой импульсный сигнал, переключающийся между логическим «0» и «1». Типичное рабочее напряжение сигнального выхода – от 0,8 до 1,2 В для «0» и от 3 до 4,5 В для «1». Эти значения обеспечивают устойчивую работу контроллера даже при помехах.
При диагностике важно учитывать, что пассивные датчики нельзя проверять при неподвижном колесе, так как они не генерируют напряжение без движения. Активные же можно тестировать при включенном зажигании, контролируя как наличие питания, так и форму сигнала осциллографом.
Подключение пассивного датчика к системе, рассчитанной на активный, приведёт к отсутствию сигнала. Аналогично, при подаче питания на пассивный сенсор возможно его повреждение. Поэтому важно всегда сверять тип датчика по маркировке и схеме подключения.

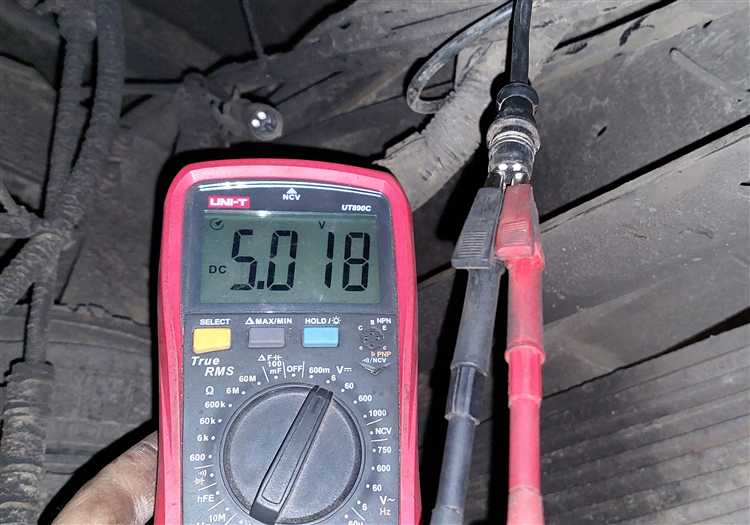

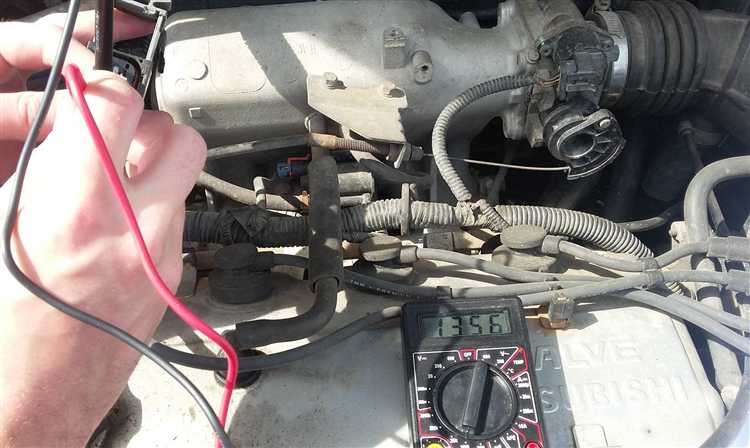

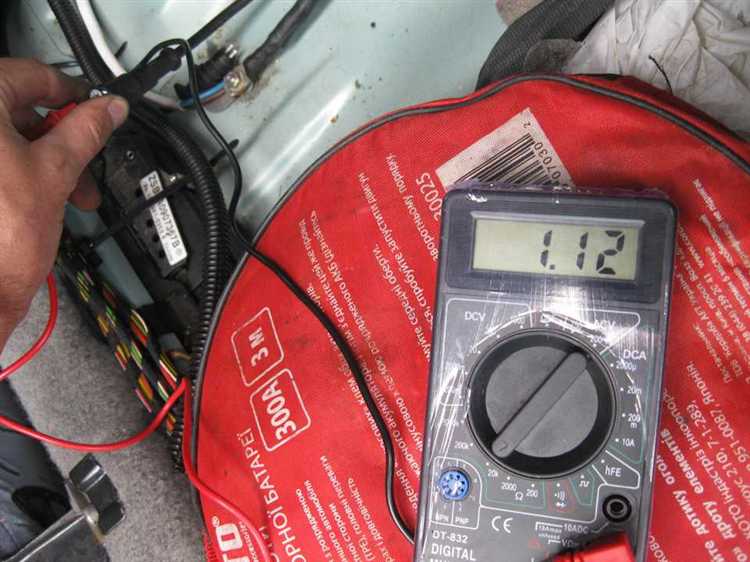

Как измерить напряжение на контактах датчика ABS мультиметром
Для точного измерения напряжения на датчике ABS потребуется цифровой мультиметр с диапазоном измерения постоянного и переменного напряжения не менее 20 В. Подключение осуществляется к разъему датчика, при этом важно обеспечить надежный контакт щупов с клеммами без повреждения изоляции.
Перед началом измерений включается зажигание, но двигатель не запускается. Для активных датчиков следует установить режим измерения постоянного напряжения (DC). Напряжение питания на таких датчиках обычно составляет от 5 до 12 В, в зависимости от модели автомобиля. Красный щуп мультиметра подключается к сигнальному проводу, черный – к массе или минусовой клемме аккумулятора.
Если установлен пассивный (индуктивный) датчик, выбирается режим измерения переменного напряжения (AC). Измерения выполняются при вращении колеса, например, путем поднятия автомобиля на домкрат и ручного прокручивания. В этом случае датчик вырабатывает переменное напряжение, амплитуда которого может достигать 1 В и более при высокой скорости вращения.
Важно избегать короткого замыкания щупов, особенно на многоконтактных разъёмах, где рядом с сигнальной линией может находиться питание других систем. Рекомендуется использовать тонкие щупы или специальные адаптеры для безопасного подключения.
Полученные значения напряжения сравниваются с эталонными, указанными в технической документации на конкретный автомобиль. Существенные отклонения от нормы свидетельствуют о возможных неисправностях датчика или обрывах в цепи питания.
Причины нестабильного напряжения на датчике ABS
Нестабильное напряжение на датчике ABS чаще всего связано с механическими повреждениями или нарушением целостности цепи. Поврежденная изоляция проводов вызывает помехи и колебания сигнала, особенно при вибрациях автомобиля.
Износ или загрязнение магнитного кольца (зубчатого кольца) ухудшает качество сигнала, что приводит к скачкам напряжения. Наличие коррозии на контактах разъема снижает контактное качество, вызывая прерывистое напряжение.
Неправильное крепление датчика к элементу колеса или его смещение изменяет зазор между магнитным кольцом и датчиком, что приводит к нестабильным показаниям напряжения. Аналогично, наличие металлических загрязнений между датчиком и кольцом искажает магнитное поле, влияя на амплитуду сигнала.
Проблемы с генератором питания датчика (для активных типов) вызывают падения и скачки напряжения. Перебои в работе электроники блока ABS, в том числе микросхем усилителя сигнала, могут проявляться в виде флуктуаций напряжения.
Рекомендуется проверить состояние проводки на отсутствие повреждений, очистить контакты и магнитное кольцо от загрязнений, обеспечить правильный зазор между датчиком и кольцом. Также необходимо проверить исправность питающего напряжения и диагностировать электронику ABS с помощью специализированного оборудования.
Нормальные диапазоны напряжения для разных типов датчиков ABS
Пассивные индуктивные датчики ABS формируют переменное напряжение, зависящее от скорости вращения колеса. При остановленном колесе напряжение близко к 0 В. При скорости около 20 км/ч амплитуда переменного сигнала варьируется от 0,2 до 1,5 В. Максимальные значения на высоких оборотах достигают до 3 В, что считается нормой для исправного датчика.
Активные датчики Холла питаются постоянным напряжением 5 В или 12 В (в зависимости от конструкции и автомобиля). На выходе присутствует стабильный цифровой сигнал с логическим уровнем, где напряжение переключается между 0 В (низкий уровень) и 5 В (высокий уровень). В режиме покоя выход держится на уровне питания или 0 В, при вращении колеса происходит быстрое переключение уровней.
Оптические датчики ABS обычно работают в цепях с питанием 5 В, а выходной сигнал – это импульсы напряжения в диапазоне от 0 до 5 В. Стабильность сигнала зависит от чистоты оптического датчика и правильной работы источника света. В норме импульсы имеют четкие фронты и амплитуду близкую к 5 В.
При диагностике важно учитывать тип датчика, так как нормальные уровни напряжения для пассивных и активных датчиков существенно отличаются. Для индуктивных датчиков измерения проводят на переменном сигнале, для активных – на цифровом выходе с постоянным уровнем питания. Отклонения от указанных диапазонов свидетельствуют о неисправности цепи, повреждении датчика или нарушении его монтажа.
Вопрос-ответ:
Какое напряжение характерно для пассивного датчика ABS в состоянии покоя?
Пассивные датчики ABS не получают питание от электроники и формируют сигнал за счёт изменения магнитного поля. В состоянии покоя напряжение на их выводах обычно близко к нулю или не превышает несколько милливольт, так как ротор или зубчатый диск неподвижны, и электромагнитная индукция минимальна.
Почему напряжение на активном датчике ABS отличается от пассивного при движении автомобиля?
Активные датчики имеют собственный источник питания и преобразуют параметры вращения колеса в электрический сигнал с постоянной амплитудой и частотой, что позволяет стабильно считывать данные при низких скоростях. Пассивные датчики вырабатывают напряжение непосредственно за счёт движения металлических элементов, поэтому их выходной сигнал зависит от скорости вращения: при малых оборотах он слабый, при больших — возрастает.
Как влияет торможение на показания напряжения датчика ABS?
Во время торможения колёсный диск может изменять скорость вращения или кратковременно проскальзывать, что приводит к колебаниям сигнала датчика ABS. Эти колебания проявляются в виде изменений амплитуды и частоты напряжения, сигнал отражает ускорения и замедления колеса, позволяя системе ABS корректно управлять тормозным усилием.
Какие признаки свидетельствуют о неисправности датчика ABS на уровне напряжения?
Если напряжение на датчике не меняется при вращении колеса или постоянно находится вне допустимых значений, это указывает на повреждение сенсора, обрыв цепи, загрязнение или механическое повреждение зубчатого кольца. Также нестабильные, резко скачкообразные или отсутствующие сигналы при работе системы требуют диагностики и замены датчика.
Как проверить напряжение на датчике ABS мультиметром и что считать нормальным значением?
Для проверки мультиметром измеряют переменное или постоянное напряжение на контактах датчика при вращении колеса. Для пассивных моделей при скорости 20-30 км/ч напряжение обычно составляет от 0,2 до 1 В. Активные датчики при включённом зажигании имеют стабильное питание около 5 В и выдают цифровой сигнал, который измеряется осциллографом. Отсутствие изменений сигнала при движении или значительные отклонения от типовых значений говорят о проблемах.
Как изменяется напряжение на датчике ABS при разных режимах движения автомобиля?
Напряжение на датчике ABS меняется в зависимости от скорости и состояния колеса. При стоячем автомобиле напряжение минимально или отсутствует, так как нет вращения колеса и магнитное поле датчика не изменяется. При движении скорость вращения колеса вызывает переменное магнитное поле, что генерирует переменное напряжение. При торможении срабатывание системы ABS вызывает быстрые колебания напряжения, отражающие моменты блокировки и разблокировки колеса. Таким образом, напряжение датчика колеблется в широком диапазоне, зависящем от режима работы системы и динамики движения.
Какие показатели напряжения на датчике ABS считаются нормальными для активных и пассивных типов датчиков?
Активные датчики ABS обычно получают питание от бортовой сети и выдают стабильный сигнал с напряжением в диапазоне от 0,5 до 5 В в зависимости от скорости вращения колеса. Пассивные датчики формируют переменное напряжение, которое при низких скоростях может составлять от 0 до 1 В, а при более высоких достигает 5 В и выше. Нормальный диапазон напряжения зависит от конкретной модели датчика и условий эксплуатации. Значения, выходящие за эти рамки, могут указывать на износ, загрязнение или повреждение датчика либо на проблемы с колесным узлом.
