Минимальное сопротивление шлейфа – это ключевой параметр, который напрямую влияет на эффективность работы электрических цепей, особенно в системах с высокими требованиями к точности сигналов. Для таких применений важно подобрать кабель, который обеспечит стабильную передачу данных или питания с минимальными потерями. Речь идет не только о номинальных характеристиках, но и о материалах, конструкции кабеля и условиях его эксплуатации.
Главным фактором, влияющим на сопротивление шлейфа, является материал проводника. В большинстве случаев для минимизации сопротивления используется медь, так как её проводимость почти в два раза выше, чем у алюминия. Однако стоит учитывать, что в некоторых ситуациях (например, при необходимости снижения веса) могут использоваться другие материалы, такие как алюминий или сплавы, но в этих случаях сопротивление будет выше. Выбирая кабель, следует обращать внимание на содержание меди и качество её обработки.
Кроме материала проводника, на сопротивление шлейфа влияет диаметр проводника. Чем толще проводник, тем меньше его сопротивление. Для высококачественных кабелей важно соблюдать оптимальное соотношение диаметра проводника и толщины изоляции, чтобы минимизировать потери при передаче сигнала. Обычно для кабелей с минимальным сопротивлением используются проводники диаметром от 0,5 до 1 мм в зависимости от назначения.
Не стоит забывать о конструктивных особенностях кабеля. Например, кабели с многожильными проводниками обладают меньшим сопротивлением за счет большей площади поперечного сечения. Однако при этом такие кабели могут быть более гибкими, что важно в условиях ограниченного пространства. В то же время, для стационарных установок, где гибкость не является критическим фактором, можно выбрать одножилые кабели, которые обеспечат лучшие электрические характеристики.
Условия эксплуатации также играют важную роль. При использовании кабелей в агрессивных средах (высокая влажность, температуры) важно выбирать кабели с качественной изоляцией, устойчивой к внешним воздействиям, чтобы минимизировать влияние внешних факторов на сопротивление шлейфа. Это поможет сохранить стабильность работы системы в течение длительного времени.
Как правильно измерить сопротивление кабеля
Для измерения сопротивления кабеля необходимо использовать мультиметр, установленный в режим измерения сопротивления (Ом). Перед началом работы убедитесь, что мультиметр исправен и правильно откалиброван.
Начните с того, чтобы отключить кабель от всех подключенных устройств. Это важно, так как любые внешние соединения могут повлиять на точность измерений. После этого разместите щупы мультиметра на обоих концах кабеля. Один щуп должен быть подключен к одному проводу, а второй – к противоположному. Для измерений на многожильных кабелях, если возможно, измеряйте сопротивление каждой жилы отдельно.
Важно помнить, что сопротивление кабеля может зависеть от его длины и толщины. Чем длиннее кабель, тем выше его сопротивление. Для точных измерений кабель должен быть развернут, без перегибов и повреждений. На качество измерений также влияет температура кабеля, поэтому рекомендуется проводить замеры при комнатной температуре.
Полученное значение сопротивления следует сравнить с техническими характеристиками кабеля. Если сопротивление кабеля существенно выше заявленного, это может свидетельствовать о проблемах с проводом или его изоляцией. В таких случаях стоит провести дополнительные тесты или заменить кабель.
Для более точных измерений в промышленности используются специализированные приборы, такие как мосты для измерения сопротивления или установки с точной настройкой для анализа кабелей с низким сопротивлением шлейфа.

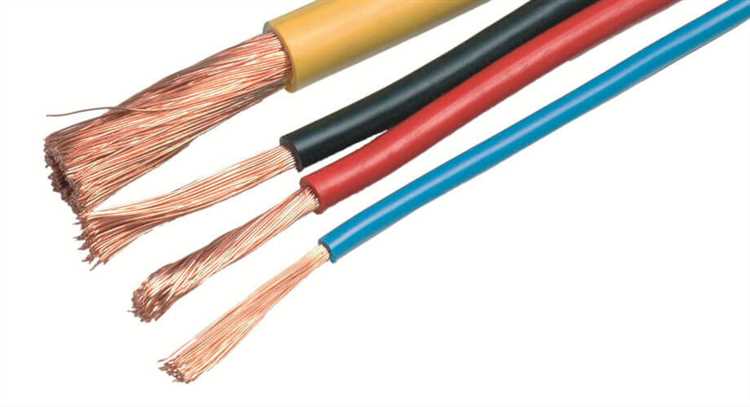

Роль материала проводника в сопротивлении шлейфа
Медь – наиболее популярный материал благодаря низкому удельному сопротивлению. Она обеспечивает наименьшее сопротивление шлейфа, что особенно важно для длинных кабелей или при высоких токах. Также медь обладает высокой проводимостью и долговечностью, не теряя своих характеристик с течением времени.
Алюминий используется реже из-за более высокого удельного сопротивления по сравнению с медью. Однако его преимущество – меньший вес и стоимость, что делает его подходящим для кабелей, где критичны габариты и цена. Для компенсации повышенного сопротивления алюминиевые кабели часто имеют более толстую изоляцию или многожильную структуру.
Важный аспект выбора материала – это устойчивость к окислению. Медь и алюминий подвержены коррозии при длительном контакте с воздухом. Поэтому производители часто используют покрытие из золота или серебра, чтобы улучшить проводимость и защитить материал от разрушения. Это особенно актуально в условиях высокой влажности или химически активных сред.
Понимание этих факторов помогает точно выбирать кабели, которые будут обеспечивать наименьшее сопротивление и долговечность в условиях эксплуатации.
Как выбрать подходящее сечение кабеля для минимального сопротивления
Для оптимального выбора сечения следует ориентироваться на длину кабеля и токовую нагрузку, которую должен выдерживать кабель. Увеличение сечения кабеля снижает его сопротивление, но также увеличивает стоимость и размеры проводника. Необходимо найти баланс между этими параметрами, чтобы минимизировать потери энергии и избежать избыточных расходов.
Для применения в типичных условиях рекомендуется использовать медные кабели с хорошей проводимостью. Для таких проводников минимальное сопротивление будет при сечении от 2,5 мм² для коротких участков до 6 мм² и более для длинных и высоконагруженных линий.
Рекомендуемая схема выбора сечения кабеля выглядит следующим образом:
- Для коротких расстояний (до 10 метров): сечение проводника не менее 2,5 мм².
- Для средних расстояний (до 50 метров): сечение кабеля должно составлять 4 мм² – 6 мм².
- Для длинных линий (более 50 метров): оптимальное сечение будет 10 мм² и более.
Важно учитывать, что кабели с большими сечениями требуют более прочных изоляционных материалов и могут быть менее гибкими, что следует учитывать при прокладке.
Также необходимо принимать во внимание температурные режимы и влияние внешних факторов, таких как воздействие химических веществ или механическое напряжение, которые могут увеличить сопротивление проводника и уменьшить срок службы кабеля.
Влияние длины кабеля на сопротивление шлейфа
Длина кабеля напрямую влияет на его электрическое сопротивление. Чем длиннее кабель, тем больше его сопротивление, что обусловлено увеличением пути тока. Это связано с тем, что сопротивление проводника пропорционально его длине. Удлинение кабеля на 1 метр увеличивает сопротивление на определенную величину в зависимости от материала и сечения проводника.
Для минимизации сопротивления следует учитывать несколько факторов:
- Длина кабеля: Сопротивление увеличивается с длиной кабеля. Это особенно важно при подключении устройств на значительном расстоянии.
- Сечение проводника: Для длинных расстояний рекомендуется использовать кабели с большим сечением, чтобы компенсировать потерю энергии из-за сопротивления.
- Материал проводника: Медь имеет более низкое сопротивление по сравнению с алюминием, что делает медные кабели предпочтительнее для длинных трасс.
- Тип изоляции: Изоляционные материалы могут влиять на работу кабеля в условиях высоких температур или агрессивных сред, но не оказывают заметного влияния на сопротивление шлейфа.
С увеличением длины кабеля потери напряжения также возрастут. Например, для кабеля длиной 100 метров сопротивление может составить 0.1 Ом, что при токе 10 А приведет к потере мощности около 1 Вт. Поэтому, при необходимости минимизировать потери, важно точно рассчитывать длину кабеля и выбирать его сечение, соответствующее требованиям.
При проектировании электрических систем следует всегда учитывать длину кабеля и его сопротивление, чтобы обеспечить эффективную работу с минимальными потерями энергии.
Как учесть влияние температуры на сопротивление кабеля
Температура оказывает значительное влияние на электрическое сопротивление кабеля. При повышении температуры сопротивление проводника увеличивается, что следует учитывать при выборе кабеля с минимальным сопротивлением шлейфа. Это связано с тем, что тепловое движение атомов в материале проводника препятствует движению электронов, что приводит к увеличению сопротивления.
Для большинства металлов, используемых в кабелях (например, меди и алюминия), коэффициент температурного сопротивления положительный. Это означает, что с ростом температуры сопротивление будет увеличиваться. Для меди этот коэффициент составляет около 0,00393/°C, что подразумевает рост сопротивления на 0,393% при увеличении температуры на 1°C.
При расчете сопротивления кабеля следует учитывать рабочую температуру, которая может сильно отличаться в зависимости от условий эксплуатации, таких как солнечное освещение, тепло от оборудования или окружающая температура. Для точного выбора кабеля рекомендуется учитывать не только стандартную температуру (20°C), но и максимальные температуры, которые могут быть достигнуты в процессе эксплуатации.
Для компенсации влияния температуры можно выбрать кабели с проводниками, изготовленными из материалов с низким коэффициентом температурного сопротивления. Кроме того, некоторые кабели имеют дополнительную изоляцию, которая помогает минимизировать нагрев. Также важно правильно расставлять приоритеты между диаметром кабеля и его термостойкостью.
Необходимо проводить точные расчеты с учетом температуры, особенно в длинных кабельных линиях, где изменение сопротивления может быть значительным. Важно соблюдать рекомендации производителя кабеля по температурным ограничениям, чтобы избежать перегрева и потерь на сопротивлении.

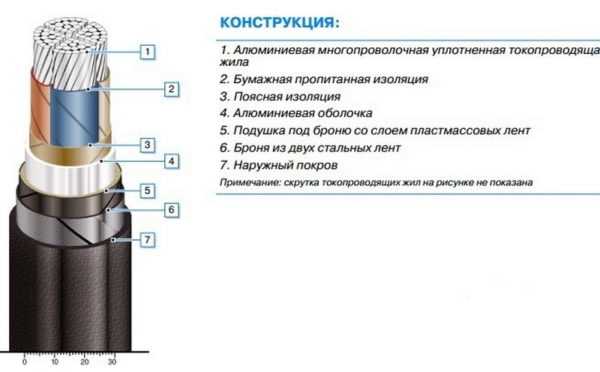

Как выбрать кабель для работы в условиях сильных помех
Первым шагом является выбор кабеля с эффективным экранированием. Наиболее распространенные виды экранирования: фольга, плетеная оплетка и комбинированное экранирование. Для условий с высокими уровнями ЭМП предпочтительны кабели с комбинированным экранированием, которое включает фольгу и оплетку. Это обеспечивает максимальную защиту от внешних помех и внутренних наводок.
Следующий важный аспект – это материал проводника. Для минимизации потерь и повышения проводимости в условиях помех выбирайте кабели с медными или серебряными проводниками. Медные проводники обеспечивают наилучшую проводимость и устойчивость к окислению, что важно для надежности работы в сложных условиях.
При выборе сечения кабеля стоит учитывать дальность передачи сигнала и ожидаемые потери. Для длинных трасс лучше выбирать кабели с большим сечением, чтобы снизить сопротивление и обеспечить стабильную работу устройства. Чем выше ток, тем больше должно быть сечение проводников.
Кабели с дополнительными слоями изоляции также обеспечивают лучшую защиту от помех. Важно учитывать уровень изоляции для работы в различных температурных и механических условиях. Для высокой устойчивости к воздействию внешних факторов, например, для работы в промышленных или наружных условиях, лучше выбрать кабели с термостойкой и химически стойкой изоляцией.
Особое внимание следует уделить сертификатам качества и соответствию стандартам. Выбирайте кабели, сертифицированные по международным стандартам, таким как IEC, UL или ГОСТ, чтобы гарантировать их способность эффективно работать в условиях сильных помех.
Вопрос-ответ:
Какие факторы нужно учитывать при выборе кабеля с минимальным сопротивлением шлейфа?
При выборе кабеля важно учитывать несколько ключевых факторов, которые напрямую влияют на сопротивление шлейфа: материал проводника (медь или алюминий), сечение кабеля, длина кабеля, а также условия эксплуатации, например, температура и наличие внешних помех. Медь обладает меньшим сопротивлением, чем алюминий, поэтому кабели с медными проводниками предпочтительнее. Размер сечения кабеля также играет важную роль: чем больше сечение, тем меньше сопротивление. Кроме того, необходимо учитывать температурные колебания и их влияние на материал проводника.
Как температура влияет на сопротивление кабеля?
Температура влияет на сопротивление проводников кабеля, так как материалы изменяют свои электрические свойства в зависимости от температуры. Например, с повышением температуры медь и алюминий увеличивают свое сопротивление, что может привести к потере мощности или снижению эффективности передачи сигнала. Поэтому важно учитывать рабочий температурный диапазон при выборе кабеля. Для экстремальных условий лучше использовать кабели с материалами, которые менее подвержены температурным колебаниям, или с дополнительной изоляцией для защиты от перегрева.
Как правильно измерить сопротивление шлейфа кабеля?
Измерение сопротивления кабеля можно осуществить с помощью омметра. Для этого необходимо подсоединить омметр к концам кабеля и измерить сопротивление. Важно, чтобы тест проводился в условиях, максимально приближенных к реальным, то есть при нормальной температуре и без воздействия внешних факторов, которые могут изменить результаты. Также стоит учитывать длину кабеля: чем длиннее кабель, тем выше его сопротивление. Чтобы получить точные данные, лучше проводить измерение на нескольких участках кабеля.
Какие материалы проводников кабеля имеют наименьшее сопротивление?
Медь является одним из лучших материалов с точки зрения низкого сопротивления. Она обладает хорошей проводимостью и устойчивостью к коррозии, что делает её идеальным выбором для кабелей с минимальным сопротивлением шлейфа. Существуют также кабели с серебряными проводниками, которые обладают ещё меньшим сопротивлением, но из-за высокой стоимости они редко используются в массовом производстве. Алюминий, хотя и дешевле меди, имеет более высокое сопротивление и используется реже в случаях, когда снижение стоимости важно, а сопротивление не критично.
