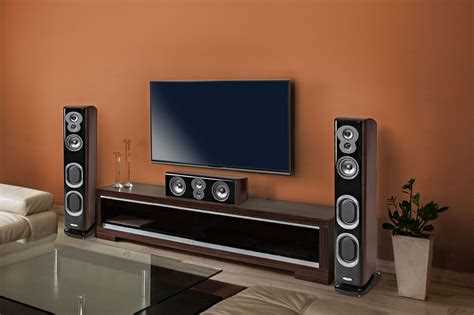

Куда подключить колонки от домашнего кинотеатра

При замене или повторном использовании акустики от домашнего кинотеатра важно учесть тип подключения, номинальное сопротивление и особенности размещения колонок. Большинство комплектов используют пассивные колонки с проводным подключением по стандарту RCA, клеммами типа «пружина» или винтовыми зажимами. Наличие встроенного усилителя в центральном блоке определяет, можно ли использовать эти колонки напрямую или потребуется внешний усилитель.

Перед подключением необходимо уточнить сопротивление каждой колонки – чаще всего это 4 или 6 Ом. Несоответствие между усилителем и колонками может привести к перегреву, искажению звука или выходу из строя оборудования. Также имеет значение мощность усилителя: при недостаче мощности звук будет «плоским», при избытке – возможны повреждения динамиков.

Если система использует нестандартные разъёмы (например, проприетарные кабели), придётся либо использовать переходники, либо заменить провода. При прямом подключении к AV-ресиверу или стереоусилителю соблюдается полярность: плюс к плюсу, минус к минусу. Для сабвуфера – особенно активного – требуется отдельное питание и подключение по разъёму LFE или RCA, в зависимости от конфигурации.

Удачное размещение колонок также влияет на результат. Фронтальные устанавливаются на уровне ушей, центральная – под экраном, тыловые – позади слушателя. Если исходная система предусматривала другое расположение (например, все колонки в одной плоскости), звук придётся корректировать вручную через настройки ресивера.

Определение формата акустической системы: 2.0, 5.1 или 7.1

Выбор формата акустической системы зависит от количества каналов, которые может обрабатывать ваш ресивер, размеров помещения и задач использования. Формат 2.0 включает только две фронтальные колонки без сабвуфера и предназначен для прослушивания стереозаписей или использования с простыми источниками звука. Он подходит для небольших комнат, где нет необходимости в пространственном звуке.

Формат 5.1 состоит из пяти динамиков: два фронтальных, один центральный, два тыловых, а также сабвуфер. Это минимальная конфигурация для полноценного пространственного звучания при просмотре фильмов. Если в ресивере предусмотрен режим Dolby Digital или DTS, формат 5.1 позволяет реализовать звуковые дорожки, записанные с разделением по каналам. Рекомендуется для помещений площадью от 15 до 25 м².

Формат 7.1 добавляет два дополнительных боковых или задних канала к системе 5.1. Он актуален при использовании более новых стандартов звука, таких как Dolby TrueHD или DTS-HD Master Audio. Этот формат требует точного размещения колонок по осям и используется в помещениях от 25 м² и больше, где есть возможность корректной расстановки тыловых и боковых каналов. Без соответствующего контента или пространства использовать 7.1 нецелесообразно.

Перед выбором формата необходимо проверить технические характеристики ресивера: поддерживает ли он необходимое количество каналов, есть ли соответствующие выходы и поддержка нужных кодеков.

Подключение фронтальных колонок к AV-ресиверу

Фронтальные колонки подключаются к клеммам Front Left (FL) и Front Right (FR) на задней панели AV-ресивера. Эти выходы обычно обозначены красным и черным цветом для правого и левого каналов соответственно.

Для соединения используются акустические кабели сечением не менее 1,5 мм² при длине до 5 метров и не менее 2,5 мм² при длине свыше 5 метров. Провода желательно выбирать с чистой медной жилой без омеднённого алюминия (CCA), чтобы минимизировать потери сигнала.

• Зачистите провод на 8–10 мм с каждой стороны. Избегайте скруток – лучше использовать лопаточные наконечники или бананы, если клеммы это позволяют.
• Убедитесь, что полярность соблюдена: «+» на колонке подключается к «+» на ресивере. Ошибки полярности приводят к фазовым искажениям и ухудшению сцены.
• Не допускайте контакта оголённых жил с соседними клеммами. Это может привести к короткому замыканию.

Если на колонках установлены два комплекта клемм (bi-wiring), но ресивер рассчитан на обычное подключение, перемычки между клеммами не снимаются. В случае bi-amping подключение производится к отдельным усилительным каналам, если AV-ресивер поддерживает такую схему.

После физического подключения необходимо выполнить настройку уровней сигнала в меню ресивера. Расстояние до колонок и их чувствительность влияют на громкость – она должна быть сбалансирована по отношению к другим каналам системы.

Для точной настройки рекомендуется использовать автоматическую калибровку (например, Audyssey, YPAO, MCACC), если она есть в ресивере. Это позволит учесть особенности помещения и откорректировать звучание фронтов в контексте всей акустической системы.

Разводка и подключение тыловых колонок по комнате

Тыловые колонки размещаются позади слушателя, чаще всего на уровне ушей или немного выше. При установке в помещении 5.1 их располагают симметрично по бокам или чуть позади основного места прослушивания. В системе 7.1 добавляются дополнительные тыловые каналы, которые размещают позади спины, ближе к углам комнаты.

Кабельная разводка требует планирования до начала отделочных работ. Наилучший вариант – укладка акустических проводов в пластиковые кабель-каналы вдоль плинтусов или внутрь стен. Это защищает провода от повреждений и визуально скрывает их. При невозможности скрытой укладки стоит использовать плоский акустический кабель, который крепится на стену под покраску или обои.

Сечение кабеля выбирается по длине трассы: для расстояний до 10 метров достаточно 1,5 мм², для 10–20 метров – 2,5 мм². При большей длине целесообразно использовать 4 мм². Рекомендуется использовать бескислородную медь (OFC) – она менее подвержена окислению и потере сигнала.

Подключение осуществляется к соответствующим клеммам AV-ресивера, обозначенным как Surround или Surround Back. Полярность строго соблюдается: «+» и «–» на колонке должны соответствовать тем же обозначениям на ресивере. Нарушение приведёт к фазовому сдвигу и размытию звука в пространстве.

Для фиксации кабелей можно использовать зажимы, наклейки или винтовые клипсы. Монтаж лучше выполнять в свободном доступе, чтобы в будущем не пришлось вскрывать стены или демонтировать плинтус. Концы кабелей желательно оконцовывать банановыми штекерами – это упрощает подключение и предотвращает окисление жил.

Подключение центрального канала и его настройка

Центральный канал подключается напрямую к соответствующему выходу AV-ресивера, обозначенному как «Center» или «C». Для соединения используйте акустический кабель сечением не менее 1,5 мм². Контакты «плюс» и «минус» должны быть согласованы на обоих концах. Переполюсовка приведёт к искажению сцены и ухудшению разборчивости диалогов.

Расположите колонку центрального канала симметрично относительно экрана, на одной линии с фронтальными, по возможности на уровне ушей сидящего слушателя. Если колонка размещена ниже или выше уровня головы, направьте её вверх или вниз под углом в сторону слушателя. Избегайте установки в закрытые ниши – это приводит к окрашиванию звука.

После подключения выполните автоматическую калибровку системы через меню ресивера. Большинство моделей используют встроенный микрофон и алгоритмы анализа акустики помещения (например, Audyssey, YPAO, MCACC). Если автоматическая настройка недоступна, задайте вручную следующие параметры:

– Установите тип колонки как «Small», если в ней нет собственного сабвуфера.
– Частоту среза кроссовера задайте в диапазоне 80–100 Гц, в зависимости от нижней границы частотной характеристики.
– Отрегулируйте уровень громкости канала по сравнению с остальными – измеряется с учётом положения слушателя.

При необходимости подкорректируйте задержку сигнала центрального канала (Delay или Distance), чтобы синхронизировать его с остальными колонками. Величина задержки рассчитывается по расстоянию до точки прослушивания: 1 метр соответствует примерно 3 мс.

Варианты подключения сабвуфера: через LFE или линейный вход

Сабвуфер можно подключить к AV-ресиверу двумя основными способами: через выделенный выход LFE (Low Frequency Effects) или через линейный вход (line-in). Выбор зависит от конфигурации системы и возможностей оборудования.

Подключение через LFE-выход – предпочтительный вариант для большинства современных AV-ресиверов. Он предназначен специально для передачи низкочастотных эффектов в формате 5.1 и выше. На ресивере такой выход обычно подписан как «SUB OUT» или «LFE», а на сабвуфере – «LFE IN». Кабель нужен монофонический с разъёмами RCA. Этот способ исключает необходимость кроссовера на сабвуфере, так как фильтрация частот осуществляется в ресивере.

Линейный вход используется в случаях, когда ресивер не имеет отдельного выхода для сабвуфера. Для подключения потребуется пара RCA-кабелей от фронтальных или тыловых выходов ресивера к линейному входу сабвуфера. В таком случае сабвуфер должен быть оснащён встроенным фильтром низких частот (кроссовером), чтобы самостоятельно отсекать ненужный диапазон. Некоторые модели позволяют регулировать порог фильтра вручную.

Если у сабвуфера два входа (левый и правый), а используется только один кабель (например, от LFE-выхода), рекомендуется подключать его к левому (L/Mono) входу. Это обеспечивает правильную работу схемы суммирования каналов внутри устройства.

При использовании линейного входа важно правильно настроить уровень громкости и частоту среза на сабвуфере, чтобы избежать перекрытия с основными колонками. В случае подключения через LFE управление полностью передаётся ресиверу, и на сабвуфере обычно достаточно установить ручки в крайние положения или в положение «Bypass», если оно предусмотрено.

Согласование сопротивления колонок с выходами усилителя

Правильное согласование сопротивления акустических колонок с выходным сопротивлением усилителя влияет на качество звука и долговечность оборудования. Обычно на задней панели усилителя указаны рекомендуемые значения нагрузки в омах, например 4, 6 или 8 Ом.

Если сопротивление колонок ниже указанного, усилитель может перегреваться и работать в режиме защиты, что приводит к искажению звука или выходу из строя. При слишком высоком сопротивлении мощность будет снижена, а отдача звука – меньше расчетной.

Чаще всего бытовые домашние кинотеатры рассчитаны на колонки с сопротивлением 6–8 Ом. Важно, чтобы суммарная нагрузка на каждый канал не была ниже минимально допустимой. Если подключать две колонки параллельно, суммарное сопротивление уменьшается по формуле: 1/Rобщ = 1/R1 + 1/R2.

Пример: две колонки по 8 Ом, подключённые параллельно, дадут нагрузку 4 Ом. Усилитель должен поддерживать такую нагрузку без перегрева.

При последовательном соединении колонок сопротивления складываются, что увеличивает нагрузку и снижает ток, но не всегда совместимо с усилителем из-за уменьшения мощности на выходе.

Если сопротивление колонок и усилителя не совпадает, предпочтительно выбрать колонки с сопротивлением в диапазоне, указанном в инструкции к усилителю. Для систем с несколькими колонками лучше использовать одинаковые по сопротивлению модели, чтобы не создавать дисбаланс и не рисковать выходом усилителя из строя.

Использование акустических кабелей и разъёмов: что важно учесть

Для подключения колонок к усилителю оптимально выбирать кабели с медной жилой не тоньше 1,5 мм² для длин до 5 метров. При больших расстояниях стоит рассмотреть кабели с сечением 2,5 мм² или выше, чтобы минимизировать падение сигнала и сопротивление.

Длина кабеля влияет на качество звучания. Чем длиннее кабель, тем выше сопротивление и риск ухудшения передачи сигнала. Если расстояние превышает 10 метров, лучше использовать кабели с увеличенным сечением и стараться избегать лишних петель и перегибов.

• Важен надежный контакт на разъёмах – это исключит потерю сигнала и шумы.
• Для соединения часто применяют клеммы «банан», «лопатки» или «вилки». Они обеспечивают удобство и прочность соединения.
• При использовании голых проводов их необходимо качественно зачистить, чтобы избежать окисления и короткого замыкания между жилами.

Кабели с двойной изоляцией предпочтительнее, так как обеспечивают защиту от внешних помех и механических повреждений. При прокладке кабеля стоит избегать пересечений с силовыми линиями, чтобы не появлялся фон от электромагнитных наводок.

1. Проверяйте маркировку полярности кабеля – обычно это цветовая маркировка или нанесённая полоска, чтобы не перепутать «+» и «−».
2. Подключайте колонки и усилитель, соблюдая одинаковую полярность, чтобы сохранить фазу сигнала и избежать искажений.
3. Для улучшения долговечности соединений можно использовать небольшое количество контактной смазки, предназначенной для электрооборудования.

Не рекомендуется использовать удлинители и переходники низкого качества, так как они ухудшают качество звука и снижают надежность всей системы.

При выборе кабеля ориентируйтесь на минимальный уровень сопротивления и высокую чистоту меди. Это гарантирует максимально точную передачу аудиосигнала от усилителя к колонкам.

Вопрос-ответ:

Как правильно выбрать акустические кабели для подключения колонок к домашнему кинотеатру?

Выбор кабелей зависит от мощности усилителя и расстояния до колонок. Для домашних кинотеатров обычно подходят медные кабели с сечением от 1,5 до 2,5 мм². Чем длиннее провод, тем больше должно быть сечение, чтобы избежать потерь сигнала и искажений звука. Также стоит обратить внимание на качество изоляции и тип разъемов — удобнее использовать кабели с бананами или лопатками для надежного подключения. Не стоит экономить на кабелях, но и слишком дорогие варианты в бытовых условиях не принесут заметной разницы в звучании.

Как правильно подключить сабвуфер к ресиверу домашнего кинотеатра?

Сабвуфер подключают обычно через отдельный выход LFE (Low Frequency Effects) на ресивере. Этот выход предназначен специально для низкочастотного сигнала. Если такого выхода нет, можно использовать линейный вход сабвуфера и подключить его к выходам фронтальных колонок или предусилителя. При подключении важно настроить уровень громкости сабвуфера и частоту среза кроссовера, чтобы басы звучали ровно и не перекрывали средние и высокие частоты. Размещение сабвуфера в комнате тоже влияет на качество баса — лучше тестировать разные позиции.

Можно ли использовать колонки с разным сопротивлением в одной системе домашнего кинотеатра?

Смешивать колонки с разным сопротивлением можно, но с осторожностью. Усилитель рассчитан на определённый диапазон сопротивления нагрузки, обычно 4–8 Ом. Если сопротивление слишком низкое, усилитель может перегреться и выйти из строя. Если слишком высокое — мощность снизится, и колонки будут играть тише. Лучше всего, если все колонки в системе имеют одинаковое сопротивление или находятся в пределах рекомендаций усилителя. Если есть сомнения, стоит проверить характеристики устройства или проконсультироваться с специалистом.

Какие разъёмы обычно используются для подключения колонок к ресиверу и есть ли разница в качестве?

Для подключения колонок чаще всего используют два типа разъёмов — бананы и лопатки (штырьки). Бананы удобны тем, что их легко вставлять и снимать, они обеспечивают плотный контакт. Лопатки тоже надёжны, особенно если винтовые клеммы на ресивере. Что касается качества, то при правильном подключении разница минимальна, если контакты чистые и не окислены. Важно хорошо зафиксировать провод и избегать оголённых участков, чтобы не было короткого замыкания. Некоторые предпочитают напрямую вставлять оголённый провод в клемму — это тоже нормально, если контакт плотный.

Как правильно расположить колонки в комнате для получения сбалансированного звука домашнего кинотеатра?

Расположение колонок влияет на восприятие звука. Фронтальные колонки ставят по обе стороны телевизора на уровне ушей сидящего, обычно на расстоянии около 2-3 метров друг от друга. Центральный канал располагают прямо под или над экраном, чтобы диалог шел точно из центра. Тыловые колонки размещают сзади и по бокам, чуть выше уровня головы, для создания эффекта объёмного звучания. Сабвуфер ставят на пол, можно поэкспериментировать с местом, чтобы бас был ровным без провалов и гудения. При расстановке стоит избегать углов и стеновых отражений, которые искажают звук.

Как правильно выбрать акустические кабели для подключения колонок домашнего кинотеатра?

При выборе кабелей учитывайте сечение провода и длину трассы. Для длинных соединений лучше брать провода с большим сечением — от 1,5 мм² и выше, чтобы минимизировать потери сигнала. Также обратите внимание на качество изоляции и прочность контактов. Важно, чтобы кабели были предназначены именно для акустических систем, а не универсальными. Подключение должно быть плотным, без перекручивания и заломов, чтобы избежать ухудшения звука и проблем с надежностью соединения.

Можно ли подключать колонки с разным сопротивлением к одному усилителю домашнего кинотеатра?

Подключать колонки с разным сопротивлением возможно, но с осторожностью. Усилитель рассчитан на определённый диапазон сопротивлений, обычно от 4 до 8 Ом. Если одна колонка имеет сопротивление 8 Ом, а другая — 4 Ом, суммарная нагрузка изменится, что может повлиять на работу усилителя и привести к перегреву или снижению ресурса. Рекомендуется сверять характеристики усилителя и колонок, чтобы суммарная нагрузка не выходила за допустимые пределы. При сомнениях лучше использовать колонки с одинаковым сопротивлением или проконсультироваться со специалистом.
