При запуске основного ротора вертолета возникает значительный реактивный момент, действующий в противоположную сторону от направления его вращения. Это следствие третьего закона Ньютона: каждое действие вызывает равное и противоположное противодействие. Если не компенсировать этот момент, фюзеляж начнет вращаться вокруг вертикальной оси, противоположно направлению вращения основного винта.
Для стабилизации и управления вращением вертолета применяется хвостовой винт, создающий боковую тягу. Эта тяга уравновешивает крутящий момент от основного ротора. Изменяя шаг лопастей хвостового винта, пилот регулирует силу тяги и, соответственно, угол поворота вертолета вокруг вертикальной оси. Такой механизм называется системой компенсации крутящего момента и реализуется на большинстве одновинтовых вертолетов.
Альтернативный способ устранения вращения фюзеляжа – применение соосной схемы с двумя винтами, вращающимися в противоположных направлениях. В этом случае крутящие моменты взаимно компенсируются, и дополнительный хвостовой винт не требуется. Однако подобная компоновка требует более сложной трансмиссии и синхронизации винтов.
Игнорирование или неправильная компенсация крутящего момента ведёт к опасному эффекту «вращательного срыва», когда управление вертолетом становится невозможным. Поэтому расчёт и настройка системы стабилизации по оси рыскания – ключевой элемент конструкции и пилотирования.

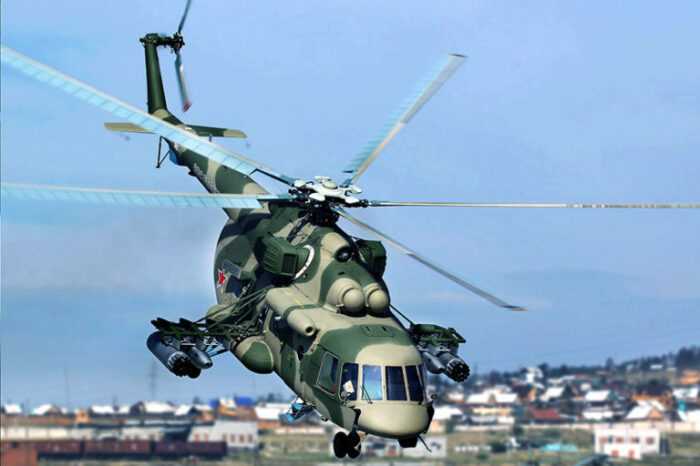

Как возникает реактивный момент от главного винта
Если, например, винт вращается по часовой стрелке (при виде сверху), фюзеляж начинает разворачиваться против часовой стрелки. Это происходит из-за того, что двигатель передаёт винту определённый крутящий момент, а фюзеляж, не имея опоры в воздухе, воспринимает равный и противоположный момент, который необходимо компенсировать.
Величина реактивного момента пропорциональна крутящему моменту, передаваемому на винт, и, следовательно, зависит от оборотов винта, угла атаки лопастей и текущей тяги. При увеличении шага лопастей сопротивление воздуха возрастает, возрастает и нагрузка на двигатель, что приводит к усилению реактивного момента.
Для компенсации реактивного момента используется хвостовой винт (в одновинтовых схемах) или соосная компоновка винтов. Хвостовой винт создаёт боковую тягу, уравновешивающую момент, и позволяет управлять направлением носа. При выходе хвостового винта из строя фюзеляж теряет стабилизацию и начинает вращаться вокруг вертикальной оси.
Почему фюзеляж стремится вращаться в противоположную сторону
Основной ротор вертолета создает не только подъемную силу, но и значительный крутящий момент. Согласно третьему закону Ньютона, на каждое действие существует равное и противоположное противодействие. Когда ротор вращается, фюзеляж получает противоположную реакцию – стремление начать вращение в противоположную сторону относительно оси вращения ротора.
Сила, вызывающая это вращение, возникает вследствие передачи крутящего момента от двигателя к валу ротора. Если бы фюзеляж не был закреплён, он начал бы свободное вращение. На практике это приводит к следующему:
- При вращении ротора по часовой стрелке (если смотреть сверху), фюзеляж пытается вращаться против часовой стрелки.
- Чем выше мощность двигателя, тем сильнее реактивный момент и интенсивнее стремление фюзеляжа к вращению.
- На легких вертолетах реакция фюзеляжа может проявиться даже при кратковременном изменении оборотов ротора.
Чтобы компенсировать это явление, применяется система компенсации крутящего момента:
- Хвостовой винт создает боковую тягу, противодействующую вращению фюзеляжа.
- У некоторых моделей используются соосные или NOTAR-системы, устраняющие необходимость в хвостовом винте, но обеспечивающие ту же функцию – нейтрализацию реактивного вращения.
Без эффективной компенсации фюзеляж теряет устойчивость, а пилотирование становится невозможным. Поэтому анализ крутящего момента и методов его компенсации является критическим аспектом проектирования вертолетов.
Как работает хвостовой винт для компенсации вращения
Основная функция хвостового винта – уравновешивание крутящего момента, создаваемого основным несущим винтом. При вращении главного ротора фюзеляж стремится вращаться в противоположную сторону. Хвостовой винт создаёт направленную тягу, компенсирующую это вращение.
Хвостовой винт установлен на конце хвостовой балки и вращается в вертикальной плоскости. Его тяга регулируется изменением шага лопастей с помощью педалей в кабине. Нажатие на правую педаль увеличивает шаг, усиливая боковую тягу, и разворачивает вертолёт вправо. Левое нажатие уменьшает тягу, разворачивая фюзеляж влево.
Типичная скорость вращения хвостового винта составляет около 2000–3000 об/мин. При этом создаваемая им сила действует перпендикулярно оси фюзеляжа, обеспечивая устойчивость и управляемость на малых скоростях и в режиме висения.
Часто используется ремённая или валовая передача от главного редуктора. При отказе хвостового винта пилот может использовать авторотацию и технику скольжения с разворотом в сторону тяги винта для экстренной посадки.
Рекомендация: регулярно проверять механизмы изменения шага и натяжения приводного ремня. Любое отклонение в системе управления хвостовым винтом может привести к полной потере направления.
Что происходит при отказе хвостового винта
Хвостовой винт компенсирует реактивный момент основного несущего винта. При его отказе корпус вертолета начинает вращаться в сторону, противоположную вращению основного винта. Например, у большинства вертолетов с правым вращением несущего винта фюзеляж начнет быстро вращаться влево.
Скорость неконтролируемого вращения может достигать десятков оборотов в минуту, создавая сильную центробежную нагрузку и дезориентацию экипажа. Ситуация критическая на малой высоте, где нет времени на коррекцию.
При отказе хвостового винта пилот может использовать технику авторотации: уменьшив шаг несущего винта, он снижает общий крутящий момент, что замедляет вращение. На некоторых моделях (например, с рулевым винтом Fenestron или NOTAR) частично сохраняется контроль за направлением, позволяя посадить машину с минимальными повреждениями.
Рекомендуется немедленно сбросить скорость и набрать минимально безопасную высоту, если позволяет обстановка. Это даст больше времени для стабилизации и выбора площадки для вынужденной посадки. На тренажёрах регулярно отрабатываются такие отказы: ключевые действия – быстрый перевод ручки шага газа в нейтраль, ориентация по курсу и плавное снижение.
Если вертолет оснащён системой аварийного управления (например, встроенной системой подруливающей тяги), важно мгновенно её активировать. На большинстве военных и современных гражданских моделей отказ хвостового винта регистрируется автоматически, инициируя алгоритмы стабилизации. Однако без пилотской реакции авария практически неизбежна.
Как пилот управляет вращением с помощью педалей
Педали в кабине вертолёта управляют шагом рулевого винта, компенсируя реактивный момент основного винта. Нажатие на левую педаль увеличивает угол атаки лопастей рулевого винта, увеличивая тягу и поворачивая нос вертолёта влево. Правая педаль действует наоборот – уменьшает угол, снижает тягу, и нос поворачивается вправо.
Изменение шага рулевого винта осуществляется через гидромеханическую систему управления. На малых скоростях рулевой винт остаётся основным элементом управления рысканием. При переходе к поступательному движению эффективность рулевого винта снижается, и пилот начинает использовать циклический шаг для компенсации рыскания, особенно при сильных боковых ветрах.
Точное дозирование нажатия на педали критически важно: избыточное воздействие может вызвать опасный разворот, особенно при взлёте и посадке. Пилот ориентируется по курсовому гироскопу и визуально по линии горизонта. В современных вертолётах с цифровыми системами стабилизации педали часто работают в связке с автопилотом, но ручное управление по-прежнему остаётся обязательным при манёврах на малой высоте.
При авторотации педали позволяют сохранять управляемость и стабилизировать вертолёт при снижении. Пилот обязан учитывать инерцию хвостовой балки и моментальный отклик рулевого винта, особенно при резких изменениях направления. В условиях сильного бокового ветра пилот корректирует вращение не только педалями, но и изменением положения вертолёта относительно ветра.
Какие альтернативные системы стабилизации используются вместо хвостового винта
Хвостовой винт предназначен для компенсации крутящего момента главного ротора и стабилизации вертолёта вокруг вертикальной оси. Однако существуют технологии, которые заменяют или дополняют эту систему.
1. Система Fenestron. Это закрытый хвостовой ротор, состоящий из множества лопастей, расположенных внутри кольцевого обода. Fenestron снижает уровень шума и повышает безопасность, защищая лопасти от повреждений. Его эффективность выше при низких скоростях и маневрировании, но конструкция сложнее и требует более точного обслуживания.
2. Система NOTAR (NO TAil Rotor). Вместо традиционного хвостового винта используется поток воздуха, подаваемый через вытянутый корпус хвоста. Воздух выпускается через щели и сопла, создавая эффект вихря, который противодействует крутящему моменту главного ротора. NOTAR уменьшает риск повреждений и повышает безопасность, снижая шум и вибрации. Эффективность системы зависит от аэродинамических условий и требует мощного воздушного компрессора.

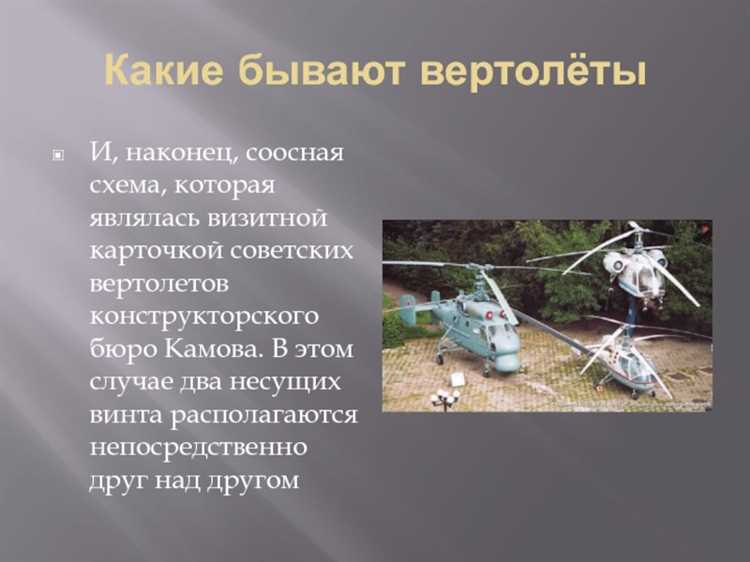

3. Коаксиальные роторы. Два главных ротора, расположенные один над другим и вращающиеся в противоположных направлениях, компенсируют крутящий момент взаимно. Это исключает необходимость хвостового винта, улучшает манёвренность и увеличивает грузоподъёмность. Сложность конструкции и более высокая масса – главные недостатки.
4. Тандемные и квадрокоптерные схемы. В тандеме два основных ротора расположены друг за другом и вращаются в противоположные стороны, компенсируя крутящий момент. Квадрокоптеры используют четыре или более роторов с противоположным направлением вращения для стабилизации. Эти системы широко применяются в дронах и беспилотниках, обеспечивая высокую стабильность и отказоустойчивость без хвостового винта.
Выбор альтернативной системы зависит от конкретных задач, стоимости обслуживания, требований к безопасности и шумовым характеристикам. Для гражданских вертолётов с приоритетом на снижение шума и безопасность часто используют Fenestron или NOTAR, тогда как коаксиальные и тандемные схемы предпочтительны для специализированных и военных машин.
Как конструкция фюзеляжа влияет на вращательные силы
Фюзеляж вертолета формирует аэродинамическое сопротивление, которое напрямую влияет на моменты вращения вокруг вертикальной оси. Геометрия и распределение массы определяют баланс сил и возможность компенсации крутящего момента ротора.
- Удлиненная и узкая форма снижает аэродинамическое сопротивление сбоку, уменьшая усилия, вызывающие вращение корпуса.
- Расширенные боковые поверхности создают дополнительный лобовой ветер, усиливая момент вращения и требуя более мощного хвостового ротора.
- Расположение двигательных агрегатов и баков влияет на центр масс; смещение центра масс от оси продольной симметрии усиливает моменты инерции и повышает склонность к вращению.
- Использование материалов с низкой плотностью позволяет оптимизировать массу фюзеляжа, снижая инерционные силы и облегчая контроль вращения.
Для уменьшения нежелательных вращательных эффектов применяют аэродинамические стабилизаторы и насадки, направляющие поток воздуха вдоль корпуса. Кроме того, точное выравнивание силовых агрегатов минимизирует асимметричные нагрузки, способствующие закручиванию вертолета.

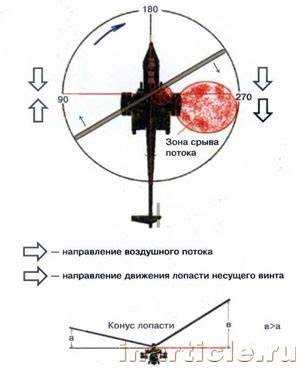

Почему вращение вокруг оси важно учитывать при взлете и посадке
Вертолет вращается вокруг своей вертикальной оси из-за реактивного момента несущего винта. При взлете и посадке этот эффект напрямую влияет на устойчивость и управляемость машины.
Без компенсации вращательного момента пилот должен применять дополнительный рулевой управление – антикрутящий винт, который создает встречный момент. Игнорирование этого факта приводит к нежелательным вращениям, что затрудняет точность маневров вблизи земли и увеличивает риск аварий.
При взлете из ограниченного пространства критически важно поддерживать контроль вращения, чтобы избежать сноса вертолета и повреждения окружающих объектов. При посадке на неподготовленные площадки, где точность позиционирования особенно важна, вращение вокруг оси требует постоянной корректировки педалями рулевого управления.
Рекомендуется проводить тренировки, направленные на отработку контроля вращения в условиях малой высоты и низкой скорости. Анализ параметров вращения в реальном времени с помощью гироскопов и датчиков угловой скорости позволяет своевременно корректировать управление и предотвращать нежелательные отклонения.
Контроль вращения при взлете и посадке – обязательное условие безопасности и эффективности маневров, особенно при работе в сложных метеоусловиях или ограниченном пространстве.
Вопрос-ответ:
Почему вертолет начинает вращаться вокруг своей оси при включении основного ротора?
Когда главный ротор вертолета начинает вращаться, он создает крутящий момент, который стремится повернуть корпус в противоположную сторону. Это происходит из-за закона сохранения момента количества движения: если лопасти вращаются в одну сторону, то корпус испытывает силу, пытающуюся вращать его в другую. Чтобы предотвратить это, обычно устанавливают хвостовой винт, который создает противодействующий поток и стабилизирует вертолет.
Как именно работает хвостовой винт, чтобы остановить вращение вертолета?
Хвостовой винт направляет воздушный поток в сторону, противоположную вращению корпуса. Его тяга создает момент силы, компенсирующий крутящий момент основного ротора. Регулируя мощность хвостового винта, пилот может контролировать вращение и поддерживать устойчивость вертолета, не давая ему вращаться вокруг своей оси.
Может ли вертолет вращаться вокруг своей оси, если хвостовой винт поврежден или не работает?
Да, в случае поломки хвостового винта вертолет начинает неконтролируемо вращаться вокруг вертикальной оси в направлении, противоположном вращению основного ротора. Это происходит из-за отсутствия противодействующего момента, и такие ситуации считаются опасными, требующими немедленных действий пилота для стабилизации аппарата.
Почему вращение вертолета вокруг оси — это естественное явление, а не технический дефект?
Вращение вокруг вертикальной оси возникает из-за физических законов, связанных с вращающимися системами. Когда лопасти ротора создают вращательное движение, возникает реактивное движение корпуса в противоположную сторону. Это закономерный эффект взаимодействия сил и моментов, возникающих в процессе работы ротора, и с этим явлением проектируются системы управления вертолетом.
Как пилоты управляют вращением вертолета вокруг своей оси во время полета?
Пилоты используют руль направления, связанный с хвостовым винтом, чтобы изменять силу его тяги. Это позволяет изменять момент, воздействующий на корпус, и таким образом регулировать скорость и направление вращения вертолета вокруг вертикальной оси. Манипуляции с рулем направления — один из основных способов контролировать курс и устойчивость аппарата в воздухе.
Почему вертолет начинает вращаться вокруг своей оси при включении главного винта?
Когда главный винт вертолета начинает вращаться, он создаёт силу, направленную вниз для создания подъёма. По закону сохранения момента импульса, на тело вертолета действует реактивный момент в противоположном направлении, который пытается повернуть корпус вертолета вокруг вертикальной оси. Если не принять мер, вертолет начнёт вращаться в обратную сторону от вращения лопастей главного винта.
Какие технические решения применяются, чтобы предотвратить вращение вертолета вокруг своей оси?
Для противодействия вращению корпуса вертолета используется хвостовой винт, который создаёт боковую тягу, компенсируя реактивный момент от главного винта. Этот хвостовой винт направлен перпендикулярно основному и регулируется пилотом для стабилизации положения. В некоторых моделях применяются также соосные винты, вращающиеся в противоположные стороны, что автоматически уравновешивает моменты и исключает необходимость хвостового винта.
