Система охлаждения двигателя в BMW E46 включает в себя электрический или вискомуфтовый вентилятор, играющий ключевую роль в поддержании рабочей температуры. При его неисправности двигатель может перегреваться даже при коротких поездках. В моделях с бензиновыми моторами часто используется электрический вентилятор, в то время как дизельные версии могут комплектоваться вискомуфтой. Проверка работоспособности вентилятора зависит от его типа.
Для автомобилей с электрическим вентилятором сначала необходимо оценить его реакцию на включение кондиционера. При активации климатической системы вентилятор должен запуститься на первой скорости. Отсутствие реакции может указывать на перегоревший предохранитель, неисправное реле или выход из строя термодатчика. Также важно подключить диагностическое оборудование (например, INPA или ISTA), чтобы вручную активировать вентилятор и проверить его отклик на команды блока управления.
Если установлен вентилятор с вискомуфтой, его проверку проводят при прогретом двигателе. После остановки мотора следует осторожно попытаться прокрутить лопасти рукой. Свободное вращение с минимальным сопротивлением свидетельствует о неисправности муфты. При исправном состоянии она должна оказывать заметное сопротивление. Кроме того, стоит обратить внимание на наличие утечек силиконовой жидкости из корпуса муфты и шумы при работе – это косвенные признаки износа.
При любых признаках неисправности вентилятора рекомендуется сразу устранить проблему, чтобы избежать перегрева двигателя и повреждения головки блока цилиндров. Регулярная проверка вентилятора и компонентов системы охлаждения особенно важна в летний период или при эксплуатации автомобиля в городском цикле с частыми остановками.
Где находится вентилятор и как получить к нему доступ
На БМВ E46 вентилятор системы охлаждения расположен в передней части моторного отсека, за радиатором и перед двигателем. В зависимости от комплектации, он может быть электрическим или вискомуфтой. Электровентилятор чаще всего устанавливается на моделях с автоматической коробкой передач, а также на бензиновых двигателях с климат-контролем.
Для доступа к вентилятору необходимо снять верхний пластиковый кожух радиатора. Он закреплён клипсами и винтами, которые требуется аккуратно извлечь, не повреждая фиксаторы. Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы избежать случайного запуска вентилятора при проверке контактов или при демонтаже.
Следующий шаг – демонтаж воздуховода впуска, если он перекрывает доступ к креплениям. На некоторых версиях потребуется также снять расширительный бачок, отодвинув его в сторону, не отсоединяя патрубки. Особое внимание следует уделить аккуратному обращению с датчиком температуры и разъёмами вентилятора, чтобы не повредить их при снятии кожуха или самого вентилятора.
После снятия всех мешающих элементов открывается прямой доступ к электровентилятору. Он крепится к рамке радиатора с помощью болтов и защёлок. Отсоедините разъём питания, после чего можно извлечь вентиляторный модуль для диагностики или замены. Убедитесь, что провода и фишки не имеют следов окисления или перегрева – это частая причина некорректной работы вентилятора.
Признаки неисправности вентилятора на BMW E46
Перегрев двигателя при низкой скорости движения – один из наиболее показательных признаков. При движении в пробках или медленной езде без активного вентилятора температура охлаждающей жидкости быстро повышается, что может привести к срабатыванию аварийной индикации или даже закипанию антифриза.
Повышенный уровень шума или вибрации от вентилятора может указывать на износ подшипника или деформацию лопастей. Характерные звуки – гул, скрежет или неравномерное жужжание – проявляются при запуске вентилятора и усиливаются с ростом его оборотов.
Отсутствие реакции при включении кондиционера также свидетельствует о возможной неисправности. На BMW E46 при активации кондиционера вентилятор должен автоматически включаться. Если этого не происходит, возможен обрыв в цепи управления или неисправность самого вентилятора.
Частое срабатывание вентилятора на максимальной скорости даже при умеренной температуре двигателя указывает на сбои в работе резистора или управляющего модуля. Это также может быть следствием некорректных данных с датчиков температуры.
Ошибки в памяти блока управления (например, DME или IHKA) часто сопровождают неисправности вентилятора. При диагностике сканером могут фиксироваться коды, указывающие на обрыв, короткое замыкание или отказ модуля управления вентилятором.
Раннее выявление хотя бы одного из перечисленных признаков снижает риск перегрева и дорогостоящего ремонта двигателя.

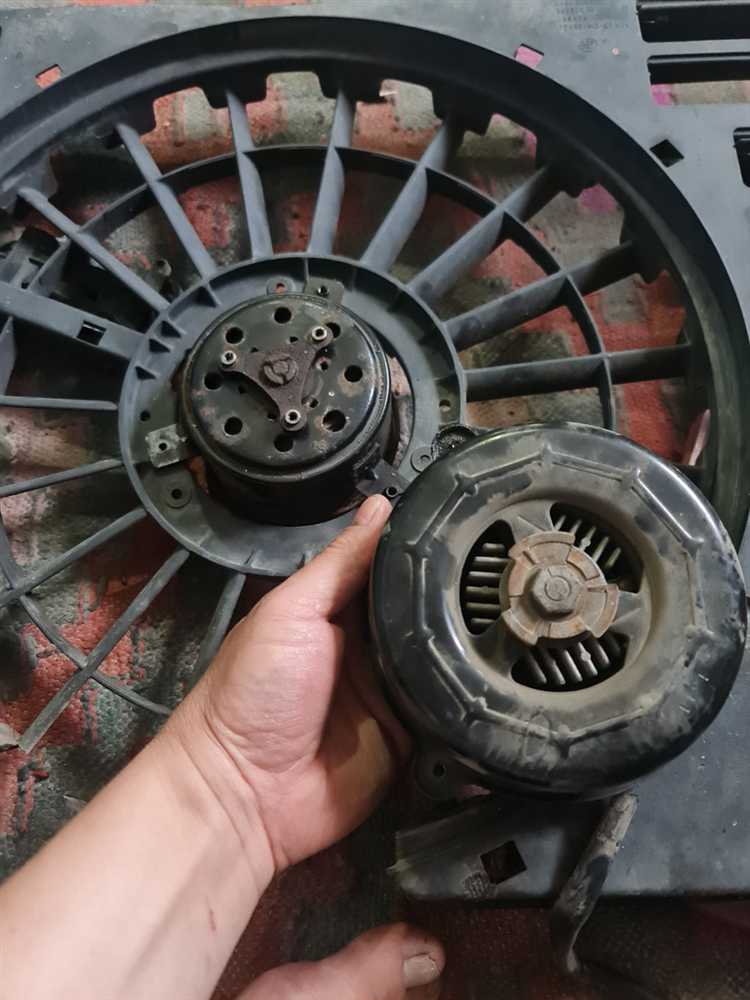

Как проверить предохранитель и реле вентилятора
Вентилятор системы охлаждения на BMW E46 защищён предохранителем и управляется через реле. При подозрении на его неисправность первично необходимо исключить проблемы с этими элементами.
Предохранитель вентилятора обычно располагается в монтажном блоке под капотом или в салоне, в зависимости от года выпуска и типа двигателя. Для двигателей M54 предохранитель №75 (50 A) часто отвечает за работу вентилятора и находится в дополнительном блоке за бардачком. Проверку следует начинать именно с него.
Откройте крышку блока предохранителей, найдите нужный по схеме на обратной стороне крышки или в руководстве пользователя. С помощью мультиметра проверьте наличие напряжения на обоих контактах предохранителя. При отсутствии напряжения на одном из них проверьте питание на входе цепи. Если предохранитель перегорел, его необходимо заменить точно на такой же по номиналу.
Реле вентилятора (главное реле управления) чаще всего находится в монтажном блоке в моторном отсеке рядом с ЭБУ. В зависимости от комплектации может использоваться так называемое «двухскоростное реле» или электронный модуль управления. Проверка включает прозвонку управляющих и силовых контактов, а также проверку сигнала с ЭБУ при включении кондиционера или достижении рабочей температуры двигателя.
Для проверки подайте напряжение 12 В на управляющие клеммы реле – вентилятор должен включиться. Если этого не происходит, при рабочем моторе проверьте наличие управляющего сигнала от ЭБУ. При отсутствии сигнала при горячем двигателе и включённом кондиционере возможна неисправность проводки или самого блока управления.
Проверку реле и предохранителя желательно проводить до демонтажа вентилятора, так как неисправность часто связана с потерей питания, а не с поломкой самого двигателя вентилятора.
Проверка вентилятора через диагностический разъём OBD-II
Для диагностики работы вентилятора на BMW E46 через разъём OBD-II требуется совместимый сканер, поддерживающий протокол BMW (например, INPA, ISTA, Carly или универсальные ELM327-устройства с соответствующим ПО). Разъём находится под рулевой колонкой, с левой стороны.
После подключения необходимо запустить программу диагностики и выбрать блок управления DME (двигатель) или DDE (дизель). В меню активных тестов следует найти опцию «Aktorentest» или «Fan test». Это позволяет вручную включить вентилятор на различных скоростях без запуска двигателя. При отсутствии реакции следует проверить питание вентилятора, управляющий сигнал и наличие ошибок в модуле DME/DDE.
Дополнительно можно считать коды ошибок, связанные с системой охлаждения: ошибки по цепи вентилятора, превышению температуры ОЖ или обрыву CAN-сигнала. Коды P0480–P0483 и их аналоги указывают на неисправности цепи управления вентилятором.
Если сканер поддерживает отображение параметров в реальном времени, можно проследить за температурой охлаждающей жидкости и статусом включения вентилятора. При достижении температуры 97–99 °C на бензиновых моторах вентилятор должен включаться автоматически. Отсутствие реакции указывает на возможную неисправность блока управления или самого вентилятора.

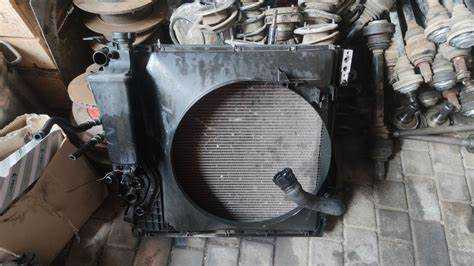

Как запустить вентилятор принудительно для проверки
Принудительный запуск вентилятора на BMW E46 позволяет проверить его работоспособность без ожидания перегрева двигателя. Для этого можно воспользоваться несколькими методами, в зависимости от имеющегося оборудования.
- Через OBD-II сканер с функцией активации компонентов:
- Подключите сканер к диагностическому разъёму OBD-II под рулевой колонкой.
- Запустите программное обеспечение (например, INPA, ISTA или Carly).
- Выберите блок управления DME или DDE (в зависимости от типа двигателя).
- Откройте раздел «Активация исполнительных механизмов» (или аналогичный пункт).
- Выберите пункт управления вентилятором и активируйте его вручную.
- Через перемычку на разъёме реле:
- Снимите крышку монтажного блока в моторном отсеке.
- Найдите реле вентилятора (обычно обозначается на схеме крышки).
- Извлеките реле и замкните управляющие контакты 30 и 87 с помощью перемычки.
- Вентилятор должен начать вращаться, если мотор и проводка исправны.
- С помощью подачи питания напрямую:
- Отключите разъём питания вентилятора.
- Подайте 12 В напрямую от аккумулятора на соответствующие контакты вентилятора (учитывая полярность).
- Контролируйте работу вентилятора визуально и по звуку вращения.
После принудительного запуска важно отключить питание или вернуть разъёмы и реле в исходное положение, чтобы не нарушить работу системы охлаждения. Если вентилятор не запускается ни одним из способов – вероятна неисправность двигателя вентилятора, проводки или блока управления.

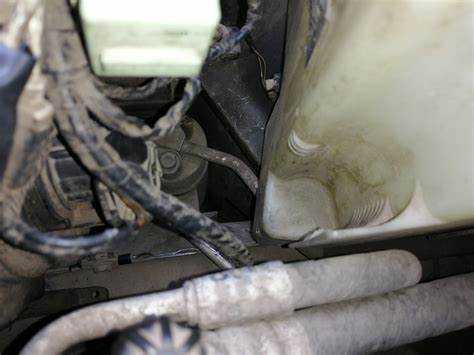

Измерение напряжения на разъёме вентилятора мультиметром
Для проверки работоспособности вентилятора на БМВ Е46 необходимо измерить напряжение на его электрическом разъёме. Подключите цифровой мультиметр в режим измерения постоянного напряжения (DC), выставив диапазон не менее 20 В.
Откройте капот и найдите разъём вентилятора, расположенный на корпусе мотора вентилятора или рядом с радиатором. Отсоедините разъём, чтобы получить доступ к контактам.
Подключите щупы мультиметра к контактам разъёма: красный щуп – к положительному контакту, чёрный – к массе (отрицательному контакту). Для определения полярности используйте схему электропроводки или визуальный осмотр проводов (обычно красный – плюс, чёрный – минус).
Включите зажигание, но не запускайте двигатель. Для принудительного запуска вентилятора нагрева можно включить кондиционер или дождаться, пока двигатель прогреется до рабочей температуры (около 90°C). Напряжение на разъёме должно быть близко к 12 В при включении вентилятора.
Если напряжение отсутствует или значительно ниже нормы, проверьте целостность проводки, состояние предохранителей и реле вентилятора. При наличии напряжения, но при неработающем вентиляторе, вероятно, неисправен сам мотор или управляющая электроника.
Измерение напряжения помогает исключить проблемы с электропитанием вентилятора и локализовать неисправность в системе охлаждения БМВ Е46.
Вопрос-ответ:
Как проверить, подаётся ли питание на вентилятор охлаждения двигателя BMW E46?
Для проверки напряжения на вентиляторе нужно найти разъём вентилятора и подключить мультиметр в режиме измерения постоянного напряжения к его контактам. При включённом зажигании и прогретом двигателе (обычно выше 90 °C) на клеммах должен быть сигнал около 12 В. Если напряжения нет, вероятно, проблема в предохранителе, реле или проводке.
Можно ли запустить вентилятор охлаждения вручную, чтобы проверить его работу без прогрева двигателя?
Да, вентилятор можно подключить напрямую к аккумулятору через предохранитель или используя перемычку на реле вентилятора. При подаче питания он должен вращаться с нормальной скоростью и без посторонних шумов. Такой тест помогает определить, исправен ли моторчик вентилятора независимо от системы управления.
Как определить, неисправно ли реле вентилятора на BMW E46?
Неисправное реле вентилятора проявляется в том, что при достижении температуры двигателя вентилятор не включается. Чтобы проверить реле, нужно снять его и прозвонить контакты мультиметром, проверяя наличие замыкания при подаче напряжения на управляющий вывод. Также реле можно временно заменить заведомо исправным с аналогичной модели для подтверждения диагноза.
Почему вентилятор охлаждения может работать на высокой скорости, но не включаться на низкой?
На BMW E46 вентилятор управляется через блок управления, который регулирует две скорости. Если вентилятор работает только на высокой скорости, возможны проблемы с резистором или цепями управления низкой скорости. Следует проверить сопротивление резистора вентилятора и сигналы на разъёме, а также целостность проводки на низкоскоростной вывод.
Какие признаки указывают на механическую неисправность вентилятора на BMW E46?
Механическая неисправность проявляется через необычные звуки при вращении вентилятора — скрежет, вибрацию или заедание. Визуально можно обнаружить повреждённые лопасти или загрязнения, препятствующие свободному вращению. При сильном износе подшипников вентилятор может полностью остановиться или работать с перебоями, что требует замены мотора или всего блока вентилятора.
