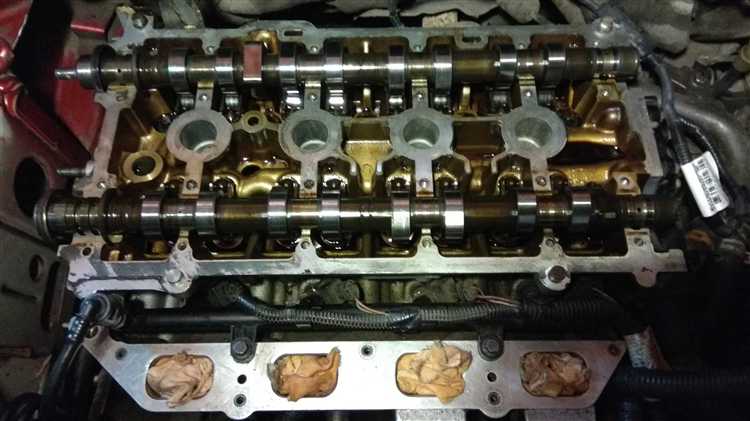

Как отличить впускной распредвал от выпускного к4м

Распределительные валы двигателя К4М имеют конструктивные отличия, которые позволяют точно определить их назначение – впускной или выпускной. Основные различия заключаются в форме и профиле кулачков, а также в размерах рабочих элементов. Впускной распредвал отвечает за открытие впускных клапанов и имеет более плавный профиль кулачков, оптимизированный для увеличения объема поступающей смеси.

Выпускной распредвал отличается более острым и высоким профилем кулачков, что обеспечивает эффективное и быстрое открытие выпускных клапанов для своевременного удаления отработавших газов. Кроме того, выпускной вал обычно имеет отличия в маркировке и положении монтажных выступов, что служит дополнительным ориентиром при визуальном осмотре.

Для точной идентификации рекомендуется обратить внимание на технические номера и штампы, нанесённые на торцах валов, а также использовать специализированные инструменты для измерения высоты кулачков и углов открытия клапанов. Соблюдение этих рекомендаций позволяет избежать ошибок при ремонте и обслуживании двигателя К4М.

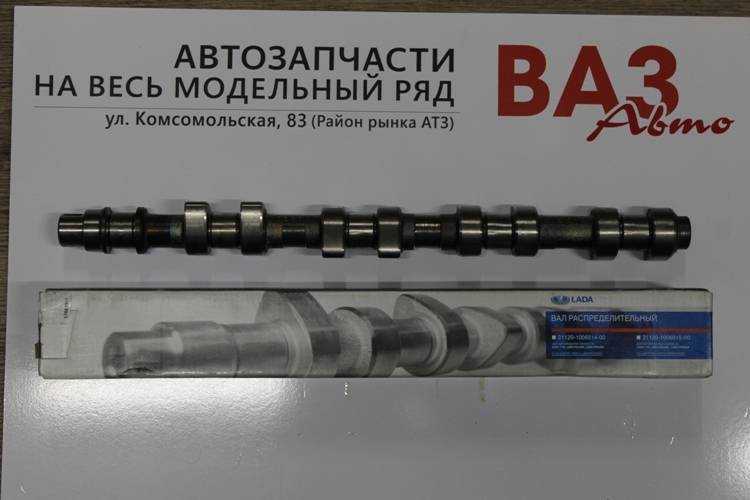

Отличия по внешнему виду и маркировке распредвалов К4М

Впускной и выпускной распредвалы двигателя К4М имеют чётко выраженные внешние различия, которые позволяют их идентифицировать без демонтажа из двигателя. Основное отличие – профиль кулачков. У впускного распредвала кулачки крупнее и имеют более плавные скаты, что обеспечивает оптимальное наполнение цилиндров топливной смесью. Выпускной распредвал, наоборот, оснащён более острыми и высокими кулачками для эффективного выпуска отработанных газов.

По длине и общему виду корпуса распредвалы идентичны, но на торцах и теле каждого из них присутствуют заводские отметки. Впускной распредвал маркируется надписью «IN» или цифровым кодом, начинающимся с цифры 1, нанесённым лазерной гравировкой или штампом. Выпускной распредвал несёт маркировку «EX» или код, начинающийся с цифры 2. Эти обозначения находятся у фланца, ближе к одной из сторон распредвала.

При визуальном осмотре на поверхности кулачков впускного распредвала заметны менее выраженные следы износа по сравнению с выпускным, что связано с разной температурной нагрузкой и условиями работы. Кроме того, на выпускном распредвале часто присутствуют дополнительные канавки для крепления датчика положения распредвала, что отсутствует на впускном.

Распределительные валы К4М имеют разные положения отверстий для установки фазорегулятора. Впускной распредвал оснащён фазорегулятором с муфтой, располагающейся ближе к торцу вала, в то время как на выпускном фазорегулятор отсутствует либо отличается конструктивно, что визуально заметно по форме корпуса.

Для точного определения распредвала рекомендуется ориентироваться на маркировку и сравнивать профиль кулачков с эталонными изображениями, поскольку внешние отличия минимальны и требуют внимательности при осмотре.

Типичные признаки расположения кулачков на впускном распредвале

Впускной распредвал двигателя К4М характеризуется определённым расположением кулачков, отличающим его от выпускного. Кулачки впускного вала имеют меньшую высоту подъёма клапана – в среднем от 7,5 до 8,3 мм, что связано с необходимостью оптимизации подачи смеси.

При визуальном осмотре кулачков впускного распредвала заметно, что профили кулачков более пологие и сглаженные по сравнению с выпускными. Это обеспечивает более плавное открытие впускных клапанов, снижая динамические нагрузки.

Часто на кулачках впускного распредвала присутствует характерный номинальный маркировочный знак – цифра «1» или буква «В» (от слова «впускной»), выбитая либо выгравированная на корпусе рядом с кулачками. Однако у некоторых серий маркировка отсутствует, поэтому по ней полагаться не стоит как на единственный признак.

При измерении угла фазы открытия клапана кулачки впускного вала обычно смещены в сторону более раннего открытия – от 10° до 15° до верхней мёртвой точки (ВМТ), что способствует улучшению наполнения цилиндров топливной смесью.

На впускном распредвале высота кулачков по сравнению с выпускным обычно отличается следующим образом:

Для точного распознавания впускного распредвала рекомендуют использовать штангенциркуль или микрометр для измерения высоты кулачков, а также сравнивать углы открытия клапанов на специальном стенде или при помощи технической документации.

При отсутствии инструментов визуальная оценка формы кулачков и наличие заводской маркировки остаются основными практическими методами определения впускного распредвала К4М.

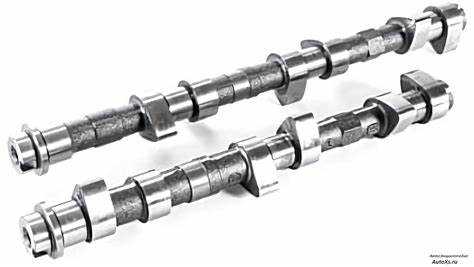

Характеристики кулачков выпускного распредвала и их влияние на работу двигателя

Кулачки выпускного распредвала двигателя К4М имеют специфический профиль, ориентированный на оптимизацию выпуска отработанных газов и повышение эффективности сгорания. Основные характеристики включают:

• Высота подъема кулачка: обычно составляет от 7,5 до 9 мм. Больший подъём улучшает открытие клапанов, снижая сопротивление выходу газов.
• Продолжительность открытия клапана:
• Форма профиля кулачка: имеет плавные, но достаточно резкие переходы для быстрого открытия клапана, минимизируя потери времени на движение клапана и снижая износ деталей.
• Угол опережения открытия клапана:

Влияние этих характеристик на работу двигателя:

1. Улучшение продувки цилиндров:
2. Снижение температуры в камере сгорания:
3. Оптимизация мощности на средних и высоких оборотах:
4. Риск снижения эффективности на низких оборотах:

Рекомендации по диагностике и замене:

• Проверять состояние кулачков на износ по высоте подъёма и гладкости поверхности.
• Сравнивать характеристики с заводскими нормами для выявления отклонений, влияющих на работу двигателя.
• При замене распредвала выбирать изделия с профилем, соответствующим заводским параметрам, чтобы сохранить баланс мощности и ресурса.

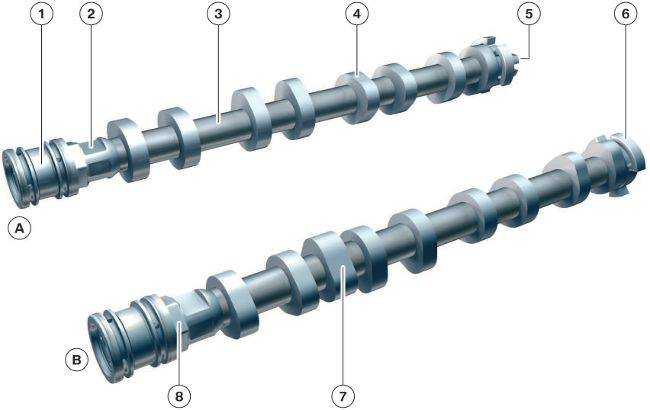

Методы проверки распредвалов К4М на автомобиле без демонтажа

Для диагностики впускного и выпускного распредвалов К4М без снятия с двигателя применяются следующие методы:

1. Анализ звуков работы двигателя

   • При холодном запуске и прогреве двигателя прослушивается характерный металлический стук или дребезжание, возникающее из-за износа кулачков или подшипников распредвала.
   • Часто стук локализуется с определённой стороны двигателя, что позволяет предположить проблемный распредвал (впускной или выпускной).

2. Проверка фаз газораспределения с помощью диагностического сканера

   • Подключение к ЭБУ позволяет считывать параметры положения распредвалов по датчикам положения (ДПКВ и ДПРВ).
   • Отклонения в углах фаз или пропуски сигналов указывают на износ или смещение распредвалов.

3. Визуальная диагностика через сервисные отверстия

   • Снятие крышки клапанов с минимальным вмешательством позволяет осмотреть кулачки распредвалов на предмет видимых дефектов, задиров, следов износа.
   • Проверяется также состояние масляных каналов и герметичность прокладок.

4. Проверка компрессии и вакуума в цилиндрах

   • Низкая компрессия в сочетании с показаниями вакуумметра может указывать на неправильную работу клапанов, что часто связано с дефектами распредвала.
   • Рекомендуется проводить измерения при прогретом двигателе и фиксировать показатели для каждого цилиндра.

5. Использование эндоскопа для осмотра камеры сгорания

   • Через свечное отверстие вводится эндоскоп для визуального контроля положения клапанов в момент закрытия/открытия, что отражает работу распредвала.
   • Метод позволяет выявить смещение фаз или повреждения без демонтажа распредвалов.

6. Анализ выхлопных газов

   • Увеличение содержания несгоревшего топлива или повышенный уровень CO указывают на нарушение синхронизации фаз, связанной с износом или деформацией распредвалов.
   • Данные берутся с помощью газоанализатора при стабильных оборотах двигателя.

Применение комплексного подхода на основе перечисленных методов позволяет получить объективную картину состояния распредвалов К4М без необходимости их демонтажа и сократить время диагностики.

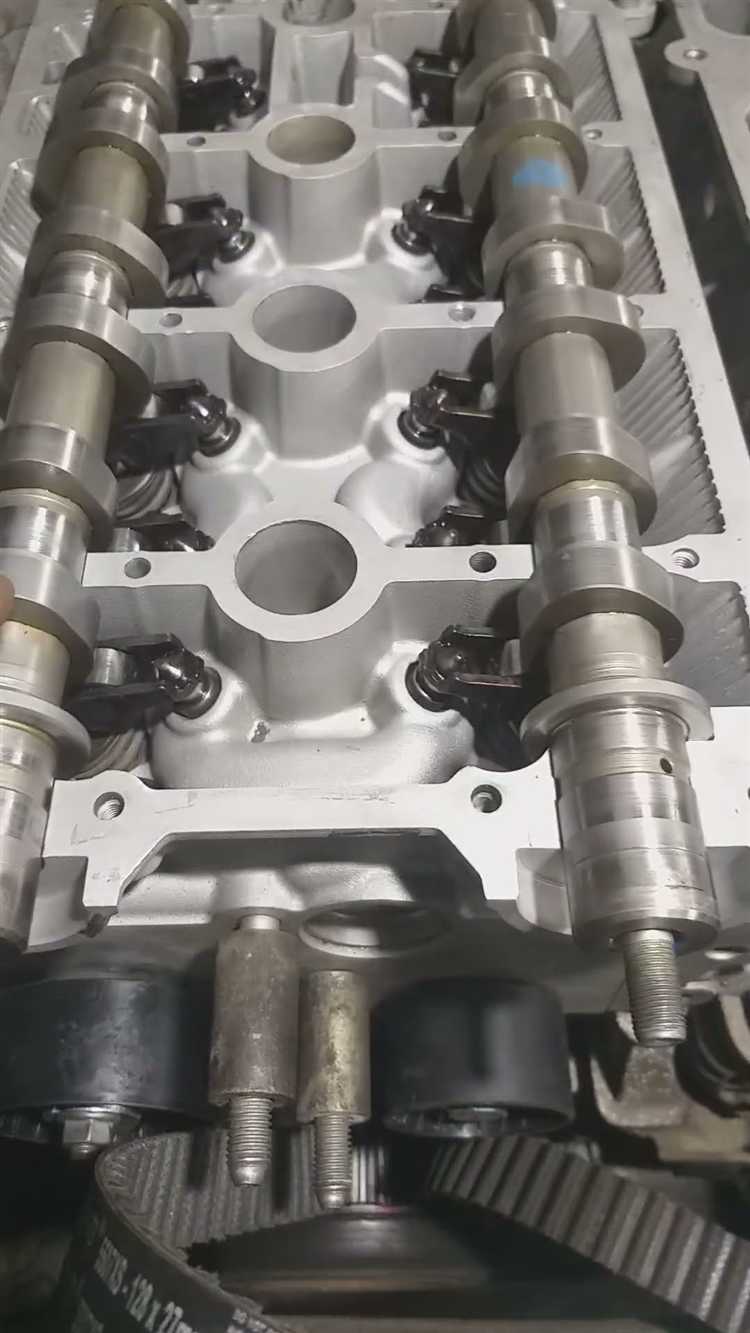

Использование технической документации и каталожных номеров для идентификации

Для точного распознавания впускного и выпускного распредвала двигателя К4М необходимо сверять детали с заводской технической документацией. В технических руководствах Renault указаны конкретные каталожные номера распредвалов, которые однозначно указывают их назначение.

Каталожные номера впускного распредвала начинаются с префикса 8200 56…, а выпускного – с 8200 57…. При покупке или замене важно сравнить номер на корпусе детали с данными из официальных каталогов Renault или проверенных сервисных баз.

В технической документации также содержатся указания на дополнительные маркировки и особенности конструкции, которые помогают отличить распредвалы: например, длина кулачков, форма торцов или расположение меток. Эти сведения полезны при визуальном осмотре без демонтажа двигателя.

Рекомендуется использовать электронные каталоги запчастей, такие как TecDoc или ETKA, где при вводе VIN автомобиля можно получить список допустимых распредвалов с соответствующими номерами и фото. Это снижает риск ошибок при заказе.

Наличие сверки по каталожным номерам позволяет исключить подделки и неоригинальные детали, которые могут иметь схожий внешний вид, но отличаются техническими параметрами, влияющими на работу мотора.

Идентификация по документации и номерам обязательна для технического обслуживания и ремонта, так как неправильный распредвал ведет к сбоям в фазах газораспределения и ухудшению характеристик двигателя.

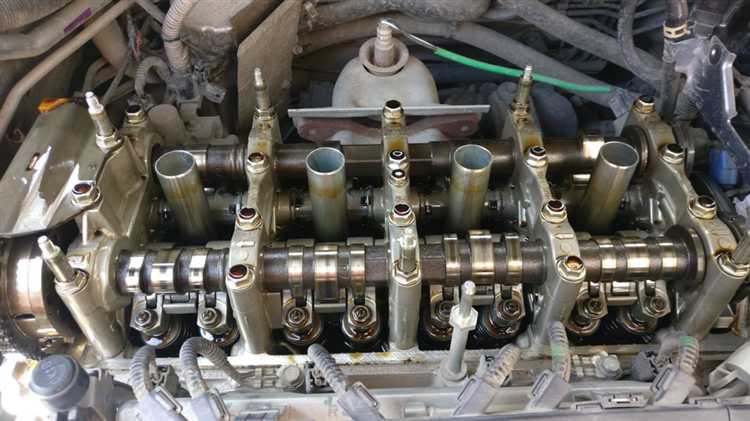

Особенности конструкции и материалов впускного и выпускного распредвалов К4М

Впускной распредвал двигателя К4М изготовлен из высокопрочной стали с термообработкой, что обеспечивает оптимальный баланс между износостойкостью и легкостью. Его кулачки имеют уменьшенный профиль для более мягкого открытия клапанов, что снижает нагрузку на впускной тракт и улучшает наполнение цилиндров.

Выпускной распредвал отличается более жесткой конструкцией и усиленной термообработкой, учитывая высокие температуры выхлопных газов. Материал содержит повышенное содержание хрома и молибдена, что увеличивает сопротивление термическому износу и коррозии. Кулачки выпускного распредвала имеют более агрессивный профиль для быстрого и полного открытия клапанов, что способствует эффективному удалению отработанных газов.

Впускной и выпускной распредвалы К4М имеют различия в геометрии кулачков, связанные с функцией каждого в цикле двигателя. Впускной распредвал проектируется с учетом плавности хода и минимизации шумов, тогда как выпускной рассчитан на максимальную долговечность в условиях повышенных температур и давления.

Подшипниковые шейки на обоих распредвалах имеют точную шлифовку и покрыты слоем специального износостойкого материала, но на выпускном распредвале слой толще для компенсации повышенных механических нагрузок. Конструктивно оба распредвала интегрированы с системой фаз газораспределения (CVVT), что требует высокой точности изготовления и стабильности материалов.

Рекомендации по обслуживанию связаны с обязательной проверкой состояния кулачков и поверхности шейки на наличие задиров и выработок, особенно на выпускном распредвале из-за его повышенной нагрузки. Замена деталей рекомендуется производить с учетом оригинальных материалов и спецификаций, чтобы сохранить характеристики двигателя К4М.

Влияние ошибок в распознавании распредвалов на ремонт и настройку двигателя

Неправильное определение впускного и выпускного распредвалов двигателя К4М приводит к серьезным техническим последствиям. Например, установка выпускного распредвала на впускной канал нарушает фазировку газораспределения, что вызывает снижение мощности до 15%, повышение расхода топлива и нестабильную работу на холостом ходу.

При настройке системы зажигания и топливоподачи ошибочная идентификация распредвала приводит к неправильной синхронизации, что провоцирует детонацию и повышенный износ клапанов. В таких случаях диагностика затруднена, а ремонт требует дополнительных затрат на замену поврежденных компонентов.

Ошибки при замене распредвалов также увеличивают риск деформации кулачков и валов из-за несоответствия допусков и профилей, что влечет за собой необходимость полной переборки головки блока цилиндров. Рекомендуется использовать техническую документацию и сверять каталожные номера, чтобы избежать путаницы.

При выполнении регулировки клапанного зазора неверно установленный распредвал искажает параметры, что вызывает чрезмерный шум и снижение ресурса двигателя. Проверка фаз газораспределения с помощью индикаторов и специальных приборов позволяет выявить ошибки без демонтажа.

В совокупности, ошибки в распознавании распредвалов значительно увеличивают сроки ремонта и стоимость обслуживания двигателя К4М. Точная идентификация обеспечивает корректную настройку, оптимальную работу и продлевает срок службы силового агрегата.

Вопрос-ответ:

Как визуально отличить впускной распредвал от выпускного на двигателе К4М?

Впускной и выпускной распредвалы двигателя К4М отличаются по форме и профилю кулачков. Впускной распредвал имеет более плавные и меньшие по высоте кулачки, что связано с необходимостью обеспечивать оптимальный впуск воздушно-топливной смеси. Выпускной распредвал, наоборот, оснащён кулачками с более высоким подъёмом и острыми профилями, чтобы улучшить выпуск отработавших газов. Также на корпусе распредвалов часто есть маркировка или штампы, указывающие их назначение.

Можно ли определить впускной и выпускной распредвалы без снятия двигателя?

Да, это возможно при помощи проверки фазы газораспределения и визуального осмотра компонентов двигателя. Например, при снятом клапанной крышке можно сравнить профиль кулачков и их расположение относительно меток на шестернях. Кроме того, специалисты часто ориентируются на заводские маркировки на торце распредвала и на характер работы клапанов во время вращения коленвала.

Какие ошибки возникают при неправильном распознавании распредвалов К4М и как они влияют на работу двигателя?

Неверное определение впускного и выпускного распредвала может привести к неправильной установке фаз газораспределения. Это вызывает снижение мощности, нестабильную работу двигателя, повышенный расход топлива и даже риск механических повреждений. Например, если перепутать распредвалы, клапаны могут открываться не в нужный момент, что нарушит процесс наполнения и опорожнения цилиндров, ухудшая общие показатели двигателя.

Как техническая документация помогает в идентификации распредвалов двигателя К4М?

В технических руководствах и сервисных мануалах подробно описаны особенности каждого распредвала, включая их маркировку, конструктивные отличия и характеристики кулачков. Там же указаны каталожные номера и схемы установки. Использование такой документации помогает мастерам избежать ошибок и быстро определить, какой распредвал является впускным, а какой — выпускным, даже без визуального осмотра.

Какие методы проверки распредвалов на автомобиле позволяют отличить впускной от выпускного без демонтажа?

Один из методов — измерение фазы открытия клапанов с помощью диагностического оборудования и анализа работы двигателя на холостом ходу. Также можно выполнить осмотр через клапанную крышку, определяя профиль кулачков и направление их наклона. Иногда применяют стробоскоп или специальные датчики для считывания сигнала с датчиков распредвалов, что позволяет установить назначение каждого распредвала.

Как визуально отличить впускной распредвал от выпускного на двигателе К4М?

Впускной и выпускной распредвалы двигателя К4М имеют отличия в форме и расположении кулачков, которые отвечают за открытие и закрытие клапанов. Впускной распредвал обычно оснащён кулачками с меньшей высотой и более плавным профилем, что обеспечивает более мягкое открытие впускных клапанов для улучшения наполнения цилиндров воздухом. Выпускной распредвал, напротив, имеет более острые и высокие кулачки, предназначенные для быстрого и полного выпуска отработанных газов. При осмотре детали обращайте внимание на маркировки и каталожные номера, а также на характерный износ кулачков — впускные кулачки обычно меньше подвержены сильному износу, чем выпускные из-за разницы в температурных нагрузках.
