Am loop antenna для чего

Антенна AM loop представляет собой катушку индуктивности с замкнутой петлёй, специально сконструированную для приёма амплитудной модуляции (AM) на средних и длинных волнах. В отличие от обычных дипольных или штыревых антенн, loop-антенна обеспечивает направленный приём сигнала с высоким коэффициентом подавления помех, что особенно важно при работе в городских условиях с высоким уровнем электромагнитного шума.

Принцип работы основан на индукции электромагнитного поля, проходящего через площадь петли. За счёт малых размеров и специфической конструкции, AM loop минимизирует влияние внешних радиочастотных помех и позволяет точно настроить приём на требуемую частоту, используя дополнительный контур настройки или согласующее устройство. Это значительно повышает качество приёма слабых и удалённых радиостанций.

На практике такие антенны широко применяются в радиолюбительских установках, бытовых радиоприёмниках и специализированных измерительных приборах для оценки уровня сигнала. Использование AM loop оправдано там, где требуется высокая селективность и устойчивость к наведённым помехам, а также компактность конструкции. Правильный подбор параметров катушки и контура позволяет адаптировать антенну под конкретные частотные диапазоны и условия приёма.

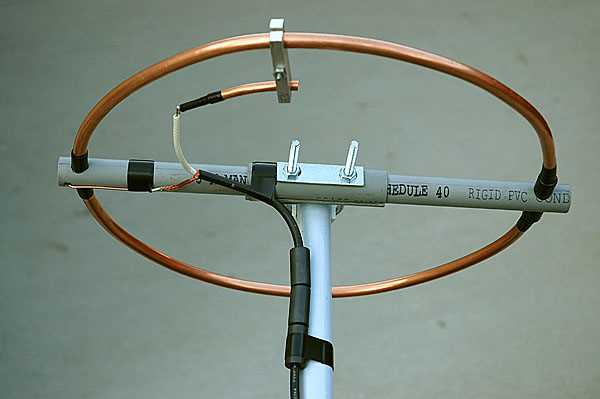

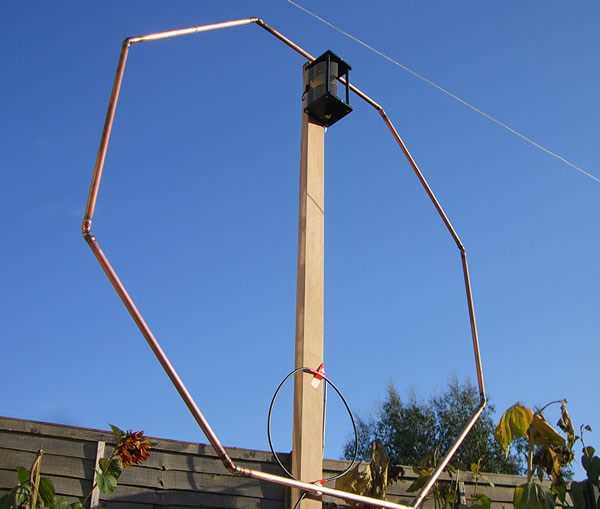

Для чего нужна антенна AM loop: принцип работы и применение

Антенна AM loop предназначена для приёма средневолнового и длинноволнового диапазонов радиосигналов, обеспечивая улучшенную селективность и подавление помех. Её конструкция представляет собой замкнутый контур из проводника, часто с ферритовым сердечником, который усиливает магнитную составляющую электромагнитной волны.

Принцип работы основан на наведении электродвижущей силы в контуре при изменении магнитного поля, создаваемого радиосигналом. Благодаря небольшому размеру и замкнутой форме, AM loop эффективно принимает магнитную составляющую сигнала, снижая влияние электрических помех и обеспечивая стабильное качество приёма.

Основное применение таких антенн – приём AM-радиостанций в бытовых радиоприёмниках и специализированных устройствах, где требуется компактный и направленный приёмник с высокой чувствительностью. Использование ферритового сердечника позволяет значительно уменьшить габариты антенны без потери эффективности.

Кроме того, AM loop широко применяются в системах радиомониторинга и приёмных установках, где важна точная настройка на частоту и подавление помех. Регулируемая конструкция контура позволяет оптимизировать приём для конкретных частотных диапазонов, что критично в условиях плотной радиочастотной среды.

Как устроена AM loop антенна и из чего состоит

AM loop антенна представляет собой контур из провода, замкнутый в кольцо с небольшой площадью, обычно от 0,1 до 1 квадратного метра. Основным элементом служит виток медного провода с диаметром 20–40 мм, намотанный от 10 до 30 витков, что зависит от частоты приема и требуемой чувствительности.

Каркас антенны изготавливают из негерметичного диэлектрика, например пластика или дерева, чтобы минимизировать влияние на электромагнитное поле. Для повышения эффективности часто используется ферритовый сердечник, расположенный внутри петли, который увеличивает индуктивность и позволяет уменьшить размеры конструкции.

Важным компонентом является контурная катушка, соединенная с подстроечным конденсатором, обеспечивающим настройку резонансной частоты. Конденсатор может иметь емкость от 10 до 500 пФ с возможностью точной регулировки. Это позволяет подстроить антенну под конкретный диапазон AM частот (обычно 530–1700 кГц).

Выходной сигнал снимается с точки согласования катушки, которая обеспечивает оптимальное согласование с приемником. Часто применяется схема с разделительным конденсатором для гальванической развязки и подавления помех.

Для снижения влияния внешних электромагнитных помех и улучшения направленности используется ферритовая или металлическая экранировка корпуса, но она не должна закрывать сам виток, чтобы не снижать чувствительность.

Особенности приема сигналов AM с помощью петлевой антенны

Петлевая антенна AM (AM loop) отличается высокой селективностью и низким уровнем внешних помех, что критично для качественного приема средневолновых и длинноволновых диапазонов. За счет индуктивной конструкции она эффективно подавляет электромагнитные шумы, особенно от силовых линий и бытовых приборов.

Основные особенности приема:

• Направленность. Петлевая антенна обладает характерной направленной диаграммой, что позволяет уменьшить влияние помех с боковых и задних направлений. Поворачивая антенну, можно оптимизировать уровень сигнала и минимизировать наводки.
• Высокая добротность контура. Для повышения чувствительности и избирательности используют LC-контур с настраиваемой емкостью. Регулировка резонансной частоты позволяет точнее захватывать нужный канал AM.
• Импеданс. Петлевая антенна имеет сравнительно высокий импеданс, что требует согласования с входом приемника через трансформатор или предусилитель для минимизации потерь.
• Размеры. Эффективность напрямую зависит от площади петли – оптимальный размер находится в диапазоне 0.1–1 м² для бытовых условий. Меньшие размеры снижают уровень принимаемого сигнала и увеличивают чувствительность к помехам.

Рекомендации по эксплуатации:

1. Размещайте антенну вдали от металлических конструкций и источников электромагнитного шума для сохранения высокой помехозащищенности.
2. Используйте поворотный механизм для точной настройки направления максимального приема сигнала.
3. Интегрируйте в цепь предусилитель с низким уровнем шума при слабом сигнале или больших помехах.
4. Регулярно проверяйте состояние контактов и подстроечных элементов LC-контура для стабильного резонанса на нужной частоте.

Петлевая антенна AM обеспечивает преимущество в условиях сложного радиополя и является оптимальным выбором для улучшения качества приема при работе с амплитудной модуляцией.

Как правильно настроить AM loop антенну для улучшения приема

Настройка AM loop антенны начинается с выбора оптимального положения и ориентации, так как антенна наиболее эффективно принимает электромагнитное поле, перпендикулярное её плоскости.

• Разместите антенну вдали от металлических конструкций и источников электромагнитных помех (компьютеры, бытовая техника), чтобы минимизировать наводки и шумы.
• Поворачивайте антенну вокруг вертикальной оси с шагом 10–15° для поиска направления с максимальным уровнем сигнала. Обычно сигнал достигает максимума, когда плоскость петли ориентирована перпендикулярно направлению на радиостанцию.

Настройка резонансного контура AM loop антенны является ключевым моментом для повышения селективности и чувствительности.

1. Используйте встроенный или внешний подстроечный конденсатор для точной настройки частоты резонанса петли на частоту принимаемой радиостанции.
2. Добейтесь минимального уровня отражённой энергии, отслеживая индикатор согласования или уровень шума на приёмнике.
3. Периодически корректируйте настройку в зависимости от изменений условий приема и смещения частоты сигнала.

Для усиления сигнала можно подключить петлю через низкоуровневый предусилитель, но следует контролировать уровень искажения и шумов.

• Проверьте качество контактов и целостность проводников петли, так как сопротивление и потеря сигнала возрастают при коррозии и плохих соединениях.
• Регулярно очищайте антенну и при необходимости подтягивайте крепления для стабильного механического контакта.

Правильная настройка AM loop антенны требует систематического тестирования разных положений и параметров, что обеспечивает максимально чистый и устойчивый прием AM-радиостанций.

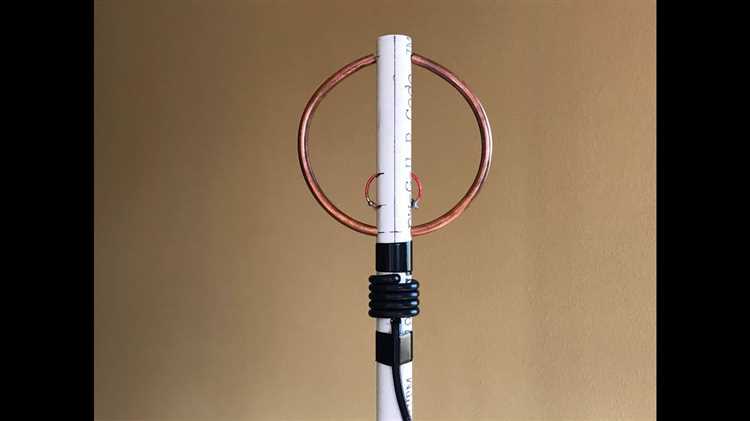

Роль AM loop антенны в снижении помех и шумов

AM loop антенна обладает высокой избирательностью за счет узкой диаграммы направленности, что позволяет минимизировать влияние помех с боковых и задних направлений. Ее конструкция формирует магнитное поле с минимальным электрическим компонентом, снижая восприимчивость к электромагнитным помехам, исходящим от бытовой техники и сетевых устройств.

Основным механизмом подавления шумов является возможность поворота антенны для оптимального позиционирования в пространстве. Правильный угол ориентации уменьшает уровень индуцированных помех, что особенно эффективно в условиях плотной городской застройки с множеством источников радиопомех.

Использование AM loop антенн уменьшает влияние индуктивных и ёмкостных наводок благодаря своей конструкции с ферритовым сердечником и экранированным витком, что стабилизирует принимаемый сигнал и улучшает соотношение сигнал/шум. Для максимального эффекта рекомендуется размещать антенну вдали от крупных металлических конструкций и источников электромагнитного излучения.

В отличие от штыревых антенн, AM loop демонстрирует устойчивость к наводкам промышленного шума и статических разрядов, что позволяет значительно улучшить качество приема AM-диапазона без дополнительной аппаратной фильтрации. Это делает её незаменимой в системах с ограниченным уровнем помехозащиты.

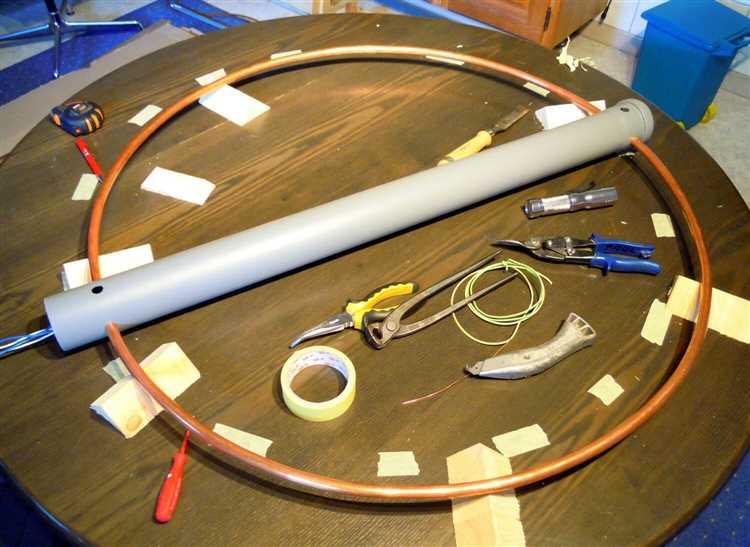

Применение AM loop антенн в радиоприемниках и трансиверах

AM loop антенны широко используются в радиоприемниках для приема средневолнового (MW) и длинноволнового (LW) диапазонов. Их компактный размер и высокая избирательность позволяют значительно улучшить качество приема в условиях сильных помех и близкого расположения источников помех. Основное преимущество – направленность, которая помогает минимизировать влияние соседних станций за счет изменения ориентации рамки.

В трансиверах AM loop антенны применяются для приема слабых сигналов в условиях ограниченного пространства, например, в переносных и автомобильных радиостанциях. Конструкция с ферритовым сердечником обеспечивает усиление индуктивности и стабильность настройки, что критично при быстрой перестройке диапазона. Рамочные антенны также снижают влияние электромагнитных помех, улучшая соотношение сигнал/шум.

Для эффективной работы рекомендуется использовать AM loop антенны с возможностью точной механической или электронной настройки резонансной частоты. Оптимальная добротность контура позволяет добиться максимальной чувствительности без значительного искажения сигнала. В устройствах с автоматической подстройкой частоты антенны такого типа обеспечивают стабильную работу при смене условий приема.

В условиях городской застройки AM loop антенны показывают высокую устойчивость к индустриальным помехам, что делает их предпочтительным выбором для бытовых радиоприемников. В радиолюбительских трансиверах рамочные антенны служат дополнением к внешним дипольным и длиннополостным антеннам, расширяя возможности по приему AM-сигналов на низких частотах с минимальными затратами по площади.

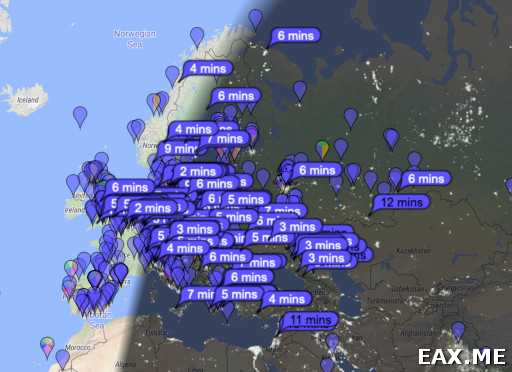

Использование AM loop антенн в системах коротковолновой связи

AM loop антенны применяются в коротковолновой связи для повышения избирательности и подавления помех за счёт направленного приема сигнала. Основное преимущество – компактные размеры при эффективном приёме диапазона от 3 до 30 МГц.

В системах КВ связи AM loop антенна служит для приёма слабых сигналов в условиях сильных помех, обеспечивая улучшенное отношение сигнал/шум. Часто используются многовитковые контурные конструкции с ферритовым сердечником для увеличения добротности и повышения чувствительности.

Принцип работы основывается на наведённой электромагнитной индукции: контур реагирует преимущественно на магнитную составляющую волны, что снижает влияние электрических помех от бытовых и промышленных источников.

Для оптимальной настройки в КВ системах рекомендуется использовать антенны с регулируемым конденсатором, позволяющим подстроить резонансную частоту под нужный диапазон. Это обеспечивает максимальное усиление сигнала и минимальные потери.

AM loop антенны эффективно применяются в портативных радиостанциях, приёмниках для мониторинга КВ диапазонов и в аматорских радиостанциях, где важна направленность и высокая селективность без необходимости больших площадей установки.

Для улучшения работы в условиях многолучевого распространения целесообразно сочетать несколько AM loop антенн с фазовым сдвигом, что позволяет формировать направленную диаграмму направленности и подавлять интерференционные сигналы.

Советы по выбору и установке AM loop антенн в домашних условиях

При выборе AM loop антенны обращайте внимание на материал провода – медь с эмалевой изоляцией обеспечивает минимальные потери и высокую чувствительность. Диаметр петли напрямую влияет на диапазон частот и эффективность приема: оптимальный размер для домашнего использования – от 50 до 100 см в диаметре.

Конструкция должна позволять изменять положение или ориентацию петли. Это критично для подавления помех и улучшения приема сигнала в конкретном помещении. Антенны с поворотным механизмом или регулируемым углом наклона обеспечат более точную настройку.

Устанавливайте антенну как можно дальше от источников электромагнитных помех – бытовой техники, маршрутизаторов и энергосетей. Оптимальное место – оконный проем с направлением на передающую станцию или высокая стена с минимальными металлическими конструкциями вокруг.

Подключение к радиоприемнику должно быть выполнено через коаксиальный кабель с минимальной длиной, чтобы уменьшить потери сигнала. Используйте разъемы с качественным контактом и избегайте лишних переходников.

Для повышения селективности и снижения фона рекомендуется дополнительно экранировать антенну с помощью металлической сетки или фольги, соблюдая зазор между петлей и экраном не менее 2-3 см, чтобы не снижать индуктивность.

Регулярно проверяйте целостность проводов и надежность соединений, особенно если антенна установлена в местах с изменяющейся температурой или влажностью. Коррозия и ослабление контактов снижают качество приема.

Если планируется использование антенны для приема широкого диапазона AM частот, стоит предусмотреть возможность подключения к согласующему устройству (тюнеру) для оптимальной подстройки параметров петли под конкретную частоту.

Вопрос-ответ:

Для чего в радиоприёмниках используют антенну AM loop?

Антенна AM loop применяется для приёма средневолновых и длинноволновых радиосигналов. Она обеспечивает лучшее качество приёма и уменьшает влияние помех по сравнению с обычными проволочными антеннами. Благодаря своей конструкции она чувствительна к электромагнитным волнам определённой частоты, что позволяет выделять нужный радиосигнал.

Как работает антенна типа AM loop?

Антенна AM loop представляет собой замкнутую контурную катушку, которая наводит в себе переменный ток под действием электромагнитных волн. Изменение магнитного поля, создаваемого радиосигналом, вызывает ток в катушке, который затем усиливается и обрабатывается радиоприёмником. Такая конструкция обеспечивает направленность приёма и снижение помех, так как контур воспринимает в основном магнитную составляющую волны.

В каких устройствах применяют AM loop, кроме традиционных радиоприёмников?

Кроме радиоприёмников, антенны AM loop находят применение в радиолюбительских установках, устройствах для радиоизмерений и некоторых системах навигации. Их компактность и способность принимать слабые сигналы делают их удобными для использования там, где важна высокая чувствительность и стабильность приёма.

Почему AM loop считается предпочтительной антенной для приёма средних волн?

AM loop часто выбирают для приёма средних волн, потому что она хорошо выделяет нужный сигнал, снижая влияние внешних помех и шумов. За счёт своей конструкции она менее подвержена электромагнитным наводкам от бытовых приборов и сетевых помех, что позволяет получать более чистое звучание радиостанций даже в условиях городской зашумлённости.
