Фотодиод – полупроводниковый прибор, который преобразует световое излучение в электрический ток. Основной рабочий принцип фотодиода основан на эффекте внутреннего фотогальванического преобразования. Его чувствительность к свету выражается в быстром отклике на изменение интенсивности излучения, что позволяет использовать фотодиоды в оптических датчиках, системах измерения и коммуникациях.
Светодиод – полупроводниковый источник света, излучающий при прохождении электрического тока. Эффективность преобразования электрической энергии в свет достигает 20-40%, что делает светодиоды популярными в освещении, индикаторах и дисплеях. Их спектр излучения зависит от используемых материалов и конструкции, что позволяет получать широкий диапазон цветов без применения фильтров.
Ключевые характеристики фотодиодов включают: высокий коэффициент преобразования света в ток, низкий уровень темнового тока и широкий спектр чувствительности, охватывающий ультрафиолет, видимый и инфракрасный диапазоны. Для светодиодов важны яркость, спектральная эффективность и срок службы, достигающий десятков тысяч часов.
В применении фотодиоды предпочтительны там, где требуется точное детектирование световых сигналов и высокая скорость реакции. Светодиоды оптимальны для энергосберегающего освещения, индикации и визуальных эффектов. Различия в структуре и принципах работы определяют выбор прибора в зависимости от технической задачи.
Принцип работы фотодиода и светодиода в повседневных устройствах

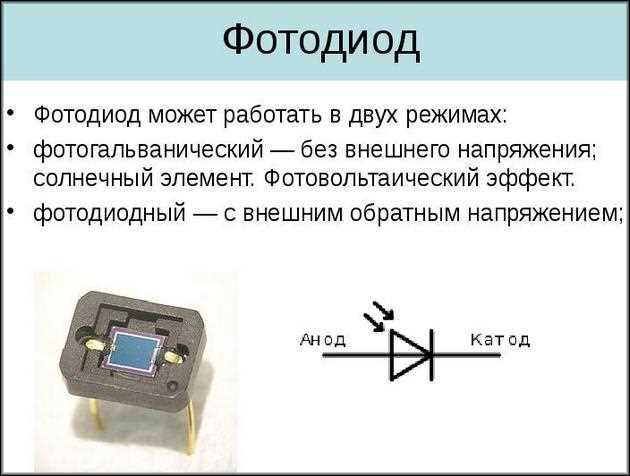

Фотодиод – полупроводниковый прибор, преобразующий свет в электрический ток. При попадании фотонов на p-n переход фотодиода происходит генерация электронно-дырочных пар, что вызывает появление фототока. Чем выше интенсивность освещения, тем больше ток. В повседневных устройствах фотодиоды применяются в системах автоматического регулирования освещения, пультах дистанционного управления, датчиках присутствия и измерительных приборах.
- Часто используется в оптических мышах для фиксации движения по поверхности;
- В фотодатчиках безопасности – реагирует на прерывание светового луча;
- В измерительных системах для контроля уровня освещенности;
- В оптических коммуникациях для приёма сигнала.
Светодиод – полупроводниковый прибор, преобразующий электрический ток в свет. При прямом смещении p-n перехода электроны и дырки рекомбинируют, излучая фотоны с длиной волны, зависящей от материала и конструкции. В устройствах освещения и индикаторов светодиоды обеспечивают энергоэффективное и долговечное свечение.
- В индикаторах включения и состояния оборудования;
- В подсветке экранов и клавиатур;
- В бытовом и уличном освещении с низким энергопотреблением;
- В автомобильных фарах и стоп-сигналах.
Для корректного применения важно учитывать характеристики:
- Напряжение прямого смещения светодиода обычно от 1,8 В до 3,3 В, ток – от 10 до 30 мА;
- Фотодиоды требуют подключения к цепям с обратным смещением для повышения чувствительности и снижения шумов;
- Температурный режим влияет на спектр излучения светодиода и чувствительность фотодиода;
- При проектировании устройств следует учитывать рабочие диапазоны интенсивности света и тока для стабильной работы.
Основные электрические параметры фотодиодов и светодиодов
Фотодиоды характеризуются обратным током, который при отсутствии освещения обычно не превышает единиц наноампер, что влияет на чувствительность и точность измерений. Рабочее напряжение фотодиода в режиме обратного смещения лежит в диапазоне от 5 до 30 В, при этом увеличение напряжения улучшает скорость отклика, но может повышать шумы.
Светодиоды управляются прямым током, типичные значения рабочего тока варьируются от 10 до 30 мА, максимальный прямой ток часто ограничен 50–100 мА для стандартных корпусов. Прямое напряжение зависит от материала полупроводника и спектра свечения: красные диоды имеют напряжение около 1,8–2,2 В, синие и белые – 2,8–3,6 В.
Важным параметром фотодиодов является скорость отклика, определяемая временем нарастания и спада фототока, которая обычно составляет от десятков до сотен наносекунд, что важно для быстродействующих систем. У светодиодов ключевой характеристикой является максимальная мощность рассеиваемая на корпусе, обычно до 150 мВт для малогабаритных моделей, что определяет условия теплоотвода.
Параметры шума у фотодиодов влияют на минимальный детектируемый уровень света и зависят от тока темнового тока и внутреннего сопротивления. Для светодиодов критично соблюдение режима работы, чтобы избежать перегрева, который снижает срок службы и яркость.
Рекомендации по эксплуатации включают выбор фотодиода с минимальным обратным током для точных измерений и применение стабилизированного обратного напряжения. Для светодиодов важна установка токоограничивающего резистора, рассчитываемого по формуле: R = (Uпит — Uпр) / Iпр, где Uпит – питающее напряжение, Uпр – прямое напряжение диода, Iпр – рабочий ток.
Различия в спектральных свойствах и излучении
Фотодиоды и светодиоды имеют принципиально разные спектральные характеристики, обусловленные их функциями и материалами изготовления. Светодиоды излучают свет в узком спектральном диапазоне, типично от 10 до 40 нм по ширине линии излучения. Цвет света определяется шириной запрещённой зоны полупроводника и может варьироваться от ультрафиолетового (примерно 365 нм) до инфракрасного диапазона (до 1550 нм).
Фотодиоды, наоборот, настроены на чувствительность в широком спектре, обычно от 400 до 1100 нм для кремниевых моделей. Их основная задача – преобразовывать падающее излучение в электрический сигнал, поэтому они не излучают свет, а лишь поглощают фотонный поток в определённой спектральной области.
Спектральная чувствительность фотодиодов зависит от типа полупроводника и конструктивных особенностей. Например, германиевые фотодиоды расширяют диапазон в инфракрасную область до 1600 нм, что важно для телекоммуникационных применений. В то время как светодиоды для визуального отображения чаще ориентированы на видимый спектр с длинами волн от 450 до 650 нм.
Рекомендуется подбирать светодиоды по спектральным характеристикам в зависимости от необходимого цвета и интенсивности свечения. Для фотодиодов важна максимальная совпадаемость чувствительности с длиной волны источника света, чтобы обеспечить высокую эффективность преобразования и минимизировать шумы.

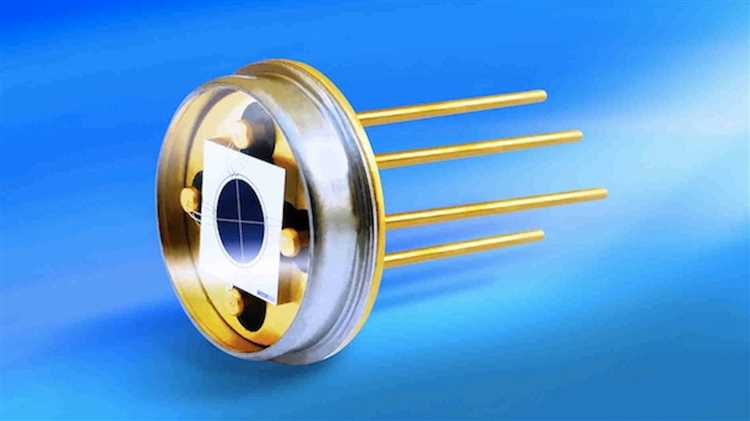

Области применения фотодиодов в измерениях и сенсорике
Фотодиоды широко используются в системах оптических измерений благодаря высокой чувствительности и быстродействию. В оптических датчиках расстояния фотодиоды фиксируют интенсивность отраженного света, что позволяет измерять точное расстояние с погрешностью до долей миллиметра.
В спектрофотометрах фотодиоды обеспечивают регистрацию интенсивности светового потока на разных длинах волн, что важно для анализа химического состава и концентрации веществ с точностью до нескольких процентов.
В системах контроля уровня жидкости фотодиоды работают в паре с источниками света, реагируя на изменения интенсивности проходящего или отраженного света, что позволяет фиксировать уровень с точностью до 1 мм без прямого контакта с жидкостью.
Фотодиоды используются в датчиках излучения и света для мониторинга окружающей среды и промышленного освещения, где они измеряют интенсивность видимого и инфракрасного диапазонов с диапазоном от 10^(-9) до 10^(-2) Вт/см².
В медицинской технике фотодиоды применяются в пульсоксиметрах и биосенсорах для регистрации изменений оптических характеристик тканей с частотой дискретизации свыше 1 кГц, что обеспечивает точность измерения параметров кровообращения.
Также фотодиоды востребованы в системах контроля качества продукции, например, для детектирования дефектов на производственных линиях с разрешением до 10 микрон, благодаря возможности быстрого преобразования светового сигнала в электрический.

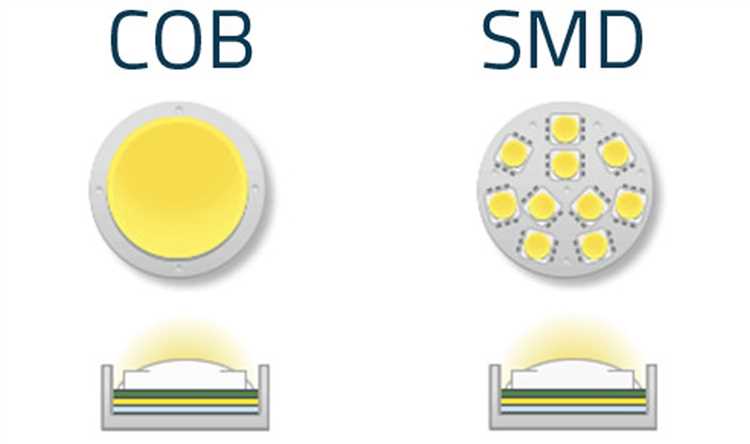

Использование светодиодов в освещении и индикации
Светодиоды применяются в бытовом, промышленном и архитектурном освещении благодаря высокой энергоэффективности – световая отдача современных моделей достигает 150 лм/Вт. Низкое тепловыделение позволяет использовать их в ограниченном пространстве и снижает требования к системе охлаждения.
В уличном и дорожном освещении светодиоды обеспечивают стабильную цветовую температуру от 2700 К до 6500 К, что влияет на комфорт и безопасность. Модуляция яркости позволяет реализовать системы умного управления освещением с адаптацией под условия окружающей среды.
В сфере индикации светодиоды востребованы благодаря быстрому времени отклика (до наносекунд), длительному сроку службы свыше 50 000 часов и возможности выбора цвета свечения без использования фильтров. Это используется в индикаторах состояния, панелях управления, дисплеях и сигнализации.
В портативных устройствах и бытовой электронике светодиоды применяются для уведомлений и подсветки, так как обеспечивают высокую яркость при низком энергопотреблении. Разнообразие форм-факторов и размеров упрощает интеграцию в компактные схемы.
Рекомендуется выбирать светодиоды с параметрами, соответствующими условиям эксплуатации: уровень защиты от влаги и пыли (IP-класс), рабочая температура, стабильность цвета при различных токах. Для индикации важна четкость и контрастность свечения при минимальном энергопотреблении.
Технические ограничения и особенности эксплуатации фотодиодов и светодиодов
Фотодиоды требуют точного соблюдения полярности при подключении, так как обратное напряжение превышающее 5 В может привести к необратимым повреждениям. Максимальный рабочий ток фотодиодов обычно не превышает 50 мА, что ограничивает их применение в высокомощных схемах без дополнительного усиления. Температурный диапазон эксплуатации фотодиодов обычно ограничен от –40°C до +85°C, при этом повышенная температура снижает чувствительность и увеличивает уровень темнового тока.
Светодиоды также чувствительны к превышению допустимого прямого тока – стандартные индикаторные диоды выдерживают до 20 мА, мощные – до нескольких ампер при использовании соответствующих драйверов. Перегрев уменьшает световой поток и сокращает срок службы: при температуре корпуса выше 85°C интенсивность свечения снижается на 30% за 1000 часов эксплуатации. Рекомендуется использование радиаторов или активного охлаждения для мощных светодиодов.
Для фотодиодов критична скорость отклика, которая зависит от площади активной зоны и емкости перехода. Типичные значения времени нарастания сигнала составляют от 10 нс до нескольких микросекунд, что накладывает ограничения на их применение в высокочастотных системах. Светодиоды, в свою очередь, характеризуются временем включения и выключения порядка десятков наносекунд, что позволяет использовать их в оптической связи и высокоскоростных индикациях.
Влияние внешних факторов на работу фотодиодов проявляется в виде фототока, вызванного паразитным освещением, поэтому в приборах применяют оптические фильтры или экраны. Светодиоды требуют стабильного источника питания с ограничением тока для предотвращения повреждений и нестабильного свечения. Допускается использование драйверов с ШИМ-регулировкой для управления яркостью.
| Параметр | Фотодиод | Светодиод |
|---|---|---|
| Максимальное прямое напряжение | Около 5 В (обратное напряжение) | 2–3 В (прямое напряжение) |
| Максимальный ток | До 50 мА | 20 мА (стандартные), до нескольких ампер (мощные) |
| Диапазон рабочих температур | –40°C…+85°C | –40°C…+85°C (зависит от корпуса и охлаждения) |
| Время отклика | 10 нс – мкс | Несколько десятков нс |
| Особенности эксплуатации | Требует защиты от паразитного освещения и обратного напряжения | Нужен стабилизированный ток и тепловое управление |
Выбор между фотодиодом и светодиодом для конкретных задач
Фотодиоды применяются для детектирования света и преобразования светового потока в электрический сигнал. Их выбирают в системах оптических датчиков, измерениях интенсивности освещения, фотометрии и телекоммуникациях, где требуется высокая чувствительность и быстродействие. Основное ограничение – необходимость в внешнем источнике излучения и стабильных условиях освещенности.
Светодиоды служат источниками направленного светового излучения с низким энергопотреблением и долгим сроком службы. Их используют для подсветки, индикации, передачи данных в оптоволокне и создания визуальных эффектов. При выборе светодиода важны параметры цветового спектра, световой мощности и угла рассеяния.
Для задач измерения интенсивности света, регистрации импульсов или фотосигналов предпочтительнее фотодиоды благодаря быстрому отклику и линейной зависимости выходного тока от освещенности. Если необходим источник света с конкретной длиной волны и низким энергопотреблением, выбор падает на светодиоды.
В системах обратной связи, где требуется одновременная передача и прием светового сигнала, используют комбинацию фотодиода и светодиода. В автоматике и робототехнике фотодиоды подходят для оптических датчиков расстояния и распознавания объектов, а светодиоды – для индикации состояния и освещения рабочих зон.
Для высокоскоростных оптических коммуникаций фотодиоды с PIN-структурой обеспечивают необходимую скорость и чувствительность. Светодиоды с узким спектром излучения применяются в передающих устройствах для минимизации потерь и интерференции.
При выборе учитывают рабочий диапазон температур, необходимую скорость отклика, уровень шума и требуемую мощность излучения. Например, в условиях сильных помех или нестабильного освещения фотодиоды с усилителями позволяют повысить точность измерений. Светодиоды предпочтительны в энергоэффективных световых системах и местах с ограниченным доступом к замене элементов.
Вопрос-ответ:
В чем технические различия между фотодиодом и светодиодом в работе с электрическим током?
Фотодиод предназначен для преобразования света в электрический сигнал и работает в режиме обратного смещения, когда через него протекает небольшой ток, зависящий от интенсивности падающего света. Светодиод же работает в прямом направлении, излучая свет при прохождении через него тока. Таким образом, фотодиод реагирует на внешнее световое воздействие, а светодиод создаёт свет, преобразуя электрическую энергию.
Какие сферы применения лучше подходят для фотодиодов, а где предпочтительнее использовать светодиоды?
Фотодиоды применяются в приборах, где нужно регистрировать или измерять световые сигналы — например, в оптических датчиках, системах безопасности, пультах дистанционного управления и спектроскопии. Светодиоды чаще используются для подсветки, индикаторов, сигнализации, а также в оптической связи как источники света. Выбор зависит от задачи: получение сигнала из света или генерация света для визуального восприятия или передачи информации.
Как спектральные характеристики фотодиодов и светодиодов влияют на их работу в конкретных устройствах?
Спектральный диапазон чувствительности фотодиода ограничен материалом полупроводника и структурой устройства, поэтому каждый тип фотодиода оптимален для определённого диапазона длин волн. Светодиоды излучают свет в узком спектральном диапазоне, определяемом составом полупроводника, что позволяет использовать их для цветовой индикации или узкополосных оптических систем. Совпадение спектральных характеристик между светодиодом и фотодиодом важно в системах оптической связи для максимальной эффективности передачи сигнала.
Какие технические ограничения стоит учитывать при эксплуатации фотодиодов и светодиодов в промышленных условиях?
Фотодиоды чувствительны к внешним условиям, таким как температура и уровень внешнего освещения, что может влиять на точность измерений. Кроме того, для стабильной работы фотодиодов необходимо правильное смещение и защита от помех. Светодиоды имеют ограничение по максимально допустимому току и нагреву: при перегреве уменьшается срок службы и яркость. При проектировании систем важно учитывать тепловой режим и условия окружающей среды, чтобы предотвратить деградацию и обеспечить долговременную работу устройств.
