Электронный блок управления автоматической коробкой передач (ЭБУ АКПП) на Nissan Maxima A33 размещён в моторном отсеке с левой стороны, рядом с лонжероном и под бачком тормозной жидкости. Доступ к нему ограничен множеством компонентов, включая воздуховоды и жгуты проводки, что требует аккуратного демонтажа этих элементов перед снятием блока.
Для точной идентификации ЭБУ следует ориентироваться на корпус с маркировкой от производителя, обычно это прямоугольный металлический блок с множеством разъёмов. В большинстве комплектаций Maxima A33 ЭБУ АКПП установлен в одной связке с основным ЭБУ двигателя, но разъёмы и кабельные трассы у них разные.
Перед началом работ необходимо обесточить систему, сняв минусовую клемму с аккумулятора. Также желательно снять аккумулятор и его площадку – это облегчит доступ к креплениям и разъёмам. При демонтаже не следует тянуть за проводку – разъёмы имеют фиксирующие защёлки, которые нужно отжимать аккуратно, во избежание повреждений.
Если планируется замена блока, необходимо учитывать, что ЭБУ АКПП на Maxima A33 прошивается под конкретную конфигурацию автомобиля. Подбор блока должен производиться строго по коду, указанному на наклейке или гравировке корпуса. Несовпадение версий может привести к сбоям в работе трансмиссии.
Где именно расположен ЭБУ АКПП в кузове A33
Электронный блок управления автоматической коробкой передач у Nissan Maxima в кузове A33 расположен в салоне автомобиля, за центральной консолью, с правой стороны от педального узла (для леворульных версий). Конкретно – за пластиковыми панелями, закрывающими центральный тоннель и нижнюю часть торпедо.
Для доступа к ЭБУ потребуется снять нижнюю облицовку панели приборов со стороны водителя и частично демонтировать боковую часть центральной консоли. Блок установлен в металлическом кронштейне и закреплён винтами. Рядом расположены разъёмы с жгутами проводки, уходящими к селектору АКПП и основному ЭБУ двигателя.
Перед демонтажем блока необходимо отключить аккумулятор, чтобы избежать ошибок и короткого замыкания при работе с электрической частью. Подключение нового или тестового ЭБУ выполняется через стандартные многоконтактные разъёмы, совместимые со штатной электросхемой автомобиля.
Некоторые версии Maxima A33, особенно японской сборки, могут иметь незначительное смещение ЭБУ АКПП ближе к центральному тоннелю, что связано с вариациями в комплектации. При затруднённом доступе рекомендуется использовать гибкий эндоскоп или зеркальце для визуального осмотра перед снятием панелей.
Как получить доступ к блоку управления без демонтажа лишних узлов
ЭБУ АКПП на Nissan Maxima A33 расположен в салоне автомобиля, за центральной консолью, с правой стороны тоннеля, ближе к переднему пассажиру. Для доступа к блоку не требуется снимать торпедо или элементы отопителя, достаточно аккуратно освободить боковую часть консоли со стороны пассажира.
Порядок действий:
Сначала отодвиньте переднее пассажирское сиденье максимально назад. Далее снимите пластиковую накладку боковой части тоннеля – она удерживается на защёлках. Используйте пластиковую лопатку или тонкую отвертку с обмоткой, чтобы не повредить обшивку. После снятия накладки станет видно металлическое основание и жгуты проводки. Блок управления закреплён на корпусе металлическим кронштейном и подключён стандартными разъёмами.
Подключение разъёмов: для отсоединения необходимо нажать фиксатор и аккуратно потянуть на себя. Не тяните за провода – используйте корпус штекера.
При работе с ЭБУ обязательно отключайте аккумуляторную батарею, чтобы исключить короткое замыкание или повреждение цепей.
Демонтаж сидений, панели приборов или коврового покрытия не требуется. Все манипуляции выполняются через открытый боковой доступ в течение 10–15 минут при наличии базового набора инструментов.
Визуальные ориентиры для быстрого нахождения ЭБУ
Блок управления АКПП на Nissan Maxima A33 расположен внутри салона, с правой стороны центральной консоли, за декоративной пластиковой накладкой. Чтобы быстро определить его местоположение, обратите внимание на следующие визуальные ориентиры:
1. Уровень переднего пассажирского коврика: ЭБУ находится на уровне передней части ковра, ближе к перегородке моторного отсека. Визуально ориентируйтесь на место, где ковролин переходит в пластиковую отделку панели.
2. Расположение воздуховодов: Снизу центральной консоли проходит воздуховод на ноги пассажира. ЭБУ размещён чуть ниже этого воздуховода, за пластиковой заглушкой или обшивкой, крепящейся на защёлках или саморезах.
3. Крепёжные элементы: Зафиксирован на металлическом кронштейне, прикрученном к кузову. Видны фишки с жгутами проводов, уходящими в сторону моторного отсека – это ключевой визуальный признак, подтверждающий, что вы нашли нужный блок.
4. Маркировка на корпусе: Корпус блока обычно металлический, с наклейкой, содержащей надпись «A/T CONTROL» или «TRANS CONTROL». Это помогает отличить ЭБУ АКПП от других электронных модулей.
Для доступа достаточно снять боковую крышку консоли с правой стороны, без демонтажа сидений или панели приборов. Этого достаточно, чтобы визуально обнаружить и идентифицировать блок.
Какие инструменты понадобятся для извлечения блока
Для снятия ЭБУ АКПП на Nissan Maxima A33 потребуется минимальный набор ручного инструмента. В большинстве случаев обходится без спецоборудования, но доступ к блоку ограничен, поэтому важно подобрать удобные приспособления.
Основной инструмент – трещотка с удлинителем и головкой на 10 мм. ЭБУ крепится болтами именно под этот размер, и без удлинителя добраться до них затруднительно из-за плотной компоновки элементов под торпедо.
Также потребуется плоская отвертка для отсоединения разъёмов. Защёлки на фишках фиксируются с усилием, поэтому использовать пальцы неудобно и риск повредить проводку повышается.
Если панель в нижней части уже не демонтировалась ранее, может понадобиться крестовая отвертка для снятия пластиковой защиты под перчаточным ящиком – она перекрывает доступ к блоку.
Для удобства работы в стеснённом пространстве рекомендуется использовать налобный фонарь. Освещения из салона обычно недостаточно, особенно при работе в тёмное время суток или в гараже.
Наконец, пригодится магнитный захват или телескопический пинцет на случай, если крепёж упадёт вглубь панели при демонтаже.
Особенности крепления и подключения ЭБУ на Maxima A33
Блок управления автоматической коробкой передач на Nissan Maxima A33 установлен на кронштейне под центральной консолью, с правой стороны от педального узла. Крепление выполнено при помощи двух болтов с головкой на 10 мм, которые фиксируют корпус блока к металлической основе кузова.
Доступ к болтам возможен после демонтажа нижней части консоли и пластиковых панелей в районе ног переднего пассажира. При работе необходимо использовать короткую трещотку или угловую отвертку, так как пространство ограничено.
Подключение ЭБУ осуществляется через один или два многоразъёмных жгута с фиксирующими замками. Тип разъёма – прямоугольный, с защёлкой, обеспечивающей плотный контакт. Перед отключением обязательно отключать аккумулятор, чтобы исключить короткое замыкание или сбои в памяти блока.
- Разъёмы имеют цветовую маркировку, что упрощает сборку при обратной установке.
- Проводка жгута АКПП идёт параллельно основному жгуту салона, и дополнительно закреплена пластиковыми хомутами на кузове.
- Корпус ЭБУ заземляется через кронштейн, поэтому важно обеспечить чистоту контакта при повторной установке.
При установке важно не перетягивать крепёж, чтобы не повредить резьбу на кузове или пластиковый корпус блока. После подключения разъёмов стоит проверить плотность фиксации и отсутствие люфта, особенно при пробеге автомобиля свыше 150 000 км, когда пластиковые защёлки могут терять упругость.

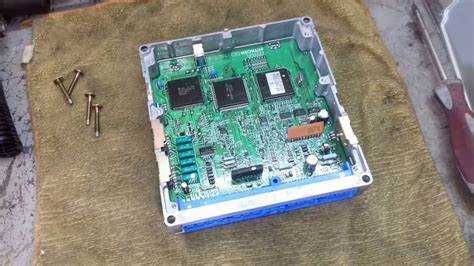

Как отличить ЭБУ АКПП от других блоков в той же зоне
В модели Nissan Maxima A33 блок управления автоматической коробкой передач расположен рядом с другими электронными модулями, что может затруднить его идентификацию. Чтобы точно определить ЭБУ АКПП, необходимо учитывать несколько признаков, позволяющих исключить путаницу с блоками ABS, SRS или моторным ЭБУ.
Во-первых, ЭБУ АКПП обычно закреплён под центральной консолью со стороны пассажира, ближе к перегородке моторного отсека. Его корпус металлический, прямоугольной формы, с одним или двумя разъёмами жгутов проводки.
Ключевой отличительный признак – маркировка. На корпусе блока должна быть наклейка с обозначением типа трансмиссии (например, RE4F04B), а также буквенно-цифровой код, начинающийся с «A» или «TCU» (Transmission Control Unit). Также на этикетке часто присутствует логотип Jatco – производителя АКПП для данной модели.
Разъёмы ЭБУ АКПП отличаются меньшим количеством контактов по сравнению с моторным ЭБУ и наличием проводов, идущих к соленоидам, датчику положения дросселя, датчику скорости и другим элементам трансмиссии. Цвет жгутов также может отличаться: у АКПП преобладают фиолетовые, синие и серые провода.
Для исключения ошибки следует обратить внимание на расположение блока: ЭБУ двигателя обычно монтируется ближе к левому щиту моторного отсека, блок ABS – в районе арки колеса или моторного щита, блок SRS – под центральным туннелем ближе к полу. ЭБУ АКПП находится выше, ближе к торпедо, за декоративной крышкой или шумоизоляцией.
Также можно воспользоваться технической документацией или расшифровкой по VIN-коду: для каждого варианта трансмиссии предусмотрен конкретный номер блока, который можно сопоставить с наклейкой на корпусе. Это особенно полезно при диагностике или замене.
