Выходной трансформатор в ламповом усилителе выполняет ключевую задачу – согласование высокого выходного сопротивления ламп с низкоомной нагрузкой акустической системы. От его конструкции и точности намотки напрямую зависит качество звука, уровень искажений и диапазон воспроизводимых частот.
Для намотки требуется тщательно подобрать параметры: индуктивность первичной обмотки должна быть не менее 5–10 Гн, а коэффициент трансформации – соответствовать импедансу выходной лампы и колонок. Например, для лампы EL34 при анодном сопротивлении 5 кОм и нагрузке 8 Ом потребуется трансформатор с коэффициентом около 25:1 по числу витков.
Основные элементы конструкции – первичная и вторичная обмотки, магнитопровод (чаще всего типа Ш-образного или П-образного профиля), межслойная изоляция и экранные прокладки. Оптимально использовать медный провод с термостойкой эмалью, а для снижения паразитной ёмкости – намотку секциями с чередованием половин первичной и вторичной обмоток.
Важно контролировать плотность укладки витков и минимизировать зазоры между слоями. Наличие межобмоточного экрана снижает уровень наводок и шумов. После намотки трансформатор следует пропитать в лаке для улучшения механической стабильности и изоляции.
Каждый этап требует точности и понимания взаимосвязей электрических и магнитных параметров. Самодельный выходной трансформатор может превзойти покупной при условии строгого соблюдения расчетов и технологии.
Выбор типа магнитопровода и его расчет под параметры усилителя
Тип магнитопровода напрямую влияет на эффективность и частотные характеристики выходного трансформатора. Для ламповых усилителей чаще всего используют броневые или стержневые магнитопроводы из электротехнической стали толщиной 0,35–0,5 мм с минимальными потерями на перемагничивание. Оптимальным выбором считается тип ШЛ с центральным стержнем, так как он обеспечивает приемлемый уровень рассеяния и хорошую симметрию обмоток.
Размер магнитопровода выбирается по мощности усилителя. Приблизительное правило: на каждые 10 Вт звуковой мощности требуется не менее 10 см² сечения сердечника. Например, для усилителя на 20 Вт потребуется магнитопровод с сечением не менее 20 см². Конкретное значение уточняется через расчет индукции и допустимой плотности потока.
Индукция в магнитопроводе должна находиться в диапазоне 0,8–1,2 Тл при частоте 50–60 Гц. При расчете учитывается напряжение на первичной обмотке, частота и активная площадь сечения сердечника. Используется формула:
**B = (U * 10⁸) / (4,44 * f * N * S)**, где:
U – амплитудное напряжение на первичной обмотке, В
f – частота, Гц
N – число витков
S – площадь сечения магнитопровода, см²
Важно учесть габаритную мощность магнитопровода (произведение сечения на длину среднего магнитного пути), которая определяет способность сердечника передавать мощность без насыщения. При превышении расчетной мощности увеличивается уровень искажений и снижается эффективность передачи низких частот.
Для широкополосных ламповых усилителей допустимое значение индукции стоит ограничить до 1 Тл, чтобы минимизировать гармонические искажения при воспроизведении частот ниже 50 Гц. Это требует увеличения количества витков и, как следствие, большей площади окна для размещения обмоток.
Не рекомендуется использовать магнитопроводы с зазором, предназначенные для дросселей, так как это существенно увеличит потери и снизит частотную характеристику трансформатора. Если применяется однотактная схема, зазор рассчитывается отдельно исходя из постоянной составляющей тока и допустимого значения индукции.

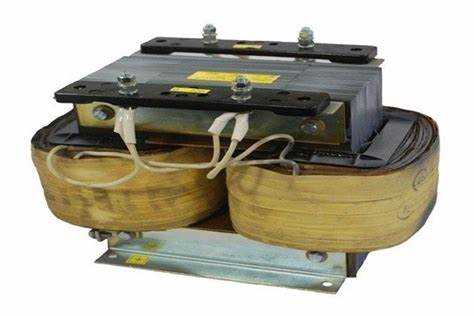

Определение количества витков первичной и вторичной обмоток
Расчёт количества витков начинается с анализа анодного напряжения, сопротивления нагрузки и требуемой выходной мощности. Для большинства ламповых усилителей типичное анодное напряжение составляет 250–400 В, а сопротивление нагрузки – 3,5–8 кОм в зависимости от используемой лампы. Исходя из закона Ома и уравнения мощности, сначала определяется требуемое напряжение на первичной обмотке.
Количество витков первичной обмотки (N₁) рассчитывается по формуле: N₁ = (U₁ × 10⁸) / (4,44 × f × B × S), где U₁ – амплитудное напряжение на первичной обмотке в вольтах, f – частота (обычно 50 Гц для НЧ-трансформатора), B – максимальная магнитная индукция в сердечнике (допустимо 0,8–1,2 Тл для железа марок Ш35 или ПЛ), S – сечение магнитопровода в см².
Для вторичной обмотки используется трансформационное соотношение: N₂ = N₁ / √(Rₐ / Rн), где Rₐ – сопротивление нагрузки лампы, а Rн – сопротивление нагрузки на выходе (например, 4 или 8 Ом). Важно учитывать коэффициент трансформации и фазосдвигающие потери – итоговое количество витков округляется с учётом допустимого отклонения напряжения ±5%.
Если усилитель рассчитан на две лампы в push-pull-конфигурации, сопротивление первичной обмотки делится пополам между половинами трансформатора, и расчёт N₁ производится для половины Rₐ, но при этом полное напряжение учитывается полностью.
Допустим, при Rₐ = 5 кОм и выходной мощности 10 Вт требуется амплитудное напряжение около 316 В. При использовании сердечника с площадью сечения 9 см², B = 1 Тл и частоте 50 Гц, получается N₁ ≈ 1600 витков. Для нагрузки 4 Ом вторичная обмотка должна иметь около 56 витков. Для 8 Ом – около 80 витков. Эти значения корректируются после практического замера и согласования с частотной характеристикой трансформатора.
Расчет и реализация межобмоточной изоляции
Межобмоточная изоляция критически важна для предотвращения пробоя между первичной и вторичной обмотками, особенно при высоковольтной эксплуатации. При расчёте необходимо учитывать рабочее напряжение, возможные перенапряжения, тип намотки и допустимые электрические поля для применяемых материалов.
Минимальное диэлектрическое расстояние между обмотками рассчитывается по формуле:
d ≥ (U * k) / E
где:
- U – максимальное межобмоточное напряжение, В;
- k – коэффициент запаса (рекомендуется ≥2);
- E – пробивная прочность изоляционного материала, В/мм.
Для ламповых усилителей с анодным напряжением 300–450 В и типовой конфигурацией трансформатора разрыв по постоянному напряжению между первичной и вторичной обмотками составляет порядка 300–400 В. При использовании конденсаторной развязки – до 600 В. Соответственно, при использовании кальки с пробивной прочностью 20–25 кВ/мм достаточно одного-двух слоёв для обеспечения запаса прочности.
Рекомендуемые материалы межобмоточной изоляции:
- Электрокартон толщиной 0,2–0,35 мм для механической прочности;
- Фторопластовая лента (FEP или ПТФЭ) при компактной намотке с повышенной надёжностью;
- Полиэфирная плёнка (Mylar, Hostaphan) с температурным классом не ниже B (130 °C);
- Пропитанная лакоткань для усиления стойкости к влаге и термоциклам.
Последовательность укладки межобмоточной изоляции:
- После окончания намотки первичной секции нанести один слой лакоткани или кальки с перехлёстом 5–10 мм.
- Обмотку плотно прижать к сердечнику и зафиксировать валиками из стеклоленты.
- Поверх уложить один или два слоя диэлектрика с диагональной намоткой, без складок и зазоров.
- При необходимости применить дополнительную экранирующую прослойку из медной фольги, соединённой с общим потенциалом (обычно – «земля»).
При реализации секционированной обмотки каждая граница секции также изолируется межслойным диэлектриком. На практике часто комбинируются материалы для достижения оптимального баланса между электрической прочностью, теплопроводностью и габаритами.
После завершения намотки весь трансформатор пропитывается термостойким лаком (например, ПФ-912 или ВЛ-941) для устранения воздушных включений, фиксации обмоток и повышения диэлектрической прочности изоляции.
Последовательность намотки и порядок чередования обмоток
При намотке выходного трансформатора для лампового усилителя важно соблюсти правильную последовательность обмоток, чтобы минимизировать паразитные индуктивности и потери на рассеяние. Основной принцип – чередование секций первичной и вторичной обмоток для улучшения связности магнитных потоков.
Рекомендуется начинать с половины первичной обмотки (P1), намотанной непосредственно на бумажную прокладку, размещённую поверх изоляции сердечника. Количество витков определяется расчетом, но важно учитывать равномерное распределение по ширине катушки и плотную укладку без зазоров.
После первого слоя первичной обмотки укладывается прокладка межобмоточной изоляции – минимум два слоя лакоткани или один слой майлара с покрытием из термостойкого картона. Затем наматывается половина вторичной обмотки (S1), рассчитанная на низкое напряжение и большой ток. Для нее используется провод увеличенного сечения с особо плотной укладкой.
Следующим слоем идёт вторая половина первичной обмотки (P2), что позволяет получить симметричное расположение первичной обмотки относительно вторичной. Завершает намотку вторая половина вторичной обмотки (S2), отделённая изоляцией от предыдущего слоя. Такая конфигурация – P1-S1-P2-S2 – обеспечивает минимальное рассеяние и улучшенный частотный диапазон.
Порядок чередования особенно критичен при использовании псевдотрёхсекционного способа, где каждая обмотка делится на две равные части для достижения равномерного распределения напряжений и уменьшения эффекта виток-витковой емкости.

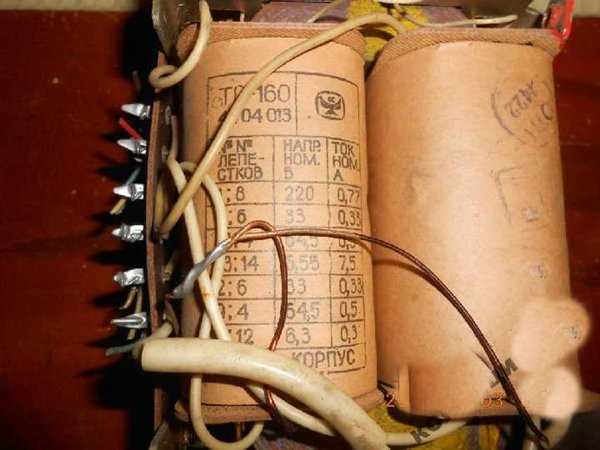

Выбор провода: сечение, марка и тип изоляции
При намотке выходного трансформатора для лампового усилителя критически важен точный выбор провода, соответствующий токовым нагрузкам и требованиям к изоляции. Сечение провода рассчитывается исходя из максимального тока в каждой из обмоток. Для первичной обмотки, подключаемой к анодам выходных ламп, допустимая плотность тока составляет не более 2,5 А/мм². Например, при токе 80 мА требуется медный провод сечением не менее 0,032 мм², что соответствует диаметру около 0,2 мм. Для вторичной обмотки, рассчитанной на низкое сопротивление нагрузки (обычно 4–8 Ом), ток может достигать 1–2 А, поэтому сечение следует увеличивать до 0,5–1 мм².
Рекомендуется использовать обмоточный медный провод марки ПЭТВ-2 или ПЭЛШО, обладающий термостойкой эмалью и способный выдерживать температуру до 180 °C. Эти марки обеспечивают надёжную изоляцию между витками при высокой плотности намотки. Для намоток с переменным напряжением выше 250 В, особенно в многоступенчатой конфигурации, предпочтительно выбирать провод с усиленной эмалью, например, ПЭТК-155.
Тип изоляции между секциями и обмотками зависит от межобмоточного напряжения. При разнице выше 200 В используется лавсановая, каптоновая или стеклотканевая лента толщиной 50–100 мкм с последующим пропиточным покрытием. Бумажная изоляция допустима только в маломощных конструкциях при дополнительной пропитке.
Важно избегать применения проводов с повреждённой эмалью или следами окисления – такие дефекты резко повышают риск межвиткового пробоя. Перед началом намотки провод следует осмотреть на просвет и при необходимости заменить. Для сложной секционной намотки желательно использовать провод одного диаметра на всю обмотку, избегая спаек, особенно в первичной цепи.

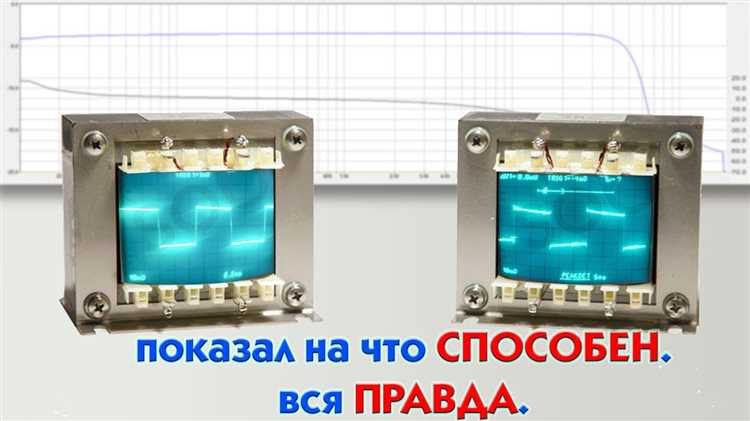

Минимизация паразитных емкостей и индуктивностей рассеяния
Паразитные емкости образуются между витками и слоями обмоток, ухудшая частотные характеристики трансформатора. Для их снижения важно применять узкую намотку с минимальным перекрытием витков, избегая чрезмерного натяжения провода, которое увеличивает контактные площади между витками.
Использование эмалированного провода с тонким, но прочным лаком снижает толщину изоляционного слоя и уменьшает емкостные эффекты. Разделение первичной и вторичной обмоток изоляционными прокладками из тонкого бумаги или полимерных пленок сокращает межобмоточную емкость до 5–10 пФ на квадратный сантиметр.
Для снижения индуктивности рассеяния оптимально чередовать витки обмоток или применять секционирование. Намотка вторичной обмотки слоями с постоянным направлением витков и равномерным распределением по сердечнику уменьшает локальные поля, вызывающие рассеяние.
Использование высокочастотных ферритовых сердечников с малой утечкой магнитного поля также способствует уменьшению индуктивности рассеяния. Для классических ламповых трансформаторов предпочтительнее применять пакеты из кремнистой электротехнической стали с точным подгоном пластин.
Контроль качества намотки – отсутствие перекрутов и защемлений провода – обеспечивает стабильное распределение поля и минимальные паразитные параметры. Измерение емкостей между обмотками методом мостов высокой точности позволяет оценить качество и корректировать технологию намотки.

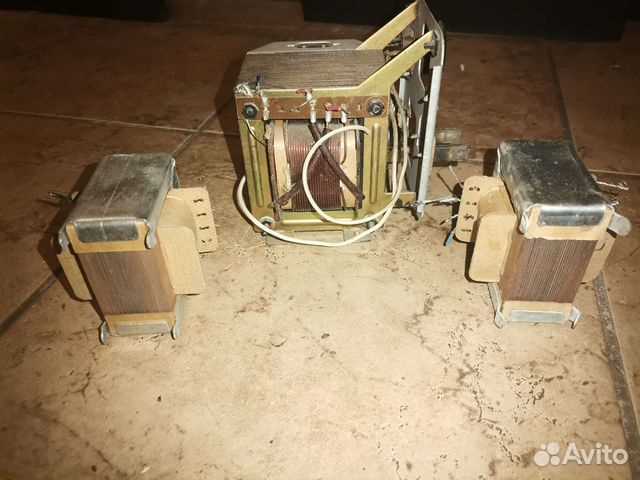

Проверка и тестирование трансформатора после намотки
Первый этап проверки – измерение сопротивления обмоток мультиметром. Сопротивление первичной и вторичной обмоток должно соответствовать расчетным значениям с допуском не более ±5%. Значительно заниженное сопротивление может свидетельствовать о коротком замыкании витков, завышенное – о неплотной намотке или повреждении провода.
Далее необходимо проверить межвитковую изоляцию с помощью мегомметра при напряжении от 500 В. Сопротивление изоляции должно быть не менее 10 МОм. Пониженное значение указывает на возможные пробои или загрязнения изоляционного слоя.
После электрических измерений проводят проверку трансформатора под нагрузкой. Для этого подключают трансформатор к источнику сигнала с частотой 1 кГц и измеряют коэффициент трансформации на нагрузке, близкой к номинальной. Отклонение коэффициента более чем на 2% требует анализа намотки на возможные ошибки.
Контроль индуктивности первичной обмотки с помощью L-метра помогает оценить магнитные характеристики и правильность намотки. Индуктивность должна совпадать с расчетным значением, рассчитанным по формуле L = (N² * μ * A) / l, где N – число витков, μ – магнитная проницаемость сердечника, A – площадь сечения магнитопровода, l – длина магнитного пути.
Тестирование на наличие паразитных емкостей и индуктивностей выполняется измерением емкостного и индуктивного сопротивления в высокочастотном диапазоне. Для этого используют анализатор цепей или LCR-метр с функцией измерения при частоте до 1 МГц. Высокие паразитные параметры могут привести к ухудшению АЧХ усилителя.
Финальный этап – проверка трансформатора в составе усилителя с контролем температуры и стабильности выходного сигнала при максимальной нагрузке в течение 30–60 минут. Перегрев более 40 °C или искажения сигнала свидетельствуют о проблемах с намоткой или магнитопроводом.
Вопрос-ответ:
Как правильно определить количество витков для первичной и вторичной обмоток выходного трансформатора лампового усилителя?
Количество витков рассчитывается на основе номинального сопротивления нагрузки и требуемого коэффициента трансформации. Для первичной обмотки обычно задают определённое количество витков на вольт, учитывая тип лампы и выходную мощность. Вторичная обмотка рассчитывается, исходя из сопротивления акустической системы (например, 4 или 8 Ом) и требуемого коэффициента передачи сигнала. Точный подсчёт зависит от выбранного магнитопровода, материала и частотных характеристик усилителя.
Какие типы провода лучше использовать для намотки выходного трансформатора и почему?
Чаще всего применяют эмалированный медный провод с тонкой и устойчивой изоляцией. Медный провод обеспечивает хорошую проводимость и минимальные потери. Толщина провода выбирается в зависимости от силы тока: для первичной обмотки требуется более толстый провод, для вторичной – тоньше. Изоляция должна выдерживать рабочее напряжение и температурные условия, а также минимизировать паразитные емкости.
Как влияет порядок намотки обмоток на параметры выходного трансформатора?
Последовательность и расположение обмоток влияет на паразитные емкости и индуктивности рассеяния, которые могут ухудшать качество звука и вызывать потерю частотного диапазона. Обычно первичную обмотку наматывают ближе к сердечнику, а вторичную – сверху, разделяя их слоями изоляции. Чередование и аккуратность намотки снижают наводки и повышают стабильность работы усилителя.
Какие методы проверки трансформатора после намотки можно использовать для оценки его качества?
Основные методы включают измерение сопротивления обмоток мультиметром, проверку индуктивности с помощью LCR-метра, а также измерение коэффициента трансформации с помощью генератора и осциллографа. Проверяют отсутствие коротких замыканий и целостность изоляции. Дополнительно можно оценить уровень паразитных емкостей и индуктивностей рассеяния, влияющих на частотный отклик.
Какие ошибки чаще всего допускают при намотке выходного трансформатора для лампового усилителя?
Часто встречаются неправильный выбор толщины провода, что ведёт к перегреву или излишним потерям, нарушение изоляции между слоями, приводящее к коротким замыканиям, и неправильная последовательность обмоток, что ухудшает характеристики по частоте. Также распространена неаккуратная намотка с перекручиваниями, которая повышает паразитные индуктивности и снижает качество сигнала.
Как правильно рассчитать количество витков первичной обмотки выходного трансформатора для лампового усилителя?
Расчет количества витков первичной обмотки начинается с определения необходимого коэффициента трансформации, который зависит от рабочей частоты и сопротивления нагрузки лампы. Для этого обычно учитывают напряжение питания и ток, который будет проходить через первичную обмотку. Основным параметром является индуктивность первичной обмотки, которая должна быть достаточно высокой, чтобы избежать потерь на низких частотах. Обычно рассчитывают количество витков по формуле, учитывая площадь сечения сердечника и магнитную проницаемость материала. На практике рекомендуется использовать справочные данные производителя сердечников или опытные значения, так как точные формулы не всегда дают полный результат из-за влияния паразитных эффектов.
Какие методы применяют для уменьшения паразитных емкостей и индуктивностей в выходном трансформаторе?
Для снижения паразитных емкостей и индуктивностей в трансформаторе используют несколько подходов. Во-первых, обмотки наматывают так, чтобы минимизировать перекрытие витков с разными потенциалами — например, применяют секционную намотку или располагают обмотки последовательно с изоляционными прокладками. Во-вторых, важно правильно выбирать диаметр и тип провода: тонкий провод снижает емкостные эффекты, но увеличивает сопротивление. Кроме того, витки стараются распределять равномерно и плотно, уменьшая воздушные зазоры. Для критичных частот можно использовать экранирование или специальные конструкции сердечника. Все эти меры помогают улучшить передачу сигнала и снизить искажения на высоких частотах.
