Переменный ток (AC) представляет собой электрический ток, который меняет направление и амплитуду во времени. Для измерений с использованием мультиметра важно правильно выбрать режим и корректно интерпретировать данные, так как ошибочные настройки могут привести к неверным показаниям или повреждению оборудования.
При работе с мультиметром для измерения переменного тока первым шагом является установка прибора в соответствующий режим. Для этого необходимо обратить внимание на символы, обозначающие переменный ток. Обычно это буква «V» с волноподобным знаком рядом, указывающая на измерение напряжения переменного тока. Для измерения силы тока используется аналогичное обозначение, но с символом ампер.
Важно учитывать, что мультиметры, предназначенные для измерений переменного тока, могут работать в различных диапазонах. Для точности измерений рекомендуется выбирать диапазон, соответствующий предполагаемой величине тока или напряжения. Например, если ожидаемый результат находится в пределах 100 В, устанавливать диапазон выше этой величины может снизить точность показаний.
Необходимо также помнить о методах подключения измеряемых объектов к мультиметру. Для измерения напряжения прибор подключается параллельно источнику тока, а для измерения силы тока – последовательно. Важно соблюдать правильный порядок подключения, чтобы избежать короткого замыкания или других повреждений устройства.
Как выглядит символ переменного тока на панели мультиметра
Символ переменного тока (AC) на панели мультиметра обычно представлен в виде двух волнистых линий. Эти линии могут быть нарисованы либо как параллельные, либо слегка изогнутые, что символизирует изменения напряжения и тока в зависимости от времени. В большинстве случаев знак «~» или волнистая линия расположены рядом с обозначением измеряемой величины (например, вольт или ампер).
Для того чтобы точно понять, как выглядит этот символ на вашем мультиметре, нужно обратить внимание на следующее. Если на дисплее мультиметра есть выбор измерений для переменного тока, то при переключении на нужную шкалу появится символ с волнистой линией. Это различие особенно важно при измерении напряжения (ACV) или тока (ACA), так как оно поможет избежать путаницы с постоянным током, который обычно обозначается прямой линией с точкой в центре.
Совет: Если символ переменного тока не ясен или вы не уверены в выборе шкалы, всегда можно обратиться к инструкции к устройству или проверить схему мультиметра, где указаны все возможные символы и их расшифровка.
В некоторых моделях мультиметров символ переменного тока может быть выполнен в виде сочетания букв «AC» или иметь дополнительное графическое оформление, что не влияет на суть измерений, но важно для визуальной идентификации шкалы.

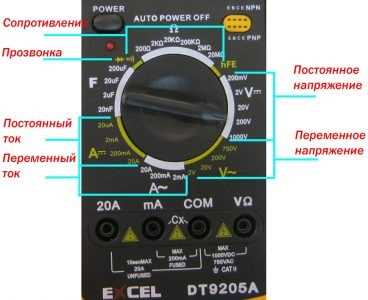

Чем отличается обозначение переменного и постоянного тока
Обозначения для переменного и постоянного тока на мультиметре отличаются по нескольким признакам, что помогает пользователю быстро и точно выбрать режим измерений.
Для постоянного тока используется символ, представляющий прямую линию, часто с одной короткой чертой и одной длинной, что указывает на его постоянное направление. Этот символ может выглядеть как прямой штрих или, в некоторых случаях, как буква «DC» (от англ. Direct Current).
Переменный ток, в свою очередь, изображается в виде волн или символа тока с волнообразными линиями, что подчеркивает его изменение направления во времени. Также на некоторых мультиметрах для обозначения переменного тока можно увидеть символ «AC» (от англ. Alternating Current).
Основное различие в этих обозначениях заключается в том, что постоянный ток движется в одном направлении, в то время как переменный ток меняет свое направление с определенной частотой.
Использование правильного режима измерения важно для точности измерений и предотвращения повреждения мультиметра. Например, при измерении постоянного тока в режиме переменного тока мультиметр может не показывать верные значения, или вовсе не работать корректно.

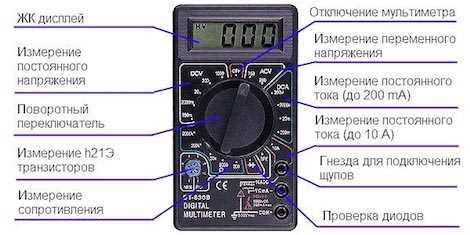

Где на мультиметре находится режим измерения переменного тока
Режим измерения переменного тока (AC) на мультиметре обычно обозначается символом ~ или буквой «AC». Место его расположения зависит от типа прибора.
- Цифровые мультиметры: На большинстве моделей режим измерения переменного тока размещен в центральной части переключателя диапазонов. Символ ~ обычно расположен рядом с режимами для измерения напряжения.
- Аналоговые мультиметры: В этих приборах символ переменного тока обычно обозначается знаком ~ рядом с соответствующими шкалами, на которых указаны значения тока.
При выборе диапазона необходимо убедиться, что выбран правильный для измерения переменного тока. Это важно, так как попытка измерять переменный ток в режиме для постоянного может привести к неверным результатам или повреждению прибора.
На некоторых моделях мультиметров может быть отдельная кнопка или функция, позволяющая переключаться между измерением постоянного и переменного тока. Для точности показаний рекомендуется использовать правильный диапазон в зависимости от предполагаемой величины измеряемого сигнала.
Что означает символ “~” рядом с значком тока
Символ “~” рядом с обозначением тока на мультиметре указывает на измерение переменного тока (AC). Этот символ используется для обозначения того, что измеряется не постоянное напряжение или ток, а переменный, который изменяется по синусоидальной форме с течением времени. В отличие от постоянного тока, где направление тока не меняется, переменный ток меняет своё направление и амплитуду периодически.
В большинстве мультиметров символ “~” будет отображаться рядом с показателем напряжения или тока, чтобы выделить режим измерения переменного тока. Обычно такой режим используется для проверки бытовых электросетей, где ток постоянно меняет направление.
Важно помнить, что измерение переменного тока требует использования соответствующих настроек прибора. При использовании мультиметра для измерения тока с этим символом нужно учитывать, что некоторые устройства могут измерять только одну фазу переменного тока или учитывать среднеквадратичное значение сигнала. Поэтому для точных измерений следует выбрать правильную настройку прибора в зависимости от типа тока.
Как выбрать нужный предел измерения переменного тока
При измерении переменного тока с помощью мультиметра важно правильно выбрать предел измерений для точного результата. Если предел слишком высокий, показания могут быть менее точными. Если предел слишком низкий, мультиметр может не дать значимых результатов или вывести ошибку.
Для начала определитесь с предполагаемым диапазоном тока, который будет измеряться. Например, в бытовых условиях ток в сети обычно составляет около 230 В, что эквивалентно 0,3–0,5 А для потребителей средней мощности. Важно выбрать такой предел, который немного превышает максимальный ток, с которым вы ожидаете столкнуться. Если максимальный ток в вашем устройстве известен, выберите предел с небольшим запасом.
Мультиметры часто имеют диапазоны, которые могут покрывать значения от миллиампер до ампер и выше. При выборе предела нужно учитывать, что точность измерений обычно снижается, если предел измерения значительно превышает реальные значения. Например, если ток в системе составляет 100 мА, лучше выбрать предел 200 мА или 500 мА, а не 10 А.
Также стоит учитывать, что некоторые мультиметры имеют автоопределение предела, что помогает выбрать подходящий диапазон автоматически. В случае ручного выбора диапазона, начинайте с самого высокого доступного и постепенно уменьшайте предел, пока не получите точные и стабильные результаты.
Для измерений на высоких токах (например, в промышленности или для больших электрических устройств) рекомендуется использовать мультиметры с возможностью измерять токи до нескольких ампер. В таких случаях правильный выбор диапазона обеспечивает безопасность прибора и точность измерений.
Почему на некоторых мультиметрах переменный ток обозначен как “A~”
На некоторых моделях мультиметров переменный ток обозначается как “A~” вместо более стандартного “AC”. Это связано с особенностями маркировки и конвенциями в разных производственных сериях приборов. Символ “A” указывает на измерение силы тока в амперах, а знак “~” обозначает переменный ток.
Такое обозначение встречается на устройствах, где акцент сделан на измерении силы тока (амперы) в переменных электрических цепях. Это отличие позволяет пользователю быстро определить, что прибор измеряет именно переменный ток, а не постоянный. На приборах, предназначенных для более универсальных измерений, знак “~” используется в комбинации с другими обозначениями для постоянного тока или напряжения.
Подобная маркировка является частью стандарта, принятого в некоторых странах или у производителей с особенностями в обозначениях. В любом случае, этот знак ясно сигнализирует, что измеряется переменный ток в амперах, что важно для правильной настройки и использования мультиметра в процессе работы.
Что делать, если обозначение переменного тока отсутствует
Если на мультиметре нет явного обозначения для измерения переменного тока (AC), стоит проверить несколько важных моментов. Это поможет правильно настроить прибор для точных измерений.
Во-первых, стоит обратить внимание на переключатель диапазонов или режимов мультиметра. Обычно на шкале есть режимы для измерения постоянного (DC) и переменного (AC) тока. Иногда они могут быть объединены в одном символе, например, символ «A» или «V» с дополнительными знаками. В таком случае переменный ток может быть обозначен через символ «~», который указывает на AC режим.
- Проверьте, есть ли у мультиметра отдельные положения для измерения переменного и постоянного тока.
- Если символ «~» отсутствует, попробуйте переключить мультиметр в режим измерения переменного напряжения, так как многие мультиметры автоматически определяют тип тока.
Во-вторых, если на панели устройства нет явных указателей, обратитесь к инструкции. Там должны быть детализированы все функции и символы, используемые на приборе. Это поможет точно определить, какой режим выбран и что означает каждый символ.
Если мультиметр старый или универсальный и не имеет явного обозначения для переменного тока, попробуйте провести тест с помощью уже известного источника переменного тока, например, розетки. Подключив мультиметр к такому источнику, вы сможете удостовериться, что прибор измеряет переменное напряжение, а не постоянное.
- Для проверки используйте известные источники переменного тока (например, сеть 220 В).
- При необходимости обратитесь к специалисту для диагностики устройства, если прибор работает неправильно.
В случае сомнений и отсутствия документации, лучше всего воспользоваться мультиметром с явным указанием для измерения переменного тока, чтобы избежать ошибок при измерениях.
Вопрос-ответ:
Что означает символ «~» на мультиметре?
Символ «~» на мультиметре обозначает переменный ток (AC). Он используется для различения переменного тока от постоянного (DC), который на мультиметре обычно отмечается символом «−» или прямой чертой. Это важно при измерении, чтобы не перепутать тип тока, так как методы измерений для них отличаются.
Как на мультиметре узнать, что режим измерения переменного тока активирован?
На мультиметре обычно есть переключатель, который позволяет выбирать режим измерения переменного или постоянного тока. Когда вы включаете режим измерения переменного тока, на дисплее или рядом с цифрами появится символ «~», который указывает на то, что мультиметр готов измерять именно переменный ток. В некоторых моделях также могут использоваться буквенные обозначения, такие как «AC», что еще раз подтверждает выбор режима.
Почему на некоторых мультиметрах переменный ток обозначен как “A~”?
На некоторых мультиметрах переменный ток обозначается как “A~” для того, чтобы ясно указать, что устройство измеряет именно переменный ток (AC). “A” — это обозначение ампер (единицы измерения тока), а символ «~» уточняет, что речь идет о переменном токе, а не постоянном. Это важно, так как измерение переменного и постоянного тока может отличаться по своей природе.
Как правильно выбрать предел измерения для переменного тока на мультиметре?
Чтобы правильно выбрать предел измерения переменного тока на мультиметре, нужно учитывать ожидаемый ток в цепи. Например, если вы измеряете ток в бытовой электросети, выбирайте предел, соответствующий этому значению (обычно 10–20 А). Для более точных измерений, если ток известен заранее, лучше использовать более низкий предел. Если предел установлен слишком высоко, мультиметр может не дать точного значения. Важно также помнить, что на мультиметре могут быть разные диапазоны, и для точности стоит выбирать предел чуть выше ожидаемого тока.
Что делать, если на мультиметре нет обозначения переменного тока?
Если на вашем мультиметре отсутствует явное обозначение переменного тока, стоит внимательно изучить инструкцию к устройству. В некоторых случаях режим переменного тока может быть помечен не явным символом «~», а вместо этого использовать буквенное обозначение, например «AC» или «A~». Иногда режим переменного тока может быть встроен в другие функции и активируется при переключении на определенный диапазон. Если обозначения нет, и мультиметр не позволяет измерять переменный ток, возможно, он предназначен исключительно для работы с постоянным током.
Что означает символ «A~» на мультиметре и где его искать?
Символ «A~» на мультиметре указывает на режим измерения переменного тока. Буква «A» означает амперы, а знак «~» сигнализирует о том, что измеряется именно переменный ток. Обычно этот символ можно найти на переключателе режимов мультиметра, который используется для настройки типа тока (постоянный или переменный). Чтобы правильно использовать мультиметр в этом режиме, следует выбрать соответствующий предел измерений, в зависимости от ожидаемой силы тока.
Почему на некоторых мультиметрах нет отдельного символа для переменного тока, и как это влияет на работу с прибором?
На некоторых мультиметрах переменный ток может обозначаться не отдельным символом, а комбинированным режимом, где одна шкала используется для измерения как постоянного, так и переменного тока. В таких моделях часто используется знак «V~» для напряжения и «A~» для тока. Это значит, что для измерения переменного тока нужно переключить мультиметр в соответствующий режим, но важно всегда проверять, правильно ли настроен предел, так как перепутать режимы можно. Хотя такой подход упрощает конструкцию прибора, важно точно следовать инструкциям производителя, чтобы избежать ошибок при измерениях.
