Как переделать бесперебойник в инвертор

Бесперебойное питание (ИБП) часто содержит качественные компоненты, которые при переработке могут служить полноценным инвертором для автономного питания. Процесс переоборудования предполагает замену или модификацию внутренней электроники с целью формирования стабильного синусоидального или квазисинусоидального напряжения.

Для успешной переделки необходимы базовые знания в электронике, умение работать с паяльником и мультиметром, а также понимание принципов работы инверторов и аккумуляторных батарей. Рекомендуется использовать ИБП с автономным питанием на свинцово-кислотных аккумуляторах 12 В или 24 В и мощностью от 500 Вт.

Важный момент – соблюдение правильной схемы подключения и выбор подходящего контроллера. Неправильный монтаж или несоответствие параметров компонентов приводит к перегреву, короткому замыканию и быстрому выходу оборудования из строя. Для контроля выходного сигнала применяют осциллограф или специализированные тестеры.

Подготовка и проверка исходного бесперебойника

Перед началом переделки требуется снять крышку корпуса и осмотреть внутренние компоненты. В первую очередь необходимо убедиться в отсутствии вздутых или протекших аккумуляторов – они снижают емкость и могут привести к повреждению схемы.

Для оценки состояния аккумуляторов измерьте напряжение на каждом из них при отключенном устройстве. Оптимальное напряжение для 12-вольтовых свинцово-кислотных аккумуляторов составляет около 12,6 В в полностью заряженном состоянии. Значения ниже 11,5 В указывают на глубокий разряд и необходимость замены.

Далее проверьте состояние печатной платы и соединений. Особое внимание уделите пайке и наличию окислений на контактах. Неплотные соединения или повреждения дорожек могут привести к нестабильной работе инвертора после переделки.

Измерьте выходное напряжение инвертора в штатном режиме при нагрузке около 50% от номинала. Оно должно соответствовать заявленным параметрам (обычно 220 В ±10%). Если выходное напряжение нестабильно, возможно, требуется ремонт или замена элементов блока инвертора.

Обязательно проверьте работу встроенного зарядного устройства, подключив бесперебойник к сети и замерив ток зарядки аккумуляторов. Ток должен соответствовать спецификации производителя и не превышать 10-15% от номинальной емкости батареи в амперах.

При обнаружении неисправностей элементов питания или силовой части целесообразно заменить их до начала переоборудования. Это гарантирует надежность будущего инвертора и продлит срок эксплуатации устройства.

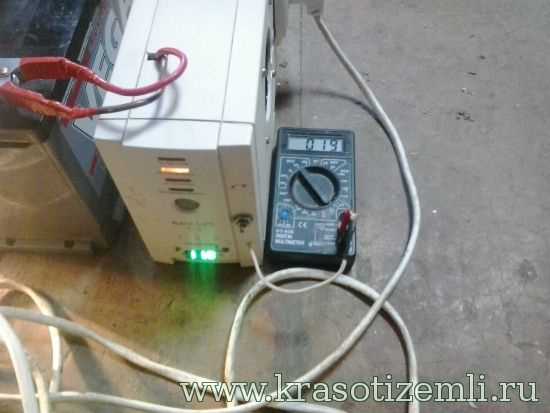

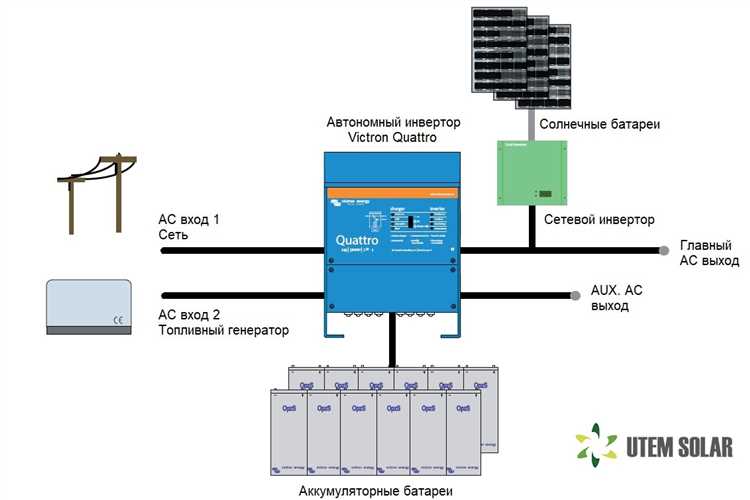

Выбор и подключение аккумуляторной батареи для инвертора

При переоборудовании бесперебойника в инвертор ключевым элементом становится аккумуляторная батарея. Для обеспечения стабильной работы инвертора необходимы батареи с номинальным напряжением 12 В, соединяемые последовательно для достижения общего напряжения, соответствующего входу инвертора (обычно 24 В или 48 В).

Рекомендуется использовать AGM или гелевые свинцово-кислотные аккумуляторы, обладающие высокой циклической устойчивостью и способные выдерживать глубокие разряды. Литий-ионные аккумуляторы можно применять, но с обязательным контроллером заряда и защитой от перегрузок и короткого замыкания.

Емкость батареи рассчитывается исходя из суммарной потребляемой мощности и времени автономной работы. Например, при нагрузке 300 Вт и желаемом времени работы 2 часа необходима емкость не менее 50 А·ч при напряжении 12 В (50 А·ч × 12 В = 600 Вт·ч, с учетом КПД инвертора и запасом желательно увеличить емкость на 20-30%).

Подключение аккумуляторов следует выполнять медными кабелями сечением не менее 16 мм² для токов до 30 А, используя надежные клеммы с последующей обработкой контактных площадок для предотвращения окисления. Полярность должна строго соблюдаться, ошибки вызывают выход из строя инвертора и аккумуляторов.

Для балансировки и безопасности желательно устанавливать предохранители или автоматические выключатели на линии питания аккумуляторов. При последовательном соединении важно использовать одинаковые по емкости и состоянию батареи, чтобы избежать переразряда отдельных элементов.

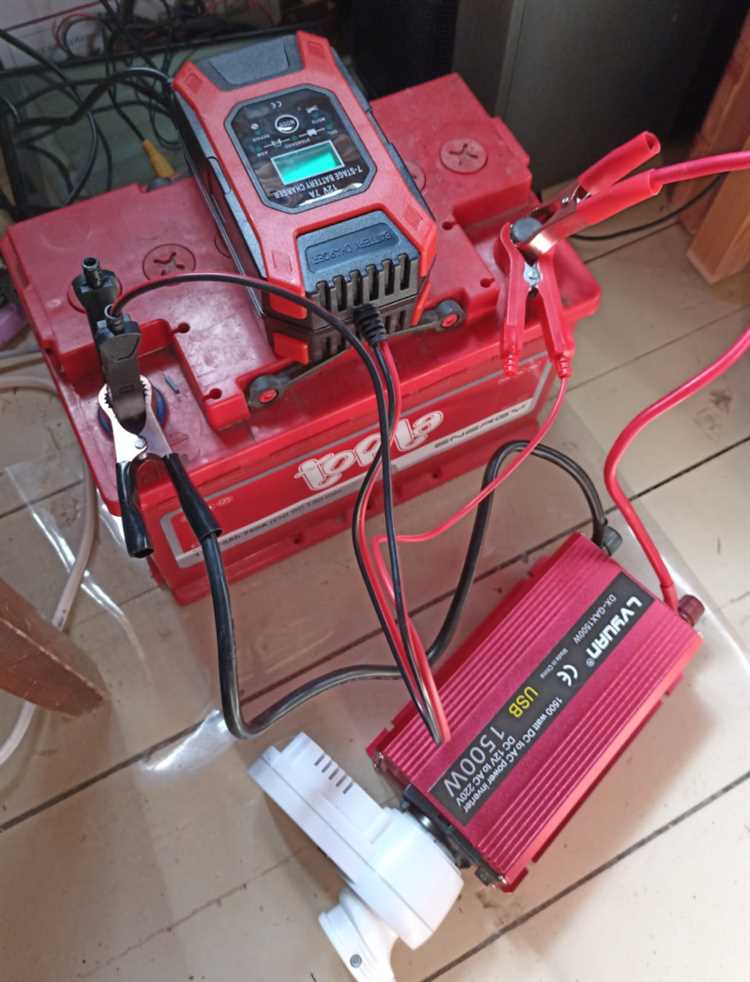

После подключения аккумуляторов проводят проверку напряжения на выходе и тестовый запуск инвертора под нагрузкой. В процессе эксплуатации рекомендуется контролировать температуру и уровень заряда, используя специализированные измерительные приборы.

Модификация схемы для работы в режиме инвертора

Для перехода бесперебойника в режим инвертора необходимо изменить цепь управления выходным ключом. В типовой схеме ИБП ключи переключаются для зарядки аккумулятора и питания нагрузки от сети, в режиме инвертора источник питания – аккумулятор, поэтому требуется исключить автоматическое переключение на сеть.

Первый этап – отключение или обход реле переключения, которое переключает нагрузку с инвертора на сеть. Это можно сделать, удалив управляющий сигнал с катушки реле и напрямую замкнув контакт нагрузки на выход инвертора.

Далее важно адаптировать генератор импульсов: в исходном ИБП он синхронизируется с сетью, для автономной работы необходимо обеспечить стабильную частоту и скважность, подходящую для инвертора. Частота обычно выбирается в диапазоне 50–60 Гц, скважность – около 50%. Для этого часто заменяют или перенастраивают микросхему генератора или контроллера.

В схему стоит добавить защиту от глубокой разрядки аккумулятора. Это реализуется через контроль напряжения батареи с помощью компаратора и отключение инвертора при достижении порогового значения, например, 10,5 В для 12 В АКБ.

Если в исходном ИБП отсутствует выход постоянного тока с плавным включением нагрузки, добавляют схему плавного пуска (soft start) для снижения пусковых токов и предотвращения перегрузок.

При доработке силовой части возможна замена выходных транзисторов на более мощные с учетом расчетных токов аккумулятора и нагрузки. Также рекомендуется проверять и, при необходимости, усиливать систему охлаждения.

В конце проводят проверку работы схемы на холостом ходу и под нагрузкой, фиксируя стабильность частоты и отсутствие перегревов. Настройка и проверка проводятся мультиметром и осциллографом, обращая внимание на форму выходного напряжения.

Настройка выходного напряжения и частоты

Для корректной работы инвертора требуется точная установка выходного напряжения и частоты. Стандартное напряжение в бытовых сетях России – 220 В с допустимым отклонением ±10%. Для настройки применяют мультиметр или осциллограф с измерением переменного напряжения.

Регулировка напряжения осуществляется изменением коэффициента заполнения ШИМ-сигнала на управляющей плате инвертора. При самостоятельной доработке это часто делается подстройкой резисторов или потенциометров, отвечающих за ширину импульса. Следует постепенно изменять параметры и замерять напряжение на выходе, чтобы избежать перегрузок и повреждений.

Частота выходного сигнала задаётся генератором инвертора и обычно составляет 50 Гц. Для проверки используют частотомер или осциллограф. Если нужно, частоту можно изменить программно в контроллере или подкорректировать элементы схемы генератора, например, изменив номиналы RC-цепочек. При смене частоты важно сохранить стабильность и минимизировать искажения формы сигнала.

Проверка выходных параметров проводится под нагрузкой, сопоставимой с реальной. При повышенном или пониженном напряжении следует скорректировать настройки, учитывая реакцию нагрузки. После окончательной настройки рекомендуется провести длительный тест для выявления возможных перегревов и сбоев.

Проверка и защита от перегрузок и коротких замыканий

Перед запуском переоборудованного инвертора обязательно выполнить проверку защитных механизмов. Без адекватной защиты повышается риск повреждения компонентов и выхода устройства из строя.

1. Измерение токов нагрузки и пиковых значений:

   • Используйте амперметр для фиксации рабочего тока при обычной нагрузке.
   • Проведите тест с максимальной допустимой нагрузкой, чтобы определить пиковый ток.
   • Сравните полученные данные с параметрами силовых элементов (транзисторов, диодов).

2. Настройка автоматических предохранителей и плавких вставок:

   • Выберите предохранители с номиналом на 10–20% выше максимального рабочего тока.
   • Обеспечьте быстрый разрыв цепи при коротком замыкании (время срабатывания менее 100 мс).
   • Плавкие вставки должны соответствовать стандартам безопасности и выдерживать кратковременные токи нагрузки.

3. Имплементация электронных защит:

   • Подключите токовые датчики на выходе для мониторинга нагрузки в режиме реального времени.
   • Реализуйте схему отключения при превышении порогового тока (например, реле с контроллером).
   • Используйте защиту от перегрева силовых транзисторов, установив термодатчики и ограничители температуры.

4. Проверка на короткое замыкание:

   • Имитируйте короткое замыкание на выходе через резистор малой мощности для теста срабатывания защиты.
   • Контролируйте момент отключения и отсутствие повреждений на элементах схемы.

5. Регулярное техническое обслуживание:

   • Проверяйте состояние предохранителей и контактов каждые 3–6 месяцев.
   • Обращайте внимание на признаки перегрева, обгорания изоляции и нестабильной работы.

Точная настройка защиты и своевременные проверки продлевают срок службы инвертора и обеспечивают стабильность работы даже при значительных нагрузках.

Тестирование инвертора и устранение возможных неисправностей

Первичный этап тестирования инвертора – проверка выходного напряжения мультиметром в режиме переменного тока. Значение должно соответствовать заданным параметрам (обычно 220 В ±5%). Если напряжение отсутствует или значительно отклоняется, необходимо проверить состояние выходных транзисторов и силовых диодов.

Следующий шаг – оценка формы выходного сигнала осциллографом. Для переделанных бесперебойников характерна модифицированная синусоида или ступенчатая аппроксимация. При значительных искажениях следует исследовать работу управляющей микросхемы и генератора тактовых импульсов.

Тест нагрузки проводят, подключая резистивный потребитель с известной мощностью (например, лампу накаливания или обогреватель). В норме инвертор должен выдерживать нагрузку в заявленных пределах без падения выходного напряжения и перегрева.

При перегрузках или коротких замыканиях инвертор может отключаться или входить в защитный режим. Для устранения неисправностей проверяют цепи защиты – предохранители, термодатчики и управляющие сигналы. В случае срабатывания защиты без нагрузки проверяют целостность и правильность подключения элементов защиты.

Если инвертор не запускается, следует проверить напряжение на батарее и наличие управляющих сигналов от контроллера. Отсутствие запуска может указывать на неисправность драйверов силовых ключей или повреждение микросхемы управления.

Для выявления проблем с коммутацией силовых ключей рекомендуется измерять напряжения на затворах и стоках транзисторов при включении. Несоответствие уровней сигналов указывает на неисправность драйвера или самих ключей.

Дополнительно важно контролировать температуру силовых элементов в процессе работы. Превышение допустимых значений требует проверки радиаторов и эффективности охлаждения, а также корректности номиналов используемых компонентов.

Регулярный осмотр контактов, пайки и кабельных соединений поможет выявить механические дефекты, вызывающие перебои и нестабильность работы инвертора.

Вопрос-ответ:

Какие типы бесперебойников подходят для переоборудования в инвертор?

Для переоборудования подходят бесперебойники с выходным трансформатором и инверторной схемой, которые имеют возможность работать в автономном режиме. Лучше выбирать модели с простыми схемами и достаточно мощными транзисторами или MOSFET, так как их легче адаптировать для самостоятельного управления. Бесперебойники с чистой синусоидой на выходе предпочтительнее для стабильной работы с бытовой техникой.

Какие основные этапы работы при переделке бесперебойника в инвертор?

Сначала проводится разборка устройства с отключением всех блоков, не нужных для инверторной работы. Затем меняется схема управления силовыми ключами или добавляется внешний контроллер для создания стабильного выходного сигнала. Параллельно подбирается аккумуляторная батарея, подходящая по емкости и напряжению. После сборки выполняется тестирование с нагрузкой и проверка защитных функций, таких как от перегрузок и коротких замыканий.

Как выбрать аккумулятор для инвертора, сделанного из бесперебойника?

Нужно учитывать напряжение и емкость аккумулятора, соответствующие входным параметрам инвертора и предполагаемой продолжительности работы. Чаще всего используют свинцово-кислотные или литий-ионные батареи с напряжением 12 или 24 В. При расчёте емкости стоит учитывать суммарную мощность подключаемой техники и желаемое время автономной работы. Важно также обеспечить надёжное подключение и защиту от глубокого разряда.

Какие типичные неисправности могут возникнуть после переоборудования, и как их выявить?

Частые проблемы — перегрев силовых ключей, нестабильное выходное напряжение, срабатывание защит и отсутствие запуска при нагрузке. Для диагностики используют мультиметр и осциллограф, проверяя напряжения питания, форму выходного сигнала и температуру элементов. Необходимо также контролировать работу защитных цепей, чтобы предотвратить повреждения. Важно провести тестирование при разных нагрузках.

Можно ли использовать такой инвертор для питания чувствительной электроники, например, компьютера?

Это зависит от качества выходного сигнала. Если после переделки инвертор выдает практически чистую синусоиду с минимальными искажениями и стабильным напряжением, то он подойдет для питания компьютера и другой чувствительной техники. Если же сигнал прямоугольный или сильно искаженный, лучше использовать дополнительный фильтр или стабилизатор, чтобы избежать проблем с оборудованием.
