Как подключить динамик к ардуино

Для начала необходимо выбрать правильный тип динамика для проекта. Наиболее распространенные варианты – это пьезоэлектрические динамики и активные динамики. Пьезоэлектрические динамики работают через изменение электрического поля, создавая звук, когда через них проходит ток. Активные динамики, в свою очередь, требуют дополнительного усилителя для правильной работы с Arduino.

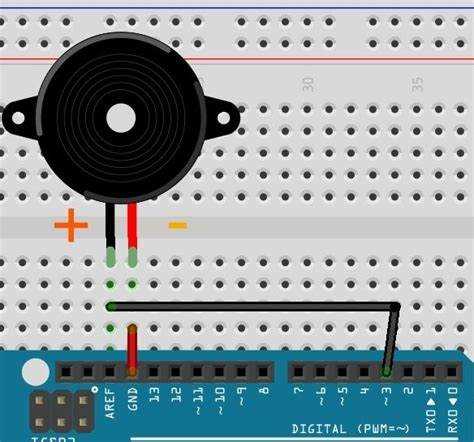

Шаг 1: Подключение пьезоэлектрического динамика
Для подключения пьезоэлектрического динамика к Ардуино достаточно двух проводов. Один провод подключается к цифровому пину на плате Ардуино, а другой – к земле (GND). Это соединение позволяет производить простое звуковое извлечение через генерацию сигналов на выходном пине.

Шаг 2: Подключение активного динамика
Активный динамик имеет встроенный усилитель, поэтому подключение немного сложнее. Сначала соедините положительный провод динамика с выходным пином на Ардуино, а отрицательный – с землей. Для корректной работы с таким динамиком важно учитывать, что на Arduino не всегда будет достаточно мощности, чтобы обеспечить хороший звук, поэтому можно использовать дополнительные компоненты, такие как транзисторы или внешние усилители.

Шаг 3: Управление динамиком
Для управления динамиком с помощью Ардуино вам нужно будет использовать функции генерации звуковых сигналов. Для пьезоэлектрического динамика можно использовать функцию tone(), которая позволяет задавать частоту звука. Для активного динамика может потребоваться генерация аналогового сигнала с использованием analogWrite().

Шаг 4: Программирование
После того как все соединения готовы, необходимо настроить код. В случае с пьезоэлектрическим динамиком достаточно вызвать функцию tone() с нужной частотой и длительностью. Для активного динамика можно использовать подход с синусоидальными волнами или воспроизведение готовых звуковых файлов через ШИМ (широтно-импульсную модуляцию).

Этот процесс подключения динамика может быть использован для создания различных аудиопроектов с Ардуино, таких как сигнализация, звуковые эффекты или воспроизведение мелодий.

Выбор подходящего динамика для проекта с Ардуино

Пьезоэлектрические динамики широко используются для простых звуковых эффектов, таких как сигналы или мелодии. Они требуют меньшего потребления энергии и могут быть подключены напрямую к пинам Ардуино. Однако их звук может быть ограничен в частотном диапазоне, что делает их неподходящими для воспроизведения сложных мелодий.

Динамики с магнитной системой, как правило, обеспечивают более качественное и объемное звучание, что делает их идеальными для проектов с воспроизведением музыки или сложных звуков. Эти динамики обычно требуют использования дополнительного усилителя, так как потребляют больше энергии и не могут быть подключены непосредственно к пинам Ардуино.

При выборе динамика также следует учитывать его номинальное сопротивление. Динамики с сопротивлением 8 Ом – это наиболее универсальные и часто используемые модели. Если динамик имеет меньшее сопротивление, его нужно будет подключать через дополнительный резистор или усилитель, чтобы избежать повреждения пинов Ардуино.

Необходимо также обратить внимание на максимальную мощность динамика. Для небольших проектов достаточно динамиков мощностью 0,5–1 Вт, но для более громких и качественных звуковых эффектов лучше выбирать модели мощностью 2 Вт и выше. Важно, чтобы мощность динамика соответствовала возможности усилителя, если он используется в проекте.

Важным фактором при выборе является также частотный диапазон динамика. Для воспроизведения звуковых эффектов или мелодий достаточно моделей с диапазоном от 2 до 5 кГц. Для более сложных звуковых проектов, например, музыкальных инструментов, требуется динамик с широкой частотной характеристикой.

Подключение динамика к плате Ардуино: схемы и рекомендации

Для подключения динамика к плате Ардуино используется несколько простых схем, зависящих от типа динамика (активный или пассивный). В случае пассивного динамика, необходимо учитывать, что он не имеет встроенной электроники для усиления звука. Поэтому важно подключить внешний усилитель.

Первый способ подключения – это использование пина PWM (например, пин 9) для генерации звуковых сигналов. Подключите один провод динамика к пину, а второй – к земле. Параметры звуковых волн, такие как частота и продолжительность, будут задаваться программно через код Ардуино. Это простая схема, подходящая для мелодий и сигналов с низким качеством звука.

Для улучшенного качества звука или воспроизведения более сложных звуков можно использовать усилитель. Для этого в схеме добавляется внешний усилитель, такой как модуль PAM8403. Подключите выход динамика к выходу усилителя, а вход усилителя – к пину PWM на Ардуино. Напряжение питания усилителя подается отдельно от Ардуино, чтобы избежать перегрузки.

При работе с активным динамиком схема гораздо проще. Эти динамики уже содержат встроенный усилитель, и их можно подключить непосредственно к пину на плате Ардуино. Необходим лишь правильный выбор пина и управление громкостью через программный код. Но при использовании активного динамика стоит учитывать его номинальное напряжение, чтобы избежать повреждения компонента.

Важно помнить, что выбор динамика и схемы подключения зависит от требуемого качества звука и функционала. Для простых проектов достаточно базовых подключений, тогда как для профессиональных приложений потребуется усилитель и фильтрация сигнала для более чистого и мощного звука.

Важно помнить, что динамики на Ардуино работают в основном с низким уровнем напряжения, так что подключать их напрямую к пинам может быть не безопасно. Для защиты от возможных повреждений можно использовать усилитель или транзистор для повышения мощности сигнала.

Запуск простых звуков с помощью библиотеки tone()

Пример подключения динамика:

Пин Arduino	Подключение
8
GND

Для воспроизведения звука используйте следующий код:


void setup() {
pinMode(8, OUTPUT); // Устанавливаем пин как выход
}
void loop() {
tone(8, 440); // Генерация звука с частотой 440 Гц (Нота A4)
delay(1000);  // Звук звучит 1 секунду
noTone(8);    // Остановка звука
delay(1000);  // Пауза
}

В этом примере на пине 8 генерируется звук с частотой 440 Гц, который длится 1 секунду. Функция tone() принимает два параметра: номер пина и частоту в герцах. Для прекращения звука используется функция noTone().

Кроме частоты, можно указать длительность звука в миллисекундах, как показано в следующем примере:


tone(8, 440, 500); // Звук 440 Гц длится 500 мс

Таким образом, с помощью функции tone() можно легко создавать звуковые эффекты на Ардуино, изменяя частоту и длительность сигнала. Это особенно полезно для реализации простых сигналов или мелодий в проектах.

Использование библиотеки PCM для воспроизведения аудио файлов

Библиотека PCM для Arduino позволяет воспроизводить аудиофайлы с помощью простого подключаемого динамика. Эта библиотека поддерживает формат WAV, что делает ее удобной для использования в проектах, где требуется проигрывание звуковых эффектов или мелодий.

Чтобы воспроизвести звук, нужно использовать функцию startPlayback(), которая активирует воспроизведение файла. Однако, для правильного функционирования библиотеки PCM необходимо подготовить аудиофайл в формате WAV, который должен быть сохранен в формате 8-битной моно-сэмплированной частоты.

Основные шаги для использования библиотеки PCM:

Скачайте библиотеку PCM через менеджер библиотек Arduino IDE.
Подготовьте аудиофайл в формате WAV с параметрами 8 бит и моно.
Загрузите файл на Arduino с использованием SD-карты, если файл слишком большой для памяти платы.
Используйте команду startPlayback() для запуска воспроизведения.

Важным моментом является то, что память Arduino ограничена, и большие аудиофайлы могут не поместиться в память платы. В таких случаях рекомендуется использовать SD-карту для хранения файлов и чтения их с помощью Arduino.

Вот пример кода для воспроизведения аудиофайла:

#include
void setup() {
startPlayback("audio.wav");
}
void loop() {
// Здесь можно добавить другие действия, пока аудиофайл воспроизводится.
}

С помощью библиотеки PCM можно реализовать простые аудиопроекты, такие как звуковые оповещения или эффекты в различных устройствах на базе Arduino.

Настройка громкости звука и управление с помощью потенциометра

Для управления громкостью звука на динамике, подключенном к плате Ардуино, можно использовать потенциометр, который будет изменять сигнал, поступающий на аудио выход. Этот процесс основывается на изменении напряжения с помощью потенциометра, который служит в качестве аналогового входа для платы Ардуино.

После подключения, в коде Ардуино необходимо создать переменную для хранения значения, получаемого с потенциометра. Используйте функцию analogRead(), чтобы считать данные с аналогового пина. Это значение будет изменяться в зависимости от положения потенциометра, что позволяет регулировать громкость.

Пример кода для считывания значения с потенциометра и управления громкостью:

int potPin = A0; // Подключение потенциометра к пину A0
int speakerPin = 9; // Подключение динамика к пину 9
int potValue = 0; // Переменная для хранения значения потенциометра
void setup() {
pinMode(speakerPin, OUTPUT); // Установка пина динамика как выход
}
void loop() {
potValue = analogRead(potPin); // Чтение значения с потенциометра
int volume = map(potValue, 0, 1023, 0, 255); // Преобразование в диапазон для PWM
analogWrite(speakerPin, volume); // Управление громкостью через PWM
delay(10); // Небольшая задержка для стабильности
}

В этом коде функция analogWrite() используется для генерации сигнала широтно-импульсной модуляции (PWM), который изменяет громкость звука на динамике. Значение от 0 до 255 определяет интенсивность сигнала, где 0 – минимальная громкость (тишина), а 255 – максимальная громкость.

При этом, для стабильности работы, следует предусмотреть небольшой задержкой с помощью функции delay(). Это обеспечит плавное изменение громкости при изменении положения потенциометра.

Использование потенциометра в таких проектах дает возможность точно настроить уровень громкости и динамично изменять его в реальном времени, что может быть полезно для различных аудиопроектов с Ардуино.

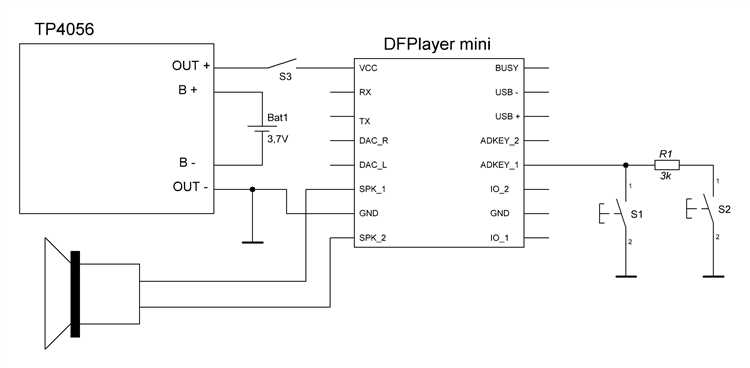

Отладка и тестирование работы динамика с Ардуино

Для успешного тестирования динамика с Ардуино важно убедиться, что все подключения выполнены корректно. Начните с проверки соединений, убедитесь, что динамик правильно подключен к пинам платы и что нет поврежденных проводов.

Для проверки работы динамика можно использовать простую программу с функцией tone(), которая позволяет воспроизводить различные звуковые частоты. Напишите код, который генерирует звук на определенной частоте, например:

После загрузки программы на плату, убедитесь, что динамик издает звук. Если нет, проверьте все соединения и настройки пина.

Если динамик издает звук, но он недостаточно громкий или искажен, попробуйте подключить внешний усилитель. В случае работы с маломощными динамиками, встроенные усилители Ардуино могут быть недостаточны для качественного воспроизведения звуков.

Используйте библиотеку PCM для воспроизведения аудиофайлов, чтобы протестировать динамик на более сложных звуках. Это позволит выявить возможные проблемы в обработке звуковых сигналов и их передаче на динамик.

В процессе тестирования динамика следите за стабильностью работы программы. В случае возникновения проблем с воспроизведением звуков или ошибок в коде, проверьте все настройки библиотеки и оптимизируйте код для минимизации ошибок.

Вопрос-ответ:

Как правильно подключить динамик к Ардуино?

Для подключения динамика к Ардуино необходимо соединить его с выходом пина, который будет управлять звуком. Например, можно подключить один провод динамика к пину 9 (или любому другому цифровому пину), а второй — к земле (GND). Также желательно использовать резистор, чтобы ограничить ток, который проходит через динамик и предотвратить его повреждение.

Можно ли использовать динамик с низким сопротивлением, например 4 Ом, с Ардуино?

Можно, но это не рекомендуется. Ардуино может не обеспечить достаточную мощность для работы с динамиками с низким сопротивлением, такими как 4 Ом, и это может привести к перегреву платы или выходу из строя пинов. Лучше использовать динамики с более высоким сопротивлением, например, 8 Ом, чтобы избежать перегрузки. Если вы хотите использовать динамик с низким сопротивлением, можно добавить внешний усилитель для защиты устройства.

Как можно управлять громкостью звука на динамике, подключенном к Ардуино?

Для управления громкостью можно использовать потенциометр, который подключается к аналоговому пину Ардуино. Потенциометр будет изменять напряжение на этом пине, что позволит варьировать громкость через программный код. Используя функцию analogRead, можно считывать значение потенциометра и регулировать уровень сигнала, подаваемого на динамик, тем самым управляя громкостью.

Какие библиотеки могут помочь при воспроизведении аудио на Ардуино?

Для работы с аудио можно использовать библиотеку PCM, которая позволяет проигрывать звуковые файлы, сохраненные в формате raw, непосредственно на Ардуино. Также можно использовать библиотеку Tone для генерации простых звуковых эффектов и мелодий. Для более сложных проектов с аудио можно подключить внешние устройства, такие как звуковые карты или использованные усилители с встроенными звуковыми чипами.

Как протестировать работу динамика с Ардуино?

Для тестирования динамика можно написать простую программу, которая будет генерировать звуковой сигнал на определенной частоте. Например, используя функцию tone(), можно подавать сигнал на пин, к которому подключен динамик, и прослушивать, издает ли он звук. Если динамик работает, но звук слишком тихий или нечеткий, можно проверить подключение и протестировать динамик с разными частотами.
