Двигатели от старых пылесосов остаются вполне пригодными для использования в самодельных устройствах: вытяжках, шлифовальных станках, воздуходувках. Их мощность обычно составляет от 1200 до 2000 Вт, питание – 220 В, тип – универсальный коллекторный. Такие двигатели развивают высокие обороты (до 30 000 об/мин) и требуют аккуратного подключения с учётом особенностей конструкции.
Особое внимание нужно уделить изоляции всех соединений. Коллекторный двигатель создаёт электромагнитные помехи и искрение, поэтому его желательно использовать вместе с сетевым фильтром и включать через автоматический выключатель. Вентиляция также обязательна: при перегреве двигатель быстро выходит из строя. Охлаждение – штатное, через крыльчатку, расположенную на валу.
Дополнительные элементы – например, регулятор оборотов на симисторе – позволяют гибко управлять мощностью. Однако при сборке самодельного устройства нельзя игнорировать меры безопасности: корпус двигателя должен быть заземлён, а конструкция – надёжно зафиксирована на жёсткой раме или основании.

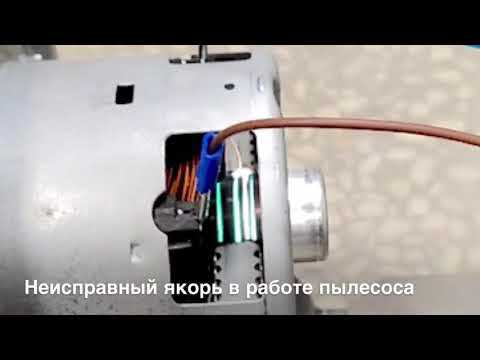

Как определить тип двигателя и его параметры
Для начала необходимо снять кожух пылесоса и визуально осмотреть мотор. Чаще всего используется универсальный коллекторный двигатель с щётками. Его легко опознать по наличию двух угольных щёток по бокам и ламелей на коллекторе. Если щётки отсутствуют, двигатель может быть асинхронным.
Маркировка на корпусе двигателя часто указывает модель, напряжение и мощность. Например, надпись «220–240V 50/60Hz 1600W» означает, что двигатель рассчитан на переменное напряжение сети 220–240 В, с частотой 50 или 60 Гц и максимальной мощностью 1600 Вт.
Для асинхронных моторов стоит определить количество обмоток: у однофазного двигателя их обычно две – рабочая и пусковая. Значения сопротивлений обмоток различаются: пусковая имеет большее сопротивление. Также можно определить пусковой конденсатор, если он подключён к одной из обмоток.
Определив тип и параметры двигателя, можно подобрать подходящий блок питания или регулятор оборотов. Для коллекторных моделей подойдут тиристорные регуляторы, для асинхронных – частотные преобразователи или фазосдвигающие конденсаторы.
Разборка корпуса пылесоса без повреждения компонентов
Перед началом разборки необходимо полностью обесточить устройство и убедиться, что оно отключено от сети. Работы следует проводить на ровной поверхности с хорошим освещением, используя пластиковые или деревянные инструменты для минимизации риска повреждений.
Порядок разборки:
- Снять пылесборник, фильтры и любые легко съёмные элементы. Это обеспечит доступ к основным точкам крепления корпуса.
- Осмотреть корпус на наличие скрытых винтов под наклейками, резиновыми ножками или декоративными заглушками. Часто винты находятся в нишах ручки или отсека для шнура.
- Открутить все видимые винты. Использовать отвертки с подходящим шлицем, чтобы не повредить головки крепежа.
- Осторожно разъединить половинки корпуса, используя пластиковую лопатку или медиатор. Не применять силу – если корпус не открывается, возможно, остались неоткрученные винты.
Особенности, на которые стоит обратить внимание:
- У некоторых моделей корпус фиксируется пластиковыми защёлками. Их следует отжимать последовательно, начиная с краёв, чтобы не сломать фиксаторы.
- Внутри корпуса могут находиться провода, идущие к кнопкам, индикаторам или катушке шнура. При открытии корпуса не тянуть резко – сначала оценить длину и направление проводов.
- При необходимости задокументировать расположение компонентов – сфотографировать внутренности перед разборкой блока двигателя или плат.
После разборки корпус и элементы следует хранить в отдельной ёмкости или разложить по группам, чтобы упростить обратную сборку и избежать потери мелких деталей.

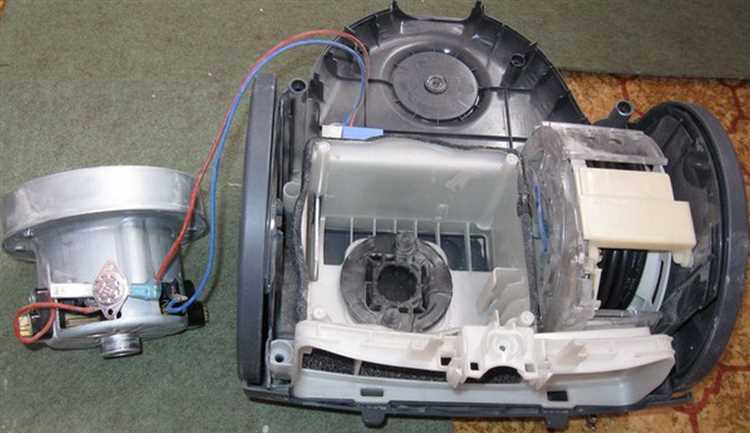

Схема подключения двигателя к сети 220 В
Для подключения двигателя от пылесоса к сети 220 В необходимо учитывать тип двигателя – как правило, это коллекторный двигатель переменного тока с щеточным узлом. Такие двигатели легко запускаются напрямую от бытовой сети, но требуют соблюдения ряда условий.
Основные элементы подключения: сам двигатель, сетевой провод с вилкой, выключатель (опционально), предохранитель или термозащита, а также при необходимости – пусковой конденсатор (если это асинхронный тип). Коллекторные двигатели конденсатора не требуют.
Порядок действий:
- Перед первым включением зафиксировать двигатель на неподвижной поверхности, исключив контакт с вращающимися частями.
Схема подключения:
| Сетевой кабель | Дополнительные элементы | Двигатель |
|---|---|---|
| Фаза (L) | Выключатель (по желанию), предохранитель | |
| Ноль (N) | – |
Если двигатель имеет встроенную термозащиту, её можно включить в разрыв фазы. При перегреве контакт разомкнётся и отключит питание. Если защита отсутствует, двигатель следует использовать с ограничением времени работы во избежание перегрева.

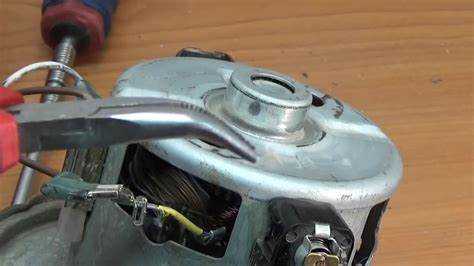

Использование конденсатора при подключении двигателя
Некоторые коллекторные двигатели от пылесосов требуют подключения конденсатора для подавления помех, возникающих при работе щёток. Такой конденсатор называется помехоподавляющим и подключается параллельно щёткам двигателя или между щётками и корпусом. Его номинал обычно составляет от 0,1 до 0,47 мкФ с рабочим напряжением не менее 250 В AC.
Если двигатель асинхронного типа (редкость для пылесосов, но встречается в некоторых моделях), для его запуска может потребоваться фазосдвигающий конденсатор. В таком случае ёмкость подбирается исходя из мощности двигателя: ориентировочно 70–100 мкФ на 1 кВт мощности. Конденсатор подключается последовательно с обмоткой пуска. Подключение напрямую к сети без правильного подбора ёмкости приведёт к недостаточному пусковому моменту или перегреву.
Для конденсаторов используйте только неполярные модели, рассчитанные на переменное напряжение. Электролитические или предназначенные для постоянного тока здесь не подходят. Подключение выполняется с соблюдением изоляции и креплением конденсатора в корпусе, чтобы избежать вибраций и короткого замыкания.
Если при подключении двигателя наблюдаются сильные искрения, радиопомехи или сбои в работе бытовой электроники поблизости, установка помехоподавляющего конденсатора обязательно. В случае асинхронного двигателя – без пускового конденсатора он вообще не стартует, что позволяет быстро определить его необходимость.
Проверка работоспособности двигателя вне корпуса
Перед подключением двигателя от пылесоса к сети важно убедиться в его исправности. Проверка проводится на открытом столе, без установки в корпус. Для этого потребуются:
- сам двигатель;
- кабель с вилкой (желательно сечением не менее 0,75 мм²);
- мультиметр;
- паяльник или зажимы (крокодилы);
- резистор или лампа накаливания на 100–150 Вт в качестве ограничителя тока (опционально).
Порядок действий:
- Осмотрите щётки, ротор и обмотки на предмет механических повреждений, запаха гари и нагара.
- Проверьте корпус двигателя на пробой: один щуп на контакт, второй на металлическую часть корпуса. Если сопротивление близко к нулю – изоляция пробита, запуск опасен.
- Подключите кабель с вилкой к контактам двигателя. При этом соблюдайте полярность, если двигатель универсальный.
- Для безопасного запуска включите последовательно лампу накаливания или резистор между одним из проводов и контактом двигателя. Это ограничит пусковой ток и защитит сеть от короткого замыкания.
- Включите вилку в розетку и наблюдайте: двигатель должен плавно набрать обороты, без искрения, шума или запаха. При наличии искрения на коллекторе проверьте износ щёток и состояние ламелей.
- После отключения дайте двигателю остыть и осмотрите его повторно на наличие изменений.
Если проверка показала стабильную работу, отсутствие вибраций и перегрева, двигатель пригоден для дальнейшего использования вне корпуса или для установки в самодельную конструкцию.
Организация охлаждения при самостоятельной установке
Двигатель от пылесоса требует эффективного отвода тепла для стабильной работы и долгого срока службы. Основной способ охлаждения – принудительная вентиляция с помощью встроенного вентилятора, который вращается вместе с валом двигателя.
При самостоятельной установке важно обеспечить свободный приток воздуха к вентилятору. Не ставьте двигатель в закрытые или плохо проветриваемые корпуса. Расположите его так, чтобы воздух проходил через все вентиляционные отверстия и выходил наружу без препятствий.
Если двигатель монтируется внутри корпуса другого устройства, создайте дополнительное пространство не менее 3–5 см вокруг вентиляционных решеток. Это предотвратит нагрев из-за скопления горячего воздуха.
Для улучшения охлаждения можно установить дополнительный внешний вентилятор, направленный на двигатель, особенно если нагрузка высокая или эксплуатация длительная. Мощность дополнительного вентилятора должна быть сопоставима с габаритами двигателя, чтобы обеспечить равномерное охлаждение.
Контролируйте температуру корпуса двигателя при работе. Если поверхность нагревается выше 60–70 °C, это признак недостаточного охлаждения и риска перегрева. В таких случаях пересмотрите схему вентиляции или уменьшите нагрузку на двигатель.
Не забывайте об очистке вентиляционных отверстий от пыли и грязи. Засорение значительно снижает поток воздуха и увеличивает температуру.
При подключении двигателя убедитесь, что вентилятор вращается свободно и не задевает никаких деталей. Неправильная установка вентилятора может привести к снижению эффективности охлаждения и механическим повреждениям.

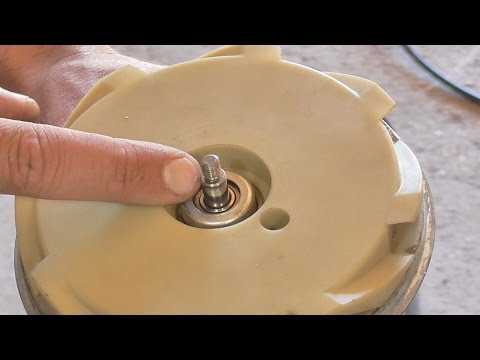

Меры безопасности при подключении и запуске
Перед началом работы обязательно отключите питание в розетке, чтобы избежать поражения электрическим током. Используйте изолированные инструменты и перчатки с электроизоляцией.
Проверьте целостность и изоляцию проводов, отсутствия оголённых участков. Подключение должно осуществляться строго по схеме с учётом фазы и нуля, если двигатель однофазный.
Перед включением измерьте сопротивление обмоток мультиметром, чтобы убедиться в отсутствии коротких замыканий или обрывов.
Убедитесь, что двигатель закреплён прочно и не имеет механических повреждений, а вал свободно вращается вручную без заеданий.
При работе с конденсатором проверьте его параметры и правильное подключение согласно маркировке, чтобы избежать перегрева и выхода из строя.
Запуск двигателя должен производиться под контролем: не допускайте контакта с вращающимися частями, избегайте влажности и пыли в рабочей зоне.
В случае необычных звуков, вибраций или перегрева немедленно отключите питание и проведите диагностику.
После монтажа и проверки работы двигателя рекомендуется использовать защитное заземление, чтобы снизить риск поражения электричеством при аварии.
Вопрос-ответ:
Какие параметры двигателя пылесоса нужно знать перед подключением к сети?
Перед подключением важно определить тип двигателя (обычно это коллекторный или асинхронный), номинальное напряжение (часто 220 В), мощность и частоту вращения ротора. На корпусе двигателя или на табличке обычно указаны эти данные. Знание параметров помогает правильно выбрать схему подключения и избежать перегрузок или повреждений.
Как правильно подключить конденсатор при подключении двигателя от пылесоса?
Конденсатор нужен для запуска и создания вращающего магнитного поля в двигателе с фазным сдвигом. Обычно конденсатор подключается последовательно с пусковой обмоткой. При выборе ёмкости следует учитывать характеристики двигателя — обычно в пределах от 5 до 30 микрофарад. Провода конденсатора подключают к соответствующим выводам двигателя, согласно схеме, а сам конденсатор размещают так, чтобы избежать перегрева и вибраций.
Можно ли подключать двигатель пылесоса напрямую к сети 220 В без дополнительного оборудования?
Для коллекторных двигателей, которые рассчитаны на 220 В, прямое подключение возможно, но важно учесть правильность фаз и соблюдение техники безопасности. Асинхронные двигатели часто требуют конденсатора или пускового реле. Также нужно проверить состояние обмоток и изоляции, чтобы избежать короткого замыкания или перегрева.
Какие меры безопасности нужно соблюдать при самостоятельном подключении двигателя от пылесоса?
Перед работой отключите питание в распределительном щитке, используйте изолированные инструменты и избегайте контакта с токоведущими частями. Проверяйте целостность изоляции проводов и соединений. Убедитесь, что двигатель установлен на негорючей поверхности и имеет доступ к воздуху для охлаждения. Не подключайте двигатель при признаках повреждений или износа.
Как проверить работоспособность двигателя пылесоса вне корпуса перед подключением?
Для проверки подайте напряжение на обмотки через мультиметр или тестер, измерьте сопротивление обмоток, оно должно быть в пределах нормы (обычно несколько Ом). Можно кратковременно включить двигатель на минимальное напряжение и проследить за вращением ротора — он должен вращаться плавно без посторонних звуков. Проверка исключает скрытые повреждения и помогает избежать поломок после установки.
