Подвесной подшипник карданного вала Subaru Forester SH (выпуск 2008–2012 годов) служит для фиксации и поддержки кардана в центральной части, снижая вибрации и нагрузки на трансмиссию. При его износе появляются характерные признаки: гул при движении, особенно на скорости выше 40 км/ч, вибрации на кузов и посторонние шумы в районе тоннеля пола. Игнорирование неисправности приводит к ускоренному износу крестовин и фланцев карданного вала.
Для замены подвесного подшипника потребуется снять карданный вал, что требует доступа к яме или подъемнику. На Форестере SH чаще всего установлен разборный кардан производства GKN или NTN, на которых подшипник меняется отдельно, в отличие от неразборных валов, где требуется полная замена узла. Диаметр подшипника обычно составляет 30 мм, наружный диаметр – 62 мм, ширина – 16 мм, но перед покупкой детали важно сверить размеры по VIN или маркировке старого узла.
Замена требует аккуратного демонтажа стопорного кольца, запрессовки нового подшипника и правильной установки пыльника. При обратной сборке кардана необходимо совместить метки балансировки, чтобы избежать биения и вибраций. После завершения работ рекомендуется провести проверку на подъемнике: при включении передачи не должно быть посторонних звуков и колебаний кардана. Несоблюдение этих требований может привести к повторному выходу подшипника из строя в течение короткого срока.
Как определить неисправность подвесного подшипника на Форестер SH
Наряду с шумом может наблюдаться неровная работа карданного вала, особенно при трогании с места или во время резкого ускорения. Это вызвано увеличенным люфтом в подвесном подшипнике, который больше не фиксирует вал в стабильном положении. Появление нехарактерных ударов под днищем при переключении передач – дополнительный сигнал о проблеме.
Чтобы убедиться в неисправности, необходимо выполнить визуальный осмотр подвесного подшипника. Автомобиль устанавливается на подъемник или надёжные опоры. При покачивании карданного вала рукой допускается лишь минимальный люфт. Если подшипник болтается или смещается в резиновом демпфере, его необходимо заменить. Резина не должна иметь трещин, отслоений или признаков деформации.
Дополнительно можно провести диагностику во время пробной поездки. При изношенном подшипнике характер вибрации не зависит от качества дорожного покрытия и сохраняется даже на ровном асфальте. Это отличает проблему от неисправностей подвески или колесных подшипников.
Затягивать с заменой не рекомендуется: разрушение подвесного подшипника может привести к повреждению карданного вала или соединительных элементов трансмиссии.
Какие инструменты и материалы понадобятся для замены подшипника
Для замены подвесного подшипника на Subaru Forester SH потребуется набор специализированного инструмента и расходных материалов. Без точного комплекта невозможно корректное выполнение работ, особенно при демонтаже карданного вала и запрессовке нового подшипника.
Необходимые инструменты:
– Домкрат и надежные опоры – для вывешивания задней части автомобиля и обеспечения безопасного доступа к карданному валу.
– Набор головок и вороток – потребуется головка на 14 и 17 мм, а также удлинители для откручивания фланцев кардана и креплений подвесного подшипника.
– Шестигранный ключ на 5 мм – для откручивания фиксирующих болтов в соединениях кардана (в зависимости от комплектации).
– Молоток и медная выколотка – для аккуратного демонтажа подшипника с вала без повреждения посадочных поверхностей.
– Съемник подшипников или пресс – для безопасного извлечения изношенного подшипника с карданного вала.
– Динамометрический ключ – для затяжки креплений с точным моментом, во избежание разбалтывания или срыва резьбы.
Материалы и расходники:
– Новый подвесной подшипник – строго соответствующий оригинальному каталожному номеру. Убедитесь в совместимости с модификацией SH и коробкой передач.
– Смазка для шлицевых соединений – графитовая или литиевая, применяется при сборке кардана для исключения заеданий и продления срока службы соединений.
– Резиновый демпфер (при необходимости) – в случае износа опоры, которая демпфирует вибрации от кардана.
– Фиксатор резьбы – средней фиксации, используется при обратной сборке, чтобы исключить самопроизвольное откручивание болтов.
Перед началом работ важно подготовить все необходимое заранее. Это минимизирует простой в процессе замены и исключит ошибки при сборке.

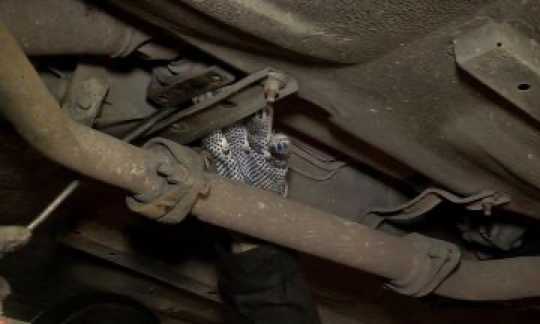

Как демонтировать карданный вал на Форестер SH
Перед снятием карданного вала необходимо обеспечить доступ к его креплениям. Для этого установите автомобиль на подъёмник или надёжно зафиксируйте его на яме. Отключите стояночный тормоз и переведите коробку передач в нейтраль, чтобы вал мог свободно вращаться при откручивании болтов.
Начните с демонтажа центральной опоры карданного вала. Она крепится к кузову двумя болтами, которые требуют ключа на 14 мм. Перед их откручиванием рекомендуется нанести проникающую смазку, особенно если элементы имеют следы коррозии. После этого временно оставьте опору закреплённой, чтобы вал не упал при откручивании фланцев.
Далее переходите к заднему фланцу кардана, соединяющему его с редуктором. Здесь используются болты под ключ 12 мм с гайками. Чтобы исключить проворачивание, удерживайте вал с помощью монтажки через отверстие в фланце. Откручивайте болты крест-накрест, соблюдая равномерное усилие. Не допускайте перекоса фланца.
После отсоединения от редуктора аналогично открутите передний фланец у коробки передач. Этот узел часто имеет фиксирующую скобу или хомут, которую также необходимо снять. При демонтаже будьте готовы к утечке трансмиссионного масла через переднюю часть кардана, особенно если отсутствует заглушка. Для защиты подложите под агрегат ветошь или ёмкость.
Когда все болты и опоры сняты, аккуратно опустите карданный вал. Он не должен виснуть на шлицах – извлеките его плавным движением, без рывков. Осмотрите шлицевое соединение на наличие износа и грязи, при необходимости очистите и смазайте высокотемпературной смазкой для трансмиссий.
Снятый кардан необходимо хранить в горизонтальном положении, чтобы не повредить крестовины и не деформировать трубу. В процессе демонтажа строго избегайте ударов по фланцам – это может нарушить балансировку вала.
Как снять старый подвесной подшипник с карданного вала
Перед демонтажем подшипника необходимо отсоединить карданный вал от автомобиля. После этого вал укладывается на ровную поверхность для удобства работы. Все манипуляции проводятся с соблюдением техники безопасности, так как детали могут быть под напряжением из-за остаточного напряжения в соединениях и коррозии.
- Зафиксировать карданный вал в тисках через деревянные проставки, чтобы не повредить трубу.
- Оценить состояние стопорного кольца (если оно присутствует). В большинстве случаев его необходимо снять с помощью узких съемников или отвертки с упором, предварительно обработав место крепления проникающей смазкой.
- С помощью съемника аккуратно стянуть подшипник с посадочного места. Если используется подшипник с интегрированной обоймой, съемник должен опираться только на внутреннюю обойму, чтобы не повредить вал.
- Если подшипник прикипел, его прогревают строительным феном до 100–120°C, стараясь не перегревать вал. После прогрева попытку демонтажа повторяют.
- В случае отсутствия подходящего съемника, можно воспользоваться аккуратными ударами через бронзовую наставку по внутренней обойме, равномерно двигая подшипник вдоль оси.
После снятия подшипника необходимо тщательно очистить посадочное место на валу от коррозии и остатков смазки с помощью металлической щетки или мелкозернистой наждачной бумаги. Проверяется отсутствие задиров и износа. При наличии дефектов поверхность необходимо шлифовать или заменить вал.
Установка нового подвесного подшипника и сборка кардана
Перед установкой нового подвесного подшипника убедитесь в правильной ориентации детали – резиновый демпфер должен быть обращён в сторону карданного вала. Смазка посадочного места не допускается, так как это может привести к проворачиванию подшипника в корпусе.
Запрессовка подшипника осуществляется с помощью тисков или гидравлического пресса, при этом усилие необходимо прикладывать исключительно к наружной обойме. При установке кронштейна подшипника следите за совпадением отверстий с метками на валу – это исключит перекос при дальнейшей эксплуатации.
После закрепления подвесного подшипника производится сборка карданного вала. Шлицевые соединения предварительно очищаются и покрываются тонким слоем специальной смазки типа MoS2. Вал соединяется строго по меткам, нанесённым при разборке, чтобы сохранить балансировку. Нарушение этой последовательности приведёт к вибрации и преждевременному износу элементов трансмиссии.
После сборки кардан закрепляется к раздаточной коробке и заднему редуктору. Все болты затягиваются с соблюдением рекомендованного момента – 50 Н·м для болтов крестовин и 60 Н·м для крепления подвесного подшипника. Завершающим этапом является проверка свободного вращения и отсутствие люфтов в соединениях.
Проверка работы узла после замены подшипника
Затем необходимо выполнить проверку на люфт карданного вала. Для этого возьмитесь за вал вблизи подшипника и попытайтесь провернуть его в осевом направлении с минимальным усилием. Отсутствие значительного люфта свидетельствует о правильной посадке подшипника.
Обязательно прокрутите карданный вал вручную, контролируя наличие посторонних шумов, заеданий или неровностей хода. Новый подшипник должен вращаться плавно и без вибраций.
После предварительных проверок на стенде или подъемнике, проведите дорожные испытания с постепенным увеличением оборотов двигателя и нагрузок на трансмиссию. При этом обратите внимание на появление вибраций, шумов и изменение поведения автомобиля при разгоне и торможении.
Если присутствуют посторонние звуки, проведите повторный осмотр и при необходимости подтяните крепежные элементы подвесного подшипника. Также проверьте состояние смазки – ее отсутствие или загрязнение может вызвать преждевременный износ.
В случае обнаружения вибраций измерьте балансировку карданного вала, так как неправильно установленный подшипник может спровоцировать дисбаланс и ускоренный износ других компонентов.
| Параметр | Метод проверки | Норма | Рекомендации при отклонении |
|---|---|---|---|
| Люфт карданного вала | Осевой сдвиг вручную | Не более 0,5 мм | Перепроверить посадку подшипника и крепеж |
| Шум при вращении | Вручную прокрутить вал | Отсутствие скрежета и посторонних шумов | Заменить подшипник или проверить смазку |
| Вибрации при движении | Дорожные испытания с разной скоростью | Отсутствие вибраций и биений | Балансировка карданного вала и проверка креплений |
| Состояние смазки | Визуальный осмотр и пробный запуск | Чистая, без загрязнений | Заменить или добавить смазку согласно регламенту |
Вопрос-ответ:
Какие признаки указывают на необходимость замены подвесного подшипника на Форестер SH?
Основные признаки износа подвесного подшипника включают вибрацию или шум при движении, особенно на средних и высоких скоростях, посторонние звуки при разгоне или торможении, а также повышенную люфтованность карданного вала. Если наблюдается повышенный нагрев в области подшипника, это также сигнал к замене.
Какие инструменты потребуются для самостоятельной замены подвесного подшипника на Форестер SH?
Понадобятся домкрат и стойки для надежной фиксации автомобиля, набор ключей и головок, съемник для снятия подшипника, молоток и выколотка для демонтажа, а также возможно смазочные материалы и обезжириватель для подготовки посадочного места. Важно иметь моментный ключ для точной затяжки болтов при сборке.
Как правильно снять карданный вал для замены подвесного подшипника на Форестер SH?
Сначала необходимо поднять автомобиль и обеспечить его устойчивость на подставках. Затем открутить крепления карданного вала в местах соединения с коробкой передач и задним мостом. После этого аккуратно освободить подвесной подшипник, который фиксирует вал, и снять карданный вал, избегая повреждений сальников и соединений.
Какие ошибки чаще всего допускают при установке нового подвесного подшипника на Форестер SH?
Часто неправильно фиксируют подшипник, не учитывая правильное положение и отсутствие люфта, используют неподходящие инструменты, что приводит к деформации детали, забывают очистить посадочное место от грязи и старой смазки. Также возможна неполная затяжка крепежных болтов, что вызывает ранний износ и вибрации.
Нужно ли проводить проверку работы подвесного подшипника после установки и как это сделать?
Да, проверка обязательна. После сборки кардана и установки подшипника автомобиль опускают на землю, запускают двигатель и проводят тестовый прогон на различных скоростях. Важно убедиться в отсутствии посторонних шумов и вибраций, а также проверить отсутствие люфта и нагрева в области подшипника. При необходимости повторно проверить крепеж и правильность установки.
Как правильно подготовить автомобиль перед заменой подвесного подшипника на Форестер SH?
Перед началом замены подвесного подшипника необходимо обеспечить удобный доступ к карданному валу и самому подшипнику. Для этого следует надежно поднять машину на подъемнике или использовать устойчивые домкраты с подставками. Также рекомендуется отсоединить аккумулятор, чтобы избежать случайных коротких замыканий при работе с электроинструментом. Очистите область вокруг карданного вала от грязи и пыли, чтобы не допустить попадания загрязнений внутрь нового подшипника. Кроме того, подготовьте необходимый инструмент и материалы, чтобы работа проходила без перерывов.
