Неисправность стеклоподъемника в Ford Mondeo третьего поколения нередко возникает после 120–150 тысяч километров пробега. Наиболее подвержены износу пластиковые направляющие, тросы и электродвигатель. Первые признаки – замедленная работа, щелчки при движении стекла, а также полная остановка стеклоподъемного механизма.
Для замены потребуется крестовая и торцевая отвертка, пластиковая лопатка для снятия обшивки, набор головок, а также новый стеклоподъемник, желательно оригинального образца или качественный аналог с гарантией. Перед началом работ необходимо отключить аккумулятор, чтобы избежать короткого замыкания в цепи питания моторчика.
Демонтаж начинается со снятия дверной обшивки. Особое внимание стоит уделить расположению клипс и винтов: в модели Mondeo 3 их несколько, в том числе скрытые за заглушками и в ручке двери. После снятия обшивки откроется доступ к металлической платформе и механизму стеклоподъемника. Если стекло опущено, его необходимо зафиксировать в верхнем положении с помощью малярного скотча или присосок.
Рекомендуется предварительно сфотографировать расположение креплений и электрических разъемов, чтобы избежать ошибок при сборке. При установке нового механизма важно соблюдать положение направляющих и убедиться в свободном ходе троса. После подключения электрики и установки обшивки нужно протестировать работу стеклоподъемника на всех режимах.

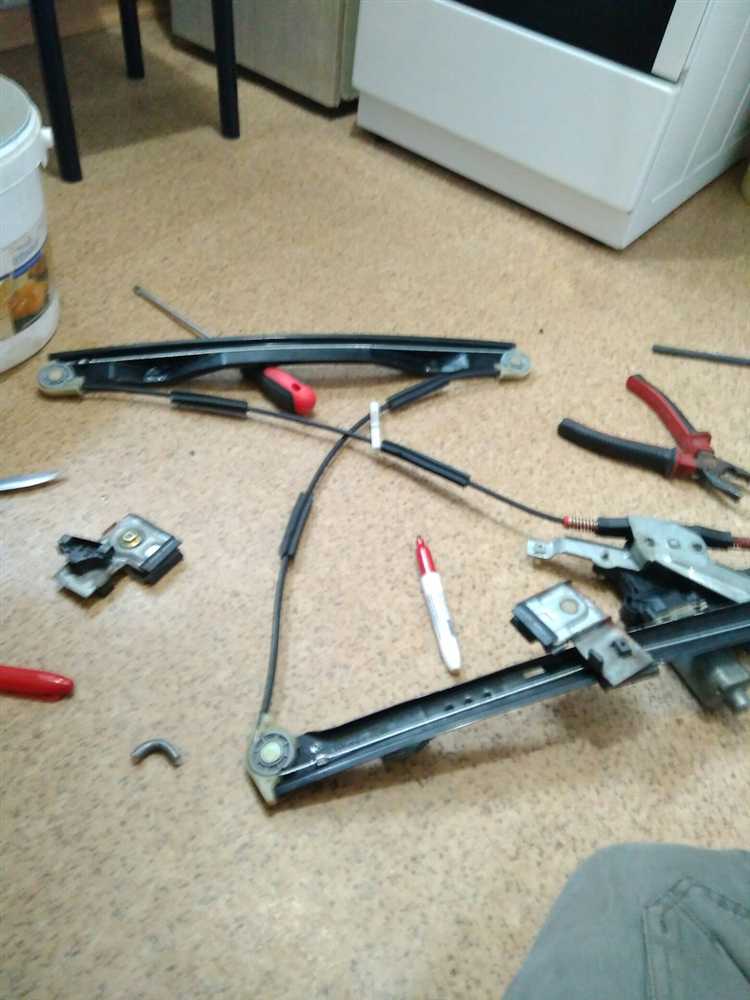

Как определить неисправность стеклоподъемника на Мондео 3
Первичный признак неисправности – отсутствие реакции на нажатие кнопки управления стеклом. Если стекло не двигается при включении зажигания, следует проверить, слышен ли щелчок реле или шум электродвигателя. Полная тишина может указывать на неисправность кнопки, перегоревший предохранитель или обрыв питания мотора.
Если стекло заедает, двигается рывками или перекошено, возможен износ направляющих, обрыв троса или повреждение механизма каретки. Стоит обратить внимание на скорость перемещения – если она снизилась по сравнению с другими дверьми, это может быть следствием загрязнения или недостаточной смазки в подъемном механизме.
Иногда стекло опускается, но не поднимается – это часто связано с износом мотор-редуктора или с повреждением управляющего провода. Также стоит исключить перегрев электродвигателя, особенно если проблема проявляется после нескольких циклов подъема и опускания подряд.
Проверка кнопки управления осуществляется мультиметром на предмет подачи напряжения при нажатии. Также полезно подключить напрямую питание к мотору стеклоподъемника – если он не срабатывает, требуется замена. При наличии скрежета или треска внутри двери – возможно разрушение шестерен или поломка тросового механизма.
Диагностику рекомендуется проводить при снятой обшивке двери с обязательной проверкой разъёмов и состояния проводки. Повреждённая изоляция или следы коррозии на контактах часто становятся причиной нестабильной работы.
Какие инструменты потребуются для замены стеклоподъемника
Для демонтажа и установки стеклоподъемника на Ford Mondeo 3 необходим набор ручного инструмента. В первую очередь потребуется торцовый ключ с головками на 8 и 10 мм – они используются для крепления стеклоподъемника и направляющих. Желательно наличие трещотки с удлинителем для доступа к труднодоступным местам внутри двери.
Также потребуется отвертка Torx T20 – ею откручиваются винты облицовки двери и другие крепежные элементы. Для снятия обшивки понадобится пластиковая лопатка или съемник панелей, чтобы избежать повреждения клипс и лакокрасочного покрытия.
Обязателен мультиметр или пробник напряжения – с их помощью проверяется питание на электромотор стеклоподъемника. Это позволяет убедиться, что неисправность действительно в механизме, а не в электропроводке или кнопке управления.
Для фиксации стекла в поднятом положении потребуется малярный скотч или струбцина. Также может понадобиться строительный фен – с его помощью легче отсоединить герметик или двусторонний скотч, если он использовался для крепления влагозащитной пленки.
Работа упрощается при наличии фонарика на гибком основании – он помогает освещать внутренности двери при работе в ограниченном пространстве. Перчатки защитят руки от порезов об острые металлические края внутри двери.
Пошаговый процесс снятия дверной обшивки перед заменой
Перед началом работ отсоедините минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания при демонтаже электропроводки стеклоподъемника.
Снимите декоративную накладку ручки открывания двери, поддев её пластиковым шпателем. Под ней находится скрытый винт, который необходимо выкрутить крестовой отверткой.
Далее извлеките заглушку из внутренней ручки двери, за которой также спрятан крепежный винт. Его следует аккуратно выкрутить, не допуская повреждения пластиковых элементов.
Открутите два винта в нижней части дверной карты – они расположены ближе к краю и обычно хорошо видны. Используйте отвертку с магнитным жалом, чтобы не уронить крепёж внутрь двери.
Осторожно подденьте нижний край обшивки при помощи пластикового съёмника. Начинайте с нижнего угла и двигайтесь вверх, постепенно освобождая клипсы. Избегайте резких движений, так как пластиковые фиксаторы могут треснуть.
После отсоединения всех клипс приподнимите обшивку вверх – она держится на направляющих в верхней части. Обшивка должна сняться без усилия.
Отключите разъёмы электропроводки, идущие к кнопкам стеклоподъемника и динамику. Зафиксируйте разъемы в стороне, чтобы избежать их повреждения во время дальнейших работ.
Дверная обшивка полностью демонтирована и теперь открыт доступ к стеклоподъемнику и другим внутренним элементам двери.

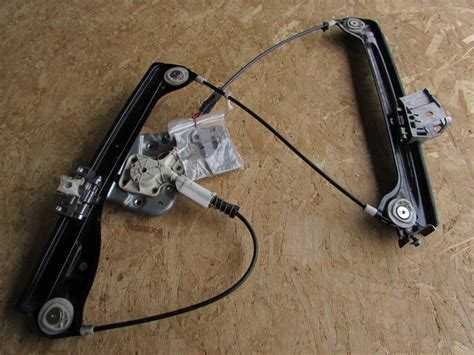

Как безопасно отсоединить старый стеклоподъемник
Перед демонтажем отключи клемму аккумулятора, чтобы исключить риск короткого замыкания при работе с электроприводом. Обязательно используй перчатки и защитные очки – внутри двери могут быть острые края и металлическая стружка.
Сначала отведи стекло в верхнее положение и зафиксируй его малярным скотчем через уплотнитель к рамке двери. Это предотвратит его падение после отсоединения механизма. Если стекло опустить невозможно, придётся временно подключить питание и поднять его с помощью кнопки.
Открути крепёж стеклоподъёмника к внутренней панели двери – как правило, это болты под Torx или шестигранник. Обрати внимание на точки фиксации стекла к каретке – в случае электрического подъёмника они часто скрыты за технологическими отверстиями. После освобождения креплений аккуратно выведи стекло из зацепления и оставь его зафиксированным в верхнем положении.
Отключи разъём питания моторчика. При окислении контактов не применяй силу – воспользуйся очистителем контактов и дай разъёму немного времени, чтобы размягчить загрязнение. Только после этого отсоединяй штекер, придерживая корпус моторчика рукой.
Когда все крепления и соединения отсоединены, аккуратно достань механизм стеклоподъёмника через сервисное окно. Не сгибай направляющие и не допускай перегиба тросов – это может повредить механизм, если потребуется его последующий анализ или восстановление.
Особенности установки нового стеклоподъемника на переднюю дверь
Перед монтажом нового стеклоподъемника необходимо убедиться в соответствии модели механизма – на Ford Mondeo 3 применяются разные конструкции для передних и задних дверей, а также для водительской и пассажирской стороны. Установка переднего стеклоподъемника требует точной посадки направляющих и корректного совмещения монтажных отверстий с дверной рамой.
- Сначала закрепите механизм в дверной полости, совмещая его крепления с штатными резьбовыми отверстиями. Используйте оригинальные болты с шайбами, чтобы избежать перекоса или люфта.
- Перед фиксацией убедитесь, что трос не перекручен и свободно перемещается по направляющим. Натяжение должно быть равномерным – это влияет на долговечность и плавность хода стекла.
- Подключите разъём питания мотора и проверьте работу механизма на холостом ходу без стекла. При наличии постороннего шума или рывков – ослабьте крепления, отрегулируйте положение корпуса и повторите проверку.
Установка стекла выполняется после полной проверки работы механизма. Стекло аккуратно опускается внутрь двери и фиксируется в каретке. На передних дверях Mondeo 3 используется зажимной тип фиксации – убедитесь, что стекло плотно сидит в зажимах и не имеет люфта.
- Совместите стекло с посадочными пазами каретки, избегая перекосов. При необходимости приподнимите или опустите механизм кнопкой.
- Затяните прижимные болты с усилием, достаточным для надёжной фиксации, но без деформации стекла.
- После установки проведите полный цикл подъема и опускания стекла. Стекло должно двигаться равномерно без заеданий и шума.
Финальным этапом является установка влагозащитной плёнки и обратный монтаж обшивки двери. Прежде чем закрыть дверь, убедитесь, что все крепления стеклоподъемника затянуты, а проводка не задевает подвижные элементы.
Как правильно подключить электропривод и проверить работу
Для подключения электропривода стеклоподъемника Ford Mondeo 3 необходимо сначала убедиться, что аккумулятор отключен, чтобы избежать коротких замыканий. Разъемы электропривода должны точно совпадать с разъемами проводки двери – использовать родные клеммы без повреждений и окислений.
Подсоедините питание на мотор стеклоподъемника согласно схеме: два провода отвечают за направление вращения – переподключение меняет направление движения стекла. Для удобства используйте тестер, чтобы определить полярность и правильно подключить провода. Обязательно подключите массу к кузову через штатные точки заземления.
После подключения включите зажигание, но не заводите двигатель. Проверьте работу кнопок управления стеклоподъемником: стекло должно плавно и без рывков подниматься и опускаться. Если мотор не реагирует, перепроверьте крепление и целостность проводки, а также состояние предохранителей в блоке предохранителей салона.
Для проверки качества соединений примените мультиметр на режиме прозвонки или измерения напряжения. Нажатие кнопки «вверх» должно приводить к подаче напряжения на один контакт мотора, кнопка «вниз» – на другой. Отсутствие напряжения укажет на неисправность в цепи управления или переключателе.
При корректной работе электропривода проверьте отсутствие посторонних шумов и плавность хода стекла. После успешной проверки можно установить обратно дверную обшивку и закрепить все элементы в обратном порядке.

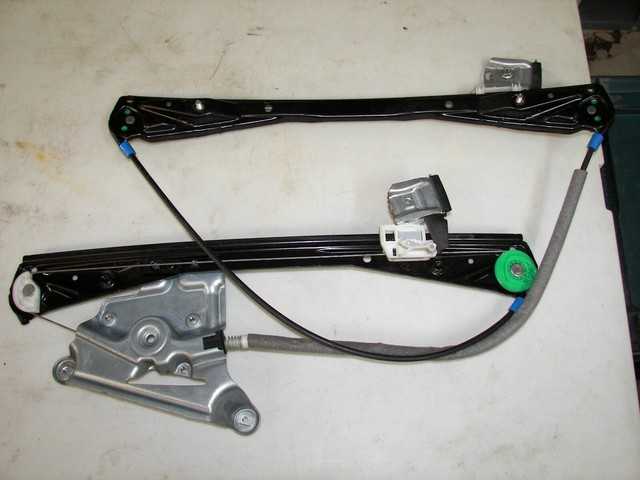

На что обратить внимание при сборке двери после замены
Перед установкой обшивки убедитесь, что все элементы стеклоподъемника закреплены надежно и двигаются без заеданий. Проверьте фиксаторы креплений и отсутствие люфтов в направляющих.
- Подключите электропроводку и проведите тест работы стеклоподъемника до окончательной сборки двери.
- Убедитесь, что уплотнительные резинки вокруг стекла плотно прилегают и не мешают движению механизма.
- Проверьте правильность установки и фиксации ограничителей хода стекла.
- Проследите, чтобы тросы или тяги не были перекручены и свободно скользили по направляющим.
При закреплении обшивки двери важно равномерно затягивать все крепежные элементы, чтобы избежать деформаций и скрипов.
- Проверьте наличие всех пластиковых клипс и замените поврежденные для надежной фиксации.
- Убедитесь в правильном размещении проводов, чтобы они не попадали под обшивку и не были повреждены при закрывании двери.
- После установки всех компонентов проведите финальный тест электропривода и движения стекла.
При соблюдении этих рекомендаций дверь будет собрана качественно, обеспечивая долговечность работы стеклоподъемника и отсутствие посторонних шумов.
Когда требуется регулировка стекла после замены механизма
Регулировка стекла необходима в случаях, если после установки нового стеклоподъемника наблюдаются заедания, неплотное прилегание стекла к уплотнителям или посторонние шумы при движении стекла. Особенно важно проверить положение стекла при полном закрытии и открытии двери.
Если стекло при подъеме не доходит до верхнего уплотнителя на 2–3 мм или задевает корпус двери, регулировка обязательна. Также корректировка требуется при перекосе стекла, который проявляется в неравномерном зазоре между стеклом и рамой двери.
Проверка положения стекла проводится сразу после сборки: стекло должно свободно двигаться без люфта и вибраций, а при закрытом положении – плотно прилегать к резиновым уплотнителям по всему периметру. Если при этом слышны свисты или слышны вибрации, значит регулировка нужна.
Регулировку стекла выполняют путем ослабления крепежных болтов стеклоподъемника и аккуратного смещения стекла до достижения правильного положения. После фиксации болтов рекомендуется проверить ход стекла несколько раз, чтобы убедиться в отсутствии заеданий и ровном подъеме.
Отсутствие регулировки может привести к быстрому износу уплотнителей, попаданию воды внутрь двери и повреждению самого стеклоподъемника из-за неправильной нагрузки. Поэтому при замене механизма всегда проверяйте положение стекла и при необходимости сразу выполняйте точную регулировку.
Вопрос-ответ:
Как определить, что стеклоподъемник на Ford Mondeo 3 вышел из строя и требует замены?
Симптомы неисправного стеклоподъемника включают затрудненное или прерывистое движение стекла, посторонние звуки при подъеме или опускании, а также полное отсутствие реакции на кнопку управления. Часто наблюдается медленное движение или стекло застревает в промежуточном положении. Проверка электропитания и предохранителей помогает исключить другие причины, после чего можно убедиться в неисправности самого механизма.
Какие инструменты нужны для замены стеклоподъемника на Ford Mondeo 3 и как подготовиться к работе?
Для замены потребуются крестовая и плоская отвертки, набор ключей или головок (обычно 8-10 мм), съемник для клипс дверной обшивки, а также возможно пластиковые лопатки для аккуратного снятия элементов. Перед началом работы нужно отключить аккумулятор, чтобы избежать короткого замыкания, и подготовить чистое рабочее пространство с хорошим освещением. Рекомендуется иметь под рукой тряпки и контейнер для мелких деталей.
Можно ли заменить стеклоподъемник на Ford Mondeo 3 самостоятельно без опыта в ремонте автомобилей?
Замена стеклоподъемника требует аккуратности и знания конструкции двери, но с пошаговой инструкцией и необходимыми инструментами справиться реально. Важно внимательно работать с креплениями, не повредить электропроводку и правильно соединить штекеры. Если нет уверенности в своих силах, лучше обратиться к специалисту, поскольку неправильная установка может привести к поломке нового механизма или повреждению стекла.
Как проверить работоспособность нового стеклоподъемника после установки на Ford Mondeo 3?
После монтажа необходимо временно подключить электропитание и проверить движение стекла с помощью штатной кнопки управления. Стекло должно плавно и без рывков подниматься и опускаться до крайних положений. Следует убедиться в отсутствии посторонних шумов и вибраций. Если все работает корректно, можно собрать дверь окончательно, не забывая закрепить все крепежи и вернуть на место обшивку.
Какие особенности конструкции стеклоподъемника Ford Mondeo 3 нужно учитывать при замене?
Стеклоподъемник Ford Mondeo 3 может быть как электрическим, так и механическим, но чаще используется электропривод с моторчиком, который крепится внутри двери. Механизм включает направляющие и тросы или рычаги, которые должны быть правильно отрегулированы после установки. Важно учитывать расположение разъемов для подключения и совместимость нового механизма с конкретной модификацией автомобиля, чтобы избежать проблем с установкой и функционированием.
Как определить, что стеклоподъемник на Ford Mondeo 3 требует замены?
Если стекло перестает подниматься или опускаться, движется с рывками или издает посторонние звуки, это явные признаки неисправности стеклоподъемника. Также стоит обратить внимание, если кнопка управления не реагирует или работает с задержкой. Иногда механизм может полностью остановиться или работать только в одном направлении. Такие симптомы говорят о необходимости осмотра и, скорее всего, замены устройства, чтобы избежать дальнейших повреждений и сохранить комфорт эксплуатации автомобиля.
