Конденсатор в микроволновке отвечает за накопление и быструю разрядку энергии, необходимой для питания магнетрона. При выходе из строя этого элемента печь может перестать греть, начать издавать необычные звуки или вовсе не включаться. Проверка конденсатора требует внимательности, так как он способен удерживать заряд даже после отключения прибора от сети.
Проверка работоспособности осуществляется с помощью мультиметра в режимах измерения сопротивления или ёмкости. Исправный конденсатор сначала показывает низкое сопротивление, которое быстро возрастает до бесконечности. Если сопротивление остаётся нулевым или слишком высоким сразу, элемент неисправен. Для более точной диагностики используется режим измерения ёмкости – значение должно соответствовать маркировке, например, 1,05 мкФ ±3% для типового высоковольтного конденсатора микроволновки.
Если визуально заметны следы перегрева, вздутие корпуса или вытекание диэлектрика, конденсатор подлежит немедленной замене. Такие признаки указывают на критические внутренние повреждения, при которых дальнейшее использование устройства небезопасно.

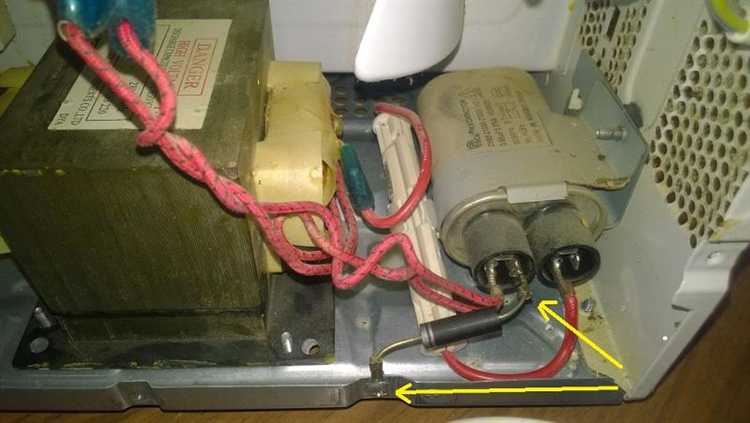

Как безопасно разрядить конденсатор перед проверкой
Перед проверкой конденсатора микроволновой печи необходимо полностью разрядить его, так как он способен накапливать напряжение до 2000–3000 В даже после отключения питания. Пренебрежение этой процедурой может привести к поражению электрическим током.
Для безопасной разрядки понадобятся: изолированные длинногубцы или отвёртка с пластиковым держателем, медный провод сечением не менее 1,5 мм² и длиной около 30–40 см, два зачищенных конца (по 3–4 см), а также резиновые диэлектрические перчатки. Вся работа выполняется при отключённой вилке от розетки и после визуального убеждения в отсутствии постороннего напряжения.
После разрядки можно отсоединить провода от клемм и переходить к диагностике. Важно помнить: повторная зарядка возможна при любом воздействии на схему, поэтому перед каждым этапом проверки убедитесь, что конденсатор вновь не накопил напряжение.
Признаки неисправного конденсатора в микроволновке
Характерный гул, треск или щелчки при запуске печи также могут указывать на пробой внутри конденсатора. Особенно настораживают звуки, которые появляются сразу после нажатия кнопки запуска, но до начала вращения тарелки и излучения микроволн.
Запах гари или перегрева внутри корпуса микроволновки нередко свидетельствует о перегреве компонентов высоковольтного контура. Повреждённый конденсатор может вызвать перегрузку трансформатора или диода, что сопровождается характерным запахом расплавленного лака или изоляции.
Ещё один важный симптом – срабатывание предохранителя при включении устройства. В этом случае цепь размыкается почти мгновенно, даже без запуска магнетрона. Конденсатор с внутренним коротким замыканием вызывает резкий токовый скачок.
Если микроволновка включается, но магнетрон не возбуждается и отсутствует характерный шум работы, это также может указывать на обрыв внутри конденсатора или потерю ёмкости. В таком случае прибор продолжает функционировать частично, но нагрева не происходит.
Как найти конденсатор внутри корпуса микроволновки
Чаще всего конденсатор расположен рядом с магнетроном и трансформатором высокого напряжения. Его корпус выполнен из металла и покрыт защитной изоляцией или пленкой. Размеры обычно варьируются от 5 до 10 см в длину и 3–5 см в диаметре или ширине.
Обратите внимание на наличие двух толстых клемм с пружинными или болтовыми соединениями, иногда защищённых пластиковыми колпачками. Конденсатор может быть закреплён с помощью металлических скоб или специальных держателей.
Как проверить емкость конденсатора мультиметром
Для проверки емкости конденсатора микроволновой печи необходим мультиметр с функцией измерения емкости (обозначается как «C» или «Cap»). Перед началом измерений конденсатор следует полностью разрядить, чтобы избежать повреждения прибора и травм.
Установите мультиметр в режим измерения емкости. Значение на дисплее должно соответствовать номиналу, указанному на корпусе конденсатора, с допуском ±10-20%. Сильно заниженное или нулевое значение свидетельствует о повреждении или пробое конденсатора.
Если мультиметр не оснащен функцией измерения емкости, используйте тест на заряд/разряд: подключите мультиметр в режим измерения сопротивления и наблюдайте за изменением показаний. Резкое изменение сопротивления от малого к большому указывает на исправность конденсатора, но этот метод менее точен.
Проверка конденсатора на пробой с помощью омметра
Для диагностики пробоя конденсатора в микроволновой печи необходимо измерить его сопротивление с помощью омметра. При пробое внутреннего диэлектрика сопротивление резко снижается, что и выявляет прибор.
- Отсоедините конденсатор от схемы для исключения влияния других компонентов на измерения.
- Переключите омметр на максимальный измерительный диапазон сопротивления (обычно 1 Мом и выше).
Если конденсатор исправен, сопротивление будет сначала низким (из-за зарядки) и быстро возрастет до бесконечности (или показания прибора перестанут изменяться). При пробое сопротивление останется низким или будет практически равно нулю, что указывает на наличие внутреннего короткого замыкания.
- Постоянно низкое сопротивление – признак пробоя диэлектрика.
- Плавный рост сопротивления – нормальное поведение конденсатора.
- Если омметр показывает очень высокое или бесконечное сопротивление сразу, возможно, конденсатор полностью разряжен или исправен.
После измерения следует несколько раз повторить проверку для подтверждения результата. Важно использовать омметр с диапазоном не ниже 1 Мом для точной диагностики пробоя.
Как отличить рабочий конденсатор от неисправного по внешнему виду
Что делать при обнаружении неисправного конденсатора
При выявлении неисправного конденсатора в микроволновой печи обязательно отключите прибор от электросети и выполните полную разрядку конденсатора с помощью резистора сопротивлением 10–20 кОм на 5 Вт, чтобы исключить риск поражения электрическим током.
Замену конденсатора следует выполнять только на точно такой же или совместимый по параметрам: напряжение не ниже оригинального, емкость с допуском ±5% от номинала. Использование конденсаторов с меньшим напряжением приведет к повторной неисправности и может вызвать повреждение микроволновки.
Для замены лучше использовать конденсаторы с высококачественными диэлектриками (например, металлизированные пленочные), так как они обеспечивают стабильную работу и долговечность. Электролитические конденсаторы в микроволновках применяются крайне редко из-за их меньшей надежности.
После замены рекомендуется проверить конденсатор мультиметром или специализированным измерителем емкости, чтобы убедиться в правильности установки и работоспособности.
Если вы не уверены в своих навыках или не располагаете необходимым инструментом, обратитесь к квалифицированному специалисту по ремонту микроволновок. Неправильная замена конденсатора может привести к повреждению других компонентов и создать опасность для пользователя.
Вопрос-ответ:
Как определить, что конденсатор микроволновой печи вышел из строя?
Неисправный конденсатор часто сопровождается заметными признаками: корпус может быть вздутым или потекшим, на поверхности видны следы нагара или коррозии. При включении микроволновки устройство может не разогревать пищу или издавать щелкающие звуки. Для точного выявления необходимо снять конденсатор и проверить его с помощью мультиметра или омметра на сопротивление и ёмкость.
Можно ли проверить конденсатор микроволновки мультиметром без его снятия с платы?
Проверка конденсатора непосредственно на плате возможна, но она менее точная из-за параллельных цепей, которые влияют на измерения. Чтобы получить достоверные результаты, лучше снять конденсатор с платы и затем проверить его параметры мультиметром в режиме измерения ёмкости или сопротивления. Без снятия показания могут быть искажены, что затруднит диагностику.
Как правильно разрядить конденсатор микроволновой печи перед проверкой?
Перед любыми измерениями важно снять остаточный заряд, чтобы избежать удара током. Для этого нужно использовать изолированный инструмент — например, отвертку с пластиковой ручкой, соединённую через резистор примерно на 10 кОм с выводами конденсатора. После прикосновения к выводам удерживайте несколько секунд, чтобы заряд полностью ушёл. Проверить отсутствие напряжения можно мультиметром в режиме измерения постоянного напряжения.
Какой тип конденсатора обычно используется в микроволновых печах, и почему именно он?
В микроволновках применяются высоковольтные бумажные или металлизированные конденсаторы с рабочим напряжением от 2 кВ и выше. Такие конденсаторы способны выдерживать высокое напряжение, возникающее при работе магнетрона. Их конструкция рассчитана на длительную работу в экстремальных условиях, включая пиковые нагрузки и температуру, что обеспечивает стабильность работы микроволновки.
Как проверить, что конденсатор микроволновки не пробит и не имеет внутреннего короткого замыкания?
Для проверки на пробой используют омметр или мультиметр с функцией измерения сопротивления. Сначала разряжают конденсатор, затем измеряют сопротивление между выводами. Если прибор показывает очень низкое сопротивление (почти ноль), значит, внутри короткое замыкание. При исправном конденсаторе сопротивление сначала будет близко к нулю, но постепенно растёт по мере зарядки внутреннего диэлектрика. Также может помочь проверка на наличие запаха гари или визуальный осмотр корпуса.
Как можно проверить работоспособность конденсатора в микроволновой печи без специальных приборов?
Проверка конденсатора без специализированного оборудования сводится к визуальному осмотру и базовым манипуляциям. В первую очередь нужно отключить устройство от электросети и безопасно разрядить конденсатор. Затем следует осмотреть корпус на наличие вздутий, трещин, подтеков или следов перегрева — эти признаки указывают на неисправность. Если конденсатор выглядит целым, можно аккуратно проверить его с помощью мультиметра в режиме измерения сопротивления (омметра): при касании щупов к выводам сначала будет небольшой скачок сопротивления, который затем постепенно увеличивается, что свидетельствует о зарядке конденсатора. Если сопротивление остается постоянным или близким к нулю, конденсатор, вероятно, поврежден и требует замены.
Какие меры безопасности необходимо соблюдать при проверке и замене конденсатора в микроволновке?
Перед началом любых работ с конденсатором обязательно отключите микроволновую печь от сети. Конденсатор способен накапливать высокое напряжение даже после отключения, поэтому его нужно тщательно разрядить, используя изолированную отвертку с резиновыми накладками или специальный резистор для безопасного снижения заряда. При работе пользуйтесь защитными перчатками и избегайте касания металлических контактов напрямую. При замене применяйте детали с теми же техническими характеристиками, указанными в паспорте устройства, и убедитесь в надежном креплении всех соединений. Если отсутствует уверенность в навыках, лучше обратиться к специалисту, поскольку неправильные действия могут привести к удару током или повреждению техники.
