Генератор ВАЗ 2106 – ключевой элемент электрической системы автомобиля, обеспечивающий заряд аккумулятора и питание бортовых устройств. Его разборка необходима для диагностики неисправностей или замены отдельных деталей.
Перед началом работы убедитесь в наличии стандартного набора инструментов: ключей на 10 и 13 мм, отверток, а также подходящего места с хорошим освещением. Отсоедините клеммы аккумулятора, чтобы исключить риск короткого замыкания.
В процессе демонтажа важно соблюдать порядок снятия креплений и элементов, чтобы избежать повреждений. Следуйте рекомендациям и не применяйте чрезмерных усилий при отвинчивании гаек и болтов.
В этой инструкции приведены четкие шаги по разборке генератора ВАЗ 2106 с указанием необходимых действий и особенностей конструкции, что позволит выполнить задачу эффективно и без ошибок.
Подготовка рабочего места и необходимых инструментов для разборки генератора
Для эффективной разборки генератора ВАЗ 2106 потребуется организовать рабочее пространство с достаточным освещением и твердой поверхностью, устойчивой к маслам и загрязнениям. Рекомендуется использовать верстак или большой стол с ровной поверхностью не менее 1 метра в длину.
Необходимо заранее подготовить следующий набор инструментов: набор гаечных ключей (размеры 8, 10, 13 мм), отвертки с плоским и крестовым шлицем, торцевые головки с трещоткой (желательно 10 и 13 мм), а также пассатижи и щипцы.
Для аккуратного хранения мелких деталей и крепежа рекомендуются магнитные поддоны или отдельные емкости с крышками. Это исключит потерю гаек, шайб и болтов во время работы.
Важно иметь под рукой чистую ветошь и обезжириватель для очистки деталей от грязи и масла, что облегчит диагностику и последующую сборку генератора.
Рекомендуется использовать защитные перчатки, чтобы избежать контакта с загрязненными или острыми элементами, а также защитные очки при работе с пружинами и деталями под напряжением.

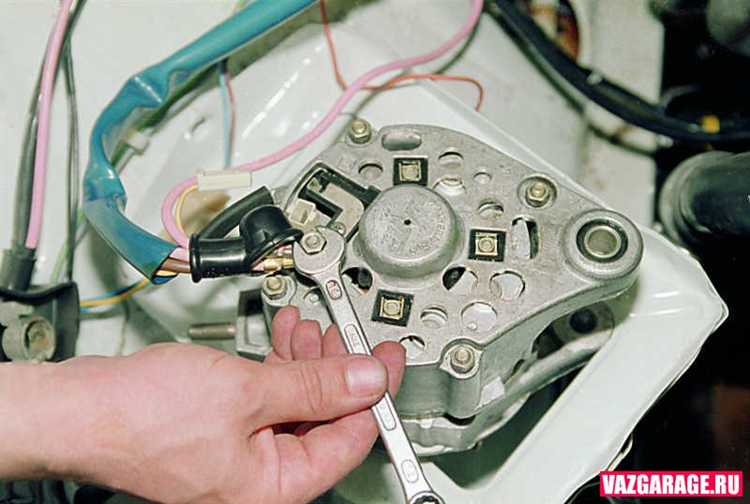

Безопасное снятие генератора с автомобиля ВАЗ 2106
Перед началом работы отключите минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания и повреждения электрооборудования.
Для доступа к генератору снимите защитный кожух ремня привода, ослабив натяжитель ремня ключом на 13 мм и сдвинув ремень с шкива.
Освободите генератор от крепежа, выкрутив две болта крепления корпуса генератора к кронштейну двигателя – нижний болт на 17 мм и верхний на 13 мм.
Поддерживая генератор рукой, снимите его с кронштейна, соблюдая осторожность из-за веса устройства и ограниченного пространства в моторном отсеке.
Положите снятый генератор на прочную поверхность для дальнейшей разборки или диагностики, избегая ударов и падений.

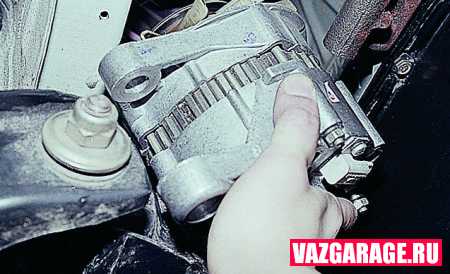

Удаление крепежных элементов корпуса генератора
Перед началом работ убедитесь в полном отключении аккумулятора и отсутствии напряжения на генераторе. Для доступа к крепежным элементам корпуса необходимо снять кожух вентилятора и приводной ремень.
Используйте ключи «на 13» и «на 17» для откручивания болтов крепления генератора к кронштейну двигателя. Крепежный комплект корпуса включает четыре болта, равномерно расположенных по периметру корпуса.
Снимайте болты последовательно, чтобы избежать деформации корпуса. При затруднении откручивания обработайте резьбы проникающей смазкой и дайте ей время впитаться.
После удаления внешних болтов аккуратно разделите две половины корпуса генератора, используя пластиковую лопатку или деревянный клин, чтобы избежать повреждений. Металлические инструменты могут привести к деформации корпуса.
Если корпус не поддаётся разделению, проверьте, не остались ли скрытые крепежные элементы или винты под маркировками и наклейками.
Все снятые крепежные элементы складывайте отдельно и помечайте по месту расположения, что облегчит последующую сборку.
Разборка ротора и статора генератора
Перед началом работы убедитесь, что генератор полностью отключен от электросети и снят с автомобиля. Установите генератор на ровную поверхность креплением вниз.
Снимите заднюю крышку генератора, открутив четыре крепежных болта с помощью ключа на 10 мм. Отложите крышку и болты в сторону.
Осмотрите щеточный узел и отключите провода, ведущие к щеткам. Аккуратно извлеките щетки из держателей, чтобы не повредить их.
Для отделения ротора от статора потребуется снять стопорное кольцо на валу ротора. Используйте съемник для стопорных колец или узкогубцы, чтобы аккуратно снять кольцо.
После снятия стопорного кольца, плавно вытяните ротор из корпуса статора. Важно делать это ровно, без перекосов, чтобы не повредить обмотки.
Осмотрите состояние коллектора на роторе: при наличии нагара или износа зачистите поверхность мелкой наждачной бумагой зернистостью 400-600.
Проверка изоляции обмоток ротора и статора производится с помощью омметра. Значения сопротивления должны соответствовать техническим характеристикам, указанным в инструкции по ремонту генератора ВАЗ 2106.
Для отделения статора от корпуса открутите крепежные болты корпуса, обычно их четыре, и аккуратно извлеките статор. Не допускайте повреждений изоляции и проводов.
После снятия ротора и статора очистите внутреннюю поверхность корпуса от пыли и металлической стружки с помощью сухой ветоши или сжатого воздуха.
При повторной сборке соблюдайте обратную последовательность, следя за плотностью посадки ротора в статор и правильным положением щеток.
Снятие и проверка щеток и щеткодержателя
Для демонтажа щеток отсоедините клеммы и аккуратно извлеките щеткодержатель из корпуса генератора. Осмотрите щетки на длину – минимально допустимый размер составляет 5 мм. Если длина меньше, щетки подлежат замене.
Проверьте пружины щеткодержателя на упругость. Ослабленные или деформированные пружины снижают контакт и вызывают перебои в работе генератора.
Осмотрите поверхность контактных площадок щеткодержателя на наличие следов износа или окисления. При необходимости очистите их мелкой наждачной бумагой или спиртом.
Проверьте целостность проводки, ведущей к щеткодержателю, отсутствие обрывов и повреждений изоляции. Поврежденные провода требуют замены или ремонта.
После проверки и, при необходимости, замены щеток и щеткодержателя установите их на место, обеспечив плотный контакт и правильное направление движения щеток по коллектору ротора.
Демонтаж подшипников и их замена при необходимости
Для демонтажа подшипников генератора ВАЗ 2106 потребуется съемник подшипников и молоток с выколоткой. Работы выполняются по следующему алгоритму:
- Зафиксировать ротор на рабочем столе, чтобы избежать вращения при снятии подшипников.
- Установить съемник так, чтобы его захваты надежно охватывали внешний кольцо подшипника.
- Плавно стянуть подшипник с вала, избегая перекосов, которые могут повредить вал или корпус.
- Если подшипник не поддается, использовать аккуратные удары молотком по выколотке с другой стороны подшипника, обеспечивая равномерное давление.
- Повторить операцию с подшипником на другой стороне ротора.
После снятия подшипников следует проверить их состояние по следующим критериям:
- Отсутствие люфта и заеданий при вращении.
- Целостность внутреннего и внешнего колец – отсутствие трещин и сколов.
- Состояние шариков и сепаратора – отсутствие коррозии и износа.
При обнаружении повреждений или сильного износа подшипники подлежат замене. Для замены:
- Подготовить новые подшипники, идентичные по размеру и маркировке.
- Перед установкой очистить посадочные места от загрязнений и старой смазки.
- Нанести тонкий слой литоловой или другой специальной смазки на внутреннее кольцо подшипника.
- Аккуратно запрессовать подшипник на вал с помощью оправки или подходящего инструмента, не допуская перекосов.
- Проверить свободное вращение установленного подшипника без посторонних звуков и заеданий.
После установки подшипников собрать генератор в обратном порядке, убедившись в правильной посадке всех деталей.
Осмотр и очистка деталей перед сборкой генератора
Перед сборкой генератора на ВАЗ 2106 необходимо тщательно проверить все разобранные детали на наличие дефектов и загрязнений.
Последовательность действий:
- Очистка корпуса и крышек. Удалите грязь, масло и старый герметик с помощью обезжиривающего средства или растворителя без ацетона. Внимательно осмотрите поверхности на наличие трещин, сколов и деформаций.
- Проверка ротора и статора. Осмотрите обмотки на повреждения, проплавления и окисления. При обнаружении повреждённых участков выполните ремонт либо замену.
- Осмотр подшипников. Проверьте люфт и плавность вращения. При посторонних звуках или заедании подшипники подлежат замене.
- Очистка щёток и щёткодержателя. Уберите пыль и нагар с контактов и щёток, проверьте износ щёток. При износе более 50% замените щётки.
- Проверка контактных колец. Очистите их мелкой наждачной бумагой или специальной шкуркой до блеска без повреждений металла.
- Удаление коррозии с болтов и крепёжных элементов. При необходимости замените повреждённые детали.
После очистки все детали просушите и при необходимости смажьте подшипники тонким слоем смазки, рекомендованной для генераторов.
Вопрос-ответ:
Как правильно отсоединить генератор от аккумулятора перед началом разборки?
Перед тем как снять генератор, необходимо отсоединить отрицательную клемму аккумулятора. Это предотвратит короткое замыкание и защитит электронику автомобиля. После отключения клеммы стоит подождать несколько минут, чтобы вся электрическая система успела полностью обесточиться.
Какие инструменты понадобятся для разборки генератора ВАЗ 2106?
Для работы потребуются: набор гаечных ключей (особенно на 10 и 13 мм), отвертки с плоским и крестовым лезвием, съемник для подшипников, пассатижи, а также чистая ветошь для очистки деталей. Иногда может понадобиться молоток с пластиковой или резиновой насадкой, чтобы аккуратно снять элементы без повреждений.
Как проверить состояние щеток и щеткодержателя при разборке генератора?
После снятия щеток следует внимательно осмотреть их длину и поверхность контакта. Если щетки значительно стерты или имеют трещины, их нужно заменить. Щеткодержатель проверяется на наличие загрязнений, окисления и свободное перемещение щеток. Контактные пружины должны обеспечивать надежное прижатие щеток к коллектору.
Что делать, если при демонтаже подшипников генератора возникли трудности с их снятием?
Если подшипники плотно сидят на валу и не снимаются вручную, можно использовать специальный съемник для подшипников. При отсутствии съемника аккуратно постукивайте молотком по оправке, направляя усилие строго по оси вала. Важно не повредить корпус генератора и не перекосить подшипник, иначе потребуется дополнительный ремонт. После снятия подшипников следует тщательно очистить посадочные места и проверить их на наличие повреждений.
