Колонка JBL Clip 2 – это портативное устройство с влагозащитой IPX7, литий-ионным аккумулятором 3,7 В (730 мА·ч) и встроенным AUX-кабелем. Несмотря на заявленную надёжность, со временем она может перестать заряжаться, терять звук или не включаться вовсе. Во многих случаях проблема решается самостоятельным ремонтом.
Перед разборкой стоит подготовить пластиковую медиаторную лопатку, тонкую крестовую отвёртку PH00 и пинцет. Металлические инструменты не рекомендуются из-за риска повредить пластиковые фиксаторы. Обязательно отключите колонку от зарядки и убедитесь, что она выключена.
Корпус JBL Clip 2 держится на защёлках и скрытых винтах. Первый этап – снятие внешнего резинового ободка и отсоединение задней крышки. Особое внимание стоит уделить проводам, идущим к динамику и аккумулятору: при неосторожном движении можно оторвать контактные площадки на плате.
Наиболее распространённые неисправности: окисление контактов после попадания влаги, повреждение USB-разъёма, отказ батареи. При диагностике важно проверить напряжение на аккумуляторе мультиметром: если оно ниже 3 В, возможно, потребуется замена или принудительный заряд от лабораторного блока питания.
Какие инструменты понадобятся для разборки JBL Clip 2
Для разборки колонки JBL Clip 2 потребуется минимальный, но специфический набор инструментов. Работа проводится с компактным корпусом, закреплённым скрытыми защёлками и клеем, поэтому инструмент должен обеспечивать аккуратный демонтаж без повреждений.
- Пластиковые медиаторы или лопатки – применяются для отделения внешней крышки от корпуса без риска поцарапать пластик.
- Отвёртка с битами Torx T5 и T6 – основные винты внутри устройства имеют звёздчатую форму, поэтому обычная крестовая отвёртка не подойдёт.
- Пинцет с изогнутыми концами – удобен для извлечения шлейфов, микрофишек и мелких деталей после снятия крышек.
- Тонкий пластиковый шпатель – помогает аккуратно поддеть аккумулятор, особенно если он зафиксирован клеем.
- Термовоздушная станция или фен с регулировкой температуры – при необходимости поможет размягчить клей между слоями корпуса, особенно вокруг USB-разъёма и кнопок.
- Антистатический браслет – снижает риск повреждения электроники от статического заряда при прикосновении к плате.
Перед началом работ следует также подготовить чистую рабочую поверхность и небольшую ёмкость для винтов и мелких компонентов, чтобы не потерять элементы корпуса при сборке.

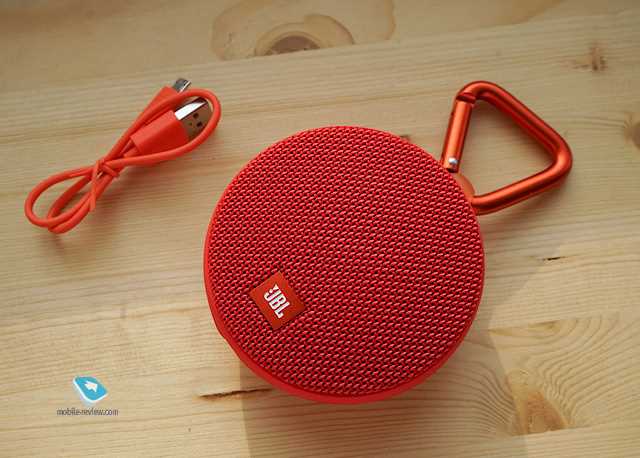

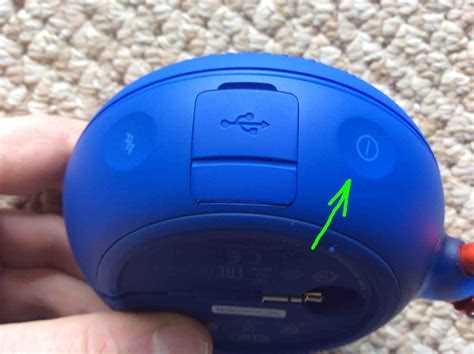

Как аккуратно снять заднюю крышку без повреждений
Перед началом убедитесь, что колонка полностью выключена и отсоединена от зарядного кабеля. Для безопасного снятия задней крышки JBL Clip 2 потребуется пластиковый медиатор или тонкий шпатель. Не используйте металлические инструменты – они могут поцарапать корпус или повредить внутренние элементы.
Расположите колонку перед собой, карабином вверх. На стыке между задней крышкой и основной частью корпуса вставьте медиатор с нижней стороны (где нет кнопок). Двигайтесь по периметру корпуса, плавно продвигая инструмент вглубь на 1–2 мм. Держите медиатор под углом не более 30°, чтобы не сломать защёлки.
Особое внимание обратите на участки рядом с кнопками управления и разъёмом micro-USB. Там крепления самые жёсткие, и при чрезмерном усилии пластик может лопнуть. Если крышка не поддаётся, не применяйте силу: аккуратно пройдитесь по кругу ещё раз, слегка покачивая инструмент влево-вправо.
После полного отсоединения защёлок подденьте крышку пальцами и медленно снимите её. Внутри будет видна плата и аккумулятор – старайтесь не касаться их руками, чтобы не повредить контакты.
Где находятся винты крепления и как их выкрутить
Винты, удерживающие корпус JBL Clip 2, спрятаны под резиновыми вставками. Их необходимо аккуратно удалить, чтобы получить доступ к элементам крепежа.
- Сначала снимите резиновую окантовку по периметру задней крышки. Для этого используйте пластиковую лопатку или медиатор. Начинайте с края, где расположено крепление для карабина – под ним обычно находится первый винт.
- После снятия окантовки будут видны четыре крестовых винта. Они держат основную заднюю панель.
- Используйте отвертку PH0 или PH00. Важно применять подходящий размер, чтобы не повредить шлицы. Винты посажены плотно, не прилагайте избыточного усилия, чтобы не сорвать резьбу в пластике.
После выкручивания всех винтов крышку можно аккуратно поддеть пластиковым инструментом и снять, не повреждая внутренние крепления. Не тяните резко – под крышкой находятся шлейфы, которые могут быть подключены к плате.
Как отсоединить аккумулятор и проверить его состояние
После снятия задней крышки и отсоединения внутренних винтов плата управления становится доступной. Аккумулятор закреплён с левой стороны корпуса под прозрачной клеевой подложкой. Он подключён к плате двумя проводами – красным (плюс) и чёрным (минус), припаянными к контактным площадкам.
Для отсоединения аккумулятора необходимо предварительно прогреть место пайки феном на температуре около 250 °C в течение 5–7 секунд, затем аккуратно снять провода с помощью пинцета. Не прикасайтесь к другим элементам платы, чтобы избежать повреждений.
Если пайка сохранена и провода подключены через разъём (реже встречается), достаточно отсоединить его, потянув за пластиковую часть, а не за провода. После отсоединения аккуратно извлеките сам аккумулятор, поддевая его пластиковым инструментом.
Проверьте напряжение аккумулятора мультиметром. Номинальное значение – 3,7 В. При показателе ниже 3,3 В аккумулятор требует подзарядки или замены. При значении ниже 3,0 В восстановление маловероятно. Раздутость корпуса или утечка электролита – признаки неисправности, при которых дальнейшее использование небезопасно.
Для полной проверки можно использовать внешний зарядный модуль с защитой (TP4056) и посмотреть, как батарея держит напряжение под нагрузкой. При сильной просадке или резком нагреве элемент подлежит замене.
Как диагностировать неисправности динамика или платы
После разборки корпуса первым этапом диагностики следует проверить сам динамик. Подключите мультиметр в режиме прозвонки к контактам динамика. Исправный элемент должен показывать сопротивление в диапазоне от 3 до 5 Ом. Если сопротивление стремится к бесконечности или равно нулю, динамик неисправен.
Переходя к проверке платы, начните с визуального осмотра компонентов: вздутые конденсаторы, обугленные дорожки, окисленные контакты. Затем проверьте напряжение на батарейном разъёме – оно должно быть в пределах 3,6–4,2 В. Ниже 3 В – признак глубокой разрядки или неисправности зарядного узла.
Подача питания через USB должна запускать стабилизацию на плате. Мультиметром измерьте напряжение на входе контроллера питания. При отсутствии реакции проверьте предохранители и диоды, защищающие от переполюсовки. Используйте схему (при наличии) для трассировки питания.
Чтобы исключить неисправность Bluetooth-модуля, подайте на плату питание и проверьте, появляется ли устройство в списке доступных на телефоне. Если модуль не выходит в эфир, возможна проблема в цепи питания контроллера или в самом модуле. Убедитесь также в исправности кнопок управления – повреждённые шлейфы и микрокнопки часто вызывают нестабильную работу платы.
Если ни динамик, ни цепи питания не вызывают подозрений, но звука нет, проверьте аудиотракт – от контроллера до динамика. Слабое или искажённое звучание может указывать на неисправный усилитель мощности. Для проверки потребуется осциллограф или замена подозрительного микрочипа на заведомо рабочий.

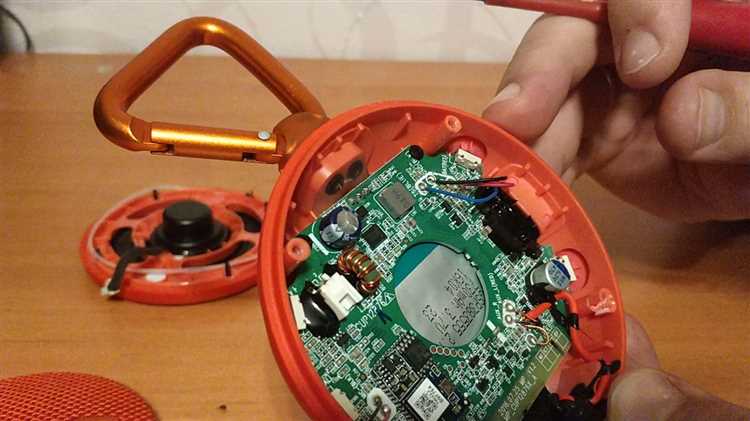

Чем заменить повреждённые компоненты и где их найти
Для замены динамика JBL Clip 2 подойдёт оригинальный динамик с идентичными техническими характеристиками: сопротивление 4 Ом, мощность около 3 Вт, диаметр мембраны примерно 40 мм. Аналоги с похожими параметрами можно найти на маркетплейсах AliExpress, eBay или специализированных магазинах аудио-компонентов.
Плата управления, если повреждена, лучше искать оригинальные запчасти по артикулу с сервисных центров JBL или на профильных форумах. Альтернативой может стать совместимая плата с аналогичным расположением разъёмов и функциями. На AliExpress нередко встречаются универсальные платы с Bluetooth-модулем для таких колонок.
Аккумулятор заменяется на литий-ионный элемент с параметрами 3,7 В и ёмкостью 730–800 мАч, подходящий по размеру. Важно выбирать аккумулятор с защитной платой (PCM), чтобы избежать проблем с зарядкой и безопасностью. Проверенные варианты доступны на площадках iFixit, Amazon и специализированных магазинах аккумуляторов.
Кнопки и порты USB заменяются комплектующими, подходящими по размеру и типу монтажа. Для USB-разъёма рекомендуется использовать оригинальные или качественные аналоги с прямым креплением к плате, чтобы избежать плохого контакта. Мелкие детали удобно приобрести на AliExpress или в российских магазинах радиодеталей.
Прокладки и уплотнители лучше заказывать оригинальные или изготавливать самостоятельно из подходящих материалов толщиной 1–2 мм для сохранения влагозащиты. Аналоги есть у продавцов запчастей для водонепроницаемой техники.
Как правильно собрать колонку обратно после ремонта
Перед сборкой убедитесь, что все детали чисты и не повреждены. Проверьте состояние шлейфов и разъемов, убедитесь в их правильном подключении.
Начинайте сборку с установки аккумулятора на место и подсоединения его контактов. Проводите действия аккуратно, чтобы не повредить провода и разъемы.
Установите внутренние компоненты в корпус, ориентируясь на фиксирующие элементы и направляющие. Следите, чтобы динамик и плата плотно прилегали и не смещались.
Прикрутите плату и остальные модули винтами, не перетягивайте их, чтобы не повредить резьбу и детали корпуса.
Проверьте правильность установки кнопок и разъемов на панели управления, убедитесь, что они свободно нажимаются и не заедают.
Аккуратно установите заднюю крышку, прижимая ее равномерно по периметру, чтобы защелки правильно встали на место без усилий.
Закрутите все винты крышки в тех местах, где они были изначально, соблюдая последовательность для равномерного прижима.
После сборки включите колонку и проверьте работу всех функций, убедитесь в отсутствии посторонних звуков и нарушений в работе.
Вопрос-ответ:
Какие инструменты понадобятся для разборки колонки JBL Clip 2?
Для разборки потребуются небольшая крестовая отвертка, пинцет, пластиковая лопатка или медиатор для аккуратного отделения корпуса, а также паяльник с тонким жалом, если планируется ремонт пайки. Важно использовать инструменты, которые не повредят пластиковые детали и контакты.
Как избежать повреждения корпуса при снятии задней крышки?
Чтобы снять крышку, аккуратно подденьте её пластиковым инструментом по периметру, двигаясь плавно и не торопясь. Корпус фиксируется защёлками, которые легко ломаются при чрезмерном усилии, поэтому нельзя применять металлические отвёртки или резкие рывки. Если крышка не отходит, стоит проверить все видимые винты — возможно, какой-то остался незакрученным.
Как проверить работоспособность динамика после разборки?
Подключите колонку к источнику звука до полной сборки, чтобы убедиться, что динамик исправен. Если звука нет, проверьте состояние контактов и проводов на плате, а также сам динамик на наличие механических повреждений или запаха гари. Иногда проблема может быть в плохом контакте, который устраняется аккуратным прижимом или чисткой контактов.
Какие компоненты чаще всего выходят из строя в JBL Clip 2 и где их можно купить?
Чаще всего ломаются аккумуляторные блоки, динамики и кнопки управления. Аккумуляторы можно заменить на совместимые с похожими параметрами по напряжению и ёмкости, их продают в специализированных магазинах электроники или на популярных торговых площадках. Для динамиков лучше искать оригинальные или аналогичные модели с похожими характеристиками. Кнопки зачастую идут в комплекте с гибкими шлейфами и тоже доступны в интернет-магазинах запчастей.
Как правильно собрать колонку после ремонта, чтобы не повредить её снова?
При сборке все детали нужно ставить на места аккуратно, проверяя совпадение разъёмов и пазов. Винты затягиваются с умеренным усилием, чтобы не сорвать резьбу и не повредить пластик. Контакты и шлейфы вставляются без перекосов. После установки крышки проверьте фиксацию защёлок — они должны плотно держать корпус без щелей. Перед финальной сборкой рекомендуется протестировать работоспособность устройства.
Как правильно открыть корпус JBL Clip 2 без повреждений?
Для открытия корпуса JBL Clip 2 сначала нужно внимательно осмотреть динамик, чтобы найти все видимые крепежные элементы — винты обычно находятся под резиновыми заглушками. Осторожно подденьте заглушки с помощью пластикового инструмента, чтобы не повредить поверхность. Затем аккуратно выкрутите винты, удерживая корпус плотно, чтобы избежать сколов. После этого корпус можно разделить, слегка поддевая крышку по периметру, двигаясь равномерно, чтобы не сломать защёлки внутри.
Какие инструменты нужны для замены аккумулятора в JBL Clip 2?
Для замены аккумулятора потребуются маленькая крестовая отвертка для выкручивания винтов, пластиковая лопатка или медиатор для аккуратного снятия крышки, пинцет для отсоединения разъёмов и новый аккумулятор с подходящими характеристиками. Лучше использовать инструменты с тонкими и точными наконечниками, чтобы не повредить мелкие детали. Также рекомендуется иметь под рукой мягкую поверхность, чтобы не поцарапать корпус во время работы.
