Как сделать дистрибьютор питания своими руками

Дистрибьютор питания – ключевой элемент в распределении электричества между несколькими потребителями. Его самостоятельное изготовление требует точного расчёта электрических параметров и правильного подбора материалов. Важно учитывать номинальный ток и напряжение, а также особенности подключаемых устройств для обеспечения стабильной и безопасной работы.

Для изготовления дистрибьютора понадобится корпус с достаточным количеством контактов, качественные клеммы и проводники с минимальным сопротивлением. Рекомендуется использовать медный провод с сечением не менее 2,5 мм² для нагрузок до 16 А, а для более мощных устройств – сечение от 4 мм². Особое внимание стоит уделить надежной изоляции и защите от коротких замыканий.

Проектирование схемы подключения должно предусматривать удобный доступ к точкам подключения и возможность быстрого обслуживания. Важно соблюдать правила электробезопасности и использовать инструменты с соответствующей сертификацией. Соблюдение этих рекомендаций позволит создать эффективный и долговечный дистрибьютор питания, полностью соответствующий требованиям вашей электросети.

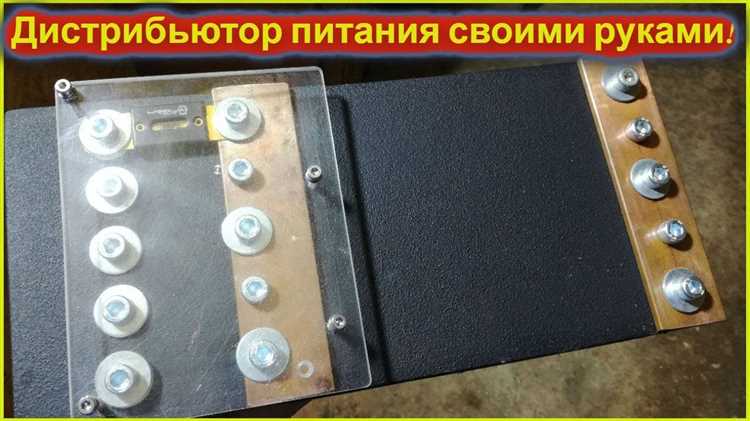

Выбор подходящего корпуса для дистрибьютора питания

Размер корпуса определяется количеством выходных каналов и габаритами используемых компонентов. Для стандартных дистрибьюторов с 4-8 выходами рекомендуются корпуса с внутренними размерами от 150×100×50 мм. Для увеличения числа каналов выбирайте корпуса с запасом по объему не менее 20%, чтобы облегчить прокладку проводки и размещение дополнительных элементов защиты.

Корпус должен иметь отверстия или панели для установки клеммных колодок, выключателей и индикаторов. Практично использовать корпуса с перфорированными или съёмными крышками, обеспечивающими легкий доступ к внутренностям. Если планируется крепление на DIN-рейку, корпус должен иметь соответствующие монтажные элементы.

Для защиты от влаги и пыли рекомендуется выбирать корпуса с классом защиты не ниже IP54. Это особенно важно, если устройство эксплуатируется в помещениях с повышенной влажностью или пылевыми загрязнениями. При работе в сухой и чистой среде допустимо использование корпусных решений с меньшими требованиями к герметичности.

Если корпус изготовлен из пластика, предпочтение следует отдавать ударопрочным и огнестойким материалам, таким как ABS или поликарбонат. Толщина стенок должна быть не менее 2 мм для обеспечения необходимой прочности и устойчивости к температурным перепадам.

Ниже приведены рекомендуемые параметры выбора корпуса:

Соблюдение этих требований обеспечивает долговечность, безопасность и удобство эксплуатации дистрибьютора питания, а также упрощает дальнейшее обслуживание и модернизацию устройства.

Подбор и монтаж разъемов для подключения устройств

Для дистрибьютора питания важно выбирать разъемы, обеспечивающие надежный контакт и соответствующие токовой нагрузке. Наиболее распространены штекеры и гнезда типа DC (центральный контакт), силовые клеммники и разъемы типа XT60 или Anderson Powerpole для больших токов.

При выборе учитывайте максимальный ток нагрузки. Для токов до 5 А подходят DC-разъемы диаметром 5.5×2.1 мм или 5.5×2.5 мм. Для токов свыше 10 А лучше использовать силовые разъемы с винтовыми клеммами или специализированные силовые коннекторы с низким сопротивлением.

Качество контактов определяет надежность работы – предпочтительны позолоченные или никелированные контакты, минимизирующие окисление и повышающие долговечность соединения.

Монтаж разъемов выполняйте с обязательной зачисткой проводов и пайкой либо обжимом клемм. Пайка обеспечивает более прочный и стабильный контакт, однако требует аккуратности и термостойких разъемов. Винтовые клеммники удобны для быстрой замены, но требуют контроля затяжки, чтобы избежать искрения и перегрева.

Расположение разъемов должно быть удобным для подключения, с учетом минимального натяжения кабелей и исключения перекрещивания проводов. Для крепления корпуса разъемов используйте монтажные панели или фиксаторы, предотвращающие случайное выдергивание.

Для защиты от коротких замыканий и неправильного подключения рекомендуется использовать разъемы с ключом или поляризацией. При необходимости подключать несколько устройств одновременно – предусмотрите отдельные разъемы с индивидуальными предохранителями или автоматическими выключателями.

Разработка схемы распределения напряжения и тока

При проектировании схемы дистрибьютора питания необходимо исходить из номинальных параметров подключаемых устройств. Важно определить максимально допустимый ток для каждой линии и общее потребление, чтобы подобрать проводники и защитные элементы с запасом не менее 20% от расчетной нагрузки.

Для стабильного распределения напряжения применяются линейные или импульсные стабилизаторы с необходимыми характеристиками по выходному току и минимальным уровнем пульсаций. Если требуется питание с разными напряжениями, используется схема с отдельными стабилизаторами или DC-DC преобразователями, где каждый выход изолирован и защищён предохранителями.

Каждая линия дистрибьютора должна иметь индивидуальную защиту – автоматический выключатель или предохранитель, рассчитанный по току нагрузки. Использование светодиодных индикаторов на выходах позволит быстро выявить перегрузку или обрыв цепи.

Для уменьшения потерь напряжения длина проводников не должна превышать 1–2 метра, а сечение провода выбирается по формуле I = (S × k), где I – ток, S – сечение, k – коэффициент проводимости меди (около 5.8 А/мм² при допустимом нагреве до 60 °C).

При разработке схемы обязательна проверка на возможные токи короткого замыкания и обеспечение быстродействующей защиты. Это позволит предотвратить повреждение оборудования и повысить надёжность системы в целом.

Подключение предохранителей и защита цепи

Выбор предохранителей основывается на максимальном токе нагрузки и типе нагрузки. Для защиты каждой ветви дистрибьютора рекомендуется использовать плавкие предохранители или автоматические выключатели с номиналом на 20-30% выше расчетного тока цепи.

Подключение предохранителей осуществляется последовательно с питающей линией каждой выходной группы. Важно обеспечить минимальное сопротивление контактов и надежный контакт с проводниками, чтобы избежать перегрева и ложных срабатываний.

Для повышения безопасности можно применить автоматические выключатели с функцией защиты от короткого замыкания и перегрузки. Они позволяют быстро отключать цепь при превышении токовых параметров и предотвращают повреждение оборудования.

Рекомендуется использовать держатели предохранителей с индикаторами состояния или подключать контрольные цепи для оперативного обнаружения перегорания. Это ускоряет диагностику и упрощает обслуживание.

При монтаже защитных элементов учитывайте длину и сечение проводов – уменьшение падения напряжения и минимизация нагрева проводников напрямую влияют на стабильность работы дистрибьютора.

Заземление корпуса и подключение защитных цепей минимизируют риск поражения током и обеспечивают безопасность эксплуатации системы питания.

Использование проводов и их правильная укладка внутри корпуса

Для дистрибьютора питания выбирайте провода с сечением, соответствующим максимальной нагрузке. Обычно применяют медные многожильные провода с сечением от 0,75 до 2,5 мм², чтобы обеспечить минимальные потери и избежать перегрева.

Изоляция должна быть стойкой к температуре и механическим воздействиям, предпочтительно ПВХ или сшитый полиэтилен. Для подключения высокотоковых линий используйте провода с более толстым сечением и двойной изоляцией.

Укладка проводов внутри корпуса требует четкой организации: группируйте провода по функциональному назначению, избегайте пересечений и пересечек с движущимися элементами. Для фиксации применяйте пластиковые стяжки или специальные клипсы, чтобы предотвратить провисание и механическое повреждение.

Старайтесь укладывать провода так, чтобы минимизировать длину пути от источника питания до потребителя, уменьшая сопротивление и вероятность помех. Все провода должны быть проложены с запасом на изгиб, но без излишнего натяжения.

При необходимости используйте гофротрубы или кабель-каналы для дополнительной защиты и упорядочивания проводки. Для улучшения электробезопасности отделяйте цепи разного напряжения, обеспечивая зазор не менее 5 мм между ними.

Подключение проводов к клеммам и разъемам должно быть выполнено с помощью правильной обжимки или пайки, без оголенных участков. Проверяйте надежность контактов перед сборкой корпуса.

Тестирование выходных напряжений и проверка контактов

Для точного измерения выходных напряжений используйте цифровой мультиметр с точностью не ниже 0,1 В. Подключайте щупы мультиметра непосредственно к контактам выхода дистрибьютора, соблюдая полярность. Допустимое отклонение от номинала напряжения не должно превышать ±5%.

Перед измерением убедитесь в отсутствии нагрузки на выходах, чтобы избежать искажения показаний. После первичной проверки подключите типичную нагрузку и повторите измерения – стабильность напряжения под нагрузкой подтверждает корректность работы схемы.

Проверка контактов выполняется визуально и с помощью тестера на прозвонку. Особое внимание уделяйте пайке – отсутствие трещин и холодных соединений. При обнаружении повышенного сопротивления (>0,1 Ом) или прерываний проводников выполняйте повторную пайку или замену элементов.

Контакты разъемов и клеммных колодок необходимо очистить от окислов и загрязнений, применяя спирт и щетку с мягкой щетиной. После чистки повторно измерьте сопротивление контактов – оно должно быть близким к нулю, что гарантирует минимальные потери и надежную передачу тока.

Для окончательной проверки протестируйте все выходы на предмет короткого замыкания между ними и на корпус, используя режим прозвонки мультиметра. Отсутствие сигнала короткого замыкания подтверждает правильность монтажа и безопасность эксплуатации.

Установка индикаторов состояния питания

Индикаторы состояния питания позволяют оперативно контролировать подачу напряжения на выходах дистрибьютора и предотвращать неисправности.

Для реализации используются светодиоды с соответствующими резисторами, подключаемые параллельно к выходным линиям питания.

• Выбор светодиодов: стандартные красные или зеленые с рабочим напряжением 2-3 В и током 10-20 мА.
• Резистор подбирается по формуле: R = (U_питания — U_светодиода) / I_светодиода. Для 12 В и светодиода с падением 2 В при токе 15 мА подходит резистор 680 Ом.
• Резисторы устанавливаются последовательно со светодиодами для ограничения тока и предотвращения выхода из строя.
• Подключение светодиодов должно производиться к каждому каналу дистрибьютора индивидуально, что обеспечивает точный мониторинг.

Оптимально размещать индикаторы на передней панели корпуса для удобного визуального контроля без открытия устройства.

Для повышения надежности рекомендуется использовать светодиоды с высокой яркостью и длительным сроком службы (например, тип 5 мм с силовым классом).

Если в системе используется несколько напряжений, применяйте светодиоды разных цветов для визуального разделения каналов.

Безопасность и меры предосторожности при сборке дистрибьютора

Работа с электрическими компонентами требует строгого соблюдения правил безопасности. Перед началом сборки дистрибьютора питания необходимо отключить источник питания и убедиться в отсутствии напряжения на рабочих элементах.

Рекомендуется использовать изолированные инструменты и надевать средства индивидуальной защиты: перчатки, защитные очки. Для проверки отсутствия напряжения используйте мультиметр или индикатор напряжения.

• Все соединения должны быть надежно заизолированы, чтобы исключить возможность короткого замыкания.
• Используйте предохранители, рассчитанные на ток, соответствующий характеристикам вашей схемы, чтобы предотвратить перегрузки и возгорания.
• Клеммные колодки и разъемы должны быть закреплены с достаточным усилием, чтобы избежать ослабления контактов при эксплуатации.
• Провода рекомендуется прокладывать так, чтобы они не соприкасались с острыми краями корпуса, а также не создавали напряжения на изоляцию.
• Перед включением обязательно выполните проверку всех соединений на предмет правильности и надежности.
• В процессе сборки избегайте работы в условиях повышенной влажности и при наличии легковоспламеняющихся материалов поблизости.

При использовании дистрибьютора питания в дальнейшем важно регулярно проверять состояние контактов и предохранителей, а также своевременно устранять обнаруженные дефекты. Это продлит срок службы устройства и обеспечит безопасную эксплуатацию.

Вопрос-ответ:

Какие компоненты нужны для самостоятельного изготовления дистрибьютора питания?

Для сборки дистрибьютора питания понадобятся: корпус для монтажа, платформа или монтажная плата, клеммники или разъёмы для подключения проводов, предохранители для защиты цепей, провода соответствующего сечения, переключатели или индикаторы состояния питания, а также инструменты для пайки и проверки электрических соединений. Важно выбирать элементы с параметрами, подходящими по напряжению и току для предполагаемой нагрузки.

Как проверить правильность подключения и работоспособность дистрибьютора после сборки?

После сборки следует измерить напряжение на каждом выходе с помощью мультиметра, чтобы убедиться в его соответствии заданным значениям. Также нужно проверить отсутствие коротких замыканий между проводниками. Для теста нагрузки можно подключить резисторы или соответствующие устройства и проследить, что напряжение стабильно. Проверка контактов на надёжность и отсутствие люфта также обязательна перед эксплуатацией.

Какие меры безопасности нужно соблюдать при сборке дистрибьютора питания своими руками?

Перед началом работ важно отключить питание и использовать изолирующие инструменты. Все соединения должны быть тщательно пропаяны или закреплены, чтобы избежать искр и перегрева. Рекомендуется установить предохранители и обеспечить правильное заземление. При работе с напряжением свыше 12 В соблюдайте осторожность и избегайте контакта оголённых проводов с корпусом или другими частями оборудования.

Можно ли использовать дистрибьютор питания для питания различных устройств с разными требованиями по напряжению?

Да, можно, если дистрибьютор спроектирован с несколькими выходами с разным уровнем напряжения или если на каждом выходе установлен стабилизатор или преобразователь напряжения. Важно учитывать суммарную нагрузку и корректно подбирать элементы защиты. В противном случае возможны перебои в питании или повреждение подключённых устройств.

Какие типы проводов и их сечения лучше применять для дистрибьютора питания, чтобы избежать перегрева и потерь?

Выбор сечения провода зависит от максимального тока нагрузки. Для маломощных устройств обычно хватает проводов с сечением 0,5-1 мм². Для более высоких нагрузок стоит использовать провода 1,5 мм² и более. Важно применять качественную медную проводку с изоляцией, устойчивой к температуре и механическим воздействиям. Это позволит минимизировать падение напряжения и избежать нагрева проводников.

Какие материалы и инструменты нужны для самостоятельного изготовления дистрибьютора питания?

Для сборки дистрибьютора питания потребуются: качественный корпус (например, пластиковый или металлический, устойчивый к механическим воздействиям), проводники с сечением, подходящим под рабочий ток, клеммники или винтовые зажимы для подключения проводов, предохранители для защиты цепей, а также разъемы нужного типа для подключения потребителей. Из инструментов понадобятся отвертки, паяльник с припоем и флюсом, мультиметр для проверки электрических параметров, нож для зачистки проводов, а также изолента или термоусадочные трубки для изоляции соединений. Важно выбирать компоненты с характеристиками, подходящими под максимальную нагрузку и напряжение, чтобы устройство работало стабильно и безопасно.
