Конденсаторы подавления эмп что это

Конденсаторы подавления электромагнитных помех (ЭМП) применяются для снижения уровней высокочастотных шумов в электрических цепях. Они устанавливаются параллельно питающим линиям или между линиями и корпусом, обеспечивая фильтрацию нежелательных сигналов с частотами от десятков килогерц до нескольких мегагерц.

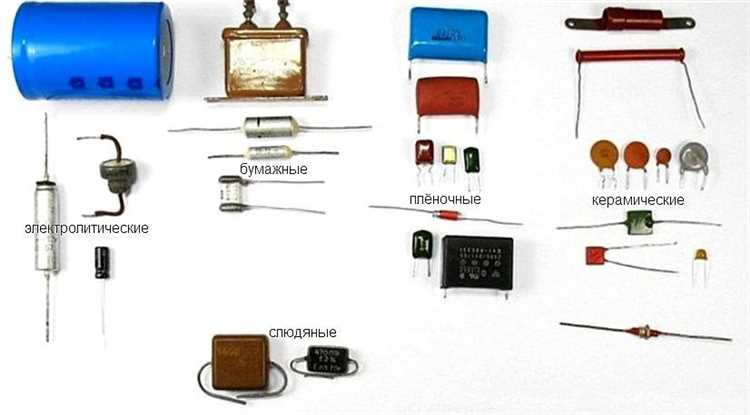

Выбор типа конденсатора зависит от частотного диапазона и характеристик нагрузки. Чаще всего используются пленочные и керамические конденсаторы с низким эквивалентным последовательным сопротивлением (ESR), что обеспечивает эффективное подавление быстрых переходных процессов и выбросов напряжения.

Для правильного функционирования устройств рекомендуется размещать конденсаторы подавления как можно ближе к источникам помех и точкам входа питания. Это уменьшает длину паразитных цепей и снижает вероятность распространения ЭМП по системе.

Конденсаторы подавления ЭМП защищают электронные компоненты от повреждений и снижают вероятность ложных срабатываний, что критично для промышленного оборудования, средств связи и медицинских приборов.

Конденсаторы подавления ЭМП и их назначение

Конденсаторы подавления электромагнитных помех (ЭМП) служат для снижения высокочастотных наведённых напряжений, способных нарушать работу электронных устройств. Они включаются параллельно цепям питания или сигналам, эффективно шунтируя высокочастотные составляющие на корпус или землю.

Основной задачей таких конденсаторов является уменьшение уровней радиочастотных помех, генерируемых как внутренними источниками (например, коммутационными процессами), так и внешними (индуктивные и кондуктивные наводки). Используются конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) и индуктивностью (ESL), что обеспечивает их высокую эффективность в диапазоне частот от нескольких сотен килогерц до десятков мегагерц.

В качестве материалов применяются керамические конденсаторы класса X и Y, а также пленочные конденсаторы, устойчивые к высоким напряжениям и скачкам. Конденсаторы типа X подключаются между фазой и нулём, а типа Y – между фазой и землёй, что соответствует стандартам электробезопасности и минимизирует риск пробоя.

Рекомендуется использовать конденсаторы с ёмкостью от 1 нФ до 0,1 мкФ для эффективного подавления высокочастотных помех. Важно соблюдать правильную разводку и минимальную длину проводников при монтаже, чтобы не увеличивать паразитные индуктивности и сохранить заявленные параметры фильтрации.

При проектировании систем с повышенными требованиями к электромагнитной совместимости конденсаторы подавления ЭМП должны комбинироваться с индуктивностями и дросселями, формируя согласованные фильтры, что значительно повышает подавление шумов на выходах источников питания и интерфейсах связи.

Принцип работы конденсаторов подавления ЭМП

Конденсаторы подавления электромагнитных помех (ЭМП) подключаются параллельно цепям питания или сигнальным линиям для уменьшения высокочастотных помех. Они создают низкоимпедансный путь для ВЧ-сигналов, эффективно шунтируя их на корпус или землю.

Основным параметром, определяющим эффективность, является емкость, обычно в диапазоне от нескольких пФ до сотен нФ, в зависимости от частотного диапазона помех. При высоких частотах реактивное сопротивление конденсатора снижается, что позволяет отводить помехи с частотами от десятков кГц до сотен МГц.

Для подавления импульсных и радиочастотных помех используют конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) и индуктивностью (ESL). Керамические конденсаторы класса X и Y наиболее распространены в этом применении за счет стабильности параметров и быстрого отклика на скачки напряжения.

Конденсаторы устанавливаются максимально близко к источнику помех или защищаемому элементу, что минимизирует паразитные индуктивности проводников и повышает эффективность фильтрации. При этом важна правильная разводка и выбор номинального напряжения с запасом не менее 20% от рабочего.

В сочетании с индукторными элементами или ферритовыми бусинами конденсаторы образуют фильтры низких и высоких частот, обеспечивая комплексное подавление помех по всей спектральной полосе.

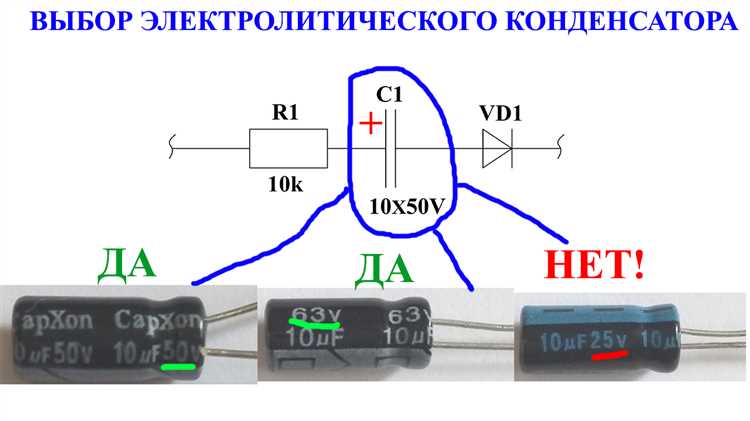

Выбор типа конденсатора для защиты от ЭМП

При подборе конденсаторов для подавления электромагнитных помех (ЭМП) ключевыми параметрами выступают тип диэлектрика, рабочее напряжение и рабочая частота. Для подавления высокочастотных импульсов применяются конденсаторы с малым эквивалентным последовательным сопротивлением (ESR) и минимальной индуктивностью (ESL).

Керамические конденсаторы класса X и Y широко используются для фильтрации сетевых помех. Класс X рассчитан на подключение между фазой и нулём, выдерживает пиковые импульсы до 2,5 кВ, класс Y – между фазой и землёй, с напряжением до 1,5 кВ. Их конструкция обеспечивает безопасность при пробое.

Плёночные (металлоплёночные) конденсаторы обладают стабильными параметрами при высоких частотах и длительном сроке службы. Они лучше выдерживают длительные перенапряжения и обладают низкими потерями. Часто применяются в цепях питания и фильтрах ЭМП с частотами до нескольких мегагерц.

Электролитические конденсаторы, хотя обладают большей ёмкостью, имеют высокие ESR и ESL, что снижает их эффективность для подавления высокочастотных помех. Их рекомендуется использовать совместно с керамическими или плёночными для комплексного подавления разных частотных составляющих.

Важно учитывать рабочее напряжение с запасом не менее 20-30% от максимального уровня в цепи, чтобы избежать пробоя при импульсных воздействиях. Ёмкость выбирается исходя из требуемой частоты среза фильтра и уровня помех.

Сочетание нескольких типов конденсаторов – керамических и плёночных – в одном фильтре повышает общую эффективность подавления ЭМП за счёт покрытия широкого диапазона частот и характеристик помех.

Установка конденсаторов подавления в электрические цепи

Конденсаторы подавления ЭМП монтируют максимально близко к точкам входа/выхода помехи, чтобы сократить длину проводников и уменьшить индуктивные и емкостные составляющие помех. Ключевые места установки:

• В цепях питания между фазой и нейтралью, а также между каждой из них и корпусом оборудования.
• На входах и выходах сигнальных линий для снижения высокочастотных наведений.
• В цепях управления электродвигателями и силовыми линиями с частыми коммутациями.

Для снижения индуктивности монтажа следует использовать короткие и широкие соединительные провода, при этом минимизируя петли и параллельное расположение проводников, создающих паразитные емкости.

Если установка конденсаторов подавления выполняется в платах или корпусах, рекомендуется располагать их рядом с контактами разъемов и элементов, через которые проходит помеха. Важно надежно фиксировать конденсаторы и обеспечить их термическое охлаждение при больших токах.

Рекомендуется использовать типы с низким ESR (эквивалентным последовательным сопротивлением) и ESL (эквивалентной последовательной индуктивностью), такие как керамические многослойные конденсаторы (MLCC), для повышения эффективности подавления высокочастотных помех.

При монтаже необходимо учитывать максимальные рабочие напряжения конденсаторов и гарантировать защиту от перенапряжений, применяя предохранители или варисторы, если это предусмотрено схемой.

Соблюдение правильной полярности требуется только для электролитических конденсаторов, но в подавляющем большинстве случаев для подавления ЭМП применяются неполярные конденсаторы.

Параллельное включение нескольких конденсаторов разной емкости позволяет расширить частотный диапазон подавления. Например, сочетание 0,01 мкФ и 0,1 мкФ эффективно при широком спектре помех.

Роль конденсаторов в снижении электромагнитных помех

Конденсаторы подавления ЭМП выполняют функцию фильтрации высокочастотных составляющих помех, создавая низкоимпедансный путь для быстропеременных токов на землю или шину питания. Это уменьшает амплитуду помех и препятствует их распространению по цепям.

Ключевой параметр – ёмкость конденсатора. Для эффективного подавления высокочастотных выбросов обычно используют керамические конденсаторы с малым эквивалентным последовательным сопротивлением (ESR) и индуктивностью (ESL). Значения ёмкости варьируются от единиц до сотен нанофарад в зависимости от частотного диапазона помех.

Расположение конденсаторов рядом с источниками помех или чувствительными компонентами снижает распространение ЭМП в цепи. Применение нескольких конденсаторов с разными номиналами позволяет охватить широкий спектр частот.

Для снижения импульсных помех в силовых цепях используют конденсаторы X и Y классов, выдерживающие высокие напряжения и обеспечивающие безопасность. Их подключают между фазой и нейтралью или между линией и землёй.

Конденсаторы также обеспечивают стабилизацию напряжения на входе устройств, снижая влияние внешних и внутренних помех на работу электронных систем.

Технические характеристики конденсаторов подавления ЭМП

Основные параметры конденсаторов подавления электромагнитных помех (ЭМП) включают ёмкость, рабочее напряжение, температурный диапазон, ток утечки и эквивалентное последовательное сопротивление (ESR). Ёмкость для подавления помех обычно варьируется от нескольких пФ до сотен нФ, в зависимости от частотного диапазона и специфики помех. Значение ёмкости влияет на эффективность фильтрации высокочастотных составляющих ЭМП.

Рабочее напряжение конденсаторов должно превышать максимально возможное напряжение в цепи, учитывая кратковременные перенапряжения. Для подавления ЭМП применяют компоненты с номиналом от 50 В до 250 В и выше, с обязательным запасом по напряжению для надежной работы.

Температурный диапазон эксплуатации конденсаторов подавления важен для устойчивости характеристик в условиях окружающей среды. Типичные значения лежат в пределах от −55 °C до +125 °C, что позволяет использовать их в промышленном и бытовом оборудовании с высокой надежностью.

Ток утечки должен оставаться минимальным, чтобы не влиять на работу электроцепи. Конденсаторы подавления ЭМП, как правило, имеют ток утечки в пределах от нескольких наноампер до микроампер, что позволяет сохранять энергоэффективность и предотвращать дополнительный нагрев.

ESR характеризует потери на сопротивление внутри конденсатора и влияет на способность эффективно гасить высокочастотные помехи. Для подавления ЭМП требуются низкоомные типы конденсаторов, особенно при работе в диапазоне десятков мегагерц и выше.

Выбор конденсаторов подавления ЭМП основывается на анализе частотного спектра помех и условий эксплуатации оборудования. Для высокочастотных помех предпочтительнее керамические конденсаторы с классом X7R или C0G, обладающие стабильными характеристиками и низким ESR.

Влияние конденсаторов на стабильность работы электрооборудования

Конденсаторы подавления ЭМП снижают уровень высокочастотных помех, возникающих в электрических цепях, что непосредственно влияет на стабильность функционирования оборудования. Они обеспечивают плавное прохождение полезных сигналов, подавляя импульсные выбросы и предотвращая сбои в работе микроконтроллеров, силовых модулей и цифровых устройств.

Основные аспекты влияния конденсаторов на стабильность работы:

• Фильтрация помех высокой частоты. Конденсаторы обеспечивают эффективное шунтирование высокочастотных составляющих ЭМП на землю, уменьшая вероятность ложных срабатываний и ошибок в данных.
• Стабилизация напряжения. Установка конденсаторов на входе и выходе питающих цепей снижает пульсации и всплески напряжения, что уменьшает износ компонентов и увеличивает ресурс эксплуатации оборудования.
• Предотвращение резонансных явлений. Правильно подобранные конденсаторы помогают избежать резонансов в электрических цепях, которые могут приводить к перегреву и выходу из строя элементов.
• Улучшение электромагнитной совместимости (ЭМС). Конденсаторы снижают уровень излучаемых и воспринимаемых помех, что облегчает соблюдение нормативов по ЭМС и снижает риск помех соседним устройствам.

Для повышения надежности работы электрооборудования рекомендуется:

1. Использовать конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) и индуктивностью (ESL) для эффективной фильтрации высокочастотных помех.
2. Располагать конденсаторы как можно ближе к точкам питания чувствительных микросхем и компонентов.
3. Комбинировать разные типы конденсаторов (керамические, пленочные, электролитические) для широкой полосы подавления помех.
4. Проверять соответствие номиналов и напряжений конденсаторов рабочим условиям цепей для предотвращения преждевременных отказов.

Правильное применение конденсаторов подавления ЭМП существенно снижает риск нестабильной работы и продлевает срок службы электрооборудования в условиях электромагнитных воздействий.

Практические примеры использования конденсаторов подавления ЭМП

В системах промышленного электрооборудования конденсаторы подавления ЭМП устанавливаются параллельно к питающим линиям для уменьшения высокочастотных выбросов, возникающих при коммутации контакторов и реле. Часто применяют пленочные конденсаторы с номинальным напряжением не ниже 250 В переменного тока и емкостью от 0,01 до 0,1 мкФ.

В автомобильной электронике такие конденсаторы монтируются между проводами питания и массой для подавления импульсных помех, возникающих при работе электромагнитных клапанов и инжекторов. Конденсаторы типа X и Y, соответствующие стандартам безопасности, используются для предотвращения проникновения помех в бортовые сети.

В бытовой технике конденсаторы подавления ЭМП включают непосредственно в розеточные фильтры и блоки питания. Например, для снижения высокочастотных помех в сетевых фильтрах применяются керамические конденсаторы с емкостью от 1 до 10 нФ и напряжением от 275 В, что обеспечивает соответствие требованиям по электромагнитной совместимости.

В телекоммуникационном оборудовании конденсаторы размещают на входных интерфейсах для защиты чувствительных схем от внешних радиочастотных помех. Используются пленочные и керамические конденсаторы с малыми эквивалентными последовательными сопротивлениями (ESR), что улучшает фильтрацию на частотах свыше 1 МГц.

В блоках управления автоматикой конденсаторы подавления подключают к цепям питания и управляющим линиям для снижения уровня импульсных помех, возникающих при коммутации тиристоров и транзисторов. Практически доказано, что применение конденсаторов с емкостью от 0,01 до 0,22 мкФ позволяет уменьшить уровень помех на 20-30 дБ.

Методы проверки и диагностики конденсаторов подавления

Для оценки состояния конденсаторов подавления ЭМП применяются электрические и визуальные методы диагностики, направленные на выявление снижения емкости, увеличения сопротивления утечки и механических повреждений.

• Измерение емкости – выполняется с помощью LCR-метра или мультиметра с функцией измерения емкости. Значения емкости должны соответствовать паспортным данным с допуском ±10%. Существенное отклонение указывает на деградацию диэлектрика.
• Проверка сопротивления изоляции – производится мегомметром. Сопротивление утечки конденсатора подавления должно быть не менее 10 МОм. Более низкие показатели свидетельствуют о пробое или частичных повреждениях изоляции.
• Испытание на импульсный ток – позволяет выявить скрытые дефекты, особенно в пленочных конденсаторах. Для этого подают импульсное напряжение, анализируют форму и амплитуду тока с помощью осциллографа.
• Визуальный осмотр – проверяют корпус на наличие вздутий, трещин, следов коррозии, потеков электролита (для электролитических моделей). Любые механические повреждения являются основанием для замены.
• Тепловой контроль – инфракрасная термография или контактное измерение температуры при работе выявляет перегрев, характерный для внутреннего повреждения или коротких замыканий.

Регулярный контроль параметров позволяет своевременно обнаружить снижение характеристик и предотвратить сбои в работе оборудования.

Вопрос-ответ:

Что такое конденсаторы подавления ЭМП и какова их основная функция?

Конденсаторы подавления электромагнитных помех представляют собой специальные компоненты, используемые для уменьшения высокочастотных шумов и помех в электрических цепях. Они подключаются между проводами или относительно корпуса устройства, чтобы создавать фильтр, который препятствует прохождению нежелательных импульсов и радиочастотных помех, защищая чувствительную электронику от сбоев и повреждений.

Какие виды конденсаторов чаще всего применяются для подавления ЭМП и чем они отличаются?

В подавляющем большинстве случаев используют пленочные, керамические и металлизированные конденсаторы. Пленочные отличаются стабильностью параметров и низкими потерями на высоких частотах, керамические — компактностью и хорошей реакцией на быстрые помехи, а металлизированные обеспечивают высокую надежность и самовосстановление после электрических перегрузок. Выбор зависит от конкретной схемы и условий работы.

Как проверить исправность конденсаторов подавления ЭМП в устройстве?

Для диагностики применяют мультиметр в режиме измерения сопротивления или емкости. Конденсатор можно проверить на короткое замыкание и утечку. Также используют специализированные приборы для проверки параметров на высоких частотах. Если емкость сильно отличается от номинала или присутствуют внутренние повреждения, конденсатор требует замены. При подозрении на скрытые дефекты иногда применяют тесты с помощью осциллографа и генератора импульсов.

Почему конденсаторы подавления ЭМП устанавливают именно в определённых местах схемы?

Размещение конденсаторов влияет на их способность эффективно гасить помехи. Обычно их устанавливают в точках с наибольшим уровнем импульсных помех — около входов питания, на линиях связи или рядом с микросхемами, восприимчивыми к помехам. Такая позиция помогает минимизировать распространение шумов по цепи и снижает вероятность сбоев в работе оборудования.

Как подбор конденсаторов подавления влияет на долговечность электрооборудования?

Правильный выбор и установка этих конденсаторов снижают нагрузку на чувствительные элементы, уменьшая влияние коротких помех и выбросов напряжения. Это способствует снижению вероятности преждевременных отказов, продлевает срок службы устройств и поддерживает стабильную работу даже при нестабильном электропитании или наличии внешних источников помех.

Для чего применяются конденсаторы подавления электромагнитных помех?

Конденсаторы подавления электромагнитных помех служат для уменьшения воздействия шумов и помех в электрических цепях. Они помогают снизить уровень высокочастотных колебаний, которые могут нарушать работу оборудования или создавать искажения в сигналах. Обычно такие конденсаторы устанавливают параллельно линии питания или между проводами для гашения скачков напряжения и подавления импульсных помех.
