Nuvoton communications port что это такое

Nuvoton communications port – аппаратный интерфейс, обеспечивающий обмен данными между микроконтроллерами семейства Nuvoton и внешними устройствами. Он поддерживает различные протоколы связи, включая UART, SPI и I2C, что позволяет интегрировать микроконтроллеры в широкий спектр приложений.

Устройство предназначено для передачи команд, данных и управляющих сигналов с минимальной задержкой и высокой надежностью. Важным преимуществом является гибкость конфигурации параметров порта, таких как скорость передачи и формат данных, что упрощает адаптацию под конкретные задачи.

Рекомендации по использованию включают выбор протокола связи в зависимости от требуемой скорости и расстояния передачи. Для критичных по времени систем предпочтителен UART с аппаратным управлением потоком, тогда как SPI подходит для обмена с периферийными модулями с высокой скоростью.

Структура и технические характеристики порта Nuvoton

Порт Nuvoton представляет собой интегрированный коммуникационный интерфейс, обеспечивающий связь между микроконтроллерами и периферийными устройствами. Основу конструкции составляют аппаратные модули передачи и приема данных с поддержкой различных протоколов.

В составе порта выделяются следующие ключевые компоненты:

• Аппаратный буфер FIFO для оптимизации обмена и минимизации задержек;
• Мультиплексор выбора источника данных, позволяющий переключаться между UART, I2C, SPI и другими режимами;
• Система управления прерываниями для быстрой обработки событий передачи и приема;
• Регистры конфигурации с настройками скорости передачи, формата данных и контроля ошибок.

Технические параметры порта Nuvoton включают:

1. Скорость передачи данных: от 300 бод до 5 Мбит/с, что позволяет гибко подстраиваться под требования приложений;
2. Поддержка 7- и 8-битных форматов данных, контроль четности (паритет);
3. Напряжение логических уровней: 1.8В, 3.3В или 5В, в зависимости от модели и конфигурации;
4. Интегрированный аппаратный контроль потока (RTS/CTS) для предотвращения потери данных;
5. Максимальная длина линии связи определяется используемым физическим уровнем и схемой экранирования;
6. Режимы энергосбережения с отключением отдельных блоков при бездействии;
7. Совместимость с широким спектром периферийных протоколов для универсального применения.

Для настройки порта рекомендуется использовать низкоуровневые регистры, позволяющие тонко контролировать скорость передачи, формат кадра и управление прерываниями. При проектировании систем с портом Nuvoton важно учитывать характеристики линии передачи и требования к электромагнитной совместимости.

Подключение Nuvoton communications port к микроконтроллерам

Рекомендуется использовать экранированные витые пары для минимизации электромагнитных помех на линиях передачи. При необходимости подключения к микроконтроллерам с уровнем сигнала 5 В при использовании 3.3 В интерфейса Nuvoton требуется согласование уровней с помощью преобразователей уровней (level shifters).

Для питания Nuvoton communications port следует обеспечить стабильное напряжение в диапазоне, указанном в технических характеристиках (обычно 3.3 В ±5%). Земля устройства и микроконтроллера должны быть связаны общим проводом для исключения сбоев при передаче данных.

Перед подключением следует проверить настройки UART в микроконтроллере: скорость передачи, количество бит данных (обычно 8 бит), паритет и стоп-биты (часто 1 стоп-бит, без паритета). Несовпадение параметров приводит к ошибкам приема.

Если используется аппаратное управление потоком, необходимо подключить линии RTS и CTS согласно схеме микроконтроллера. При программном управлении эти линии могут быть не задействованы.

Для тестирования связи рекомендуется использовать утилиты мониторинга COM-портов и отправлять простые команды для проверки корректности приема и передачи данных между микроконтроллером и Nuvoton communications port.

Настройка параметров передачи данных через Nuvoton port

Для обеспечения стабильной и корректной передачи данных через Nuvoton communications port необходимо точно задать основные параметры связи. Их настройка влияет на скорость передачи, качество сигнала и совместимость с подключаемыми устройствами.

• Скорость передачи (baud rate) – определяет количество бит в секунду. В зависимости от микроконтроллера и задачи рекомендуется выбирать значения от 9600 до 115200 бит/с. Значения выше требуют хорошего качества линии и точной синхронизации.
• Количество бит данных – стандартно 8 бит, что соответствует одному байту информации. В редких случаях можно использовать 7 бит для совместимости с устаревшими протоколами.
• Четность (parity) – проверка целостности данных. В Nuvoton port обычно настраивается на «нет» (None), «чёт» (Even) или «нечёт» (Odd). Отсутствие четности повышает скорость, но снижает контроль ошибок.
• Стоп-биты – указывают окончание передачи одного символа. Обычно используется 1 или 2 стоп-бита. Один стоп-бит оптимален для скорости, два – для повышения надежности при плохих условиях передачи.

Настройка параметров выполняется через регистры UART порта Nuvoton. Для изменения параметров требуется:

1. Остановить текущий режим работы порта, отключив прием и передачу.
2. Установить значение регистра скорости передачи данных, рассчитываемое на основе тактовой частоты микроконтроллера и желаемого baud rate.
3. Настроить формат кадра данных – число бит данных, четность и стоп-биты в регистре конфигурации UART.
4. Включить прием и передачу после завершения настроек.

Для точного расчёта значения регистра скорости передачи используется формула, приведённая в техническом описании конкретного микроконтроллера Nuvoton. Например, при тактовой частоте 12 МГц и скорости 9600 бит/с требуется установить значение, близкое к 78 в регистре BRG (Baud Rate Generator).

Дополнительно рекомендуется включить аппаратное управление потоком (RTS/CTS), если устройство поддерживает этот режим, чтобы избежать потери данных при высоких скоростях или в условиях перегрузки приемника.

Контроль ошибок можно повысить использованием встроенного FIFO буфера UART, позволяющего сглаживать прерывания и уменьшить вероятность потери данных при интенсивной передаче.

Роль Nuvoton порта в обмене сигналами и управлении устройствами

Nuvoton порт обеспечивает двунаправленную передачу цифровых сигналов между микроконтроллерами и периферийными устройствами. В основе его работы лежит синхронизация данных по протоколам UART, SPI или I2C, что позволяет адаптировать обмен под конкретные задачи и требования к скорости передачи.

Ключевое значение порта заключается в управлении периферией: с его помощью можно задавать параметры работы датчиков, контролировать исполнительные механизмы и обеспечивать обмен управляющими командами. Порт поддерживает аппаратное прерывание, что минимизирует нагрузку на основной процессор и увеличивает быстродействие системы.

Передача данных через Nuvoton порт осуществляется по заданным параметрам – битрейт, формат кадра, контроль четности – которые настраиваются программно в регистрах управления. Это позволяет точно согласовывать параметры с подключенными устройствами и снижает риск ошибок передачи.

Для повышения надежности обмена в порт встроены буферы FIFO, предотвращающие потерю данных при скачках нагрузки. Также реализована возможность диагностики состояния линии передачи и автоматического восстановления связи при кратковременных сбоях.

В табличной форме представлены основные функции и возможности Nuvoton порта, влияющие на управление устройствами:

Таким образом, Nuvoton порт играет центральную роль в обеспечении устойчивого и контролируемого обмена сигналами, позволяя эффективно управлять внешними модулями и поддерживать целостность передаваемой информации.

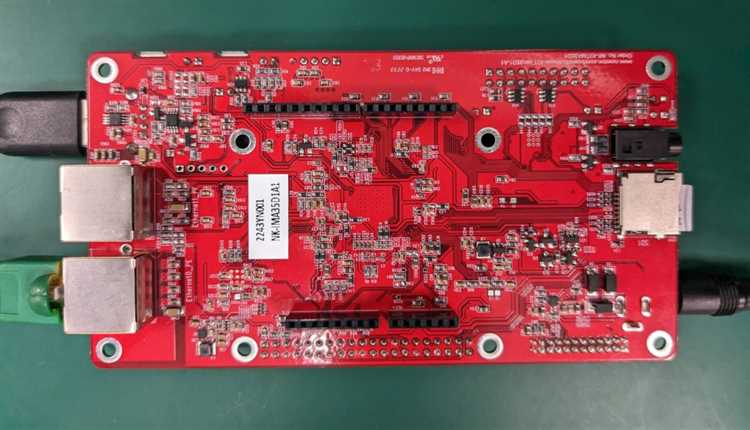

Совместимость Nuvoton communications port с периферийными модулями

Порт Nuvoton поддерживает стандарты UART, SPI и I²C, что обеспечивает взаимодействие с широким спектром периферийных устройств. Для UART-подключений возможна работа с модулями GPS, Bluetooth и модемами, поддерживающими асинхронную передачу данных с частотами до 4 Мбит/с.

При использовании SPI-интерфейса порт позволяет подключать сенсоры температуры, внешние АЦП и памяти типа EEPROM с максимальной скоростью передачи данных до 50 МГц. Важно правильно настроить режимы передачи (CPOL, CPHA) для обеспечения корректной работы с конкретными устройствами.

I²C-интерфейс реализован с поддержкой мульти-мастер конфигурации и частотой до 400 кГц, что совместимо с большинством датчиков, ЖК-дисплеев и RTC-модулей. Для стабильного обмена рекомендуется использовать подтягивающие резисторы на линиях SDA и SCL с номиналом 4.7 кОм.

Встроенный буфер и аппаратное управление потоком данных минимизируют потерю пакетов при интенсивной коммуникации с периферией. Совместимость обеспечивается и через программируемые регистры, позволяющие адаптировать протокол под нестандартные устройства.

Для интеграции с внешними микроконтроллерами через Nuvoton communications port требуется согласование уровней напряжения: порт поддерживает 3.3 В и 5 В, но при необходимости следует применять преобразователи уровней для предотвращения повреждений.

Рекомендуется тестировать совместимость с периферией в условиях реальной нагрузки, используя отладочные средства, например логический анализатор, для выявления и устранения ошибок в сигнализации.

Типичные ошибки при работе с Nuvoton портом и методы их устранения

Неправильная конфигурация параметров передачи данных. Частая ошибка – несоответствие настроек скорости передачи (baud rate), битов данных, стоп-битов и паритета между портом и периферийным устройством. Для устранения необходимо сверить параметры в программном обеспечении с технической документацией подключаемого устройства и корректно задать их в регистре управления порта.

Перегрузка буфера приема или передачи. При высоких скоростях обмена без своевременной обработки данных происходит переполнение FIFO. Рекомендуется настроить прерывания по порогу заполнения буфера и обеспечить быстрый цикл обработки данных в обработчиках прерываний. В некоторых случаях помогает уменьшение скорости передачи.

Ошибка уровня сигналов интерфейса. Несоответствие уровней логических сигналов (например, TTL vs RS-232) приводит к некорректной работе. Решение – использовать соответствующие преобразователи уровней или интерфейсные модули, рекомендованные для Nuvoton порта.

Отсутствие инициализации аппаратных ресурсов. Неполная или отсутствующая настройка тактирования порта, а также отключение необходимых тактовых сигналов приводит к сбоям. Проверить и задать параметры тактирования в системных регистрах до запуска работы порта.

Несогласованность режима работы. Например, включение аппаратного контроля потока при отсутствии соответствующих линий на подключенном устройстве вызывает блокировку передачи. Настроить режимы порта согласно техническим требованиям устройства.

Игнорирование флагов ошибок приема. Ошибки паритета, переполнение и другие аппаратные сбои регистрируются во флагах статуса порта. Необходимо реализовать их проверку в коде и выполнять соответствующие меры – сброс ошибки, повтор запроса данных.

Использование Nuvoton communications port в промышленной автоматизации

Nuvoton communications port применяется для обмена данными между контроллерами и периферийными устройствами на производственных линиях. Благодаря встроенной поддержке протоколов UART, SPI и I2C, порт обеспечивает стабильную передачу команд и данных в реальном времени.

В системах автоматизации Nuvoton port используется для интеграции сенсоров, исполнительных механизмов и систем мониторинга. Высокая скорость передачи данных (до 115200 бод и выше) минимизирует задержки в управлении технологическими процессами.

Для защиты данных применяется аппаратное управление потоком и контроль ошибок, что снижает вероятность сбоев при электромагнитных помехах, характерных для промышленных условий. Встроенные буферы позволяют организовать асинхронную работу, разгружая центральный процессор.

Реализация Nuvoton port на базе микроконтроллеров серии M051/M071 предоставляет гибкость настройки параметров, включая скорость передачи, длину стоп-бита и проверку чётности. Это позволяет адаптировать порт под специфические требования оборудования и стандарты связи.

Рекомендуется регулярно контролировать состояние линии связи через встроенные диагностические функции порта и реализовывать механизмы автоматического восстановления соединения для повышения надежности промышленной автоматизации.

Обновление и программное управление Nuvoton портом

Обновление прошивки Nuvoton communications port требует использования специализированного программного обеспечения, совместимого с микроконтроллерами Nuvoton. Для загрузки новой версии прошивки используется последовательный интерфейс UART или USB, в зависимости от модели устройства. В процессе обновления важно соблюдать последовательность команд загрузчика и контролировать состояние ошибок передачи.

Для программного управления портом применяются регистры управления и статуса, доступ к которым осуществляется через интерфейс памяти или специальный набор команд. Настройка параметров передачи данных – скорость, четность, стоп-биты – выполняется записью в соответствующие регистры. Контроль ошибок и обработка прерываний обеспечивают стабильность работы в режиме реального времени.

Для интеграции с внешними системами рекомендуется использовать API, предоставляемые производителем, которые позволяют реализовать автоматическое обновление прошивки и мониторинг состояния порта. При разработке ПО следует учитывать ограничения по времени отклика и буферизации данных, чтобы избежать потери пакетов и сбоев в коммуникации.

Использование программных средств диагностики помогает выявить неисправности на ранних этапах. Важно регулярно проверять версии прошивки и соответствие конфигураций с требованиями оборудования, особенно при обновлении связанного периферийного ПО.

Вопрос-ответ:

Что такое Nuvoton communications port и для чего он применяется?

Nuvoton communications port — это аппаратный интерфейс, обеспечивающий обмен данными между микроконтроллером и внешними устройствами. Он служит для передачи и приема сигналов, позволяя организовать связь с периферийными модулями, сенсорами и другими компонентами в системе управления или автоматизации.

Какие основные технические характеристики Nuvoton порта влияют на его работу?

Ключевыми параметрами являются скорость передачи данных, поддерживаемые протоколы связи, тип интерфейса (например, UART, SPI или I2C), а также количество доступных линий ввода-вывода. Эти характеристики определяют совместимость с внешними устройствами и позволяют настраивать порт под конкретные задачи обмена информацией.

Какие методы программного управления применяются для настройки Nuvoton communications port?

Для управления портом используется программное обеспечение, которое позволяет устанавливать параметры передачи, такие как скорость, формат данных и режим работы. Через регистры микроконтроллера задаются команды на включение или отключение порта, обработку прерываний и передачу данных. Это обеспечивает гибкость в управлении связью и адаптацию к различным сценариям эксплуатации.

Какие сложности могут возникать при работе с Nuvoton портом и как их избежать?

Наиболее частые проблемы связаны с неправильной настройкой параметров, несовместимостью протоколов или плохим качеством соединения. Для их устранения нужно тщательно настраивать параметры передачи, использовать экранированные кабели при необходимости, а также проводить тестирование с использованием диагностических инструментов для выявления сбоев и ошибок в коммуникации.

Можно ли использовать Nuvoton communications port для интеграции с промышленным оборудованием?

Да, Nuvoton порт часто применяется в системах промышленной автоматизации для обмена сигналами с контроллерами, датчиками и исполнительными механизмами. Его поддержка распространенных интерфейсов и протоколов позволяет организовать надежную связь и обеспечить управление оборудованием в режиме реального времени.

Какова основная функция Nuvoton communications port в системе?

Nuvoton communications port служит интерфейсом для передачи данных между микроконтроллером и внешними устройствами. Он обеспечивает обмен сигналами, управление потоками информации и взаимодействие с периферийными модулями, что позволяет интегрировать различные компоненты в одну рабочую систему.

Какие типы данных и протоколы поддерживает Nuvoton communications port?

Порт поддерживает передачу как цифровых, так и аналоговых сигналов, а также несколько стандартных коммуникационных протоколов, таких как UART, SPI и I2C. Это даёт возможность подключать разнообразные устройства и датчики, обеспечивая гибкость в настройке и расширении функционала системы.
