Pic24hj64gp506 i pt где применяется

Микроконтроллер PIC24HJ64GP506-I/PT от Microchip отличается интегрированным 16-битным процессором с частотой до 40 МГц и объемом памяти 64 КБ флеш, что обеспечивает баланс между производительностью и энергоэффективностью. Этот контроллер оптимален для задач, требующих точного управления и высокой надежности при ограниченных ресурсах.

Применение PIC24HJ64GP506-I/PT особенно эффективно в области промышленной автоматизации – благодаря встроенным модулям для работы с аналоговыми сигналами и расширенным возможностям периферии, таким как 10-битный АЦП с 16 каналами и интерфейсы UART, SPI, I2C. Это позволяет реализовать управление датчиками, приводами и системами связи с минимальными затратами на аппаратную часть.

Встраиваемые контроллеры семейства PIC24HJ подходят для медицинских устройств средней сложности, где критичны размеры и энергопотребление. Контроллеры могут использоваться в портативных измерительных приборах благодаря поддержке глубоких режимов энергосбережения и быстрому пробуждению.

Кроме того, PIC24HJ64GP506-I/PT активно применяется в системах управления электроприводами и встраиваемых системах безопасности. Высокая точность таймеров и возможность аппаратного управления ШИМ обеспечивают надежное регулирование мощности и скорости вращения двигателей.

Области применения микроконтроллера PIC24HJ64GP506-I/PT

Микроконтроллер PIC24HJ64GP506-I/PT находит применение в системах, где необходима высокая скорость обработки данных при умеренном энергопотреблении. Его 16-разрядная архитектура и тактовая частота до 40 МГц позволяют эффективно использовать его в устройствах реального времени, включая измерительные комплексы, промышленные контроллеры и системы управления электроприводами.

Наличие 64 КБ Flash-памяти и 8 КБ оперативной памяти делает его пригодным для реализации сложных алгоритмов фильтрации сигналов и цифровой обработки данных. Это особенно актуально в портативных медицинских приборах, например, в тонометрах или глюкометрах нового поколения, где важны как точность, так и стабильность работы.

24-канальный 10-битный АЦП позволяет подключать множество аналоговых датчиков, что делает микроконтроллер востребованным в агропромышленных модулях мониторинга параметров окружающей среды: температуры, влажности, уровня освещённости. Применение в автоматических системах полива или климат-контроля оправдано как технически, так и экономически.

Интерфейсы UART, SPI и I2C дают возможность интеграции в распределённые системы, такие как сети удалённого сбора данных, включая беспроводные сенсорные узлы. За счёт поддержки CAN-шины микроконтроллер используется в автомобильной электронике для построения локальных сетей управления, включая диагностику, контроль состояния узлов и взаимодействие с электронными блоками управления (ECU).

Благодаря точному таймеру и поддержке ШИМ PIC24HJ64GP506-I/PT эффективно используется в сервоприводах, системах управления шаговыми двигателями и ПЛК-решениях. Устойчивость к электромагнитным помехам и температурный диапазон от -40°C до +125°C позволяют эксплуатировать его в условиях повышенных промышленных требований.

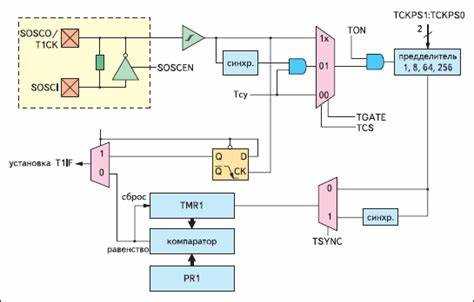

Использование PIC24HJ64GP506-I/PT в системах управления двигателями

PIC24HJ64GP506-I/PT активно применяется в системах управления электродвигателями постоянного и переменного тока благодаря 16-разрядному ядру с высокой тактовой частотой до 40 МГц, что обеспечивает точное выполнение алгоритмов управления в реальном времени.

Широкополосный ШИМ-модуль с независимыми каналами позволяет реализовывать векторное управление (FOC) с высокой точностью фазировки сигналов. Доступно до 8 выходов ШИМ с разрешением 1,04 нс, что критично для прецизионного управления бесщёточными двигателями (BLDC) и синхронными машинами с постоянными магнитами (PMSM).

Встроенные 10-битные АЦП с до 12 каналами поддерживают синхронное оцифровывание сигналов тока и напряжения, минимизируя задержки при измерении параметров двигателя. Это упрощает реализацию обратной связи в ПИД-регуляторах и других системах цифрового регулирования.

Поддержка модулей входов захвата (Input Capture) и выходов сравнения (Output Compare) позволяет точно измерять скорость и положение вала с энкодеров и тахогенераторов. Это повышает стабильность работы при низких и высоких скоростях вращения.

Интерфейсы UART, SPI и CAN обеспечивают гибкую интеграцию контроллера в промышленные сети и системы удалённого мониторинга, позволяя реализовывать распределённые системы управления приводами.

Низкий уровень электромагнитных помех, устойчивость к помехам и работа в температурном диапазоне до +125 °C делают PIC24HJ64GP506-I/PT надёжным решением для применения в автомобильной промышленности, станках с ЧПУ и автономных робототехнических платформах.

Применение микроконтроллера в автоматизации бытовой техники

Микроконтроллер PIC24HJ64GP506-I/PT активно используется в автоматизации бытовой техники благодаря высокопроизводительному ядру dsPIC33, 64 КБ Flash-памяти и множеству встроенных периферийных модулей. Эти характеристики позволяют реализовывать сложную управляющую логику при низком энергопотреблении и высокой надежности.

Частотный диапазон до 40 МГц и наличие 12-битного АЦП с множеством каналов делают его оптимальным для мониторинга аналоговых датчиков в реальном времени.

• В стиральных машинах – микроконтроллер управляет водозабором, отжимом и температурным режимом, считывая показания с термодатчиков, датчиков уровня воды и датчиков вибрации.
• В системах климат-контроля – реализована PID-регуляция температуры и влажности, включая управление вентиляторами и компрессорами.
• В посудомоечных машинах – осуществляет контроль фаз мытья, сушки и давления воды, а также обработку сигналов от датчиков загрязненности воды и уровня моющих средств.

Интерфейсы UART, I²C и SPI позволяют интегрировать PIC24HJ64GP506 в модульные системы, включая беспроводные модули управления и дисплеи. Поддержка прерываний облегчает реализацию реактивных алгоритмов, что особенно важно для устройств с сенсорным или кнопочным управлением.

Рекомендуется использовать внутренние таймеры для реализации энергоэффективных спящих режимов и точной синхронизации процессов. Для повышения надежности в условиях бытовой эксплуатации критически важна реализация watchdog-таймера и проверка контрольных сумм при загрузке прошивки.

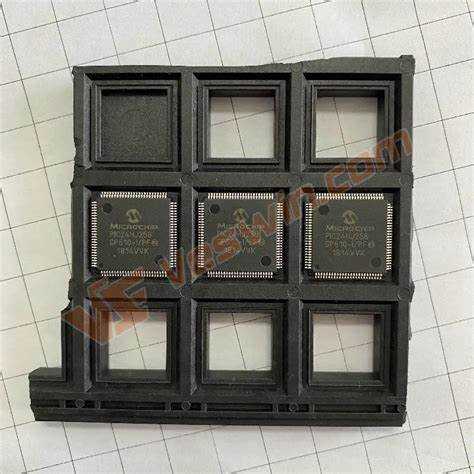

Реализация интерфейсов связи на базе PIC24HJ64GP506-I/PT

Микроконтроллер PIC24HJ64GP506-I/PT поддерживает широкий спектр интерфейсов связи, включая UART, SPI, I²C и CAN. Каждый из них реализуется с помощью специализированных периферийных модулей, что снижает нагрузку на ядро и упрощает разработку встроенного ПО.

UART реализуется через модуль UxMODE, обеспечивающий поддержку как полудуплексной, так и дуплексной передачи. Возможна настройка скорости передачи до 4 Мбит/с при использовании высокочастотного источника тактирования. Для повышения надежности связи рекомендуется задействовать буферы FIFO и аппаратное управление потоком (RTS/CTS).

SPI модуль поддерживает тактирование до 15 МГц. Он может работать как в режиме мастера, так и в режиме ведомого. Для минимизации временных задержек целесообразно использовать прерывания по завершению передачи. Настройка битовой маски CPOL/CPHA позволяет адаптировать интерфейс к различным типам внешних устройств, включая ЦАПы и Flash-память.

I²C интерфейс реализуется в виде отдельного модуля, поддерживающего работу в многоуровневой шине с функцией мульти-мастера. Частота до 1 МГц в режиме Fast Mode Plus. При разработке рекомендуется активировать проверку ACK/NACK и обрабатывать ошибки коллизий на шине через соответствующие флаги в регистрах I2CxSTAT.

CAN контроллер отвечает стандарту CAN 2.0B и способен работать на скорости до 1 Мбит/с. Использование фильтров ID и масок позволяет разгрузить процессор от ненужной обработки пакетов. Настоятельно рекомендуется использовать буферы FIFO и прерывания с высоким приоритетом для обработки критичных сообщений в реальном времени.

Все интерфейсы поддерживают конфигурацию через MPLAB X IDE с использованием MCC или вручную через регистры. Рекомендуется задействовать DMA-каналы для SPI и UART, чтобы снизить нагрузку на CPU в системах с интенсивным обменом данными.

Внедрение PIC24HJ64GP506-I/PT в измерительные приборы и датчики

Микроконтроллер PIC24HJ64GP506-I/PT активно применяется в построении высокоточных измерительных систем благодаря 12-битному АЦП с высокой скоростью оцифровки (до 500 квыборок/с) и наличию до 16 независимых каналов. Это позволяет одновременно обрабатывать данные с нескольких аналоговых датчиков без дополнительных мультиплексоров.

Система прямого доступа к памяти (DMA) минимизирует нагрузку на центральное ядро при непрерывной передаче данных от АЦП, что особенно полезно при регистрации быстроизменяющихся параметров, таких как вибрации, давление или ток. Использование встроенного модуля Comparators позволяет реализовать адаптивную фильтрацию сигналов на аппаратном уровне без внешних компонентов.

Благодаря встроенному модулю RTCC (Real-Time Clock and Calendar), контроллер обеспечивает точную временную метку измерений, что критически важно для систем учета, телеметрии и диагностики. В сочетании с 8 входами захвата (Input Capture) обеспечивается точная регистрация временных событий, например, в тахометрии или анализе импульсных сигналов.

Поддержка протоколов SPI, I2C и UART позволяет интегрировать микроконтроллер в системы с цифровыми датчиками, в том числе с внешними прецизионными АЦП и цифровыми термометрами. Использование внешнего опорного напряжения через VREF+ существенно увеличивает точность измерений, особенно в диапазоне малых амплитуд.

Микроконтроллер работает в диапазоне температур -40°C…+125°C, что делает его пригодным для эксплуатации в промышленных и автомобильных системах контроля. Энергоэффективный режим работы и быстрая активация из спящего режима способствуют снижению энергопотребления в автономных измерительных устройствах.

Микроконтроллер PIC24HJ64GP506-I/PT в системах охраны и безопасности

Микроконтроллер PIC24HJ64GP506-I/PT используется в составе охранных систем благодаря высокой тактовой частоте (до 40 МГц), 64 КБ флэш-памяти и 8 КБ ОЗУ, что обеспечивает выполнение сложных алгоритмов анализа сенсорных данных и управления периферией в реальном времени.

В системах сигнализации микроконтроллер применяют для обработки информации от ИК-датчиков, магнитоконтактных извещателей и ультразвуковых сенсоров. Интерфейсы UART, SPI и I²C позволяют организовать быструю и стабильную связь с беспроводными модулями, например, RF и GSM для передачи тревожных сообщений.

Благодаря 16-разрядной архитектуре и встроенным АЦП (до 12 бит) с несколькими каналами, возможно точное считывание аналоговых сигналов, что критично при контроле напряжения питания и уровне шума от датчиков. Это повышает устойчивость системы к ложным срабатываниям.

Функции защиты от записи, контроль четности и аппаратные прерывания позволяют реализовать алгоритмы анти-саботажа и автоматического реагирования на отключение питания или попытки взлома корпуса.

Для автономных охранных модулей важна энергоэффективность – режимы пониженного энергопотребления PIC24HJ64GP506-I/PT позволяют системе длительно работать от аккумулятора без потери функциональности.

Наличие множественных таймеров и Watchdog Timer делает возможной реализацию периодических проверок состояния компонентов, а также повышает отказоустойчивость при программных сбоях.

Микроконтроллер эффективно используется в контроллерах доступа, где обрабатываются сигналы от клавиатур, RFID и биометрических сенсоров. Быстрая реакция и надежность исполнения кода критичны при построении системы допуска в защищенные зоны.

Применение в медицинских приборах и оборудовании для мониторинга

Микроконтроллер PIC24HJ64GP506-I/PT активно применяется в устройствах медицинского мониторинга благодаря высокоскоростному 16-битному ядру с тактовой частотой до 40 МГц, что обеспечивает стабильную обработку биосигналов в режиме реального времени. Объём памяти программ 64 КБ и оперативной памяти 8 КБ достаточно для реализации алгоритмов фильтрации ЭКГ, контроля пульса, дыхания и температуры.

Контроллер оснащён 12-битным АЦП с множеством каналов, что позволяет точно измерять аналоговые сигналы с сенсоров пациента. Один микроконтроллер способен обрабатывать данные с нескольких источников: датчиков пульса (оптических и импульсных), термисторов, тензодатчиков. Интерфейсы UART, SPI и I2C обеспечивают совместимость с Bluetooth-модулями, дисплеями и модулями памяти.

В системах непрерывного мониторинга (например, портативные ЭКГ или устройства слежения за дыхательной активностью) микроконтроллер выполняет функции сбора, цифровой обработки, буферизации и передачи данных на внешние устройства хранения или серверы по беспроводной сети.

Благодаря поддержке прерываний и энергосберегающим режимам, микроконтроллер подходит для автономных решений с питанием от аккумуляторов. Это критично в носимых медицинских устройствах, где требуется длительная работа без подзарядки.

Ниже приведены основные компоненты, которые часто используются с PIC24HJ64GP506-I/PT в медицинских мониторинговых системах:

При разработке медицинского оборудования на базе PIC24HJ64GP506-I/PT рекомендуется реализовать контроль целостности данных, использовать встроенные средства защиты от сбоев (Watchdog Timer), а также проводить регулярную валидацию работы системы в соответствии с медицинскими стандартами (например, IEC 60601).

Использование PIC24HJ64GP506-I/PT в робототехнике и автоматизированных устройствах

Наличие 12-битного АЦП с 16 каналами обеспечивает точное считывание данных с аналоговых датчиков, включая индуктивные и оптические энкодеры, гироскопы и акселерометры. Это особенно важно для обратной связи при управлении движением.

Интеграция до четырех таймеров и модулей захвата/сравнения делает возможной реализацию алгоритмов ШИМ для управления скоростью и положением сервоприводов и шаговых двигателей. Использование встроенных модулей Input Capture и Output Compare минимизирует задержки в реакциях на внешние события.

Интерфейсы UART, SPI и I²C позволяют без проблем интегрировать контроллер в многомодульные системы, включая связь с датчиками LIDAR, драйверами двигателей и центральными управляющими системами. Благодаря аппаратной поддержке DMA обеспечивается быстрая передача данных без загрузки ядра.

Контроллер подходит для задач навигации автономных платформ, стабилизации летательных дронов и управления манипуляторами в сборочных линиях. Объем ОЗУ в 4 КБ и Flash-память 64 КБ позволяют размещать алгоритмы фильтрации, ПИД-регуляторы и обработку телеметрии в одном чипе без внешней памяти.

Особое преимущество – температурный диапазон от -40°C до +125°C и корпус TQFP-64, обеспечивающие стабильную работу в промышленных условиях. Это делает PIC24HJ64GP506-I/PT надежным ядром для систем, требующих высокой точности и устойчивости к внешним воздействиям.

Роль микроконтроллера в разработке энергосберегающих устройств

Микроконтроллер PIC24HJ64GP506-I/PT применяется в системах, где критична минимизация энергопотребления при сохранении вычислительных возможностей. Благодаря архитектуре с пониженным энергопотреблением и множеству встроенных периферийных модулей, он обеспечивает высокоэффективное управление энергией в реальном времени.

Ключевые функции микроконтроллера, способствующие энергосбережению:

• Поддержка режимов сна (Sleep, Idle, Doze), позволяющих временно отключать ядро, периферию или снижать тактовую частоту без полной остановки системы.
• Настраиваемый PLL и часы реального времени (RTCC) дают возможность точно управлять периодами активности, снижая нагрузку на батарею.
• Встроенные АЦП и ЦАП позволяют собирать данные с сенсоров без привлечения внешних устройств, сокращая общее потребление энергии.
• Поддержка прерываний с низким временем отклика – микроконтроллер просыпается только при необходимости, выполняя задачу с минимальным временем активного состояния.

Практические рекомендации по снижению энергопотребления с использованием PIC24HJ64GP506-I/PT:

1. Отключать неиспользуемые периферийные модули через регистры управления (PMD) сразу после инициализации.
2. Применять режим Doze для задач с невысокой вычислительной нагрузкой, сохраняя высокую частоту периферии и снижая частоту ядра.
3. Использовать внешние или встроенные компараторы для пробуждения по событию, исключая постоянное опросное управление.
4. Настроить таймеры на минимально возможную частоту для периодического пробуждения и обработки данных по расписанию.

Использование PIC24HJ64GP506-I/PT в энергосберегающих проектах обеспечивает баланс между функциональностью и длительным временем автономной работы, особенно в носимой электронике, умных сенсорах и системах мониторинга окружающей среды.

Вопрос-ответ:

Где применяется микроконтроллер PIC24HJ64GP506-I/PT в автомобильной электронике?

Этот микроконтроллер используется в автомобильных системах, где требуется быстрая обработка данных и высокая надежность. Его можно встретить в системах управления двигателем, электронных блоках управления (ECU), а также в диагностических приборах. Благодаря высокой тактовой частоте и поддержке периферийных модулей он хорошо справляется с обработкой сигналов от датчиков и выполнением алгоритмов управления в реальном времени.

Можно ли использовать PIC24HJ64GP506-I/PT в медицинском оборудовании?

Да, этот микроконтроллер применяется в медицинских устройствах, где требуется точный контроль и стабильная работа. Примеры включают портативные анализаторы, ингаляторы и инфузионные насосы. Он обеспечивает работу интерфейсов с датчиками и выполнение управляющих функций при умеренном энергопотреблении.

Насколько этот микроконтроллер подходит для систем управления электроприводами?

PIC24HJ64GP506-I/PT хорошо подходит для управления электродвигателями, включая шаговые и бесщеточные двигатели. Его архитектура поддерживает работу с ШИМ, что важно при регулировании скорости вращения. Встроенные таймеры и высокоскоростные АЦП позволяют эффективно обрабатывать сигналы от датчиков положения и тока. Это делает его применимым в промышленной автоматике, приводах станков, насосах и вентиляторах.

Можно ли использовать данный микроконтроллер в любительских проектах?

Да, он нередко используется энтузиастами, несмотря на его ориентацию на более серьёзные задачи. Благодаря наличию документации, библиотек и поддержки в среде MPLAB X IDE, работа с ним возможна даже на начальном уровне. Часто его применяют в самодельных контроллерах для робототехники, системах автоматизации и моделях беспилотников.

Чем PIC24HJ64GP506-I/PT отличается от более простых микроконтроллеров той же серии в прикладных задачах?

В отличие от младших моделей, данный микроконтроллер оснащён большим объёмом памяти (64 КБ флеш и 8 КБ ОЗУ), поддерживает работу на частотах до 40 МГц и имеет расширенный набор периферийных модулей: 2×UART, 2×SPI, 2×I²C, а также 10-битные АЦП с множеством каналов. Это позволяет использовать его в проектах, где требуется одновременно обрабатывать несколько задач — например, приём и передача данных, работа с сенсорами и управление исполнительными механизмами.
