Цветовая маркировка состоит из четырёх-пяти полос, где первые две обозначают значимые цифры, третья – множитель, а четвёртая – допуск точности. Например, для 1 кОм полосы будут коричневая, чёрная, красная, что соответствует значению 10 × 10² Ом.
Основные параметры включают номинальное сопротивление, мощность рассеяния (обычно 0,25–0,5 Вт для стандартных типов) и допуск, который может составлять от 1% до 5%. Важно выбирать резисторы с соответствующим допуском для точных схем и учитывать максимально допустимую мощность, чтобы избежать перегрева.
Внешние признаки резистора 1 кОм: форма и размер
Резисторы номиналом 1 кОм чаще всего выпускаются в цилиндрической форме с окрашенной в светло-коричневый, бежевый или кремовый цвет оболочкой из керамики или углеродного состава. Диаметр стандартного резистора типа МЛТ составляет около 3–4 мм, длина – от 6 до 10 мм, что зависит от мощности рассеивания.
В типовом корпусе 0,25 Вт длина резистора примерно 6 мм при диаметре 2,3 мм, для 0,5 Вт – около 9 мм при диаметре 3,5 мм. Толщина и длина корпуса влияют на максимальную рассеиваемую мощность, что важно учитывать при выборе для конкретных схем.
В специализированных моделях (SMD) резисторы 1 кОм имеют прямоугольную форму с размерами от 1,6×0,8 мм (0603) до 3,2×1,6 мм (1206). Их толщина не превышает 0,5 мм, что важно для компактных плат и поверхностного монтажа.
При выборе резистора 1 кОм рекомендуется сверять габариты с техническими требованиями проекта, учитывая возможные нагрузки и расположение на плате для обеспечения правильного теплоотвода и механической устойчивости.

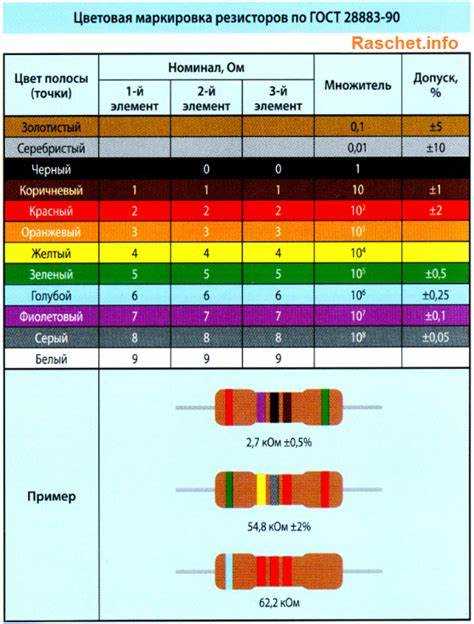

Цветовая маркировка резистора 1 кОм и её расшифровка
Резистор с номиналом 1 кОм обычно обозначается четырёхполосной цветовой маркировкой. Первые две полосы показывают значащие цифры, третья – множитель, четвёртая – допуск.
- Первая полоса – коричневая (1)
- Вторая полоса – чёрная (0)
- Третья полоса – красная (множитель ×100)
- Четвёртая полоса – золотая или серебряная (допуск ±5% или ±10%)
Таким образом, значение 1 кОм формируется как 10 × 100 = 1000 Ом. Если допуск золотой, точность составляет ±5%, что является стандартом для большинства бытовых резисторов.
При проверке маркировки важно учитывать правильный порядок полос – от конца с более широким или более заметным кольцом.
Для подтверждения номинала можно воспользоваться справочником цветов или калькулятором сопротивлений, учитывая указанную последовательность и стандарты IEC.

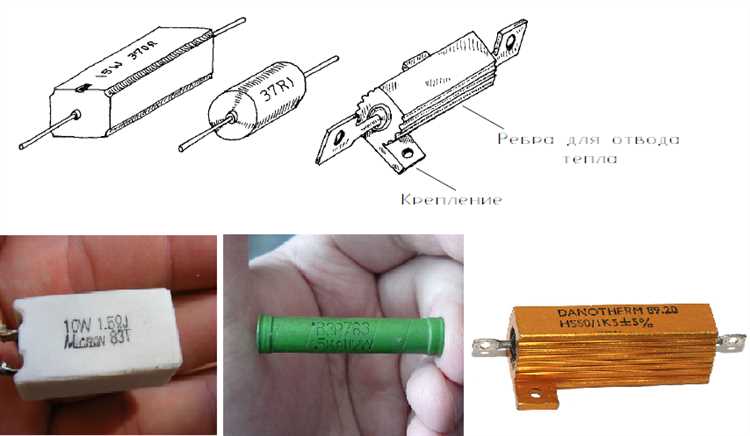

Типы корпуса резисторов номиналом 1 кОм и их отличие
Резисторы в корпусах SMD (поверхностного монтажа) представлены в типоразмерах 0805, 1206 и 0603. Размеры указываются в дюймах: например, 0805 – 2,0×1,25 мм, 1206 – 3,2×1,6 мм. Эти корпуса значительно компактнее осевых и используются в плотных схемах, где критична минимизация габаритов. Номинал 1 кОм в SMD часто встречается в пленочных или металлопленочных исполнениях, что улучшает стабильность и точность.
В высокоточных применениях резисторы 1 кОм выпускаются в корпусах типа ЧИ (чиповые) с очень малыми допусками, обычно 0,1% и ниже. Эти элементы имеют минимальный температурный коэффициент сопротивления, подходят для измерительных приборов и прецизионной электроники.
| Тип корпуса | Габариты, мм | Мощность рассеяния, Вт | Применение |
|---|---|---|---|
| Осевая (цинкосодержащая или углеродная основа) | 6–12 × 2–3 | 0,25–0,5 | Общие схемы, прототипы |
| SMD 0805 | 2,0 × 1,25 | 0,1–0,125 | Мобильная и компактная электроника |
| SMD 1206 | 3,2 × 1,6 | 0,25 | Усилители, цифровые устройства |
| МЛТ (металлопленочный) | от 10 × 3,5 | 0,5–2 | Силовые схемы, высокая нагрузка |
| Чиповые прецизионные | 1–3 мм (зависит от типа) | 0,125 и ниже | Измерительная техника, прецизионные схемы |
Выбор корпуса зависит от требований по мощности, точности и габаритам. Для бытовой электроники подходят осевые и SMD типоразмеры 0805–1206. Для схем с повышенной нагрузкой – металлопленочные корпуса МЛТ. Для точных измерений – чиповые прецизионные резисторы.
Технические параметры резистора 1 кОм: мощность и допуск
Резистор с номиналом 1 кОм чаще всего выпускается с мощностью рассеяния 0,125 Вт, 0,25 Вт и 0,5 Вт. Наиболее распространённый вариант – 0,25 Вт, подходящий для большинства схем с низким и средним током. При превышении допустимой мощности резистор нагревается, что снижает его срок службы и изменяет сопротивление.
Допуск сопротивления определяет точность номинала и обычно варьируется от ±1% до ±20%. Для стандартных углеродных и металлопленочных резисторов 1 кОм распространён допуск ±5% и ±10%. Металлопленочные модели с допуском ±1% применяются в точных измерительных и регулирующих цепях.
При выборе резистора учитывайте рабочую мощность с запасом минимум 20-30% от расчетной нагрузки. Для схем с повышенными требованиями к стабильности стоит ориентироваться на резисторы с меньшим допуском, чтобы минимизировать отклонения и обеспечить стабильность параметров.
Материалы изготовления резисторов 1 кОм и их влияние на свойства
Резисторы номиналом 1 кОм изготавливают преимущественно из углеродных композитов, металлооксидных и металлических сплавов. Углеродные композитные резисторы отличаются невысокой стабильностью при температурных колебаниях и ограниченной точностью, что отражается в повышенном допуске и изменении сопротивления при нагреве.
Металлооксидные резисторы обеспечивают улучшенную тепловую устойчивость и стабильность сопротивления благодаря слою оксидов металлов, выдерживают температуры до 350 °C и имеют меньшие допуски по сравнению с углеродными аналогами. Они применяются там, где требуется повышенная надежность и долговечность.
Резисторы с металлическим слоем характеризуются высокой точностью (допуски до ±1%) и низким температурным коэффициентом сопротивления (около 50 ppm/°C). Их устойчивость к механическим воздействиям и вибрации делает их предпочтительными для прецизионных схем.
Выбор материала влияет на рабочую мощность и тепловыделение: металлооксидные и металлические резисторы допускают большую нагрузку без деградации, что важно для цепей с повышенным током. Углеродные резисторы обычно рассчитаны на 0,25-0,5 Вт, металлические – до 1 Вт и выше.
При проектировании схем с резисторами 1 кОм рекомендуется учитывать материал корпуса и конструкцию: например, металлооксидные модели обеспечивают более стабильные параметры в условиях повышенной влажности и пыли, а металлические слои подходят для точных измерительных устройств.
Области применения резисторов 1 кОм с учётом внешних характеристик
Резисторы номиналом 1 кОм широко применяются в схемах, где требуется точное ограничение тока и деление напряжения. Их компактный размер и стандартные корпусы позволяют использовать их в ограниченном пространстве, сохраняя удобство монтажа.
- Силовые цепи с малой мощностью, где необходимы стабильные параметры при токах до 0,25–0,5 Вт. В таких случаях стандартные керамические или пленочные корпуса обеспечивают теплоотвод и надёжность.
- Сигнальные и аналоговые схемы, включая операционные усилители, фильтры, преобразователи, где точность сопротивления (допуск от 1% до 5%) напрямую влияет на качество сигнала.
- Делители напряжения и цепи смещения, в которых важно минимизировать паразитные емкости и индуктивности – здесь предпочтительны углеродные и металлоплёночные резисторы с цилиндрическим корпусом.
- Импульсные и цифровые схемы, где резисторы 1 кОм применяются для подтяжки линий, ограничения токов входов микроконтроллеров и микросхем. Небольшие габариты способствуют высокой плотности монтажа.
- SMD-резисторы используются в массовом производстве электроники, обеспечивая компактность и автоматизацию монтажа.
Учитывая внешние размеры и форму, резисторы 1 кОм подходят для монтажа на печатных платах с плотным расположением компонентов и обеспечивают долгосрочную стабильность параметров при соблюдении условий эксплуатации.
Вопрос-ответ:
Какие основные внешние признаки резистора номиналом 1 кОм?
Резистор на 1 кОм обычно представляет собой цилиндрический корпус с двумя выводами, покрытый слоем керамики или пленки. Размер и форма могут варьироваться, но типичная длина составляет около 6–7 мм, а диаметр — 2–3 мм. На корпусе размещена цветная маркировка, состоящая из полос, которые обозначают номинал, допуск и иногда коэффициент температуры. Отдельные модели могут иметь пластиковый или металлизированный корпус, но визуально они отличаются именно по форме, цвету и размеру, что важно при монтаже на плату.
Как внешний вид резистора влияет на его технические характеристики?
Внешний вид резистора отражает особенности конструкции и материалы, которые влияют на параметры работы. Например, размер корпуса напрямую связан с мощностью рассеиваемой энергии: чем больше корпус, тем выше допустимая мощность. Цвет корпуса и покрытие могут свидетельствовать о типе резистора — углеродный, пленочный или металлооксидный, что влияет на стабильность сопротивления и температурный коэффициент. Также расположение и тип маркировки позволяют быстро определить допуск и номинал без необходимости измерений.
Как правильно считывать цветовую маркировку резистора 1 кОм?
Цветовая маркировка состоит из нескольких цветных полос, каждая из которых соответствует числовому значению или допуску. Для резистора 1 кОм обычно первые две полосы означают цифры «1» и «0», а третья — множитель, равный 100 (коричневая). Четвёртая полоса показывает допуск, например, золотая — ±5%, красная — ±2%. Чтобы определить номинал, нужно сопоставить цвета с таблицей кодов. Это позволяет понять точное сопротивление без использования мультиметра.
Какие размеры корпуса характерны для резисторов 1 кОм, и как они соотносятся с мощностью?
Размеры корпуса резисторов 1 кОм зависят от максимальной мощности, которую они могут рассеивать. Самые распространённые корпуса имеют длину около 6–7 мм и диаметр примерно 2 мм, что соответствует мощности около 0,25 Вт. Более крупные модели — до 10 мм длиной и 4 мм в диаметре — рассчитаны на 0,5 Вт и выше. Выбор размера связан с тепловыделением: больший корпус обеспечивает лучшее охлаждение, что позволяет использовать резистор при повышенной нагрузке без перегрева.
